集成式PPR管撬块冷却换热装置结构

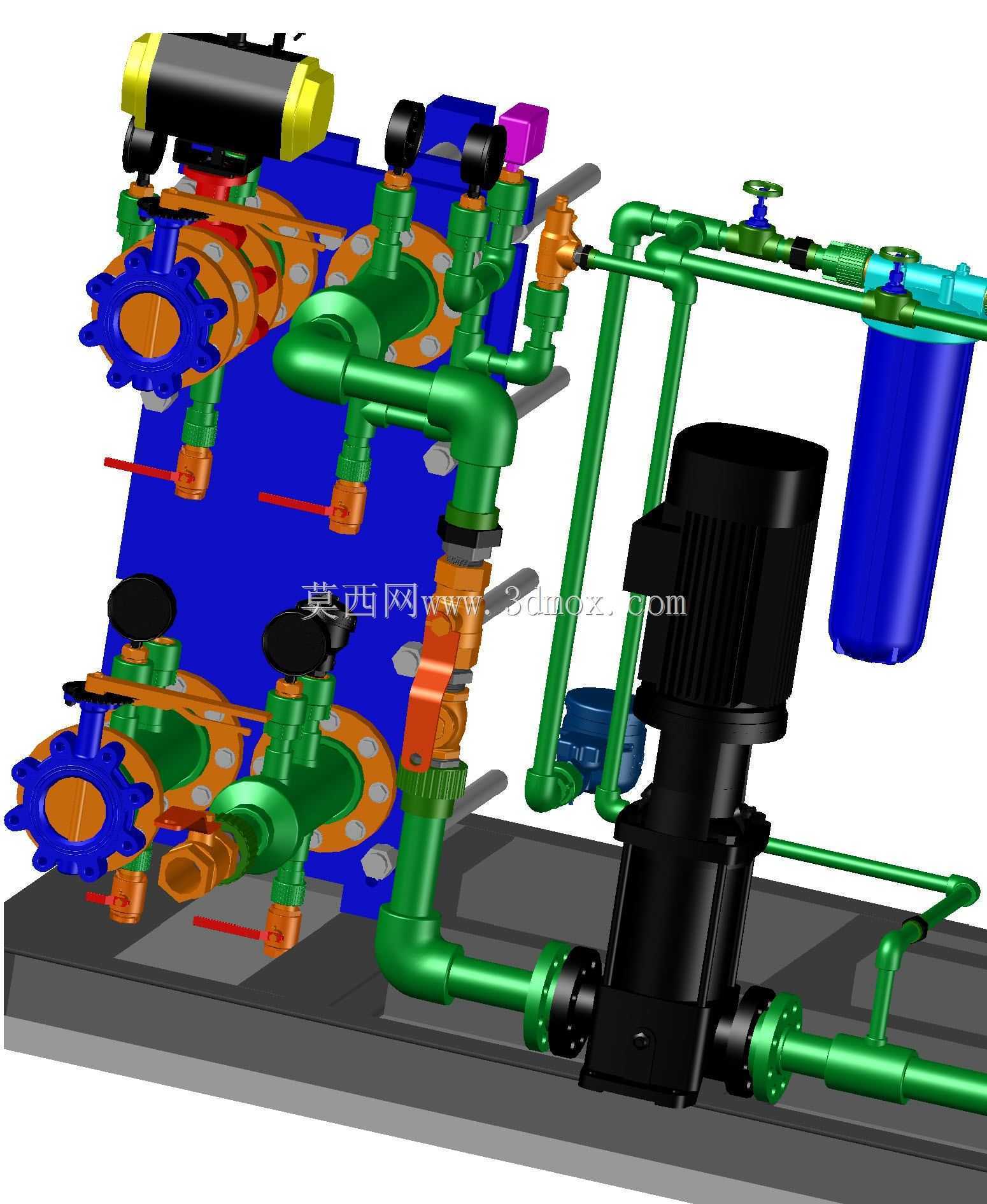

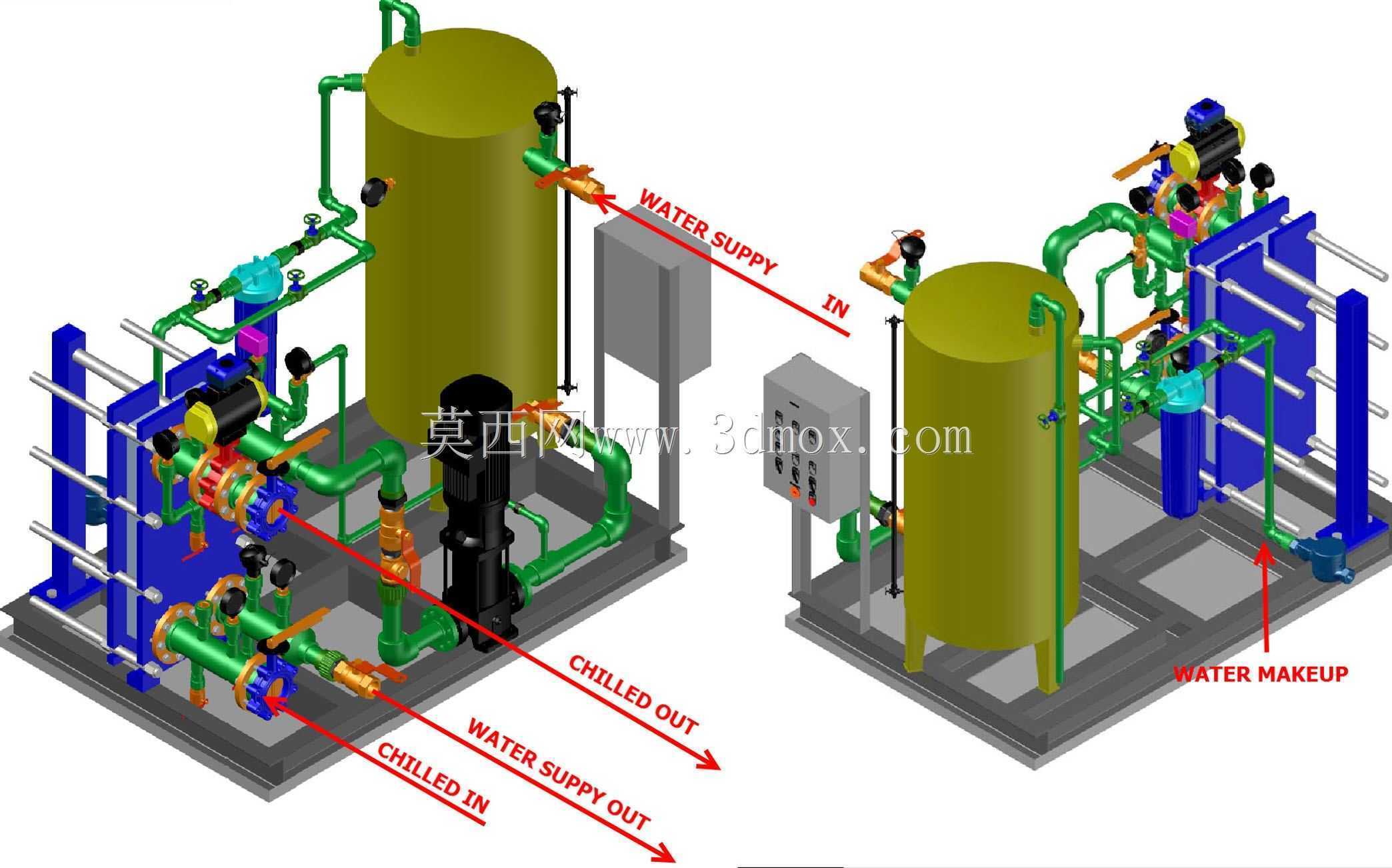

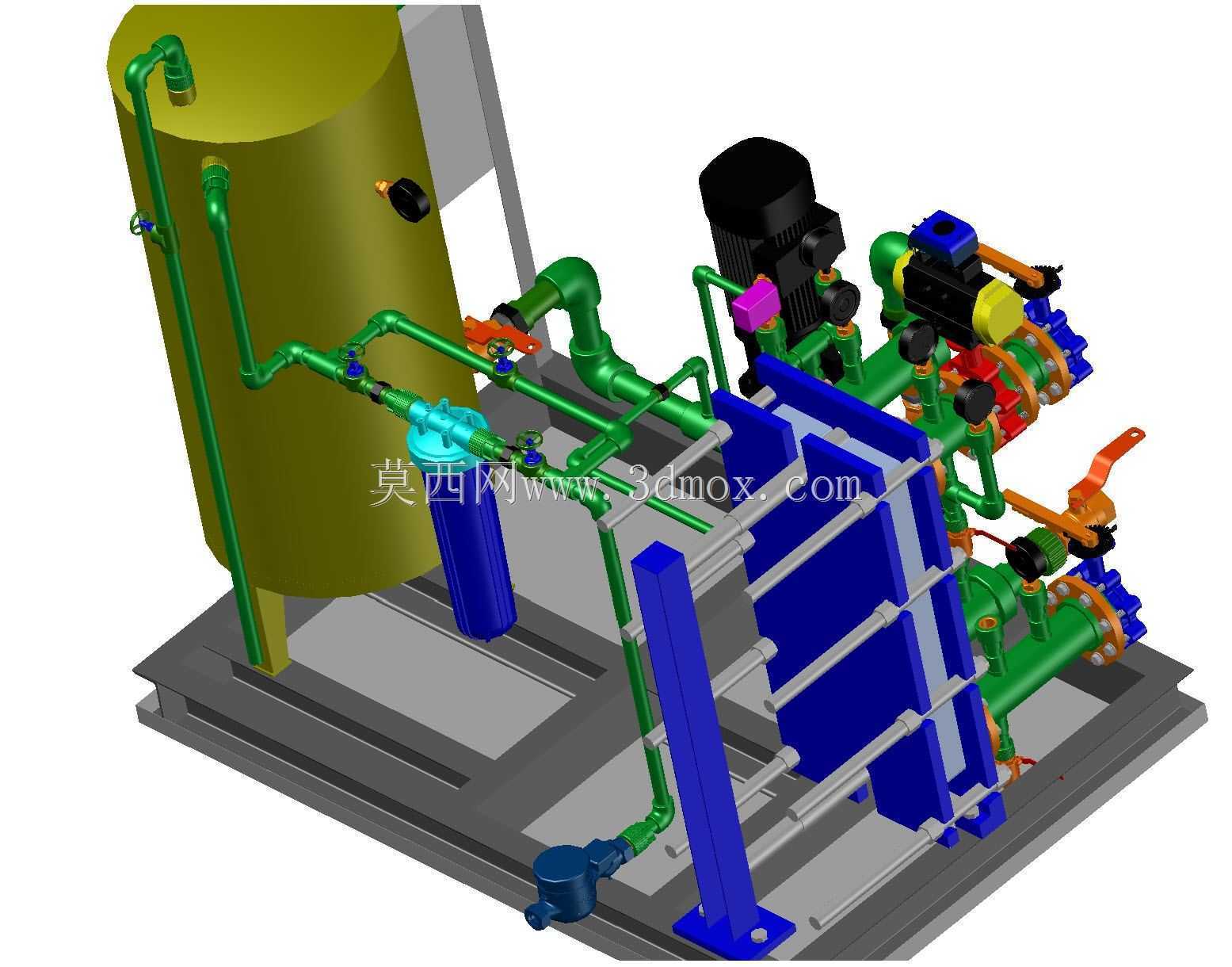

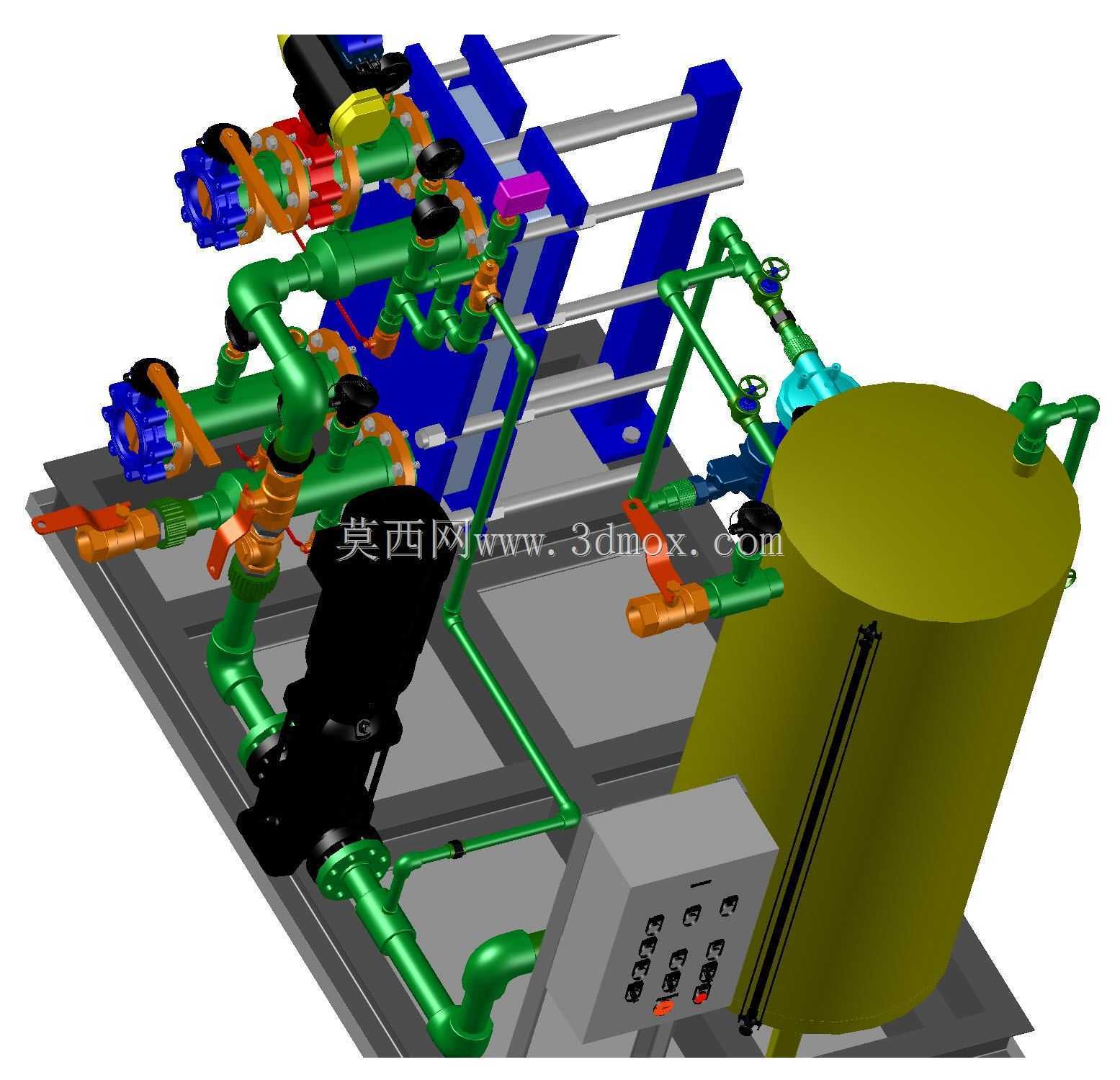

这套撬装冷却装置主要面向工业生产中需要稳定冷源供给的工艺场景，常见于注塑生产车间的模具温控、反应釜夹套冷却、液压站油温管控等需要持续带走工艺余热的工况，相比现场零散拼接的管路系统，撬装结构在出厂前就完成了核心管路、罐体、换热元件、阀组的集成装配，现场仅需对接进出水主管与补水接口即可投用，能大幅缩减现场安装的施工周期与管路配错风险。从结构布局来看，整套装置采用双立式储液罐搭配板式换热器的架构，左侧罐体承担冷却回水的缓冲与气液分离作用，右侧罐体负责储存经过换热降温的低温冷冻水，罐体之间通过绿色PPR管路完成介质输送，管路上配置了截止阀、止回阀、Y型过滤器与压力检测元件，能实时监控管路压力状态，避免杂质进入换热流道造成堵塞。设计过程中优先考虑了管路的流阻优化，所有管路转弯处均采用大曲率弯头，减少介质输送过程中的压头损失，泵组选用立式管道泵直接安装在撬座底座上，泵的进出口均配置软接接头，降低运行过程中的振动传递到撬架与外接管路。安装边界方面，整套撬块采用型钢焊接整体底座，底座预留了地脚螺栓安装孔，可直接固定在硬化地面或设备平台上，外接接口统一布置在撬块的同一侧，方便现场管路对接，操作面板与电控箱布置在撬块外侧便于操作的位置，无需额外搭建操作平台即可完成阀组调节与参数查看。功能上这套系统可同时完成两路介质的换热循环，热侧回路接入需要冷却的工艺介质，设计工况下热侧入口温度50℃、出口温度27℃，单小时体积流量可达13.2立方米，冷侧回路为冷冻水循环，入口温度7℃、出口温度12℃，单小时体积流量60.04立方米，补水接口直接接入系统回水管路，通过浮球阀自动控制罐体液位，无需人工频繁补水。管路排布上充分考虑了后期维护空间，阀组操作位置预留了足够的扳手操作空间，过滤器与换热板片的拆卸方向没有其他构件遮挡，日常维护时无需拆解周边管路即可完成滤芯更换与板片清洗。撬块表面的管路做了统一的色标标识，供水、回水、补水、冷冻水进出管路均有明确的流向标注，现场运维人员可快速识别管路功能，避免误操作。
