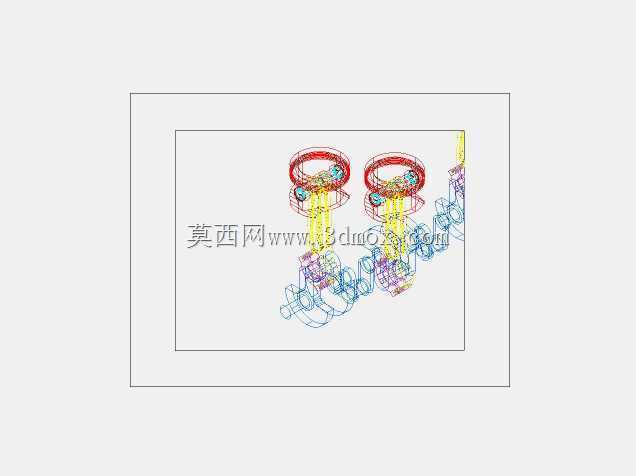

带曲轴连杆的双缸活塞组件结构设计

项目分类:3D模型 发布时间:2021-08-05 ID:219616
  • 带曲轴连杆的双缸活塞组件结构设计

这套活塞组件的三维结构,核心围绕往复式动力转换的核心需求搭建,在小型通用动力、摩托类动力单元、小型发电机组的动力端设计中,这类双缸并列布置的活塞连杆曲轴结构是核心做功承载部件。从实际工况出发,活塞头部的环槽结构预留了气环、油环的安装位置,可保证燃烧室的密封性能,同时将缸壁多余润滑油刮回油底壳,避免烧机油问题;活塞销座的加强筋结构,是针对做功冲程燃气爆发压力的冲击做的局部强化,可避免高转速下销座开裂失效。

设计过程中,曲轴的曲柄销布置采用180度相位差设计,能保证两个活塞交替到达上止点,让动力输出的平顺性优于单缸结构,减少曲轴运转的动不平衡量,降低整机振动幅度。连杆采用小头穿活塞销、大头连接曲柄销的铰接结构,大小头的轴瓦安装位预留了合理的配合公差,可保证运转过程中润滑油膜的形成,减少摩擦副的磨损。从安装边界来看,两个缸体的中心距严格匹配曲轴的曲柄回转半径,活塞下行的最低位置不会与曲轴箱内壁发生运动干涉,连杆摆动的最大角度控制在工程允许的范围内,避免侧压力过大造成缸套偏磨。

在实际装配场景中,这套组件需要与缸体、缸盖、配气机构、飞轮端做配合,曲轴的主轴颈尺寸匹配主轴承座的安装孔位,输出端的键槽结构可直接连接飞轮或者动力输出轴,不需要额外做转接结构。活塞裙部的型线采用微椭圆设计,可抵消热膨胀带来的尺寸变化,避免冷态敲缸、热态拉缸的问题。整个结构的运动仿真过程中,需要验证活塞在上止点、下止点位置时连杆与缸套下沿的间隙,以及曲轴高速旋转时曲柄平衡块与曲轴箱内部加强筋的安全距离,所有运动部件的间隙都预留了足够的安全余量,可覆盖不同工况下的热变形量。这类结构的三维建模过程中,需要重点关注各铰接副的配合公差,以及运动件的动平衡配重设计,平衡块的形状是根据曲柄、连杆、活塞的往复运动质量计算得出,可抵消大部分一阶往复惯性力,提升动力单元的运转稳定性,延长整机的大修间隔周期。
