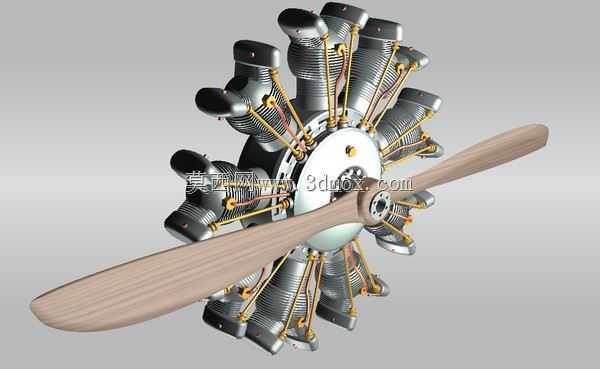

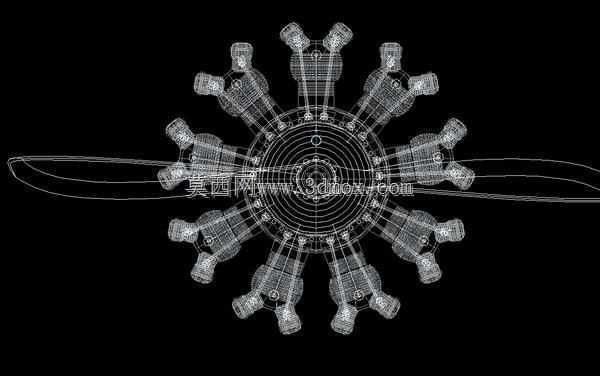

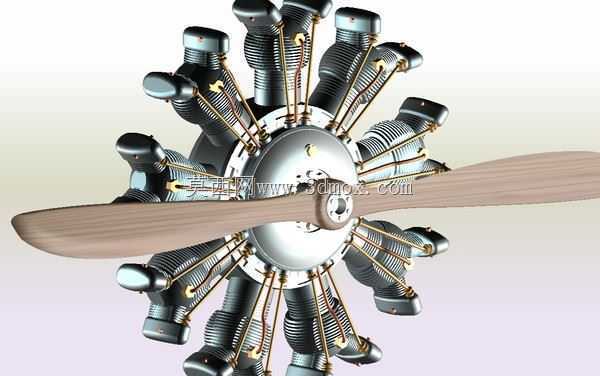

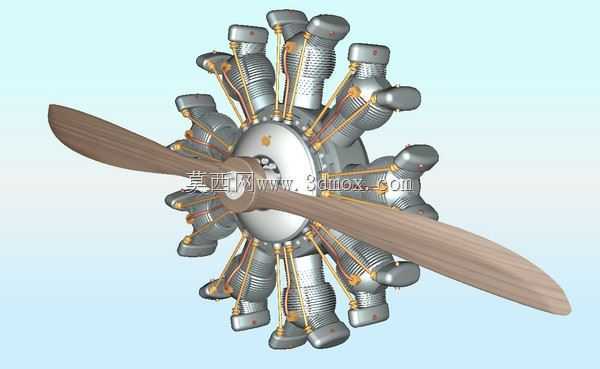

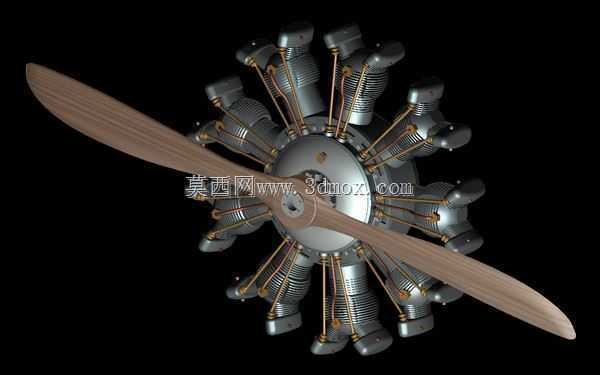

星型航空活塞动力装置带螺旋桨结构

这类星型活塞动力结构，早期广泛应用于轻型通航飞机、初级教练机的动力输出端，相比直列或V型活塞动力，其径向排布的气缸组能在紧凑的径向空间内获得更大的排量，单圈做功行程覆盖更均匀的曲轴载荷，曲轴本身无需设计过长的支撑跨距，整体动力段的轴向尺寸可以压缩到很小，适配轻型飞机机头的窄小安装边界，不会过度挤占前起落架与航电设备的布置空间。从结构设计逻辑来看，各气缸以曲轴中心为原点呈环形等角度排布，每一组气缸的散热鳍片都直接暴露在迎面气流中，飞行过程中无需额外设计复杂的液冷管路与散热箱体，仅依靠气缸外壁的散热结构就能带走持续做功产生的热量，大幅降低了动力系统的自重与故障点，对于早期追求可靠性与易维护性的轻型航空器来说，这种结构能让地勤人员快速排查单缸故障，拆换故障气缸时无需拆解整个动力段主体。配套的木质螺旋桨与曲轴输出端采用法兰盘定位连接，安装面设计有止口结构保证同轴度，避免高速旋转时出现动平衡偏差，螺旋桨的叶型截面沿展向做渐变扭转设计，匹配发动机额定转速下的气流攻角，在起飞滑跑阶段能提供足够的静推力，巡航阶段也能保持较高的推进效率。设计过程中需要重点关注各缸连杆与曲轴曲柄的连接干涉问题，由于多组连杆共用同一个曲柄销，主连杆与副连杆的铰接点位置需要经过运动仿真校核，保证活塞在上止点与下止点往复运动时，各连杆不会出现运动卡滞，同时曲轴箱的环形安装面需要预留足够的密封槽宽度，避免多缸交替做功时出现曲轴箱压力泄漏。气缸头部的进排气门与摇臂结构沿径向向外布置，配套的燃油管路与点火线路顺着气缸散热片间隙走线，既不会被螺旋桨旋转产生的气流扰动拉扯，也能借助迎面气流降低管路的工作温度。整个动力单元的安装节设计在曲轴箱后侧的环形支座上，三个固定点呈120度分布，能将发动机工作时的振动均匀传递到机身防火墙的安装架上，配合橡胶减震垫可以过滤掉大部分往复运动产生的高频振动，避免振动传递到座舱影响驾乘体验，也能减少机身结构的疲劳载荷。
