数控加工半色调点阵雕刻图案设计

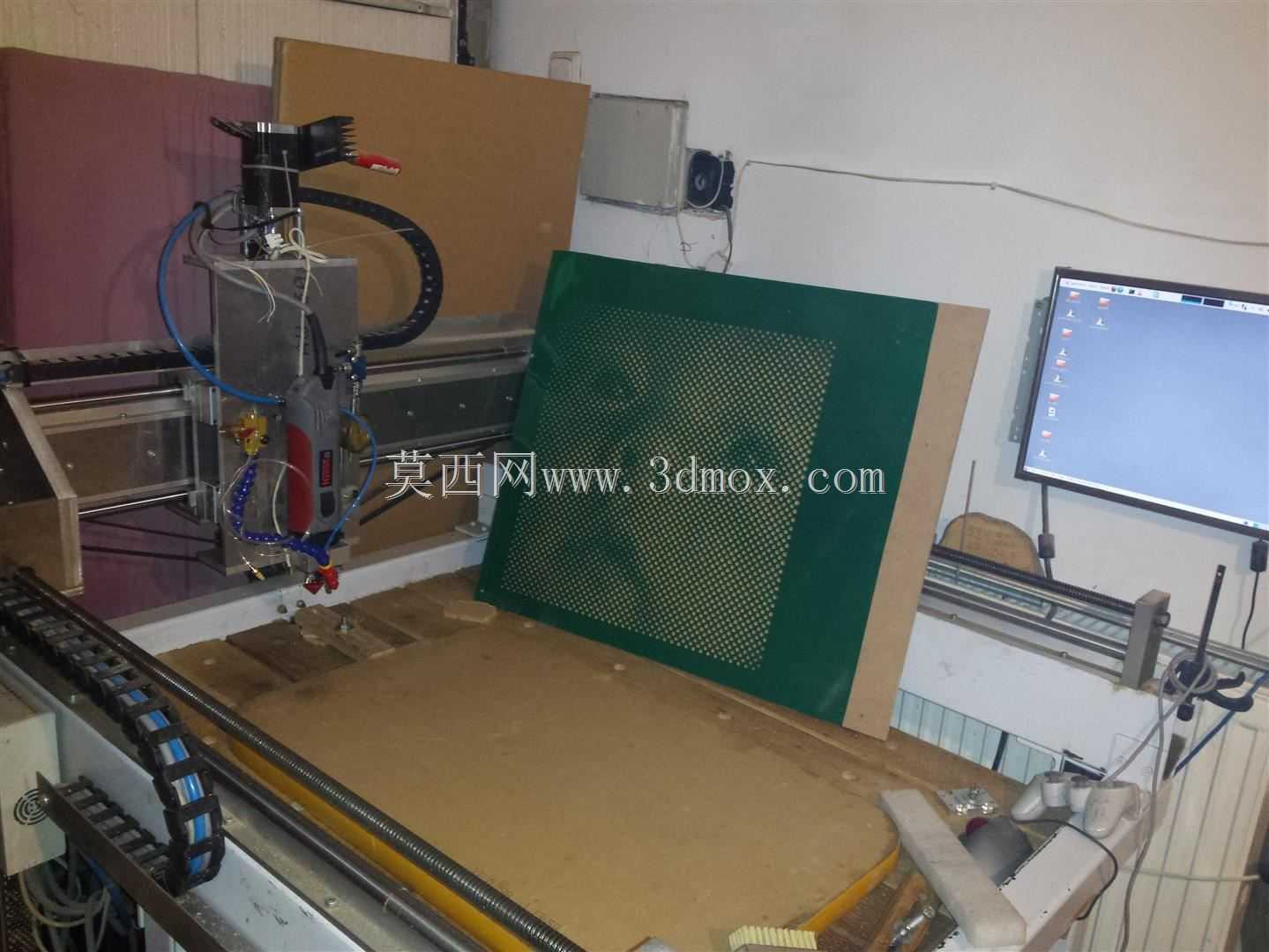

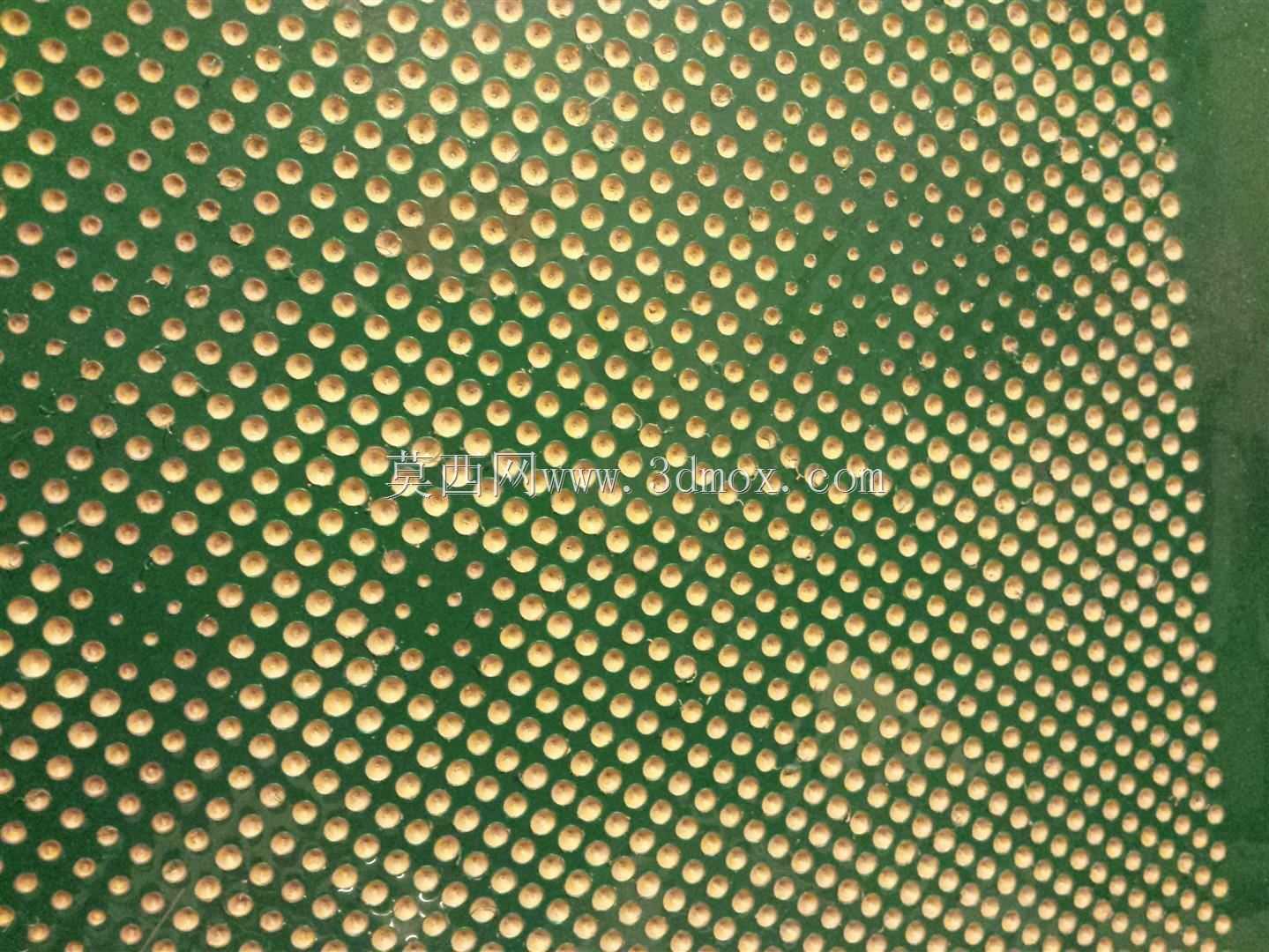

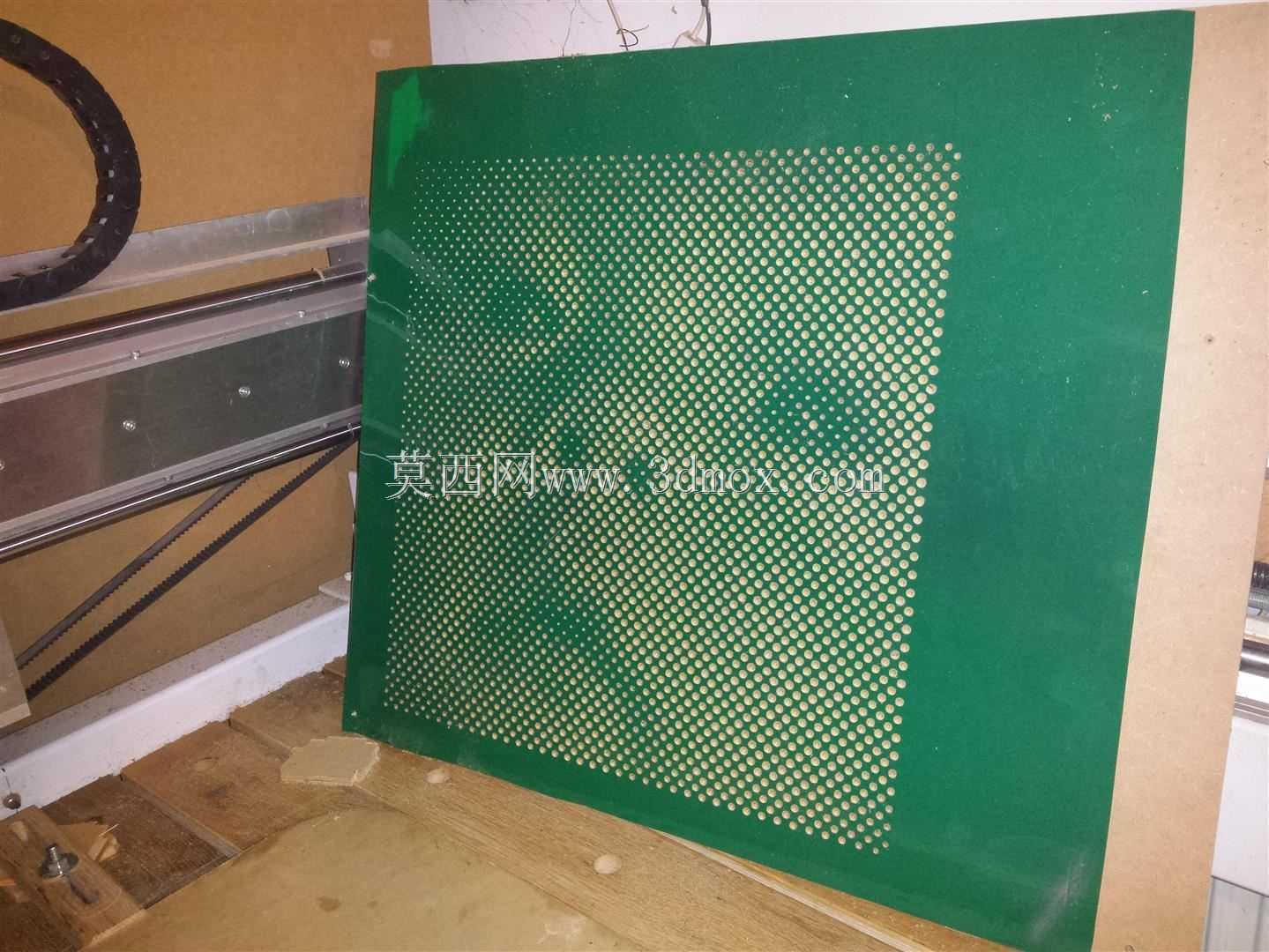

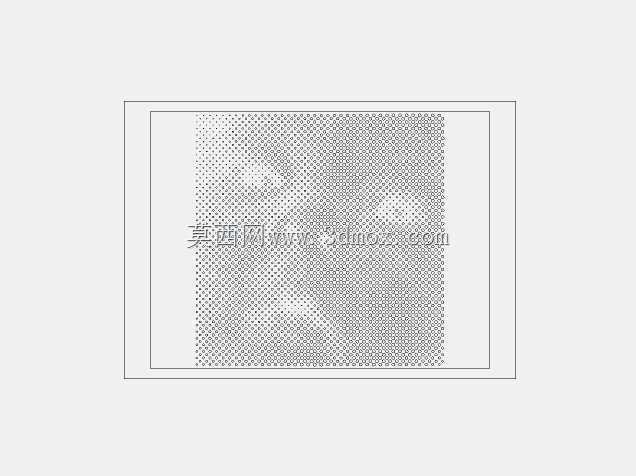

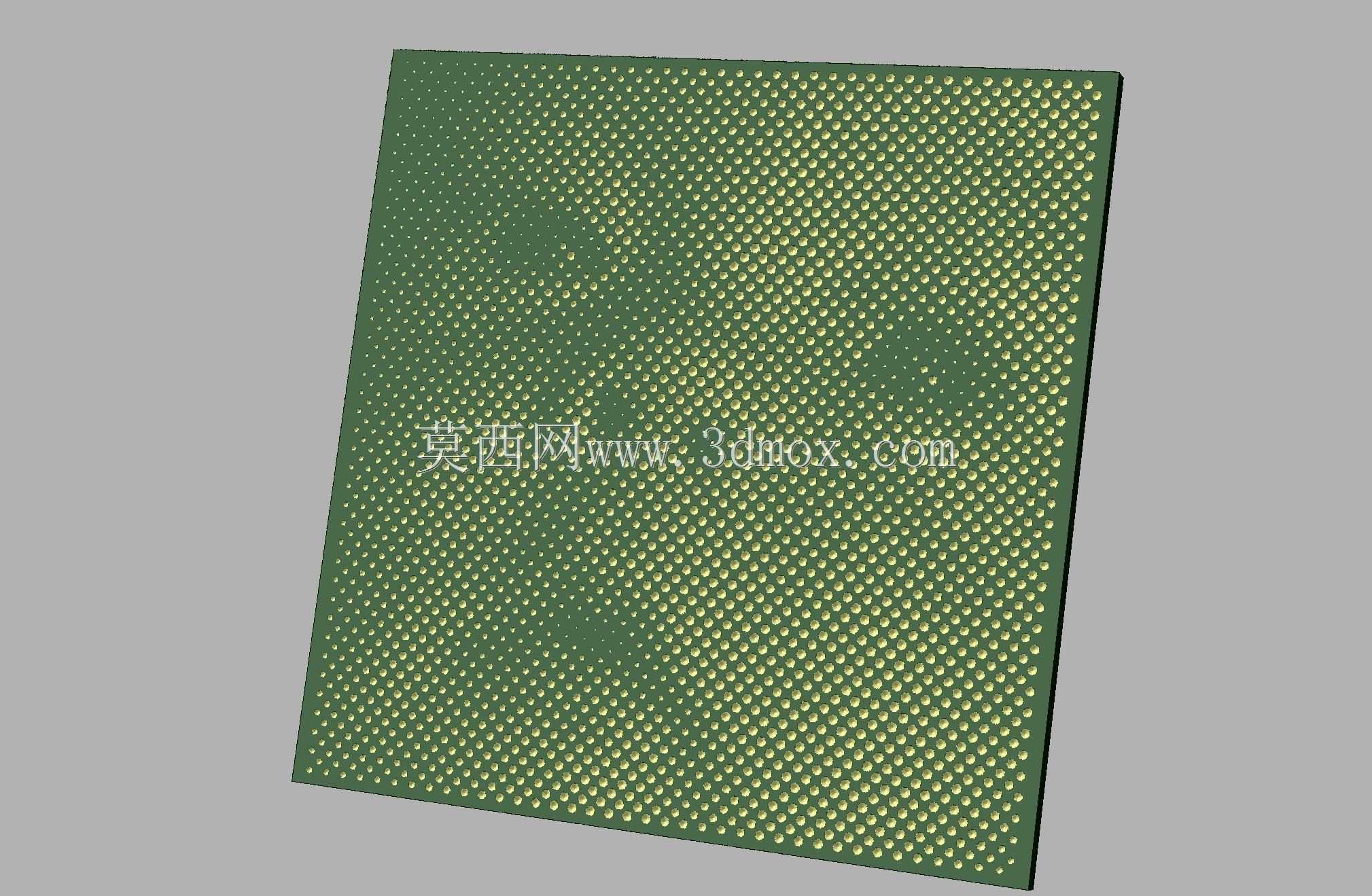

这类半色调点阵图案主要应用于数控雕刻加工场景，可在装饰板材、标识面板、工艺展示件表面实现灰度图像的实体复刻，替代传统印刷、喷绘工艺，让图案直接通过物理点阵结构附着在基材表面，具备耐磨、耐候、无脱落风险的特点，适合户外标识、工业装饰面板、文创工艺件的加工生产。实际加工过程中，图案依托雕刻机的V形雕刻刀轨运行，通过不同密度的点阵排布模拟图像的灰度变化，点阵越密集的区域视觉上灰度越深，点阵稀疏区域则呈现浅亮效果，无需更换刀具或调整切削深度，仅靠点位密度变化即可实现完整的图像层次表达，大幅降低多工艺切换的加工复杂度。从设计逻辑来看，这类图案首先将原始灰度图像做半色调网屏处理，把连续的灰度值转化为离散的点阵分布数据，再将点位坐标转化为雕刻机可识别的加工路径，路径规划时会优先优化走刀顺序，减少空行程距离，避免刀具在板材表面频繁抬刀落刀造成的加工效率损耗，同时也能减少刀尖在基材表面的压痕瑕疵。加工边界适配常规幅面的板材装夹范围，点阵区域预留足够的板材夹持边，可直接适配普通台面雕刻机的装夹要求，无需额外定制工装夹具，单块板材加工完成后可直接通过常规裁切设备分割为不同尺寸的成品单元。图案的点阵参数可根据加工刀具的角度调整，常规90度V形刀可适配2-5mm间距的点阵排布，加工出的点位边缘清晰，无毛刺崩边问题，针对不同硬度的板材基材，可通过调整点阵的最小间距适配切削参数，避免密度过高导致的相邻点位切削重叠，破坏图案的灰度层次。实际生产中这类图案可直接导入常用的雕刻加工编程软件，无需二次调整路径参数，点位坐标精度可控制在0.01mm级别，加工完成的图案在不同观察距离下都能呈现清晰的图像效果，近距离观察为规则点阵结构，远距离观看则呈现完整的连续灰度图像，兼顾了结构质感与视觉表达效果，适合在亚克力、密度板、环氧板等多种常见雕刻基材上加工使用。
