网纹滚花头手拧锁紧螺丝三维设计

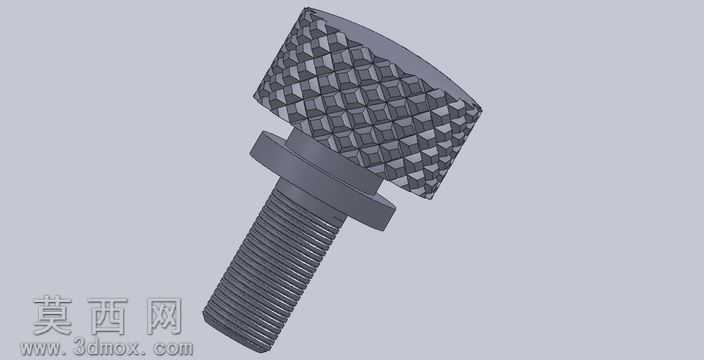

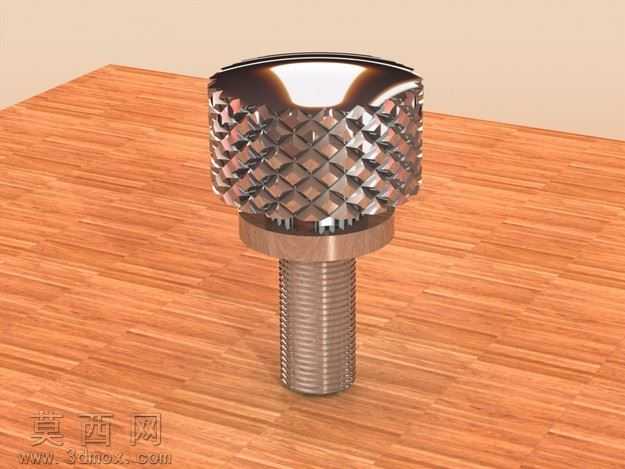

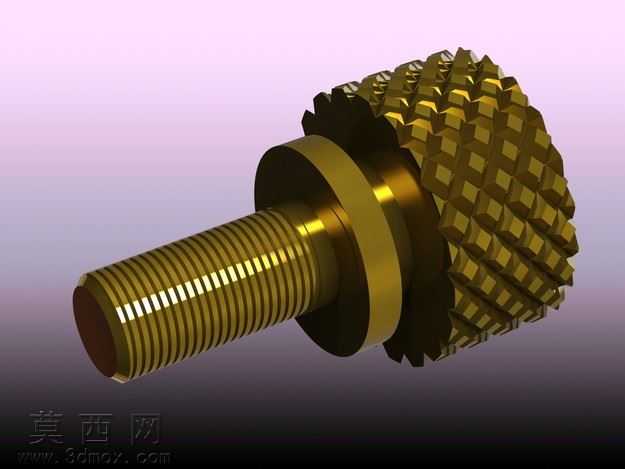

本作品为手拧式滚花锁紧螺丝的三维建模成果，建模阶段首先梳理零件的功能逻辑：该螺丝无需借助额外工具即可手动完成锁紧操作，因此整体结构分为带外螺纹的螺杆段、限位轴肩段以及大直径滚花拧动头三个核心部分。建模时优先绘制螺杆段的回转体轮廓，采用螺旋线扫描切除的方式生成标准三角外螺纹，严格控制螺纹牙型角、螺距与牙距参数，还原真实螺纹的啮合结构，保证螺纹段与对应螺母件的装配适配性。螺杆与拧动头之间设计有凸起的环形限位轴肩，轴肩端面做微小倒角处理，既可以在锁紧时提供贴合限位面，也能避免锐边造成的装配划伤。拧动头部分是该零件的设计重点，为了实现手动拧动时的防滑效果，头部外圆面采用网纹滚花结构，建模时通过阵列菱形凸起单元的方式还原滚花的立体纹理，每一处菱形凸齿的角度、凸起高度都做统一参数控制，既保证纹理的视觉真实感，也还原滚花结构增大手部摩擦力的功能特性。材质与渲染阶段，为零件赋予黄铜金属材质，调整金属材质的反射率、粗糙度参数，还原铜质零件温润的金属光泽，在滚花的凸齿边缘设置细微的高光效果，突出纹理的凹凸立体感；轴肩与螺杆的过渡面做抛光质感处理，与滚花面的哑光粗糙质感形成视觉对比，强化零件不同部位的功能区分。渲染时采用渐变浅紫背景搭配柔和的三点布光，主光源从侧上方投射，突出螺纹的螺旋纹理与滚花的凹凸结构，辅助光源补全暗部细节，避免金属零件暗部死黑，同时添加微弱的环境反射效果，让金属质感更加真实自然。设计过程中充分考虑该零件的使用场景：作为无需工具的手动锁紧件，滚花头的直径参数经过适配优化，保证手指捏持时的受力面积足够，拧动时不需要过大的握力即可达到所需锁紧力矩；螺杆末端做倒角处理，方便装配时快速对准螺纹孔，提升装配效率；整体结构无多余复杂特征，既符合五金紧固件的加工工艺要求，也通过滚花纹理的规整排布提升零件的外观精致度，兼顾实用功能与视觉表现。
