2米长线性传动螺旋齿条机架结构

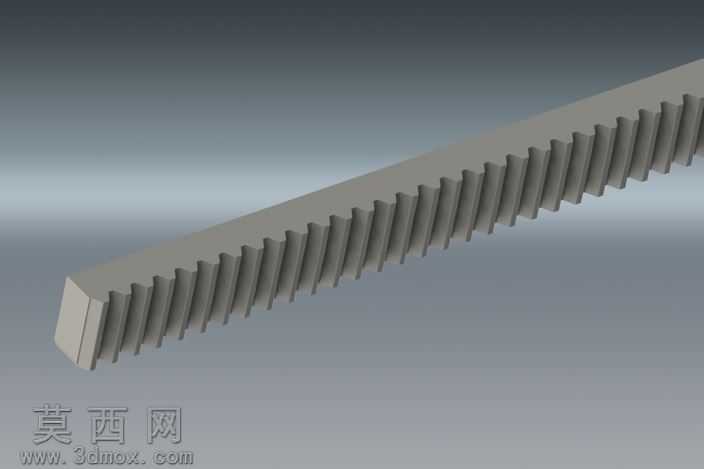

本作品为长行程线性传动用螺旋齿条机架三维建模成果，整体建模过程严格遵循机械传动件的设计规范，以等截面长条形基体为基础结构开展参数化设计。建模阶段首先确定齿条的基准平面，绘制出精准的矩形截面轮廓，通过拉伸命令生成2米长度的基础基体，保证基体的直线度公差符合长行程传动的使用要求。针对核心的螺旋齿形结构，建模时先绘制单个齿的截面轮廓，结合螺旋传动的齿距参数、齿形角度参数，通过沿螺旋线路径扫描的方式生成单个轮齿特征，再通过线性阵列命令沿基体长度方向完成全部轮齿的排布，阵列过程中严格控制齿距误差，确保每一个轮齿的位置精度、齿形角度完全一致，避免传动过程中出现卡滞、传动间隙不均的问题。齿根与基体的衔接位置做了圆角过渡处理，通过建模软件的圆角命令优化应力集中区域的结构，提升零件的结构强度，降低长期往复传动过程中齿根断裂的风险。渲染阶段采用金属哑光材质模拟实际钢制齿条的表面质感，调整材质的粗糙度、金属度参数，还原经过机加工后的金属表面细腻的磨砂效果，场景采用渐变灰色背景配合柔和的环境光，多角度打光突出齿形的立体结构与轮廓细节，清晰展现每一个轮齿的形态与排布规律。结构设计上，该螺旋机架可与配套的齿轮部件配合，将旋转运动转化为直线往复运动，2米的有效行程可满足大行程线性传动的设备需求，整体结构简洁规整，无多余冗余设计，既保证了传动过程中的结构刚性，也兼顾了零件加工的工艺性，所有特征的建模参数均可直接对接后续的工程图生成、数控加工编程环节，可直接应用于各类需要长距离线性传动的机械设备中，为相关传动机构的设计、装配模拟、运动仿真提供精准的三维模型支撑。
