多层悬臂式长管材仓储存放架

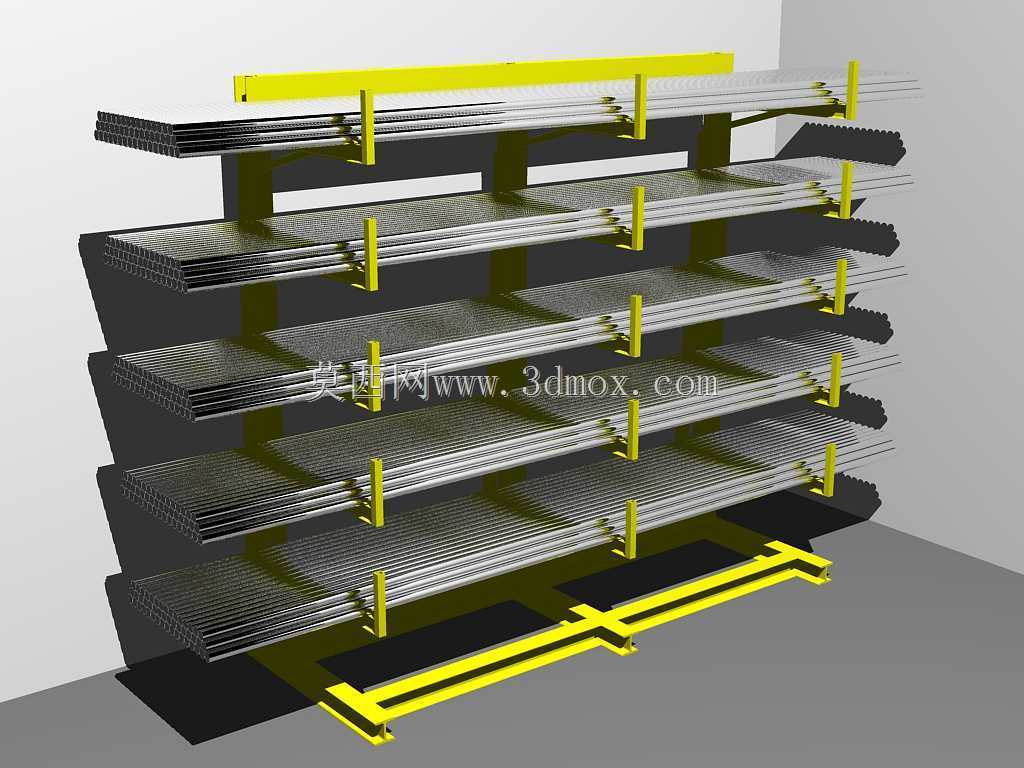

这款存放架主要面向生产车间、管材加工企业、钢材流通仓库的长条形物料存储场景，专门解决常规层板货架无法适配6米及以上长度管材、型材存放的痛点，日常可用来堆放不锈钢管、无缝钢管、PVC管材、铝型材、角钢槽钢等长尺寸物料，避免管材随地堆放导致的变形、磕碰损伤，同时能大幅提升仓储空间的垂直利用率，减少地面占用面积。从结构设计来看，整体采用单侧悬臂布局，主支撑为后侧的梯形立柱组，相比直立柱结构，梯形立柱的抗倾覆力矩更大，单侧伸出的悬臂不会因为前端载荷过大出现架体前倾的风险，每一层悬臂都设置了黄色的挡料限位件，能防止放置在悬臂上的管材从侧面滑落，上下共设置六层存放位，可根据存放管材的直径、单捆重量灵活调整每层的存放载荷分配，底部设置了通长的黄色底挡结构，既可以对最下层存放的管材起到端部限位作用，也能通过底梁连接两侧立柱，强化整体架体的结构刚性，减少满载状态下的立柱形变。设计过程中优先考虑了管材存取的作业便利性，每层悬臂的伸出长度匹配常规叉车、手动液压堆高车的作业边界，悬臂之间预留了足够的叉取空间，作业人员操作搬运设备存取管材时不会和架体结构发生碰撞，架体的整体宽度适配车间常规通道的预留尺寸，安装时不需要对现有车间地面做特殊的预埋处理，通过膨胀螺栓将底部支撑脚固定在硬化混凝土地面即可满足满载使用的固定要求。每层悬臂的上表面做了平整处理，没有突出的螺栓头、焊接毛刺，避免管材上架时被刮伤表面防护层，对于表面质量要求高的抛光管材、饰面铝型材，也可以在悬臂表面加装橡胶垫进一步减少磕碰损伤。架体的层间高度经过合理分配，既可以存放小直径的薄壁穿线管，也能容纳大直径的市政工程管材，不同规格的管材可以分层分类存放，作业人员取料时不需要翻找整堆物料，能有效缩短物料分拣的时间，降低搬运过程中的安全隐患。在结构强度校核阶段，针对单侧悬臂的集中载荷、满载状态下的立柱弯曲应力、整体架体的抗风载及意外碰撞载荷都做了对应验算，支撑部位的焊缝采用连续角焊缝，保证长期重载使用下不会出现焊缝开裂、悬臂下垂的问题，所有外露的金属结构件都做了表面喷涂处理，不同功能部件采用区分度高的黑黄配色，既可以起到车间内的安全警示作用，也能提升涂层的防锈耐腐蚀能力，适配车间内多尘、偶尔有切削液滴落的作业环境，延长架体的整体使用寿命。
