仓储用三层高位托盘承载货架结构

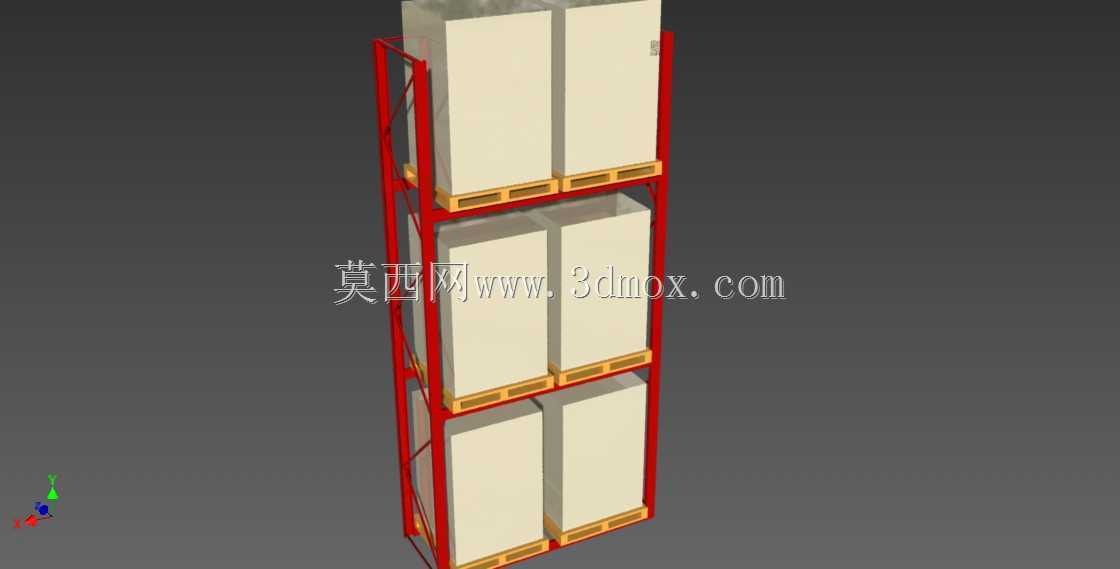

在生产制造企业的成品仓、原料仓，以及第三方物流的周转仓内，这类高位托盘架是垂直空间利用率提升的核心承载构件，区别于普通轻型置物架，它的设计完全适配标准木质、塑料托盘的码放需求，不需要额外改造托盘结构就能直接完成整托货物的上架存储。从结构设计逻辑来看，这款货架采用红色型钢作为主立柱框架，立柱沿垂直方向预留了等间距的卡位槽，用来根据存储货物的高度灵活调整层间支撑梁的安装位置，不需要额外打孔焊接就能完成层高适配，现场安装调整的效率很高。每一层的支撑横梁采用抱扣式结构和立柱连接，配合托盘底部的木方间隙做了限位凸起，当叉车将整托货物举升到对应层位后，只需要对准横梁间隙下放托盘，托盘底部的木方就会卡在横梁的限位结构之间，避免叉车误操作或者地面震动导致托盘滑移坠落。这款货架的单组结构沿垂直方向设置了三层存储位，每层可以并排容纳两个标准1200*1000规格的托盘，单托承载上限匹配常规整托箱装货物、袋装原料的重量需求，立柱底部设计了方形安装底板，可以通过膨胀螺栓和仓库的硬化混凝土地面固定，避免高位存储时的重心偏移引发架体倾覆。在实际仓储场景应用中，这类货架通常会成排连续布置，排与排之间预留标准叉车作业通道，配合前移式叉车可以完成最高层位的货物存取，相比平面堆垛的存储方式，同等占地面积下的存储容量可以提升2倍以上。设计过程中特意将架体的侧向斜撑布置在架体后侧，不会占用正面的托盘进出空间，同时斜撑和立柱采用螺栓刚性连接，强化架体整体的抗侧倾能力，即使在存取货物时叉车有轻微的碰撞接触，也不会出现架体整体变形的问题。横梁的截面采用抗弯性能更优的C型冷弯型钢，在保证承载能力的前提下尽可能降低架体自身重量，减少地面的承重负荷，对于楼层仓库的应用场景也能适配。架体表面采用静电喷塑处理，耐磨抗锈蚀，即使在湿度较高的原料存储仓内长期使用，也不会出现表层脱落锈蚀的问题，维护成本极低。在安装边界上，单组货架的宽度刚好适配两个标准托盘的并排摆放尺寸，深度方向和托盘的进深尺寸匹配，不会出现托盘探出架体的情况，顶层货物的最高码放高度和仓库照明、消防喷淋的安装高度预留了足够安全间隙，不会影响仓库消防系统的正常使用。
