水电站重力坝坝体结构三维设计

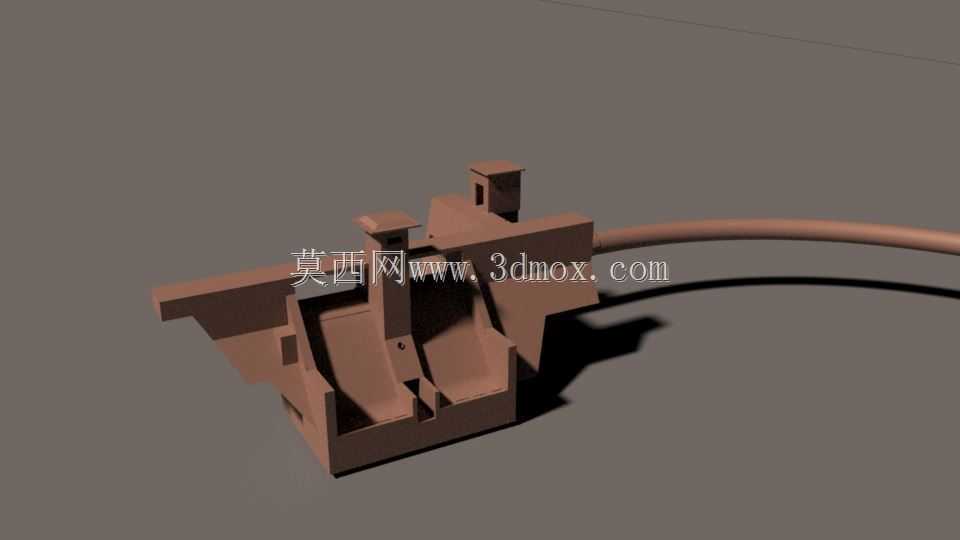

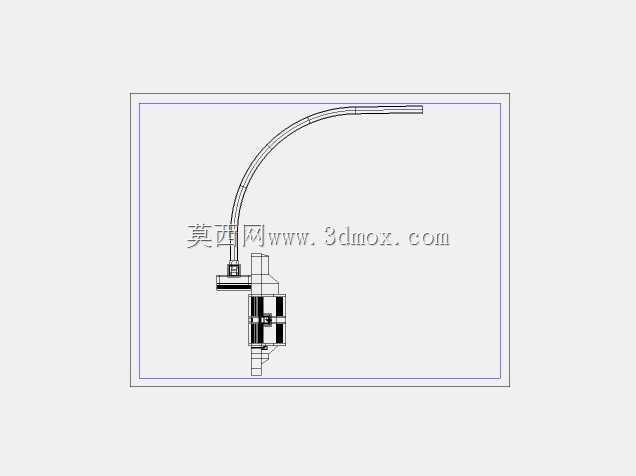

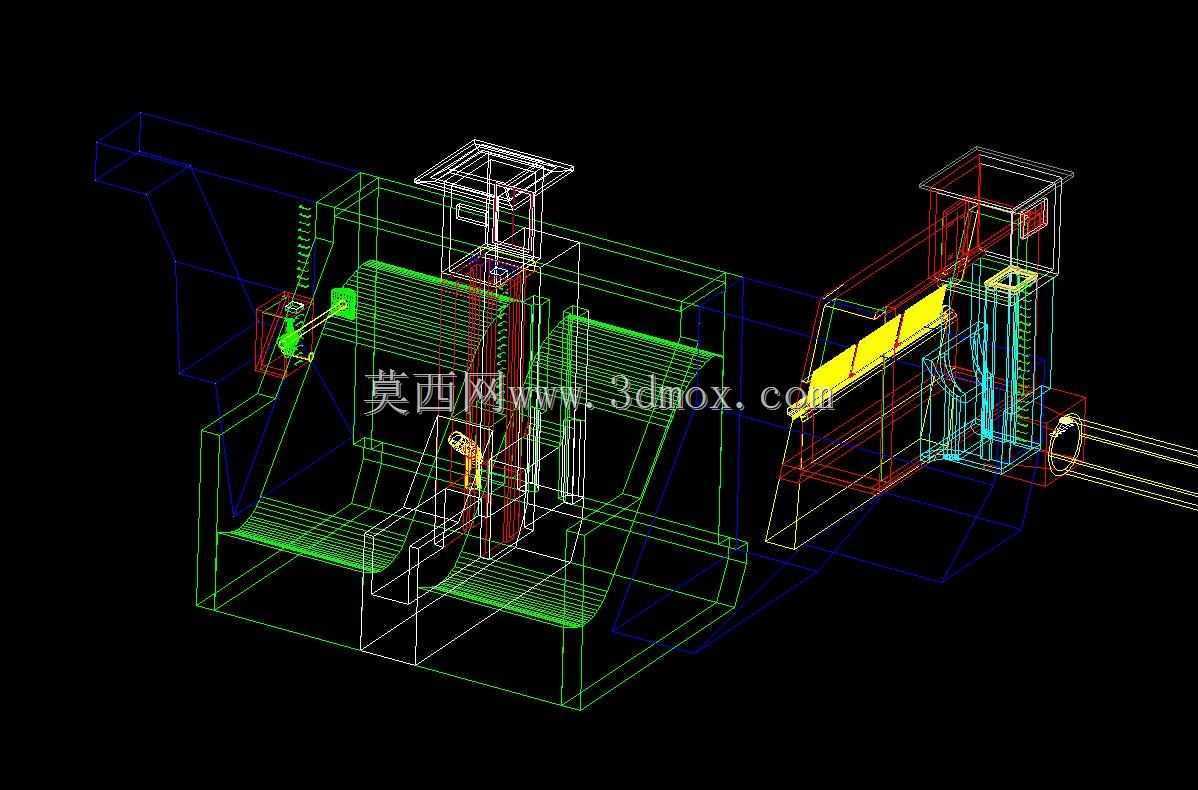

在水利枢纽的整体布局中，重力坝是应用范围极广的挡水构筑物，依托自身混凝土或浆砌石的重量维持抗滑稳定，承担挡水、泄洪、导水的核心功能，适配不同地质条件的山区河道、峡谷河段建站需求。本次呈现的坝体结构模型，完整还原了河床式电站重力坝的典型坝段布局，包含挡水坝段、溢流坝段、泄水底孔、电站进水口等核心功能分区，各部分结构的衔接关系、空间位置均按照实际工程的布置逻辑搭建。从设计思路来看，建模过程优先梳理坝体的受力传递路径，坝体上游面采用近直立的坡面设计，下游面按照稳定计算要求设置斜坡段，将上游水压力、坝体自重、扬压力等荷载逐层传递至坝基岩体，同时在坝段之间设置结构缝，适配混凝土温度变形、基础不均匀沉降的位移需求，避免坝体出现结构性开裂。模型中清晰呈现了溢流坝段的堰面曲线、消力池结构，泄水时水流可顺着堰面平顺下泄，通过消力池的水跃消能降低对下游河床的冲刷，进水口结构则设置了拦污栅、闸门槽的预留空间，可匹配后续金属结构设备的安装定位。从安装边界来看，建模时预留了坝基灌浆廊道、排水廊道的内部空间，廊道的尺寸、走向满足施工期灌浆作业、运行期检修通行的空间要求，坝顶的宽度、高程按照通行与设备布置需求设定，可兼顾防汛巡查、设备运输的通行要求。不同坝段的分缝位置、止水结构的布置位置也在模型中做了明确体现，可直接用于施工交底阶段的结构展示，也能为相关专业的学生、设计人员理解重力坝的构造逻辑提供直观的三维参考，在进行同类型坝体的方案设计时，可直接参考该模型的坝段划分逻辑、功能区布置方式，结合实际项目的水文、地质参数调整各部分尺寸，大幅缩短方案阶段的建模周期。
