M16军用规格长枪管精密结构

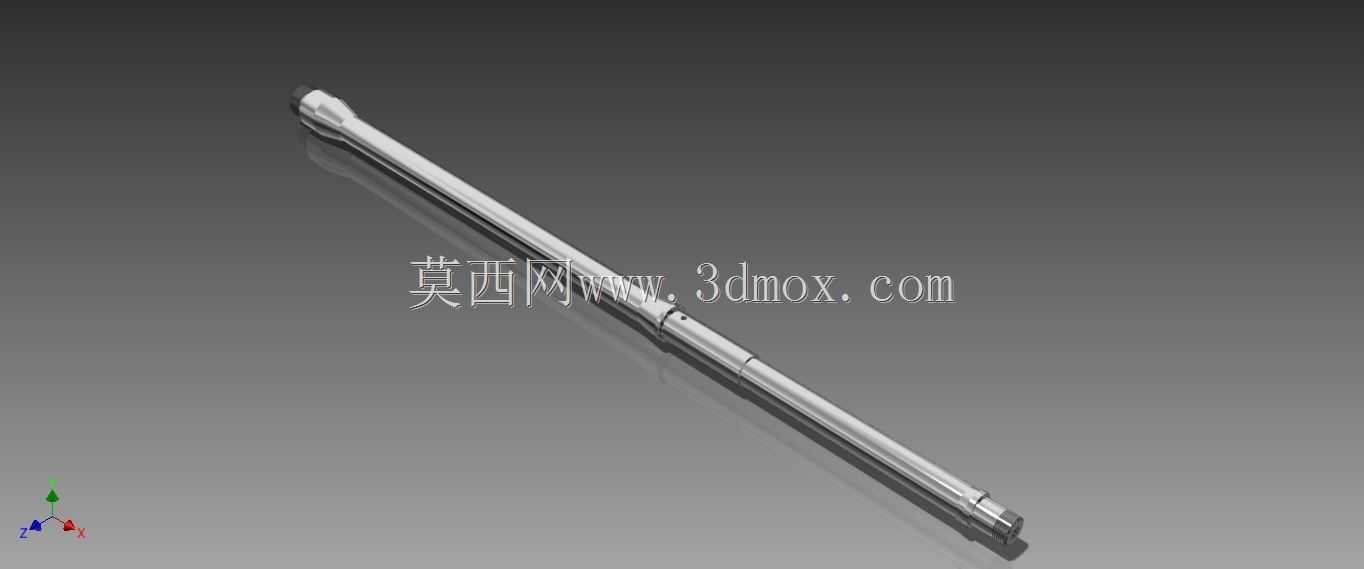

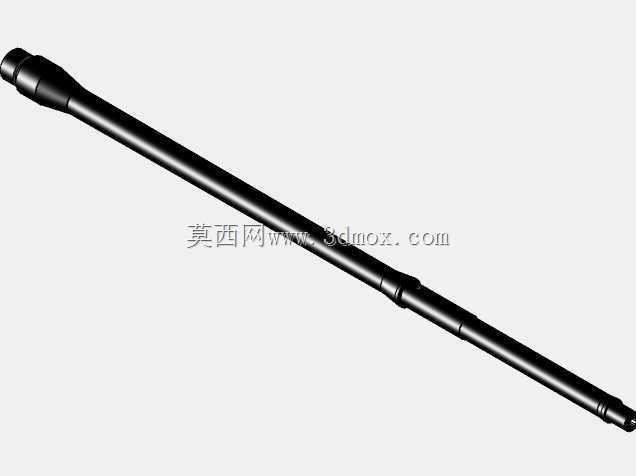

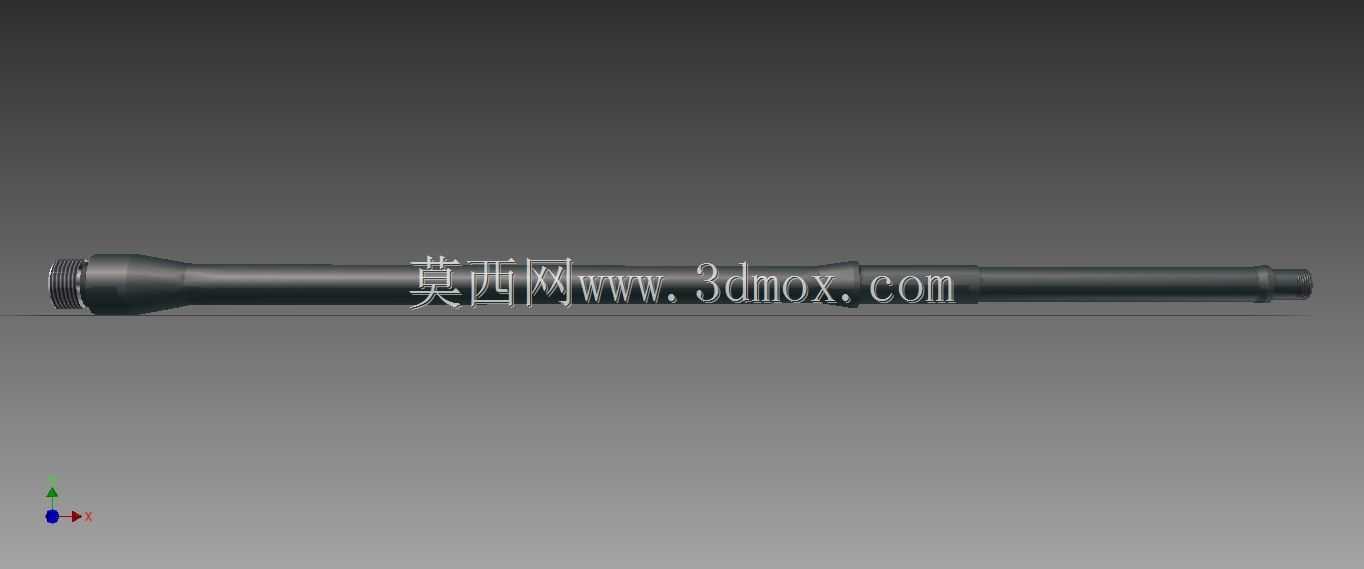

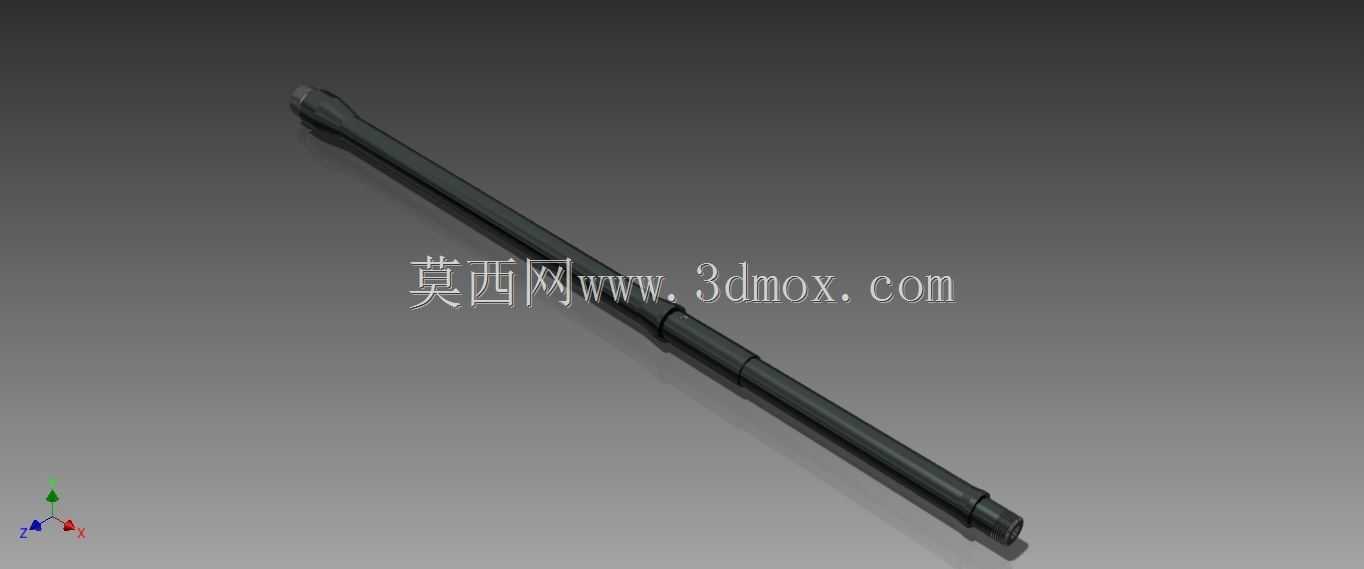

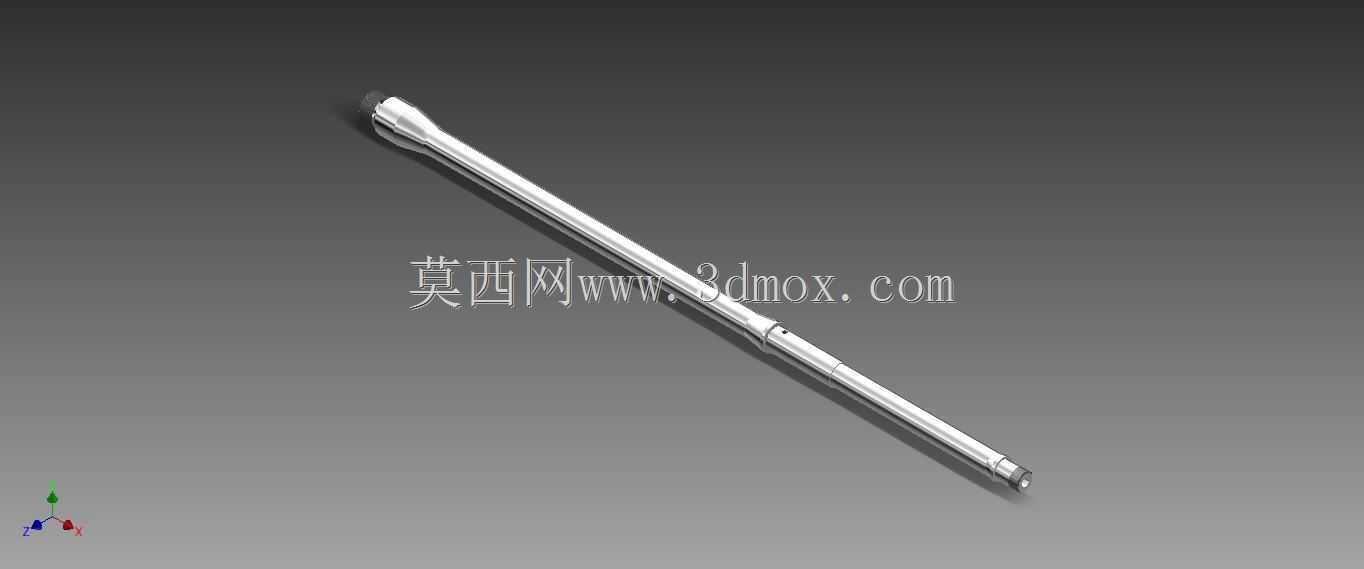

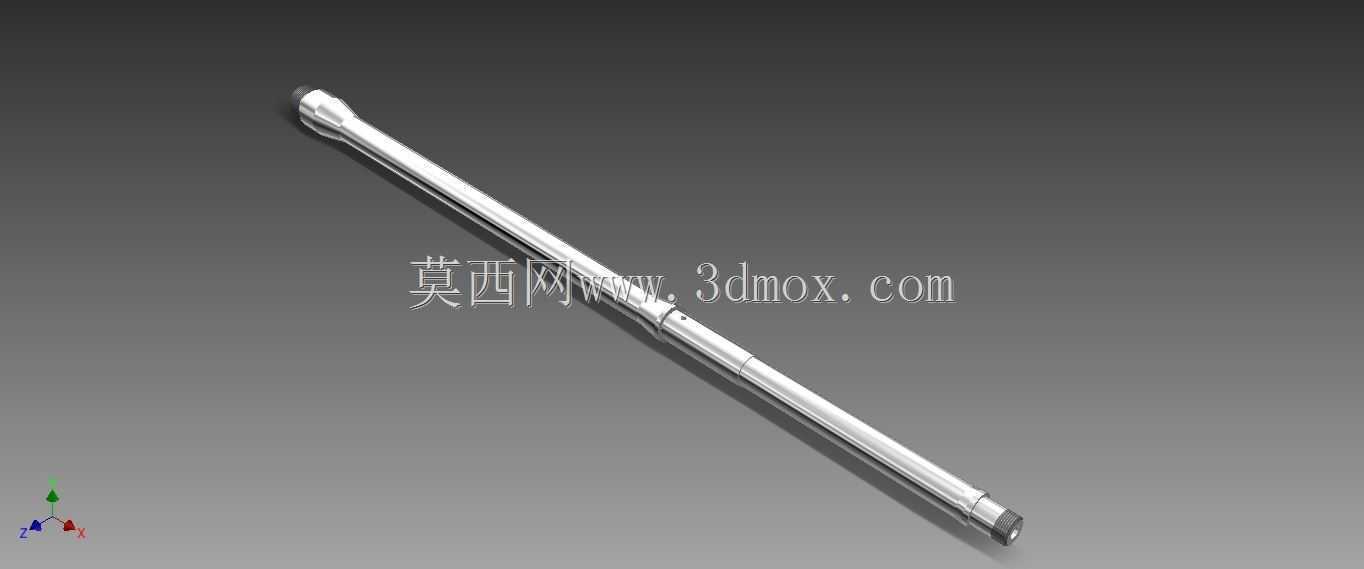

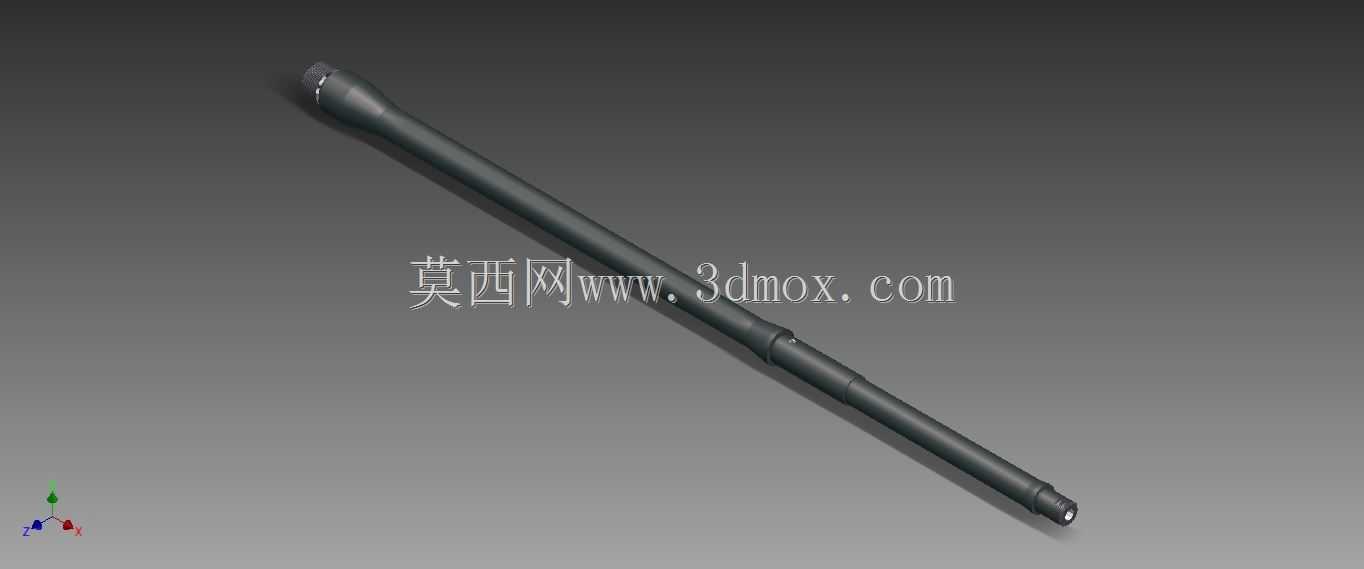

在轻武器系统的结构设计中，枪管属于直接决定射击精度、寿命与弹道稳定性的核心承载部件。该模型还原的是M16 Milspec标准下长度为20英寸的枪管本体，整体为细长轴类回转体结构，外圆沿轴向分布有多段不同直径的台阶，分别对应导气装置安装位、护木配合段、机匣锁紧结合面以及枪口装置连接螺纹。从实际装配边界来看，枪管尾部需要与枪机框组件、节套保持严格同轴，前端则通过螺纹与消焰器或制退器连接，中部的缩颈与定位环用于固定导气箍和护手，保证在连续射击过程中各附件不会因振动发生位移。设计这类长管时，工程师首先要处理的是长径比偏大带来的刚性问题。20英寸长度配合较小的外径，若壁厚分布不合理，在高温高压火药燃气反复作用下极易出现挠曲变形，进而导致弹着点偏移。因此模型中可见的外圆变径并非单纯出于减重考虑，每一段直径变化都对应内部膛线区域的壁厚控制，在保证枪口初速和弹道稳定性的前提下，尽可能削去非受力区域的材料，同时在导气孔附近、尾部弹膛位置保留足够厚度以承受峰值膛压。表面处理层面，军用规格枪管通常采用镀铬内膛与硬质氧化外表面，以提升耐烧蚀和耐腐蚀能力。三维建模时需要重点还原的，除了外部轮廓，还包括与导气系统相关的侧向开孔位置、与机匣连接的定位销孔以及枪口螺纹的起止段。这些特征在装配时属于强约束：导气孔的轴向位置直接影响自动机循环速率，螺纹长度决定枪口装置的锁紧余量，尾部配合面的圆柱度则关系到枪管与机匣之间的同轴精度。在装备应用场景中，这类20英寸枪管常见于全尺寸步枪，能够为弹头提供较长的加速距离，从而获得更高的初速和更平直的弹道。结构设计人员在选型时，需要结合护木长度、导程、导气箍尺寸以及整体枪重进行匹配；三维建模人员则可借助该模型完成上机匣、护木、导气杆、准星等周边零件的干涉检查与装配验证，尤其在细长件布局中，提前确认各段直径与周边间隙，能够有效避免实装阶段出现护木压迫枪管、导气机构不同心等典型问题。
