铃木摩托前端连接支架结构设计

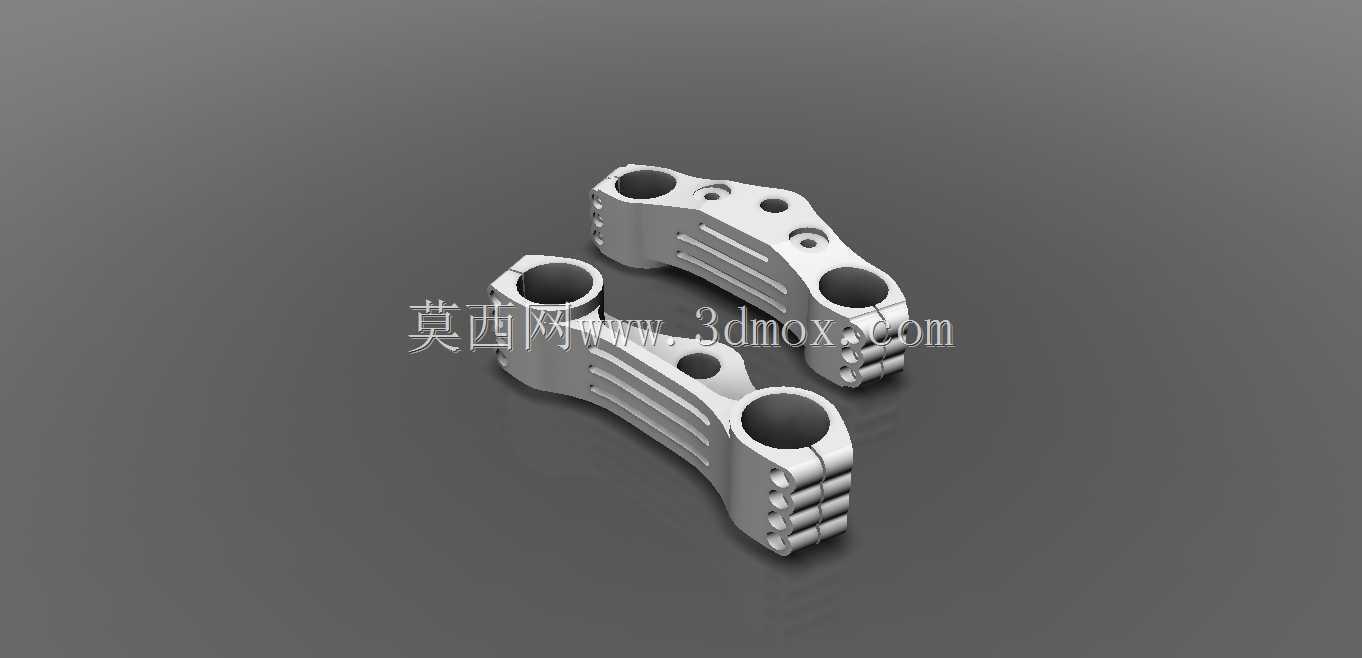

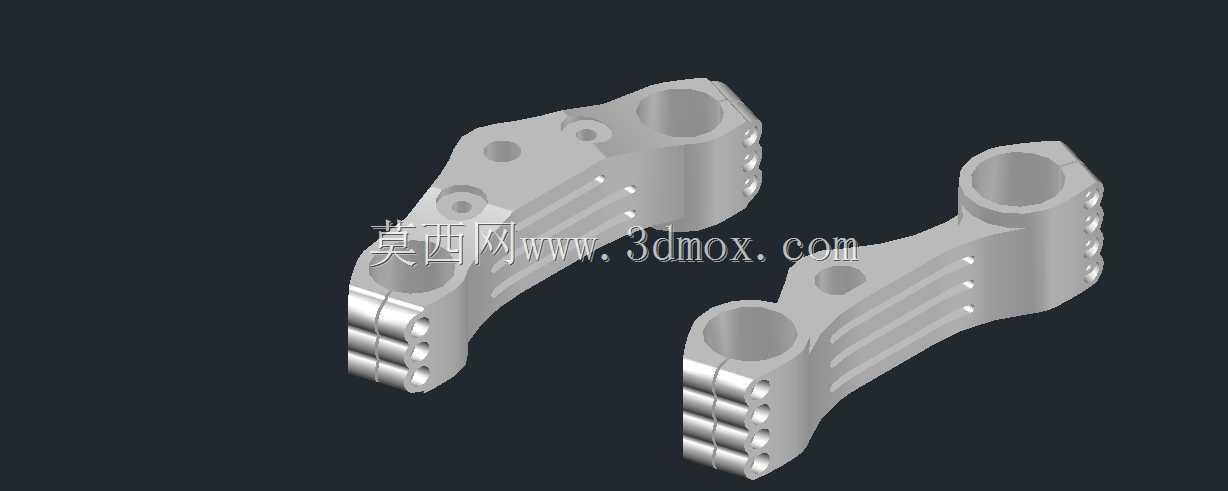

该零件为大排量街车前端的连接支撑构件，主要适配铃木Bandit1200与CBR1000车型的前端改装与装配场景，承担前减震、上联板与车把安装基座之间的载荷传递作用，是摩托车转向系统与前部车架衔接的关键受力件。从实际装车场景来看，这类定制化支架多用于机车性能改装、事故件替换以及定制化整车装配环节，需要同时兼顾转向操作的刚性传递、行驶过程中的震动缓冲，以及不同车型部件跨装时的安装适配性。

从功能特性上看，零件采用双侧对称式结构布局，上端设置的大直径通孔用于与前减震套筒配合安装，孔位内侧预留了足够的配合公差带，可保证减震筒插入后无旷量，同时避免过盈装配导致的减震筒外壁划伤。零件侧面的多组阶梯式安装凸台，用于固定车把压块、仪表支架以及线束固定卡扣，凸台端面均做了铣平处理，保证安装面的平面度误差控制在0.05mm以内，避免安装后部件出现倾斜应力。零件本体上的多道加强筋结构，沿载荷传递方向布置，在不额外增加零件整体重量的前提下，将转向时的侧向载荷、制动时的纵向载荷均匀分散到整个支架本体，避免应力集中导致的零件断裂风险。

设计过程中首先明确了安装边界条件：上端减震安装孔的中心距严格匹配对应车型前减震的间距参数，孔的轴向长度满足减震套筒的插入深度要求，保证夹持力足够应对急加速、重制动时的轴向窜动。下端的多组安装孔位采用等间距排布，适配不同直径车把的压块安装需求，同时预留了2mm的位置调整余量，方便装配时调整车把的前后倾角。零件整体采用锻造铝合金的等强度设计思路，壁厚从安装孔位向边缘逐渐过渡，非受力区域做了减重挖空处理，在保证结构强度满足1200cc排量车型行驶载荷要求的前提下，尽可能降低簧下质量，提升车辆的操控响应速度。

从装配逻辑来看，该支架安装时无需对原车车架进行打孔修改，所有安装孔位均与原车固定点一一对应，侧面的定位凸台可与上联板的定位槽快速卡合，减少装配时的对位调整时间。零件表面的圆弧过渡处理，既避免了应力集中问题，也能减少行驶过程中的风阻，同时避免尖锐棱角对线路、油管造成磨损。
