复式住宅错层钢结构悬浮楼梯设计方案

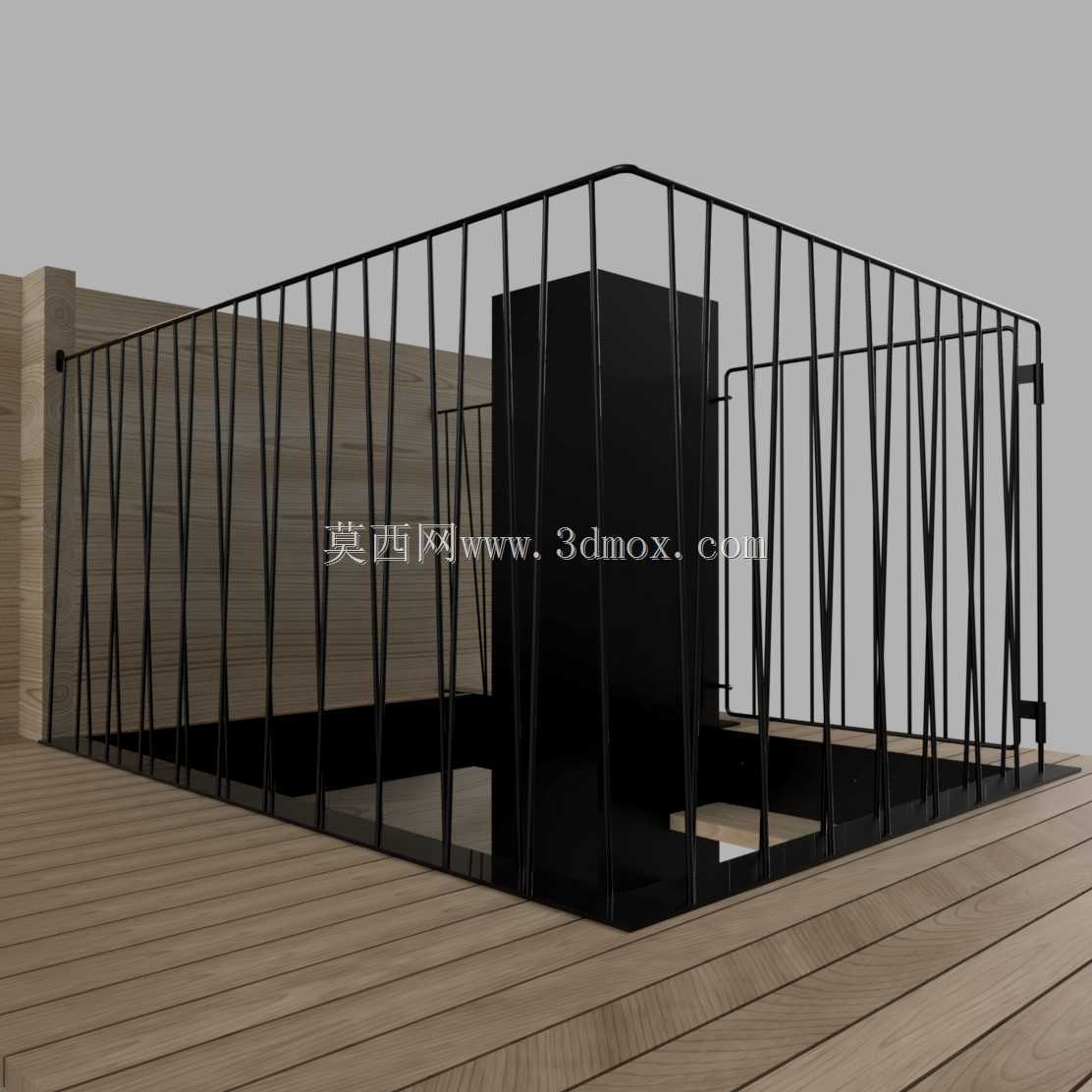

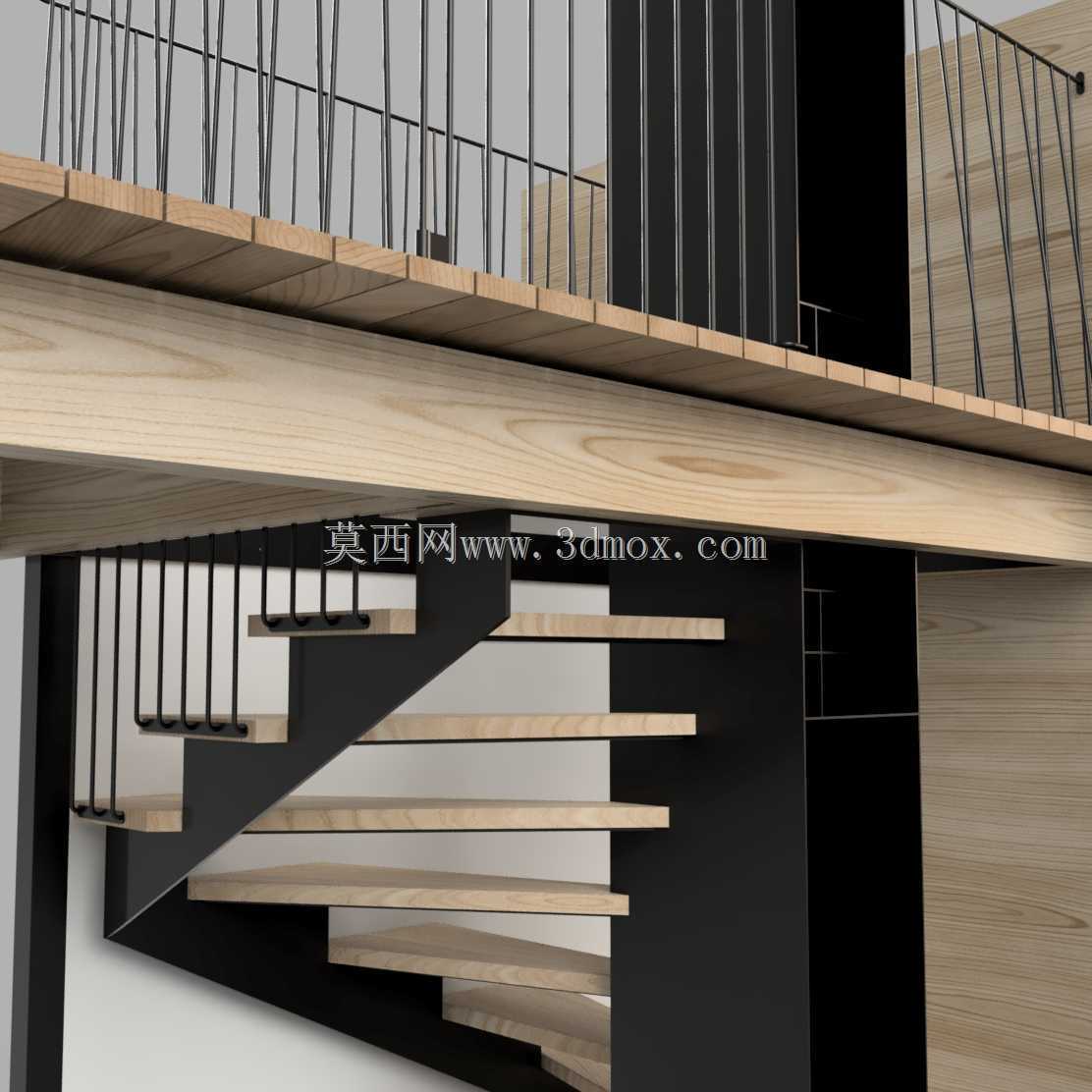

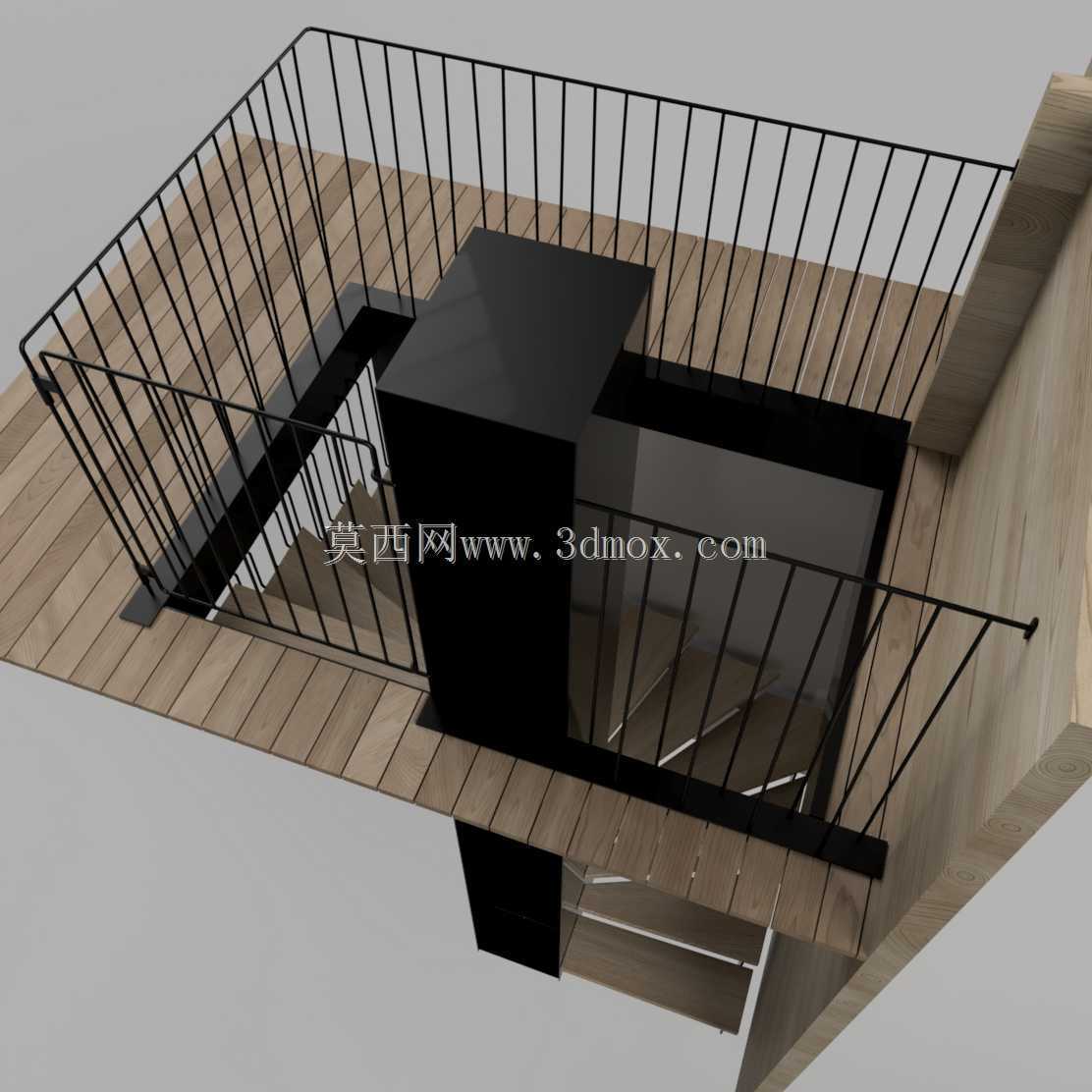

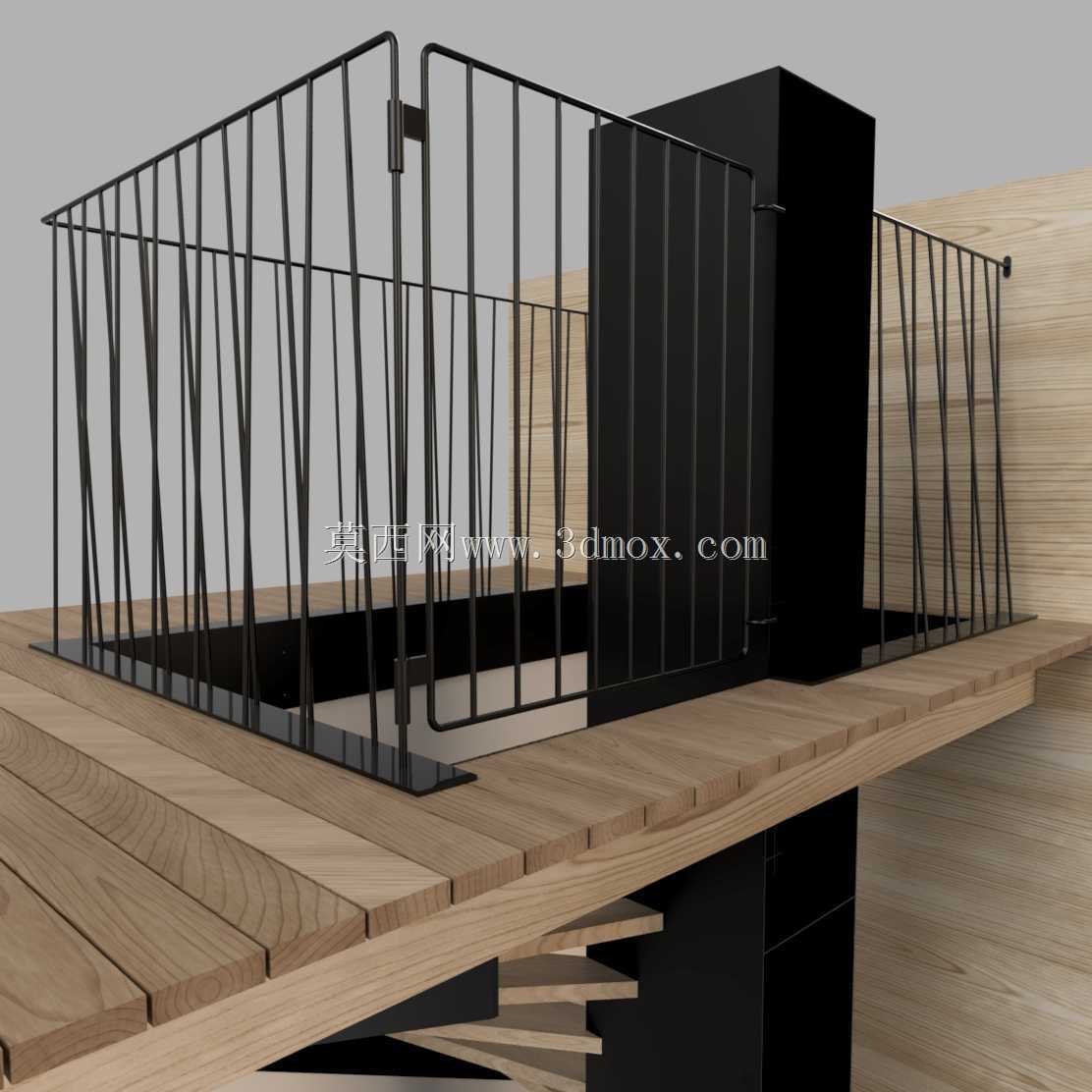

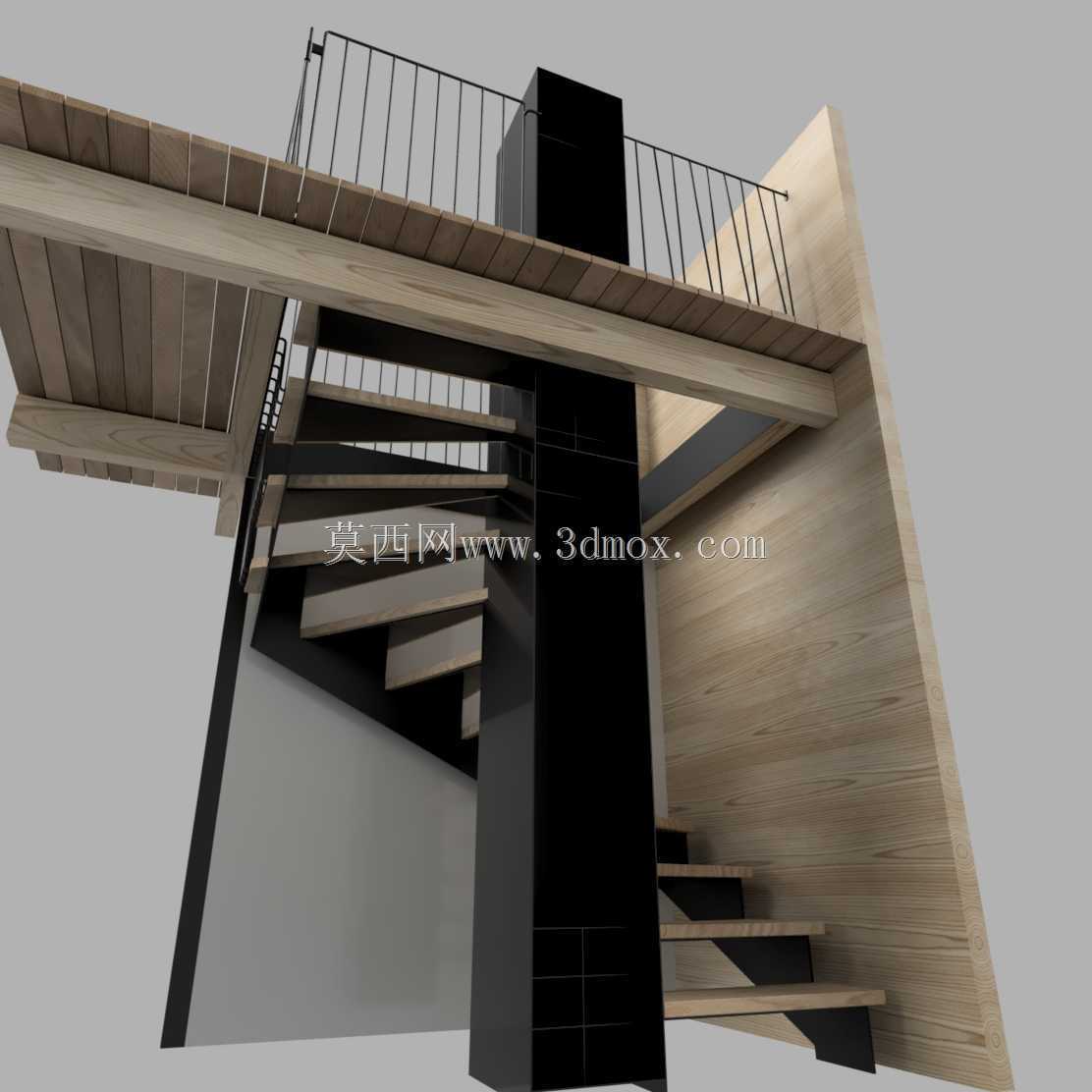

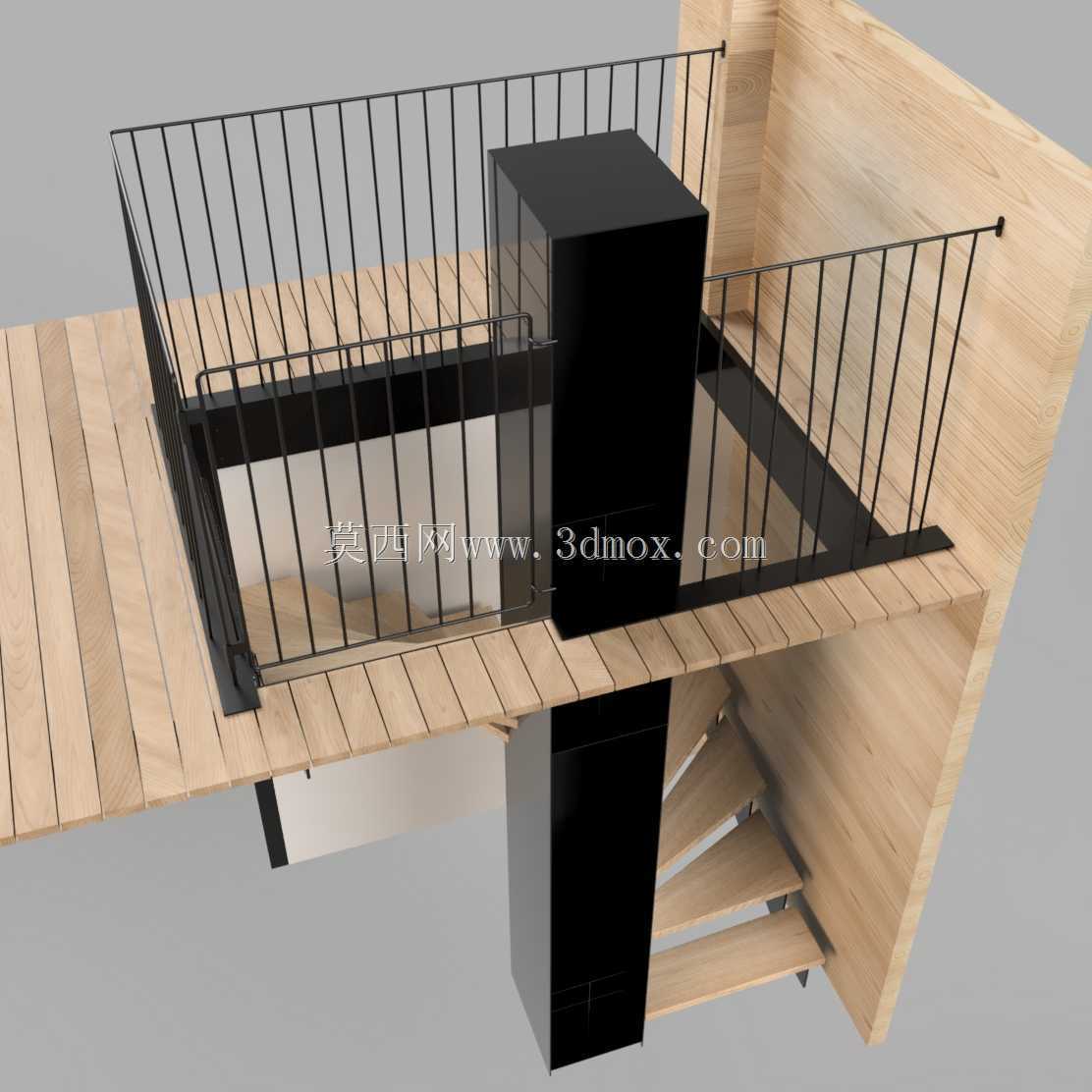

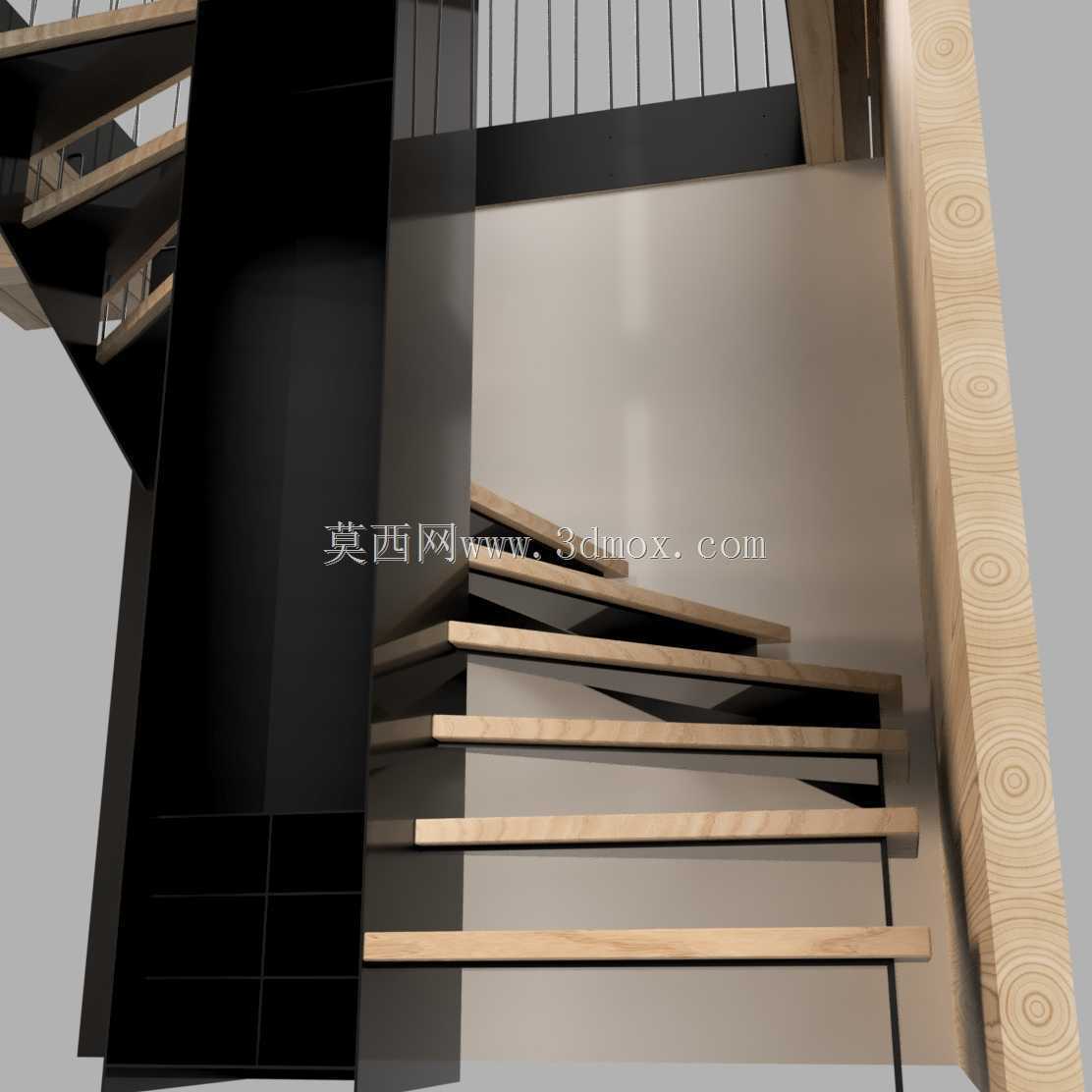

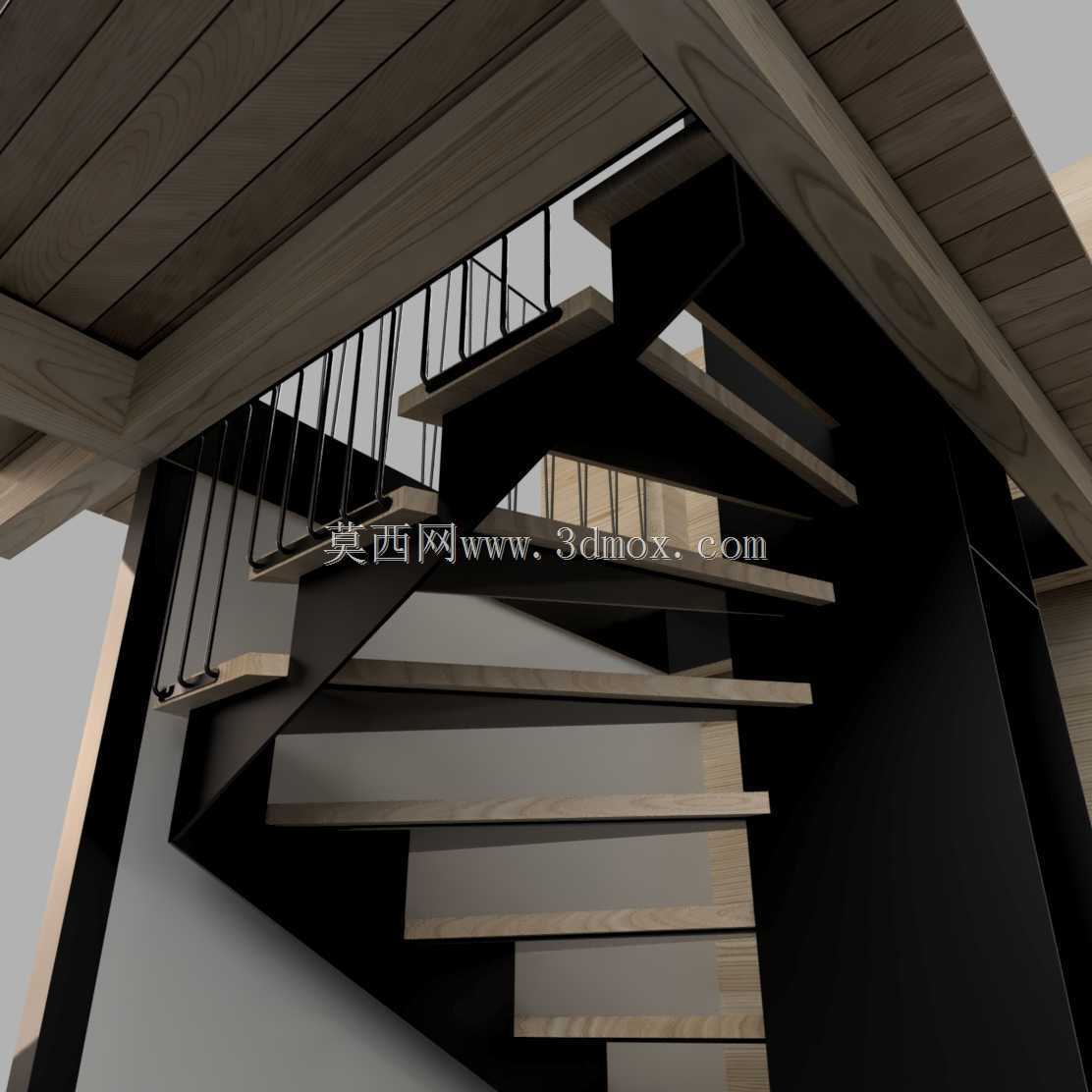

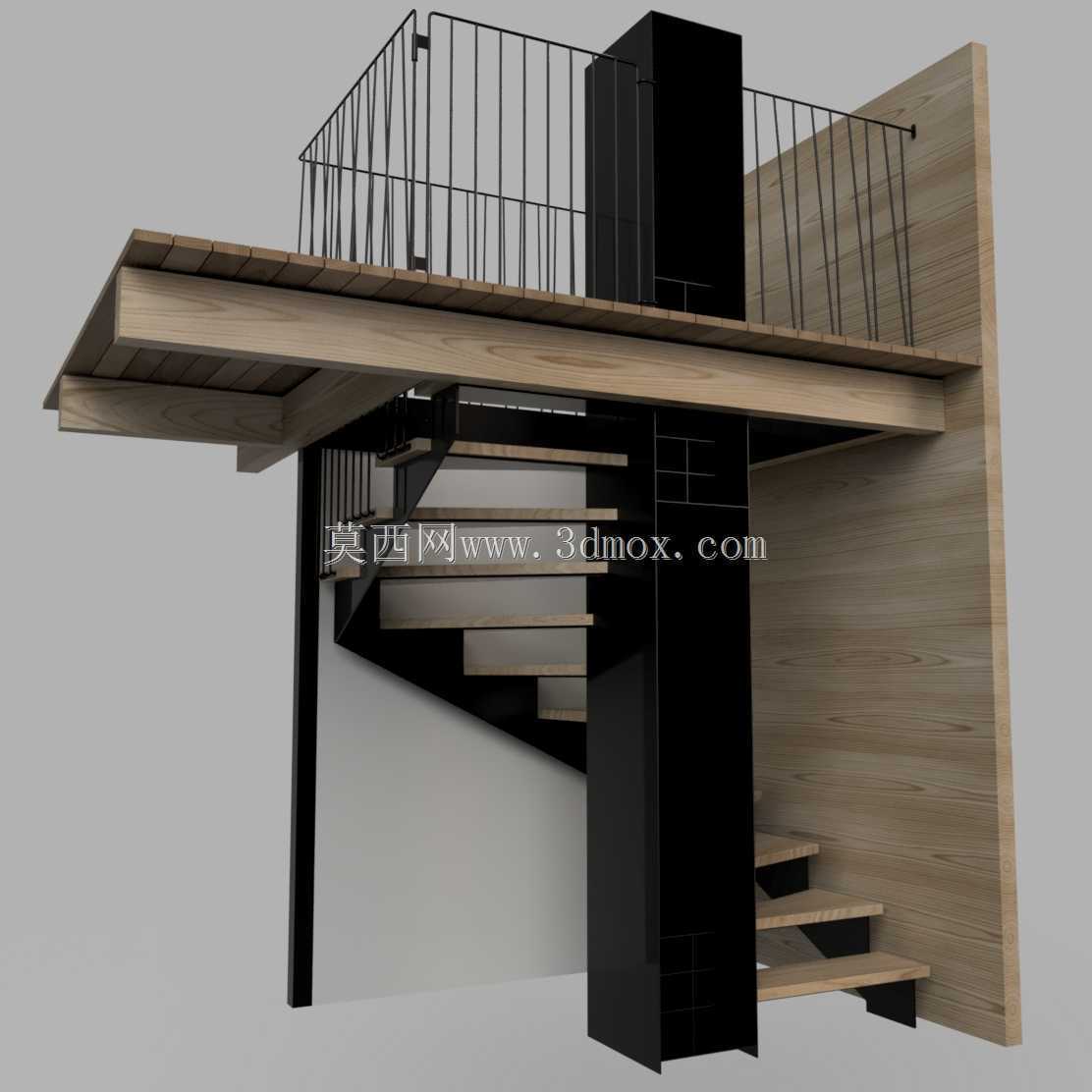

这套错层楼梯构件主要适配挑高复式住宅、山地度假小屋的室内竖向交通场景，区别于传统现浇混凝土楼梯的厚重感，采用钢木混合受力结构，在有限的室内空间里兼顾通行功能与视觉通透感，避免实体梯段遮挡采光，适配原木风、工业风的室内硬装基调。从受力逻辑来看，设计阶段放弃了传统双侧梯梁的冗余结构，采用单侧竖向钢柱作为核心受力支撑，梯段踏步采用悬挑式固定方式，每级踏步的根部通过预埋螺栓与钢柱、侧墙结构件刚性连接，踏步主体采用多层实木板压合而成，表面做防滑耐磨处理，单步踏步的有效通行宽度控制在850mm以上，踏步高度控制在170mm的人体工程学舒适区间，避免上下通行时的抬脚疲劳。上层平台的悬挑结构同样依托核心钢柱与侧墙的固定点传递荷载，平台边缘设置竖向圆钢护栏，护栏立杆间距严格控制在110mm以内，防止儿童穿行发生坠落风险，护栏顶部设置通长实木扶手，扶手高度距平台完成面1050mm，符合民用建筑室内防护的强制要求。设计过程中重点核算了安装边界条件，核心钢柱需要从底层地面一直贯通固定到上层楼板结构层，固定端采用膨胀螺栓与结构楼板刚性连接，不能直接固定在装饰面层上，避免长期受力出现松动偏移；侧墙的固定点需要打入墙体内部至少120mm，确保悬挑踏步的抗倾覆力矩满足荷载要求，整套梯段的投影长度根据室内层高做适配调整，在3米层高的常规复式空间里，梯段水平投影长度控制在3.2米左右，不会占用过多室内使用面积。实际应用中，这类楼梯不需要在现场做大量湿作业，所有钢构件在工厂完成预制、表面做黑色哑光防锈喷涂，木构件提前做封边防水处理，现场只需要完成定位固定即可，安装周期比传统现浇楼梯缩短70%以上，后期维护只需要定期检查连接螺栓的紧固度、木踏步表面的磨损情况即可。护栏的竖向圆钢采用直径16mm的实心圆钢，与扶手、平台边框采用焊接固定，焊口位置做打磨抛光后补喷同色漆，避免出现尖锐毛刺。踏步的悬挑端做了轻微的倒角处理，避免磕碰受伤，上层平台的木饰面与墙面木作做同色处理，保证视觉上的整体性，核心钢柱同时兼顾了竖向走线的功能，后期可以将照明线路隐藏在钢柱内部，在踏步下方安装感应式踏步灯，提升夜间通行的便利性。
