复古金属自行车车架三维结构设计

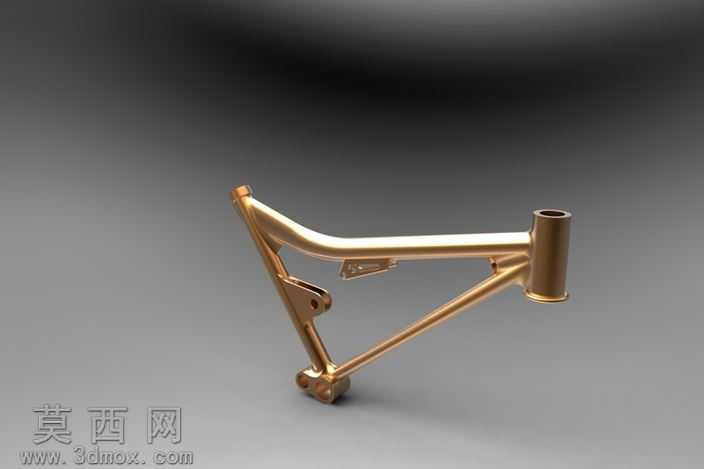

本自行车车架三维模型采用Pro/Engineer Wildfire5.0完成全参数化建模，建模过程严格遵循自行车车架的力学设计逻辑与实际生产的尺寸规范，从核心的头管、上管、下管、座管、后下叉、后上叉六大基础构件出发，先通过草绘绘制各管材的中心轨迹线，精准把控各管材之间的衔接角度，其中头管与上管、下管的衔接角度经过反复校准，匹配常规自行车的转向操控需求，后三角的座管与后上下叉的夹角也符合标准自行车的后轮安装、骑行发力的力学要求。建模时采用扫掠特征生成各段管材的基础实体，针对管材衔接的焊道位置，采用圆角过渡与局部加厚的特征处理，还原真实金属车架焊接位置的结构形态，避免应力集中的结构缺陷，同时预留了前叉安装、车把转向、座管固定、后轮轴安装、刹车组件挂载等标准安装位，所有安装孔位的尺寸、位置都符合通用自行车配件的装配标准，可直接用于后续的整车装配模拟。材质渲染阶段采用抛光古铜金属材质，调整金属材质的反射率、粗糙度参数，还原金属管材经抛光处理后的温润金属光泽，在焊道位置适当提高粗糙度数值，模拟焊接位置打磨后的细微质感差异，渲染场景采用柔和的漫反射打光，避免过强的反光掩盖车架本身的结构线条，能够清晰展现车架的流畅轮廓与各构件的衔接关系。设计过程中充分考虑车架的受力特性，上管采用微弧的流线造型，既提升车架的视觉美感，也能优化纵向受力的传导路径，下管采用相对粗壮的管径设计，承担骑行过程中来自脚踏发力与路面颠簸的主要冲击力，后三角结构采用紧凑的三角布局，提升骑行时的发力传导效率，整体结构在保证结构强度的前提下尽可能优化管材布局，兼顾轻量化与结构刚性的平衡，模型完整还原了复古风格金属自行车车架的所有结构细节，可用于自行车结构教学、外观设计验证、改装方案模拟等场景。
