自行车通风散热盘式制动转子设计

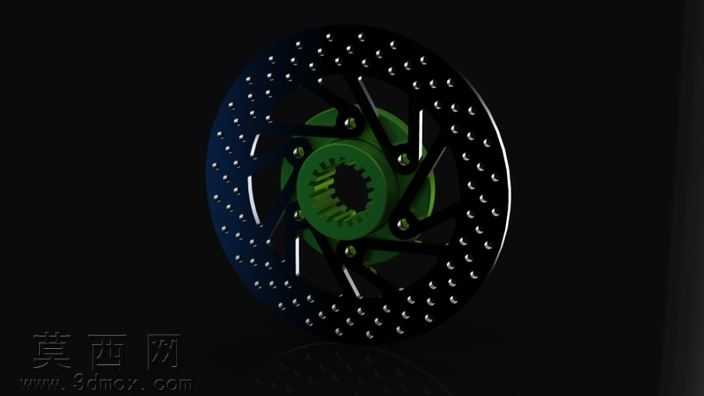

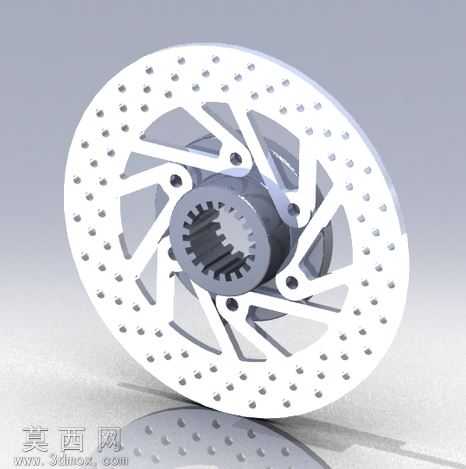

本作品为自行车用盘式制动器转子三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对转子的每一处结构特征都做了可编辑的参数化约束，方便后续根据不同车型的制动需求调整尺寸参数。模型整体采用环形对称结构设计，中心设置花键轴孔结构，可与轮毂花鼓实现精准周向定位与扭矩传递，花键齿形参数符合通用自行车花鼓的配合标准，保证装配时的同轴度与传动稳定性。转子盘面采用辐射状支撑筋搭配密集通风孔的组合结构，辐射状支撑筋从中心花键毂向外延伸至制动摩擦环，在保证整体结构刚度、承受制动钳夹紧力不发生形变的同时，搭配盘面均匀排布的圆形通风孔，可在车轮转动过程中形成顺畅的空气流道，快速带走制动摩擦产生的热量，避免长时间制动导致的热衰减问题，提升制动系统的可靠性与使用寿命。建模过程中对制动摩擦面做了平面度公差约束，保证摩擦面与来令片的接触面积均匀，避免制动时出现抖动、异响等问题；支撑筋与中心毂、摩擦环的连接位置均做了圆角过渡处理，既可以降低应力集中风险，提升结构抗疲劳强度，也还原了实际零件的压铸加工工艺特征。渲染阶段采用金属材质表现，中心花键毂做了深色金属质感处理，模拟钢制零件的表面处理效果，制动盘面采用亮银色金属材质，还原不锈钢制动盘的真实质感，通过光影调整突出通风孔与支撑筋的结构层次，清晰展现转子的内部结构与设计细节。整个模型的结构设计兼顾了轻量化与结构强度，在满足制动性能要求的前提下尽可能去除冗余材料，降低转子自身重量，适配自行车轻量化的设计趋势，可用于自行车制动系统的结构教学、装配仿真以及定制化零件开发参考。
