双座螺旋桨教练机外观结构三维数模

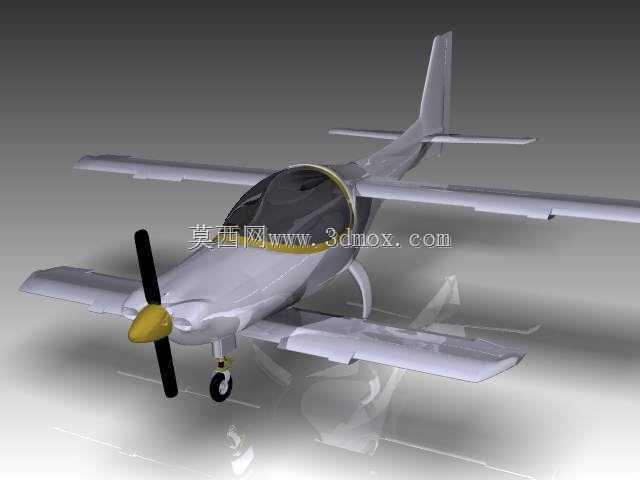

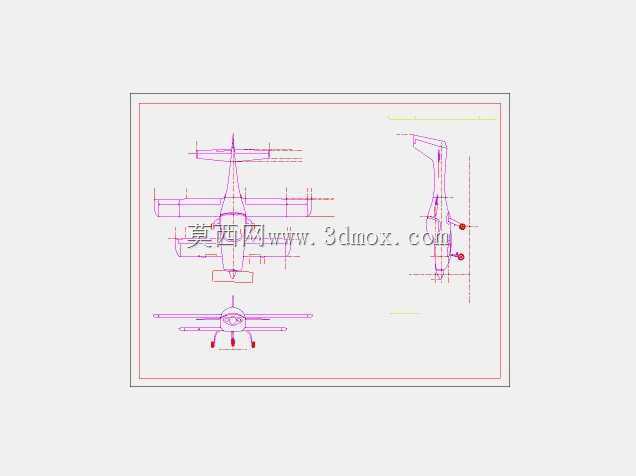

这款双座单发螺旋桨飞机的三维数模，完整还原了初级教练机的整机结构与气动外形，可直接用于通航装备结构教学、飞行模拟场景搭建、航空科普展项开发等场景。作为面向初级飞行训练场景开发的机型，整机采用下单翼常规布局，前三点固定式起落架的设计，在建模阶段就充分考虑了新手飞行员操作时的容错空间，起落架结构预留了足够的接地缓冲行程，主起落架与机身承力框的连接位置做了结构强化，能够承受训练过程中粗暴着陆带来的冲击载荷。机身采用流线型纺锤体设计，座舱段设置了串列双座布局，风挡与座舱盖的曲面弧度完全匹配真实机型的视野要求，建模时对座舱盖的黄金分割装饰线、机身与机翼的整流过渡段都做了曲面连续处理，保证数模外观的气动还原度。动力段采用前置两叶螺旋桨搭配整流罩的设计，螺旋桨桨叶的翼型截面完全符合低速飞行的推力需求，桨毂整流罩与发动机舱的过渡曲面做了顺滑处理，减少飞行过程中的阻力干扰。水平尾翼与垂直尾翼的布局位置经过气动校核，建模时保留了尾翼与机身尾段的连接结构细节，舵面的偏转边界在数模中做了明确的结构限位，可直接用于飞行动画的舵面联动设置。机翼采用矩形平直翼设计，翼型为低速高升力翼型，机翼与机身的连接位置设置在机身下部承力段，机翼内部预留了燃油箱的安装空间，数模中可清晰看到机翼与机身的对接法兰结构，方便后续做结构拆分演示。从安装边界来看，整机翼展、机身长度、机高的比例完全符合真实轻型教练机的尺寸规范，起落架轮距的设置保证了地面滑行时的侧向稳定性，前轮转向结构的连接位置在数模中做了清晰的结构表达，可用于地面滑行模拟的结构演示。在实际应用层面，该数模既可以作为航空院校机械类专业的曲面建模教学案例，帮助学习者掌握大曲率连续曲面的建模技巧，也可以导入飞行模拟软件作为初级教练机的载具模型，还能用于通航展会的展品3D打印原型制作，其结构细节的还原度能够满足不同场景下的使用需求。建模过程中对机身蒙皮的分块线、检修口盖的位置都做了细节刻画，没有过度简化结构特征，保证数模的工程参考价值。
