翼展102cm固定翼航模骨架结构设计

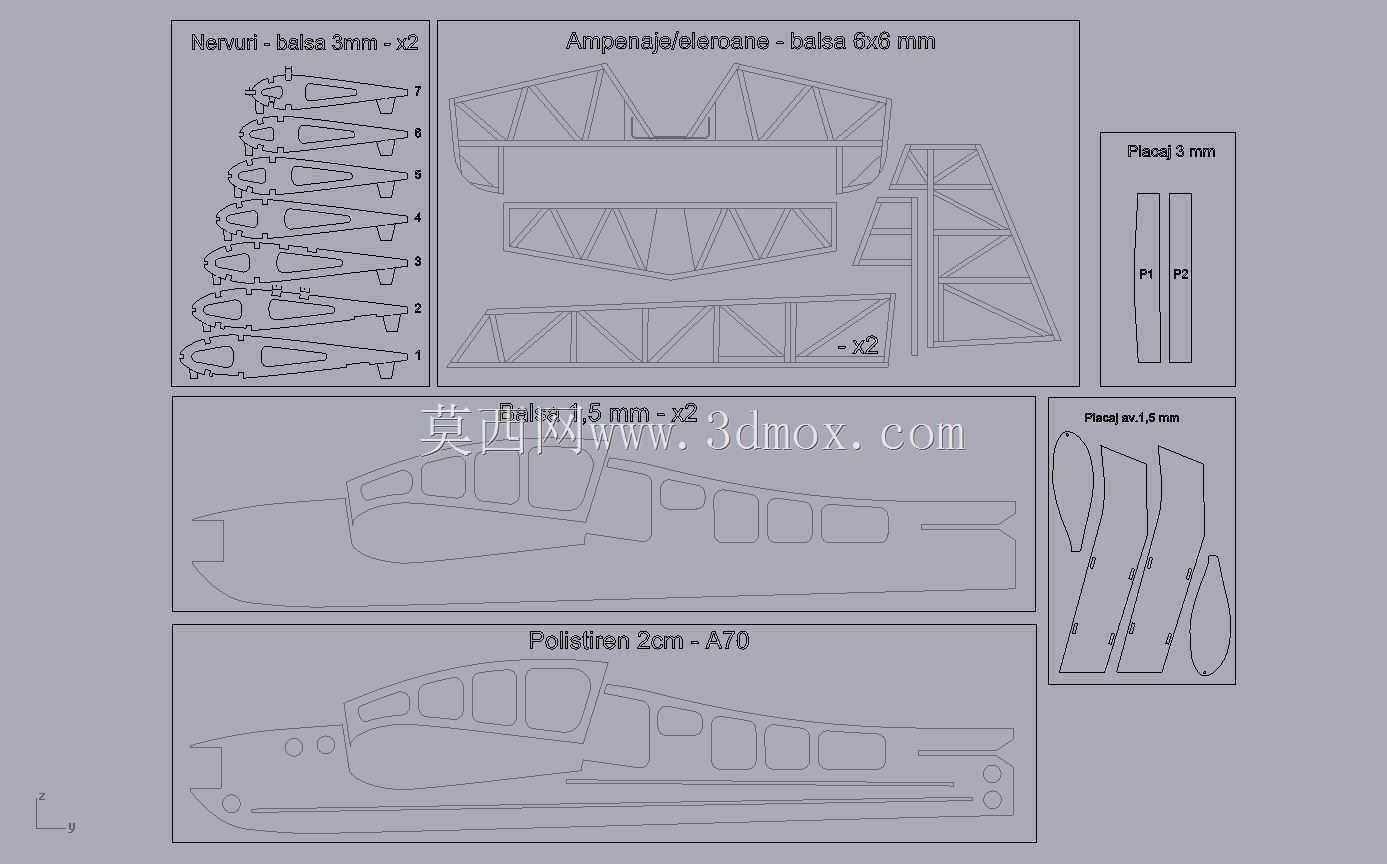

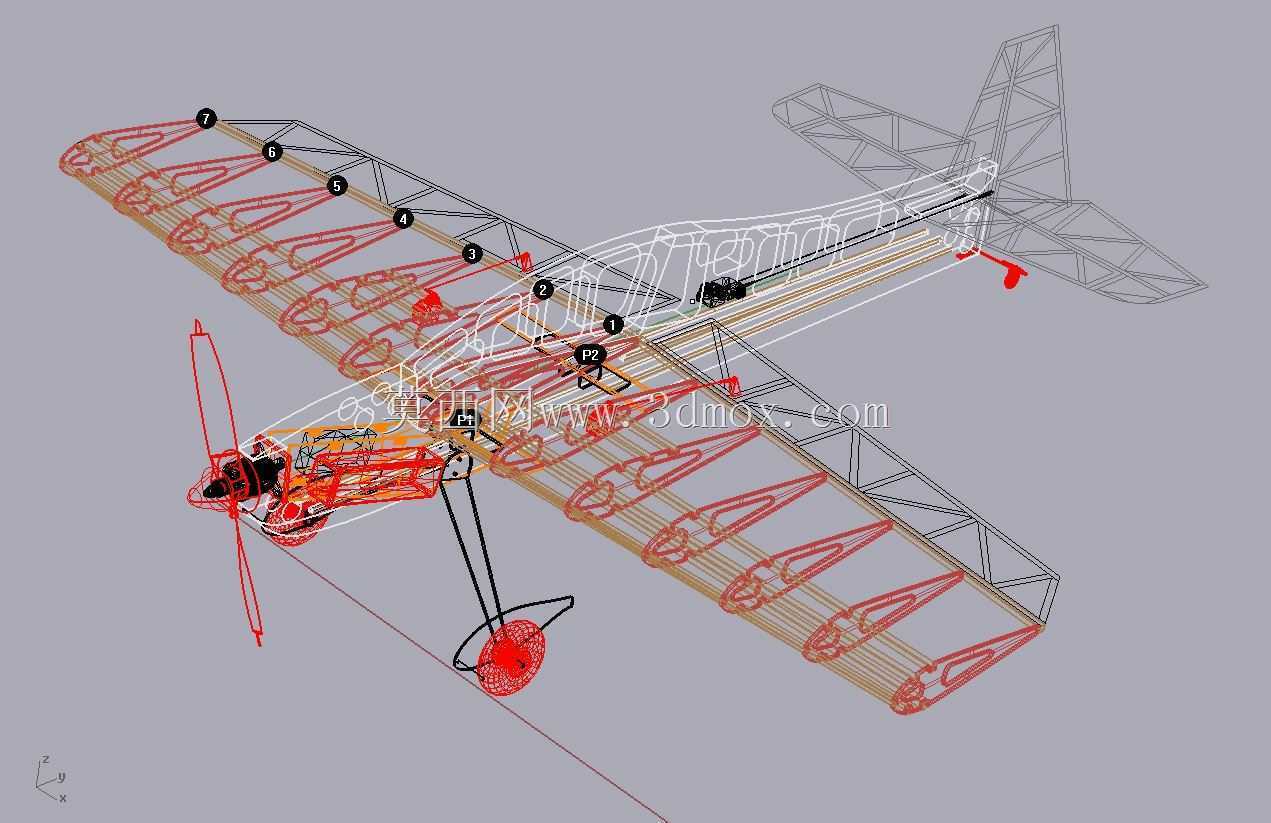

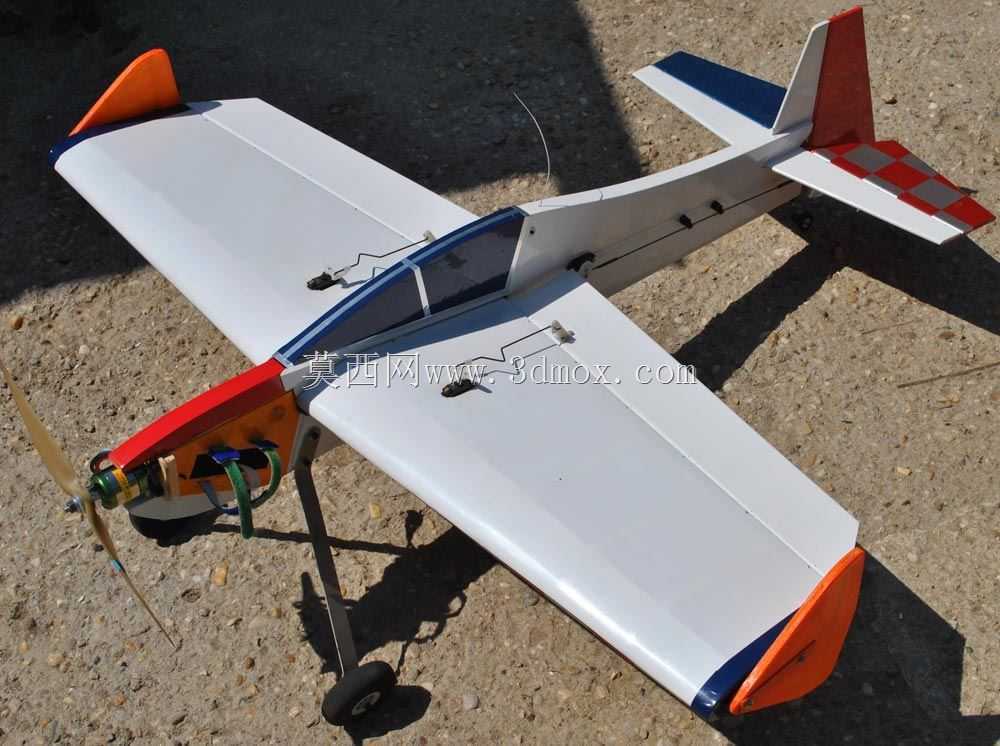

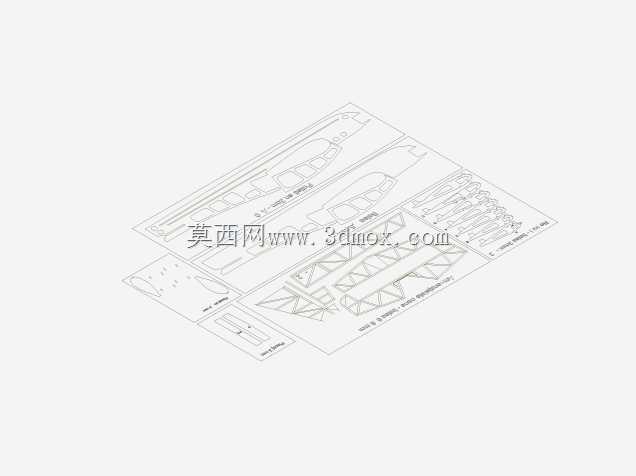

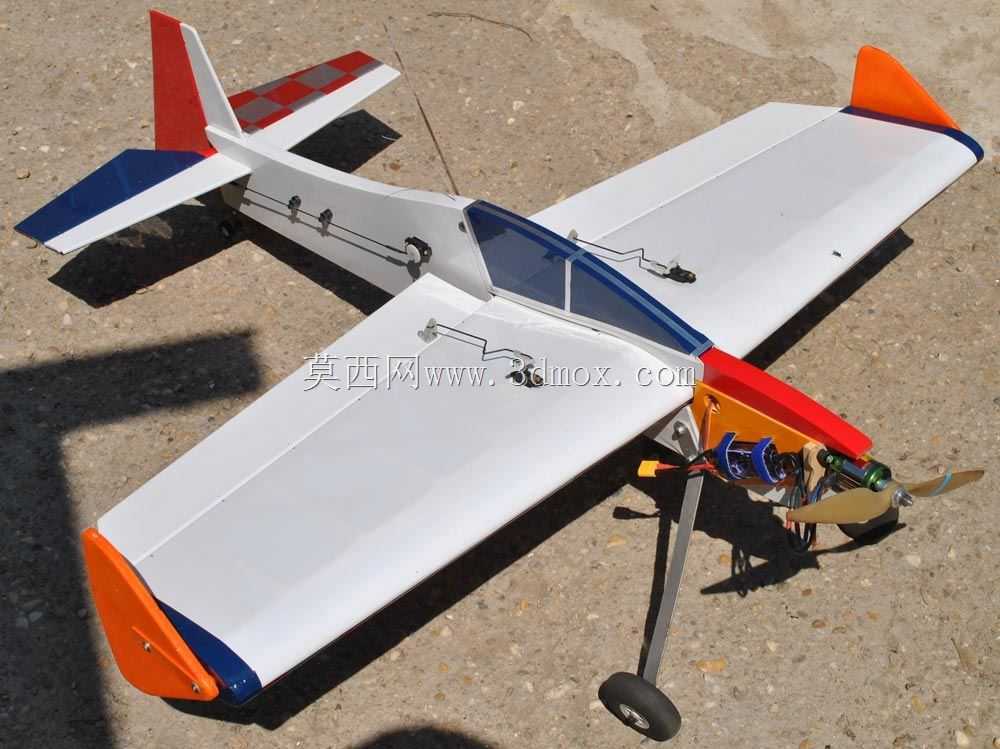

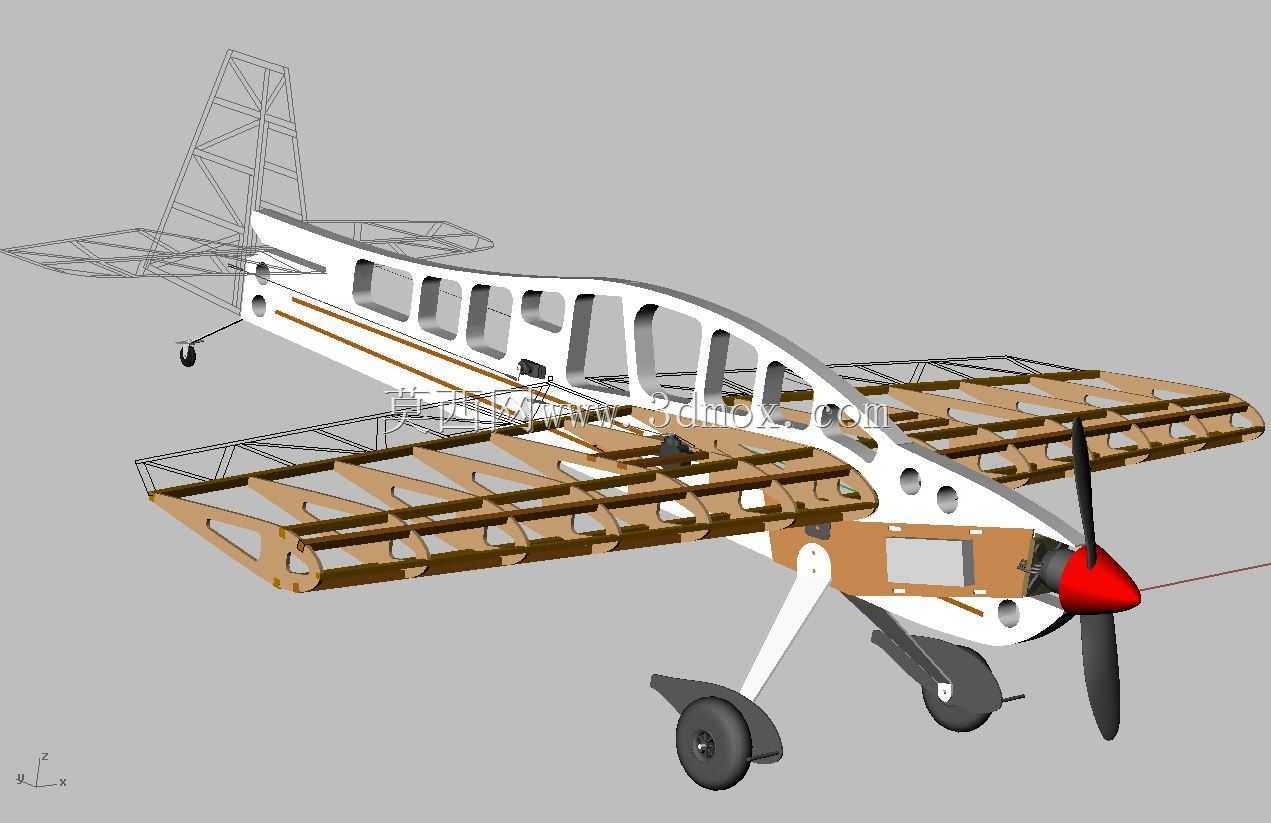

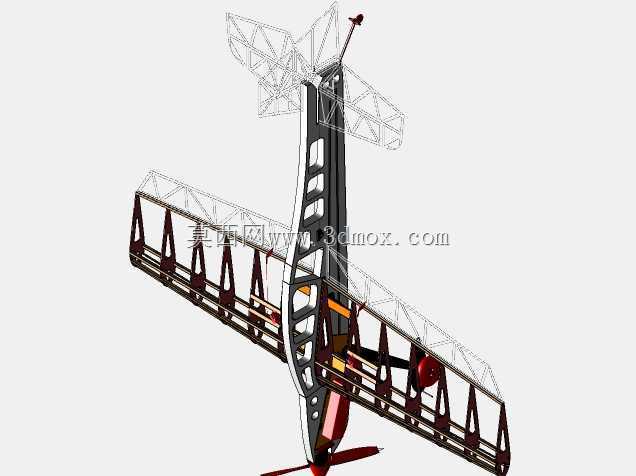

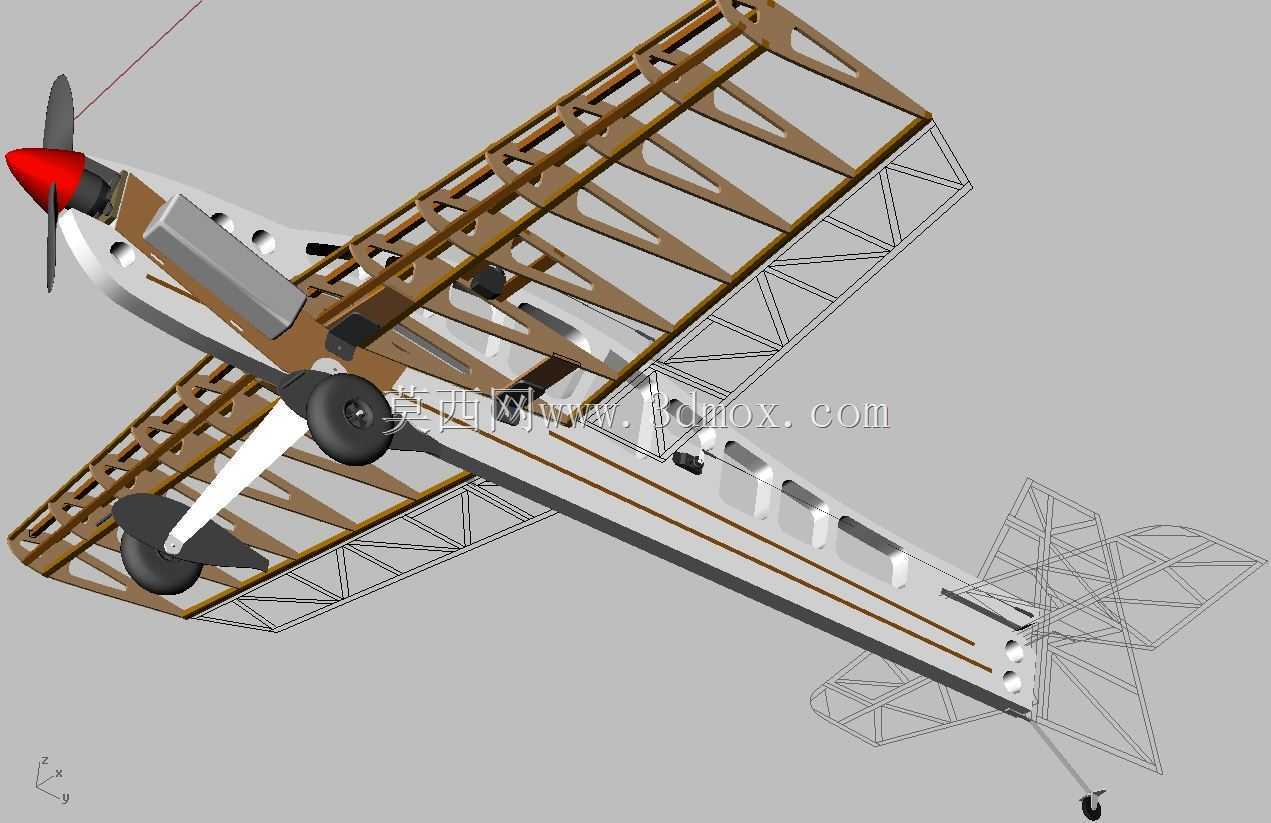

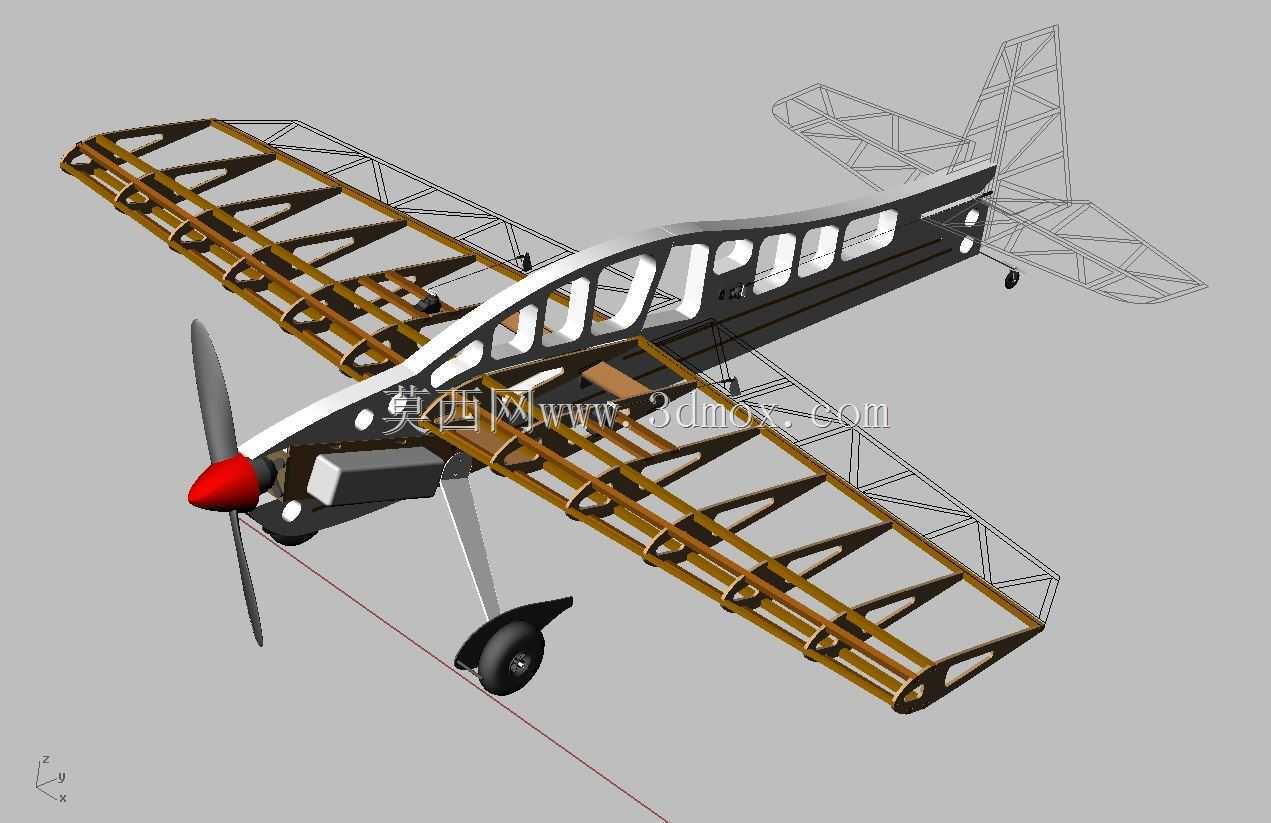

这款翼展102cm的固定翼航模采用桁架式骨架设计，主要面向航模爱好者的DIY组装与特技飞行场景，可适配30-40级电动动力系统或同级别油动动力单元，完成3D特技、航线飞行等多种飞行科目。从结构设计逻辑来看，机身与机翼均采用隔框加纵梁的构架形式，机翼段以斜撑加强的翼肋作为主要承力单元，沿翼展方向布置前后两根主翼梁，翼肋之间通过斜向支撑条形成稳定的三角受力结构，在保证机翼气动外形精度的同时，将结构重量控制在较低水平，满足航模对推重比的严苛要求。机身前段对应动力舱、设备舱的位置做了局部加强设计，预留了电机安装座、电池舱、舵机安装位的安装边界，可兼容市面上主流的标准尺寸航模配件，不需要额外对结构进行切割修改即可完成设备装配。尾翼部分同样采用镂空桁架结构，平尾与垂尾的翼肋间距经过优化，在保证操纵面刚性的前提下减少不必要的结构重量，避免尾段过重带来的重心配平难题。起落架采用后三点式布局，主起落架安装在机翼根部的加强隔框位置，可承受常规降落的冲击载荷，尾轮直接与方向舵联动，提升地面滑行时的转向操控性。从安装边界来看，机身宽度在设备舱段最大为92mm，可容纳最大3S 2200mAh规格的锂电池，机头整流罩内径适配28mm直径的外转子无刷电机，螺旋桨适配范围为10-12寸尺寸。整个骨架的杆件连接位置均设计了定位卡槽，组装时不需要复杂的工装夹具即可完成精准对位，降低DIY制作的难度，蒙皮铺设后可形成光滑的气动外形，兼顾结构强度与飞行性能。设计过程中针对特技飞行的大过载工况，对机翼根部、机身与尾翼连接段、起落架安装位等应力集中区域做了局部补强，避免大机动动作下出现结构变形甚至断裂的问题，同时所有受力杆件的排布方向均与飞行过程中的主要载荷方向匹配，最大化利用材料的力学性能，在结构冗余度与重量控制之间找到合理的平衡点。
