深沟球型滚动轴承三维结构设计

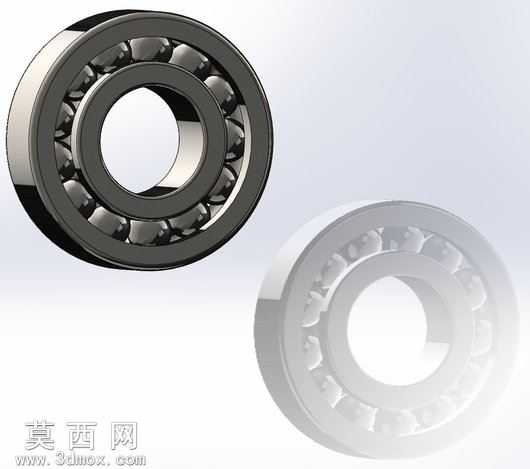

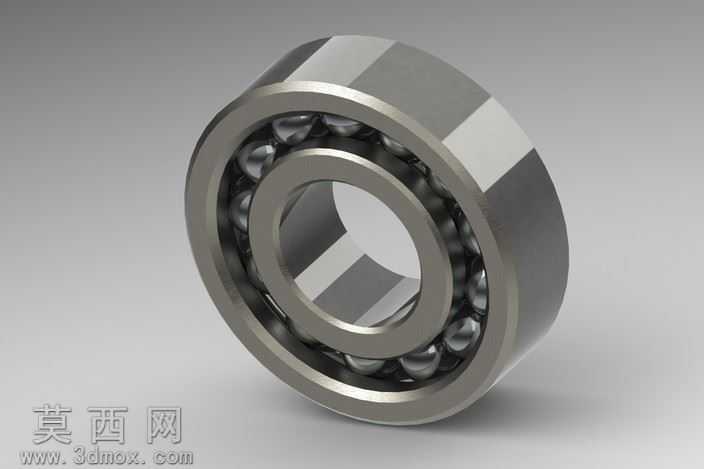

本次设计的球轴承三维模型，参考经典6203型深沟球轴承的结构比例开展建模工作，建模过程中重点还原轴承的核心组成结构，包含外圈、内圈、滚动钢球、保持架四个核心部分，各部件的尺寸比例严格参照通用轴承的实际参数进行匹配，保证结构的合理性与还原度。建模阶段首先绘制内外圈的旋转截面草图，通过旋转凸台命令生成内外圈的基础实体，针对内外圈上的滚道结构，通过精确的圆弧尺寸约束，保证滚道曲率与钢球球面的匹配度，让钢球能够与滚道形成合理的接触配合，还原真实轴承的滚动接触特性。钢球部分采用标准球体特征生成，按照深沟球轴承的钢球排布数量，沿轴承圆周方向进行均匀阵列，保证每颗钢球的球心均处于轴承的节圆直径上，相邻钢球的间距保持一致，还原真实轴承的钢球排布规律。保持架部分采用兜孔式结构设计，通过拉伸、切除命令生成兜孔结构，每个兜孔对应一颗钢球，对钢球形成均匀的分隔约束，避免钢球在运转过程中发生相互摩擦碰撞，还原保持架的实际功能。材质与渲染阶段，为内外圈与钢球赋予高铬轴承钢材质，调整材质的金属反射参数，还原轴承钢经精密加工后的亮面金属质感，表面添加细微的磨削纹理效果，模拟真实轴承加工后的表面状态；保持架部分赋予冲压钢板材质，调整材质的粗糙度参数，还原冲压保持架的哑光金属质感。渲染过程中采用柔和的工业产品打光方案，通过多组面光源从不同角度照射模型，突出轴承的环形结构层次与金属材质反光特性，同时添加半透明的虚影效果展示轴承的装配关系，让观看者能够清晰分辨各部件的位置与配合状态。设计过程中重点考量轴承的运转逻辑，保证钢球与内外圈滚道的接触关系符合实际轴承的运动特性，模型整体结构完整，各部件无干涉，既还原了通用球轴承的外观形态，也准确呈现了其内部的装配结构，可用于机械结构演示、五金配件展示、机械原理教学等场景，能够直观展现深沟球轴承的组成结构与工作原理，帮助观看者理解滚动轴承如何通过钢球的滚动实现低摩擦的旋转支撑功能。
