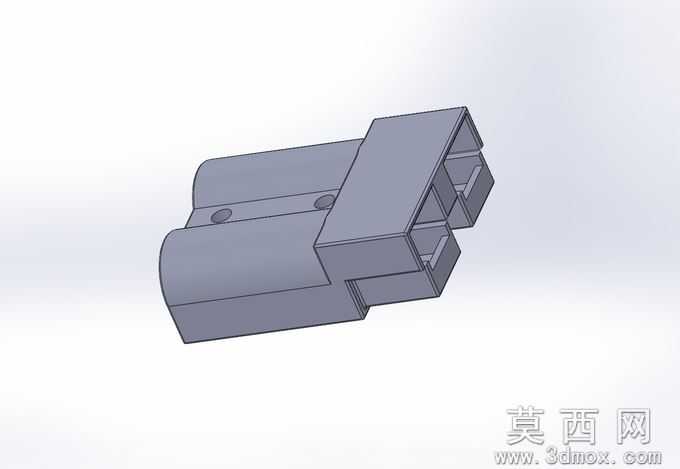

叉车用插接式电池快速连接构件

本作品为叉车供电系统配套的电池快速连接构件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循工业接插件的尺寸配合规范，对插接卡位、端子容纳腔、对接导向结构均做了精准的尺寸约束，确保构件在实际使用中可实现无卡滞的快速插拔操作。模型构建阶段先以草图绘制构件的整体轮廓基准，通过拉伸、切除、拔模等基础特征完成主体基体的搭建，针对插接端的导向斜面做了15度的拔模角度处理，可在对接过程中自动修正对位偏差，降低插接操作的对位难度；主体上的定位凸点采用沉台特征设计，与配套接插件的凹位形成过盈配合，可避免车辆运行振动导致的连接松脱问题，保障供电回路的接触稳定性。材质设定上，构件外壳部分选用阻燃增强尼龙材质，渲染时赋予材质哑光深灰的工程塑料质感，表面添加细微的磨砂纹理效果，还原工业接插件外壳的真实触感；内部预留的端子安装位做了分隔筋设计，将正负极接插区域完全隔离，避免极间接触造成的短路风险，分隔筋的厚度设置为2mm，兼顾绝缘强度与构件整体的结构紧凑性。设计思路围绕叉车场景的高频换电需求展开，摒弃传统螺栓紧固的接线方式，采用快插式结构实现电池与车辆供电回路的秒级对接，构件的手持部位做了圆弧过渡处理，无尖锐棱角，方便操作人员戴劳保手套完成插拔操作；对接端的防呆结构采用不对称卡位设计，可从物理层面杜绝正负极反接的操作失误，提升电池更换过程的安全性。模型的圆角处理遵循工业设计的工艺要求，所有外露棱边均做了R0.5-R2不等的圆角过渡，既避免注塑生产过程中的应力集中问题，也能减少使用过程中棱边磕碰造成的构件损坏，整体结构无冗余设计，在满足连接强度、绝缘防护、防呆防松功能的前提下，尽可能压缩构件的整体体积，减少在叉车电池仓内的安装空间占用。
