海上油气开发沉箱井口保护支撑结构

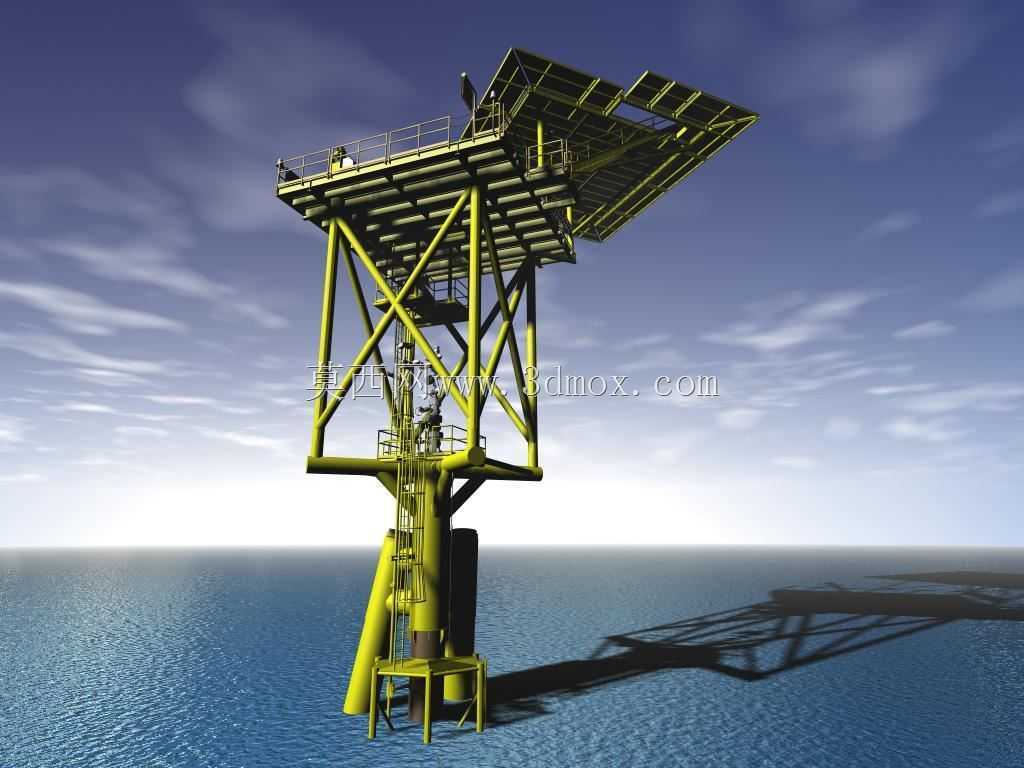

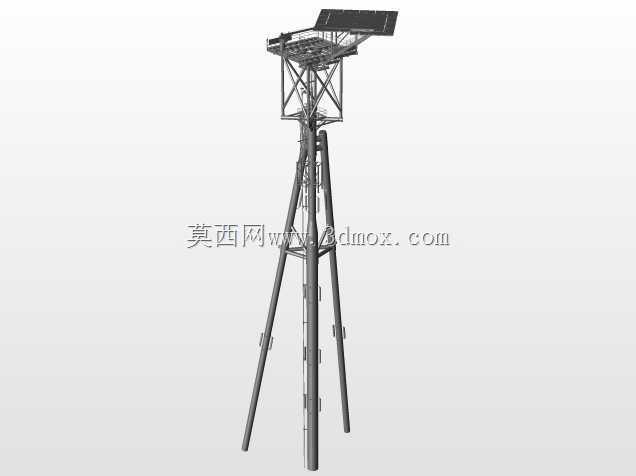

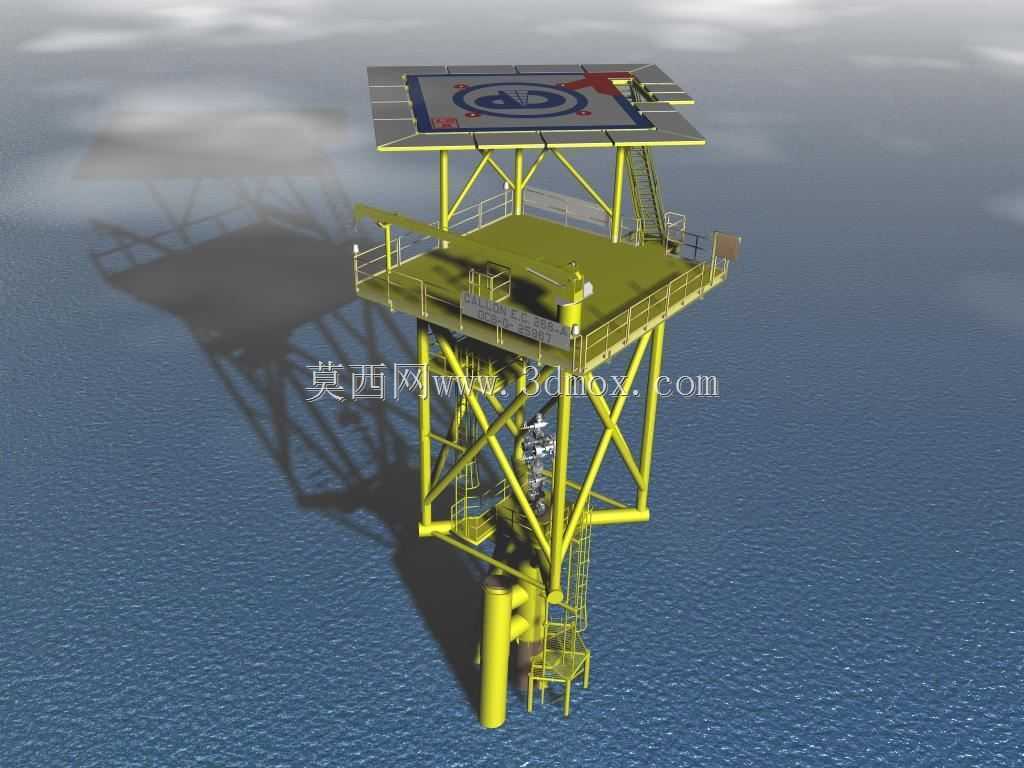

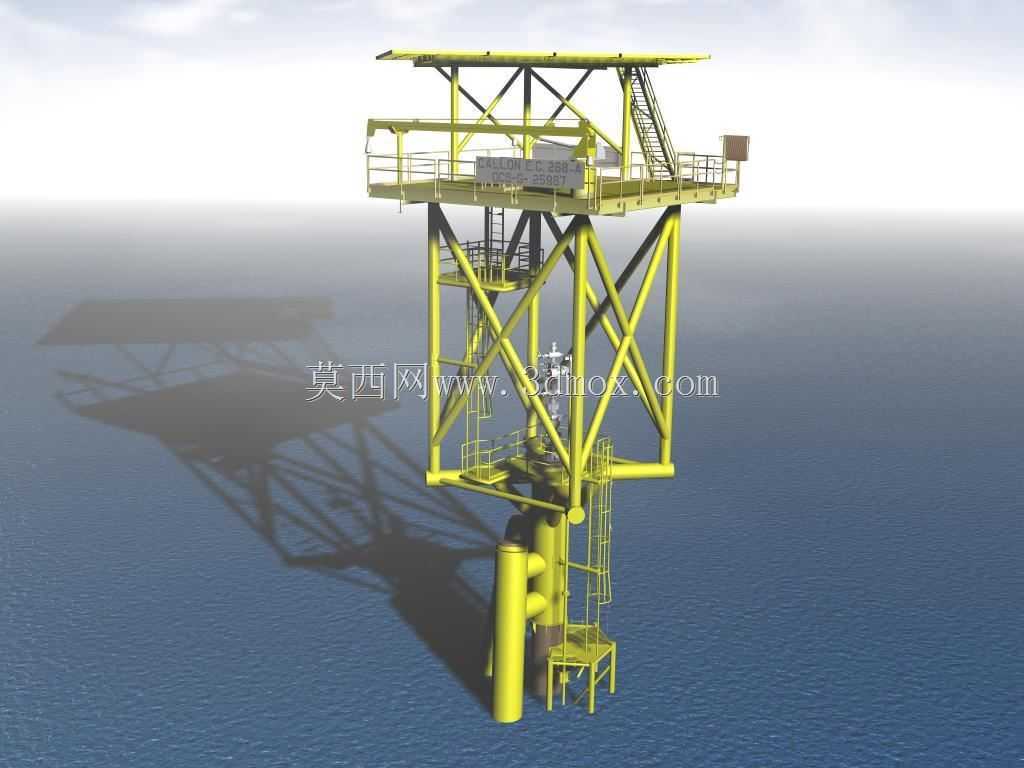

在近海油气资源开发作业场景中，这类沉箱保护支撑结构是井口区域核心的防护承载单元，区别于常规固定式导管架平台的整体桁架设计，该结构聚焦井口沉箱的防护与附属功能集成，主要作用是隔绝海浪冲击、浮冰碰撞、船舶停靠剐蹭对水下井口及配套管线的损伤，同时为上部作业设施提供稳定的承载基础。结构下部采用单主桩搭配斜向支撑腿的固定形式，主桩直接嵌入海床持力层，三根倾斜支撑腿沿周向120度分布，抵消海浪横向载荷与上部结构的倾覆力矩，主桩外侧预留阳极安装位，可直接固定牺牲阳极块，无需额外焊接附属支架，减少水下安装作业量。中部设置多层环形作业平台与直爬梯通道，爬梯外侧配备防坠护笼，满足运维人员上下通行的安全要求，平台踏板采用格栅板设计，可快速排走海浪溅起的积水，避免表面积水结冰或锈蚀，每层平台边缘设置1.2米高的防护栏杆，栏杆底部带150mm高的挡脚板，防止工具坠落至海面。上部结构集成了迷你导管架与甲板支撑框架，导管架位置对应水下井口的管线排布，预留了套管穿越的开孔与固定卡箍位，可直接完成井口采油树的安装对接，甲板区域划分出登船停靠区与直升机甲板支撑位，登船区靠船侧设置橡胶护舷安装座，可缓冲供应船停靠时的冲击力，直升机甲板支撑框架采用交叉斜撑加固，满足直升机起降时的动载荷承载要求，甲板边缘预留了救生设备、消防设施的安装接口，无需后期二次开孔改造。设计阶段充分考虑海洋高盐雾、高湿度的腐蚀环境，所有结构构件均预留腐蚀余量，外露钢结构表面采用重防腐涂层配套设计，水下区域的涂层与牺牲阳极的保护范围形成重叠覆盖，避免出现腐蚀防护盲区，结构的安装边界充分考虑海上作业船的吊装能力，整体可分为下部桩腿、中部桁架、上部甲板三个分段预制，海上作业时可依次吊装对接，减少海上高空作业的时长，对接位置采用法兰螺栓连接加焊接密封的形式，兼顾安装效率与结构强度。结构的外形尺寸适配浅海到中深水的井口作业需求，桩腿长度可根据海床地质条件与水深调整，上部甲板的面积可根据实际作业需求扩展，在满足井口防护核心功能的前提下，尽可能压缩结构整体重量，降低桩基承载负荷与建造成本。
