利勃海尔ltm1500起重设备结构设计

在大型工程吊装作业场景中，大吨位起重设备的结构合理性直接决定作业安全边界与工况适配能力，利勃海尔ltm1500作为千吨级全地面起重装备，其三维结构设计覆盖了从底盘承载、转台布局到臂架组合的全链路工程细节。从实际作业用途来看，该设备主要服务于风电塔筒吊装、大型桥梁构件架设、石化重型模块转运等对起重量与作业半径有极高要求的施工场景，区别于中小吨位起重机，其结构设计需要同时兼顾公路转场的通行限制与作业状态下的载荷分布合理性。

设计思路上，该结构优先考虑多工况下的应力传递路径，底盘部分采用多轴转向承载布局，每根车轴的悬挂支点位置都经过载荷校核，确保转场时轴荷符合公路运输规范，作业时支腿展开后的支撑边界能覆盖360度全回转作业的倾覆力矩范围，支腿的跨距参数、接地比压计算都在模型中做了对应结构体现，方便设计人员直接提取安装边界做施工场地规划。转台部分作为上下车载荷传递的核心节点，结构上做了箱型加强筋布局，回转支承的安装基面平面度要求、与变幅油缸的铰接点位置都做了精准还原，能直观呈现起升载荷从臂架到转台再到底盘支腿的完整传力路径，方便结构工程师做局部应力校核时快速定位关键受力面。

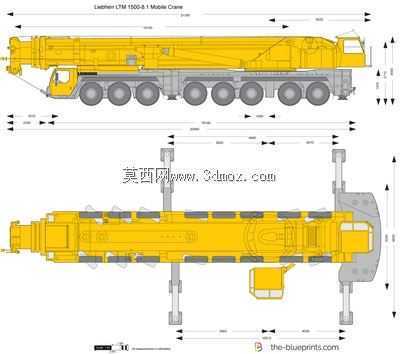

臂架系统采用多节伸缩臂搭配超起装置的组合结构，模型中还原了每节臂的搭接长度、伸缩油缸的布置位置，以及超起拉索的挂点结构，不同臂长组合下的臂架挠度变化对应的结构间隙都做了预留，避免实际伸缩作业中出现臂节干涉。外形尺寸方面，模型还原了设备收拢状态下的整车长度、宽度与高度参数，能直接用于转场路线的空间校核，作业状态下不同臂长、不同仰角对应的作业半径与起升高度边界也能通过模型直接测量，为施工方案编制提供直观的结构参考。对于起重设备研发、施工方案设计人员来说，该结构模型能快速帮助从业者理解大吨位起重机的布局逻辑，在做同类型设备改型设计、吊装工况模拟时，可以直接参考其载荷传递路径设计、支腿跨距匹配逻辑以及臂架伸缩的空间布局思路，减少前期方案阶段的结构试错成本。
