带检修通道的三脚架式通风臂结构

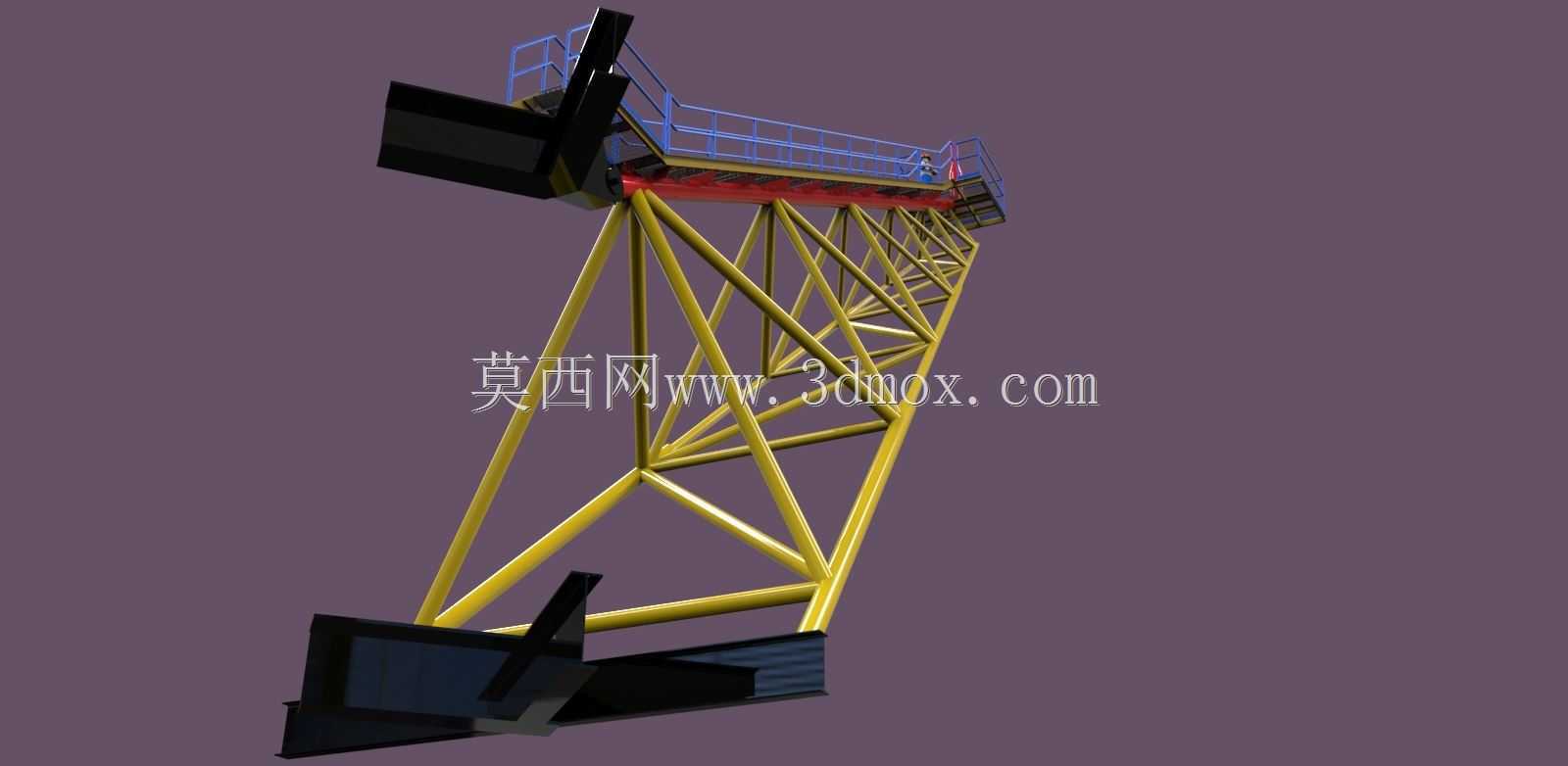

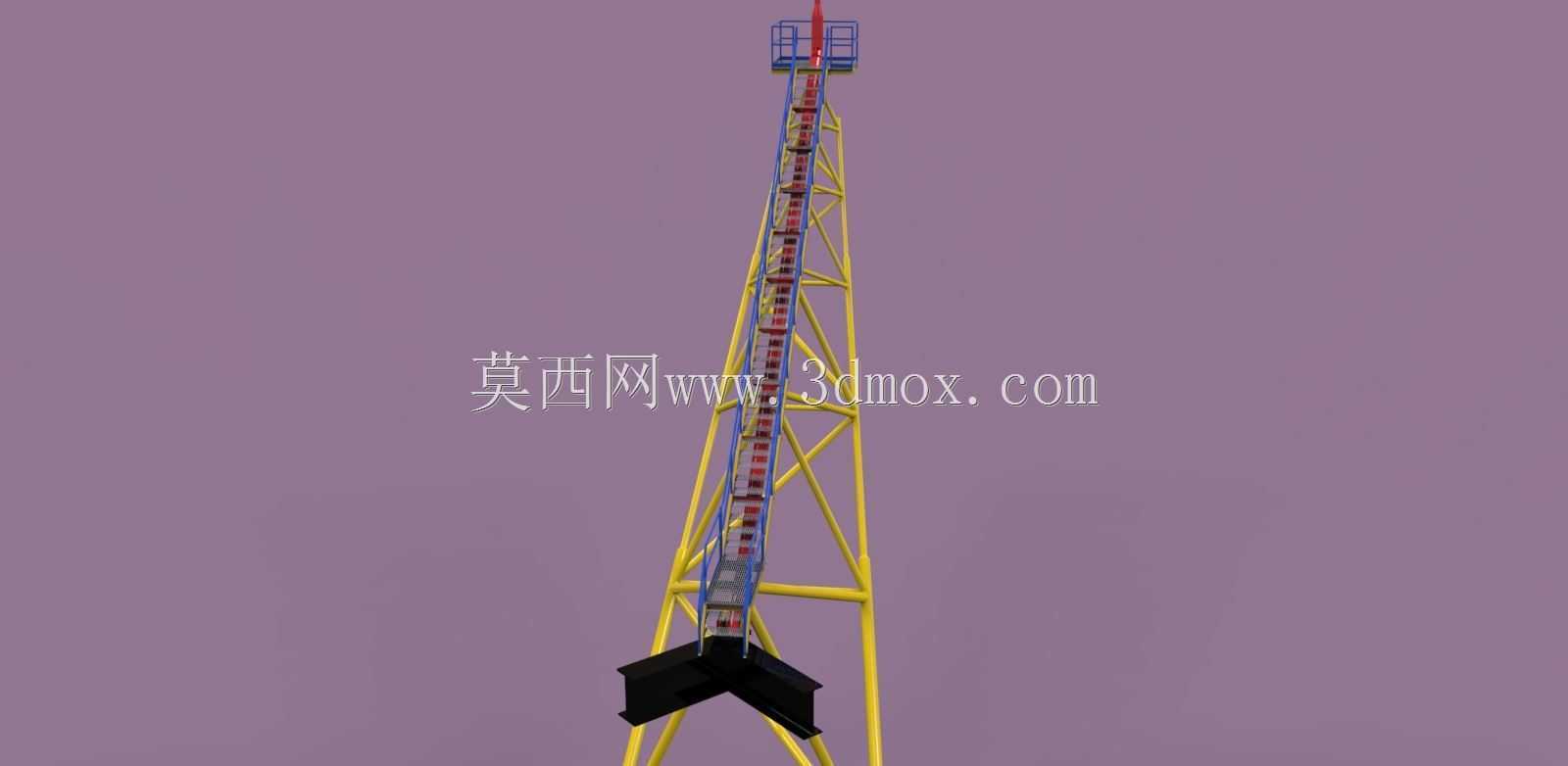

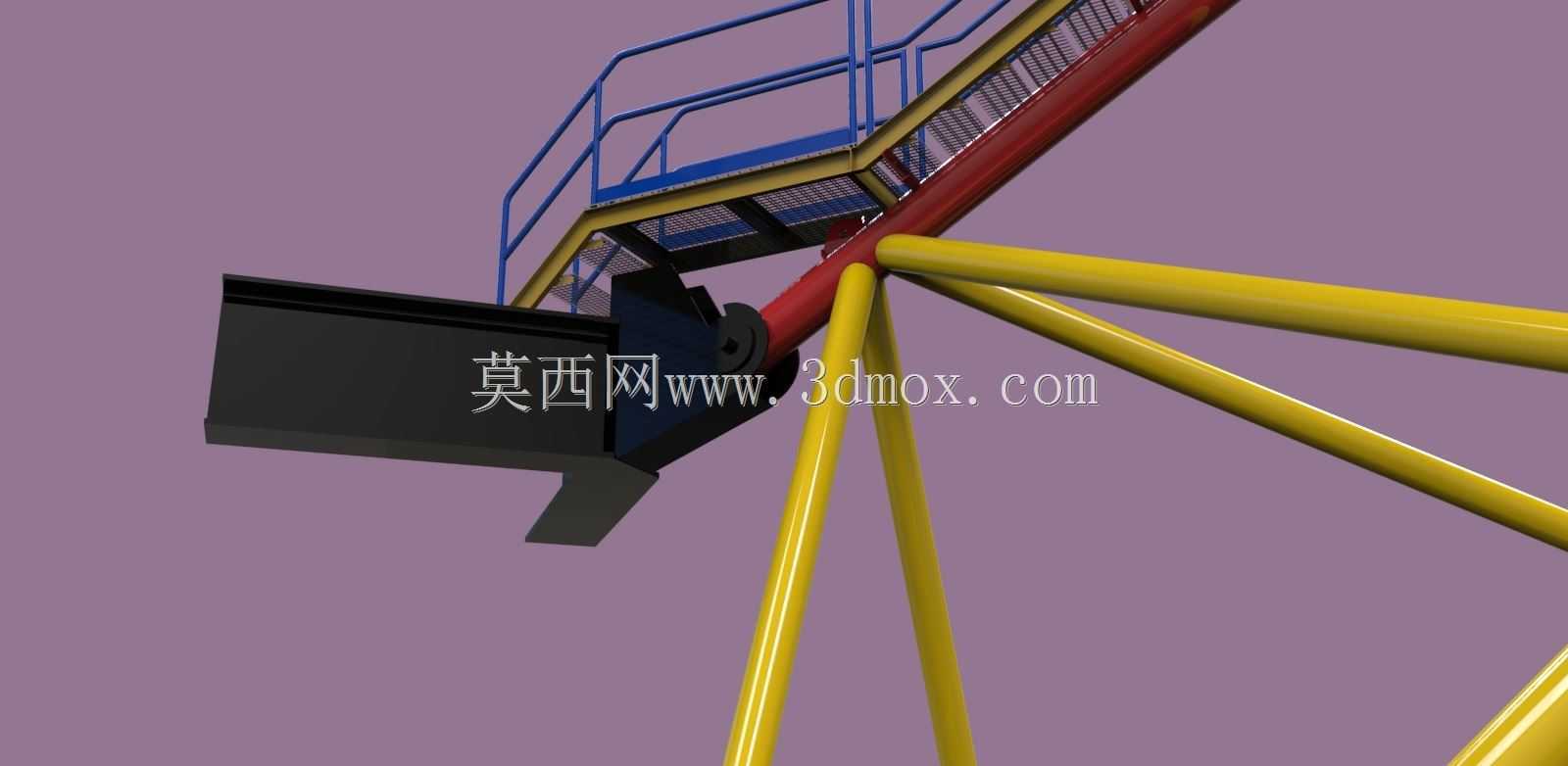

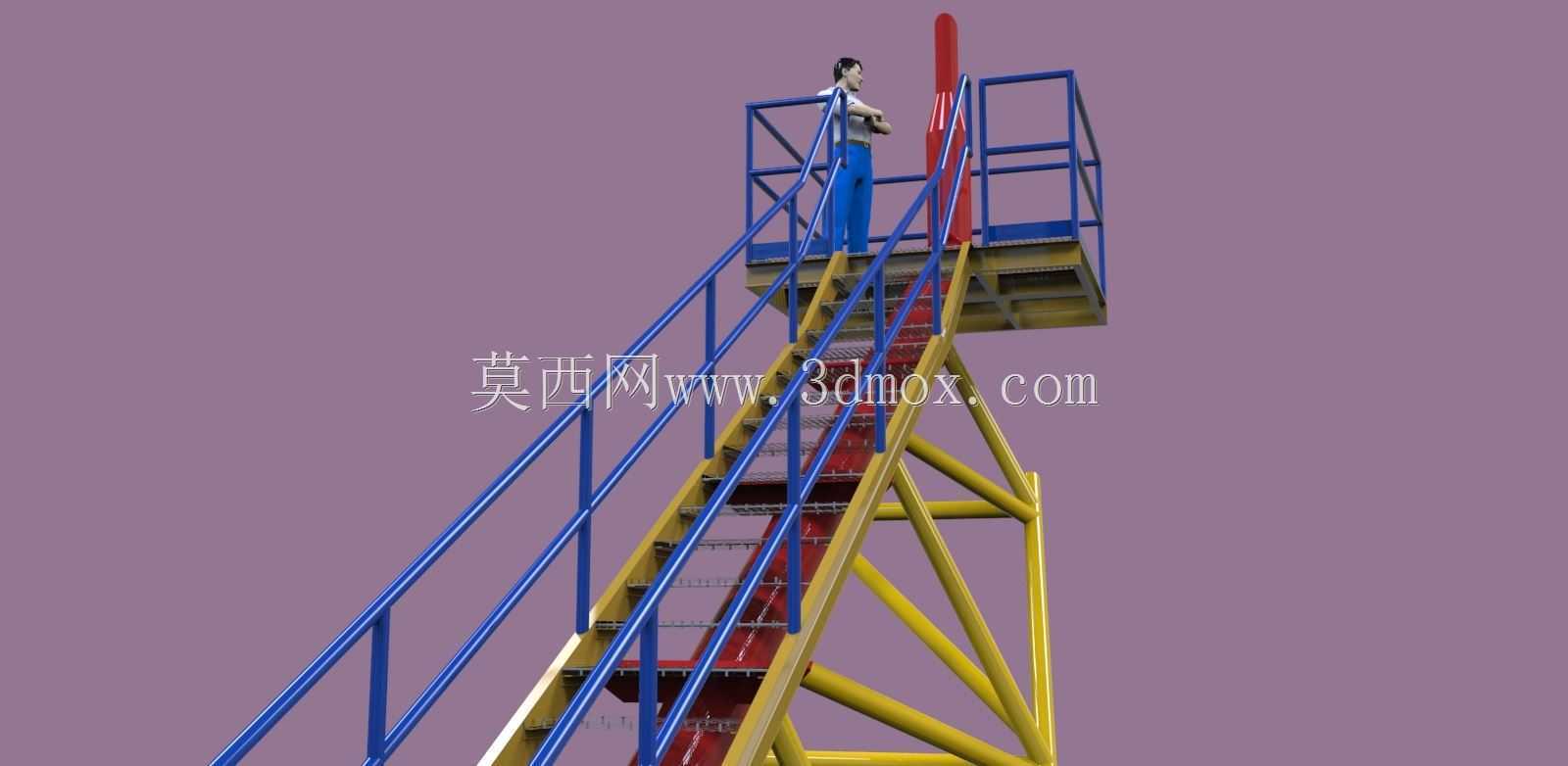

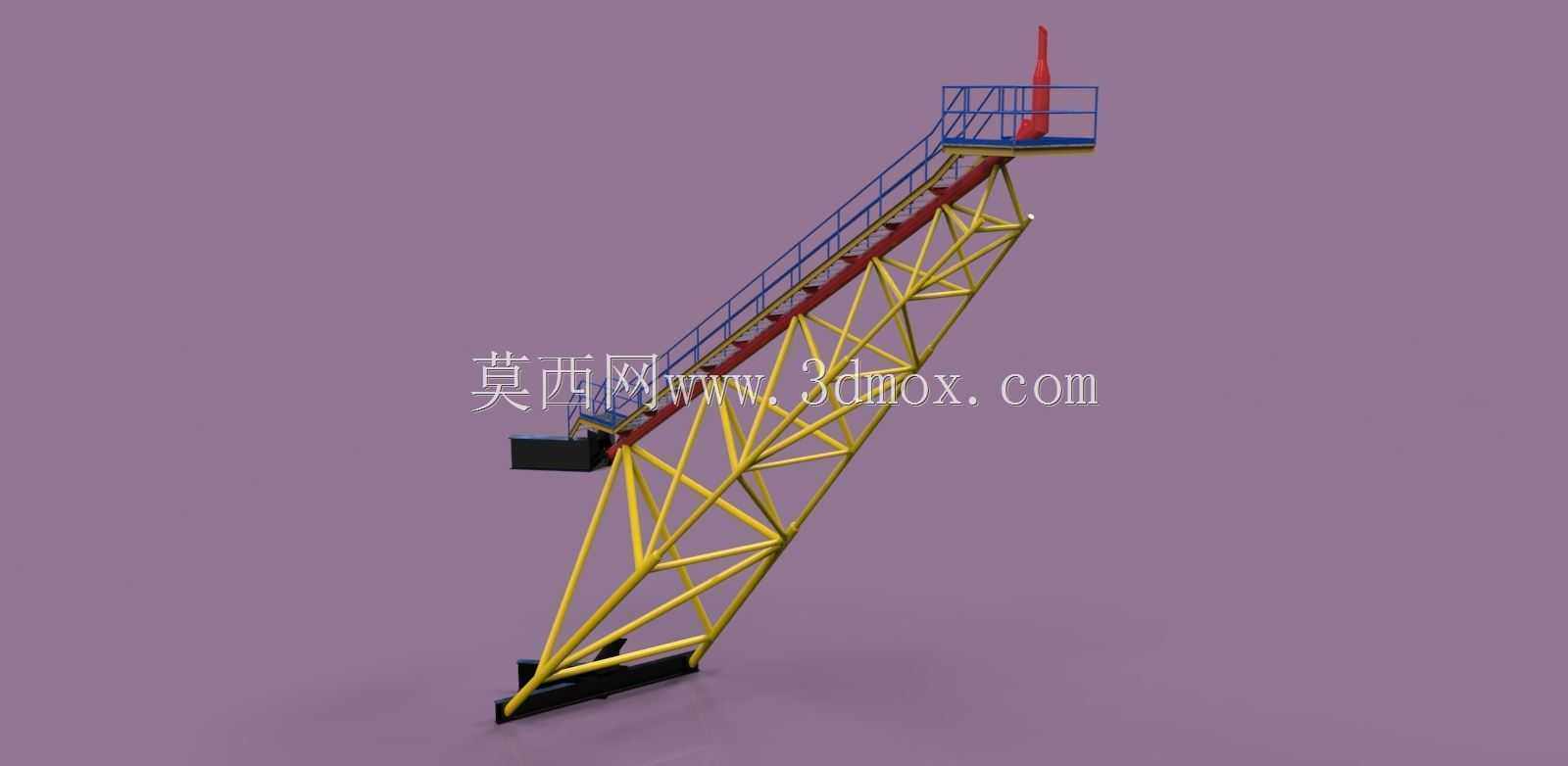

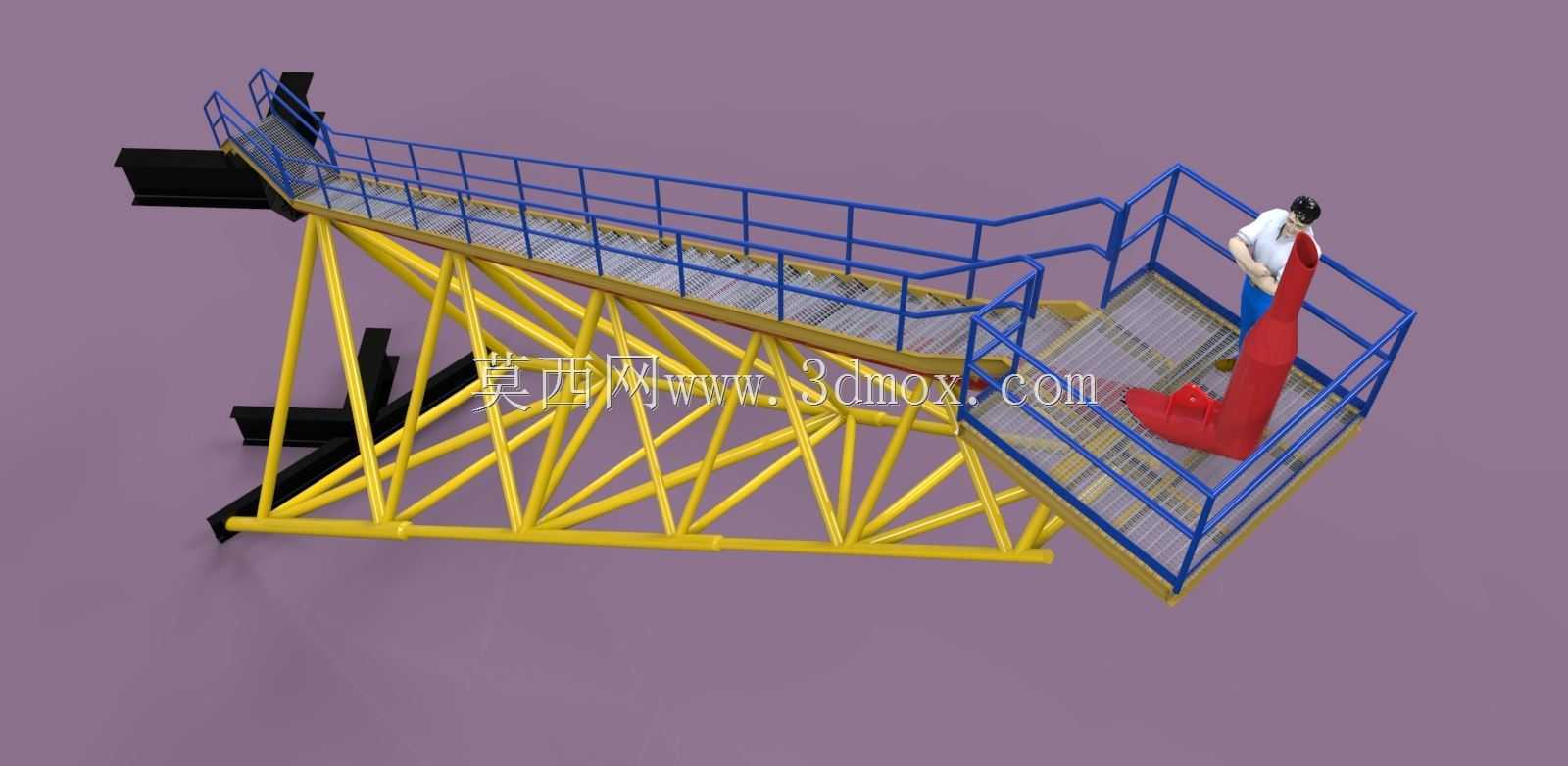

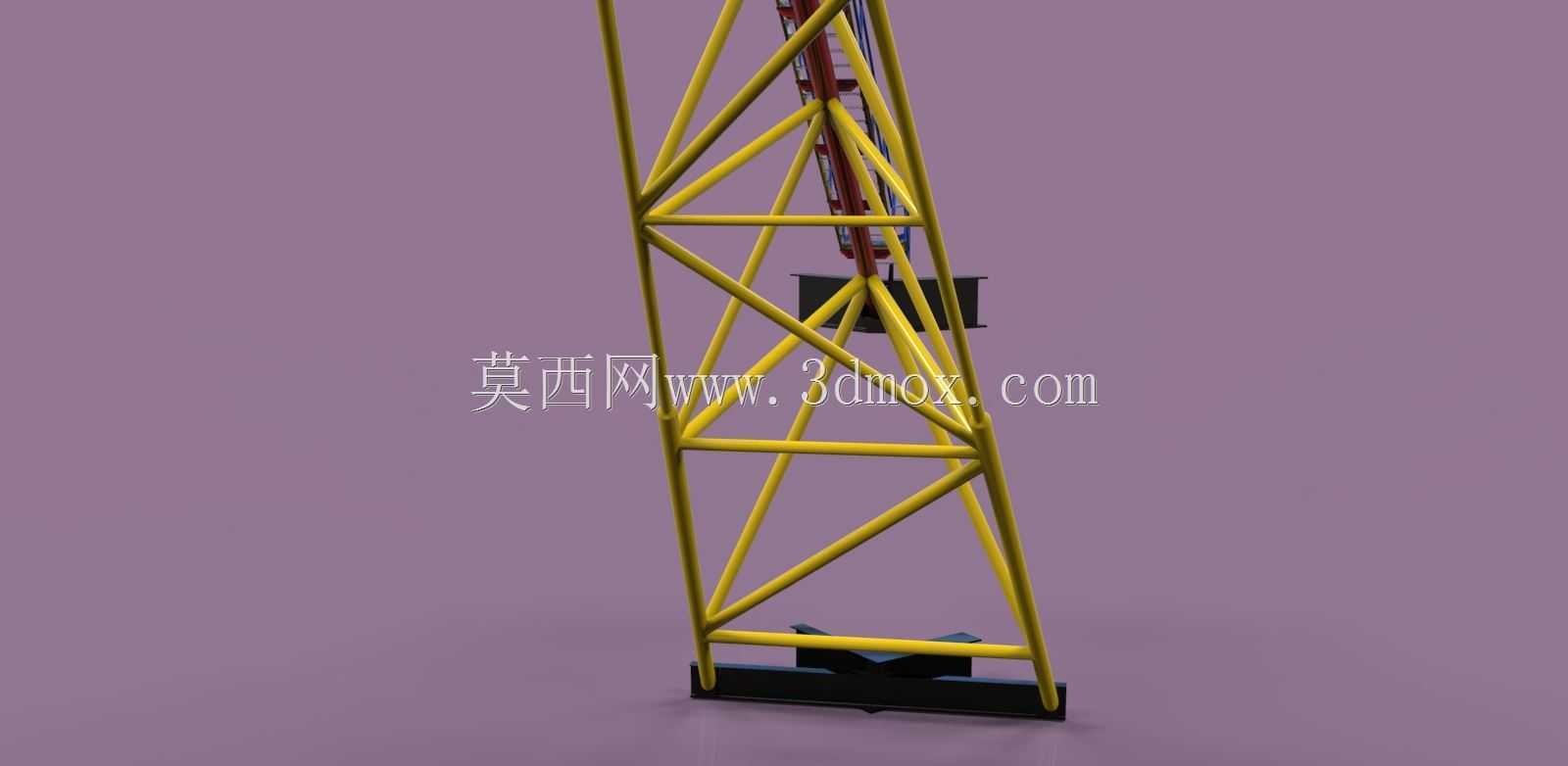

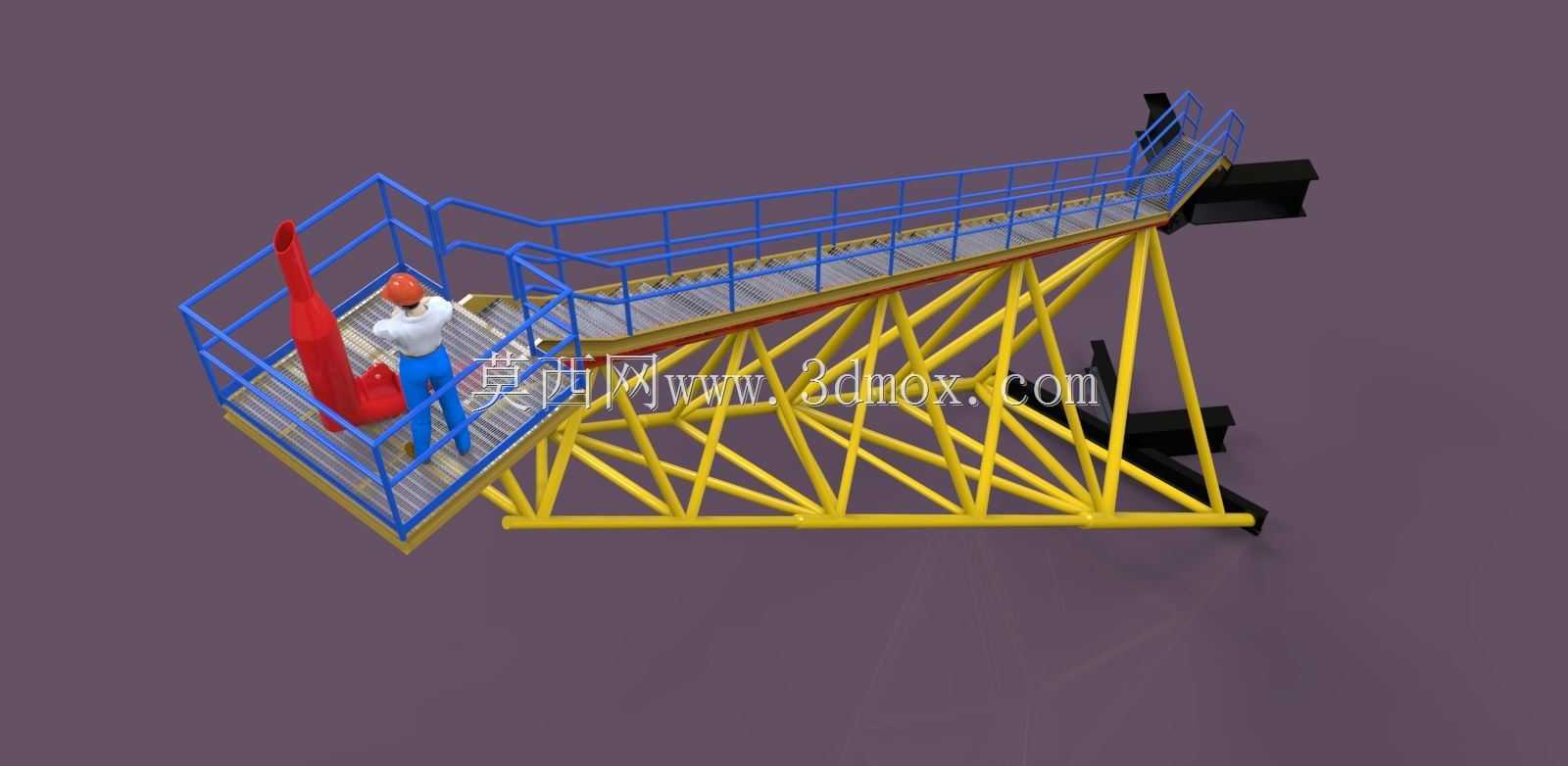

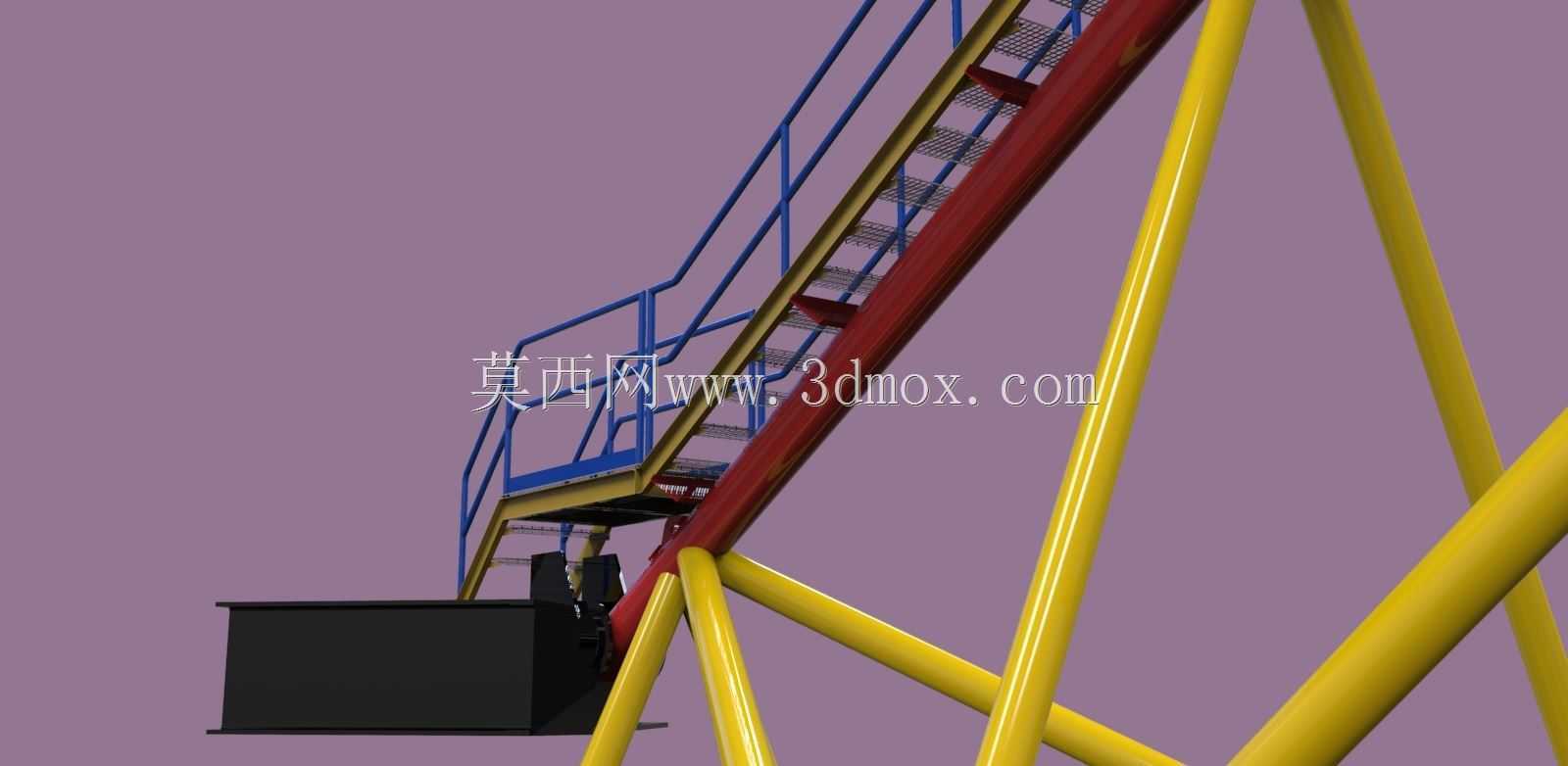

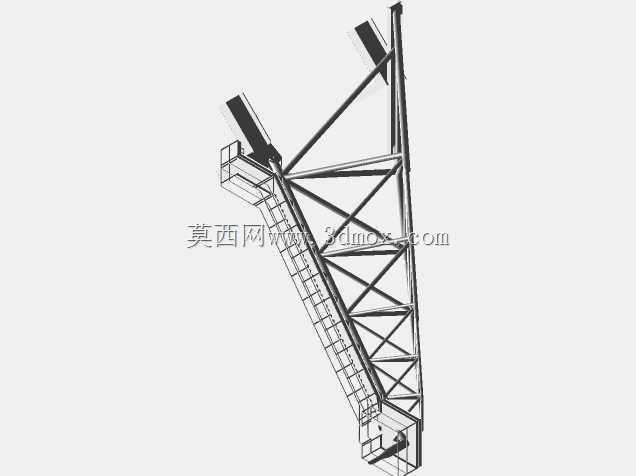

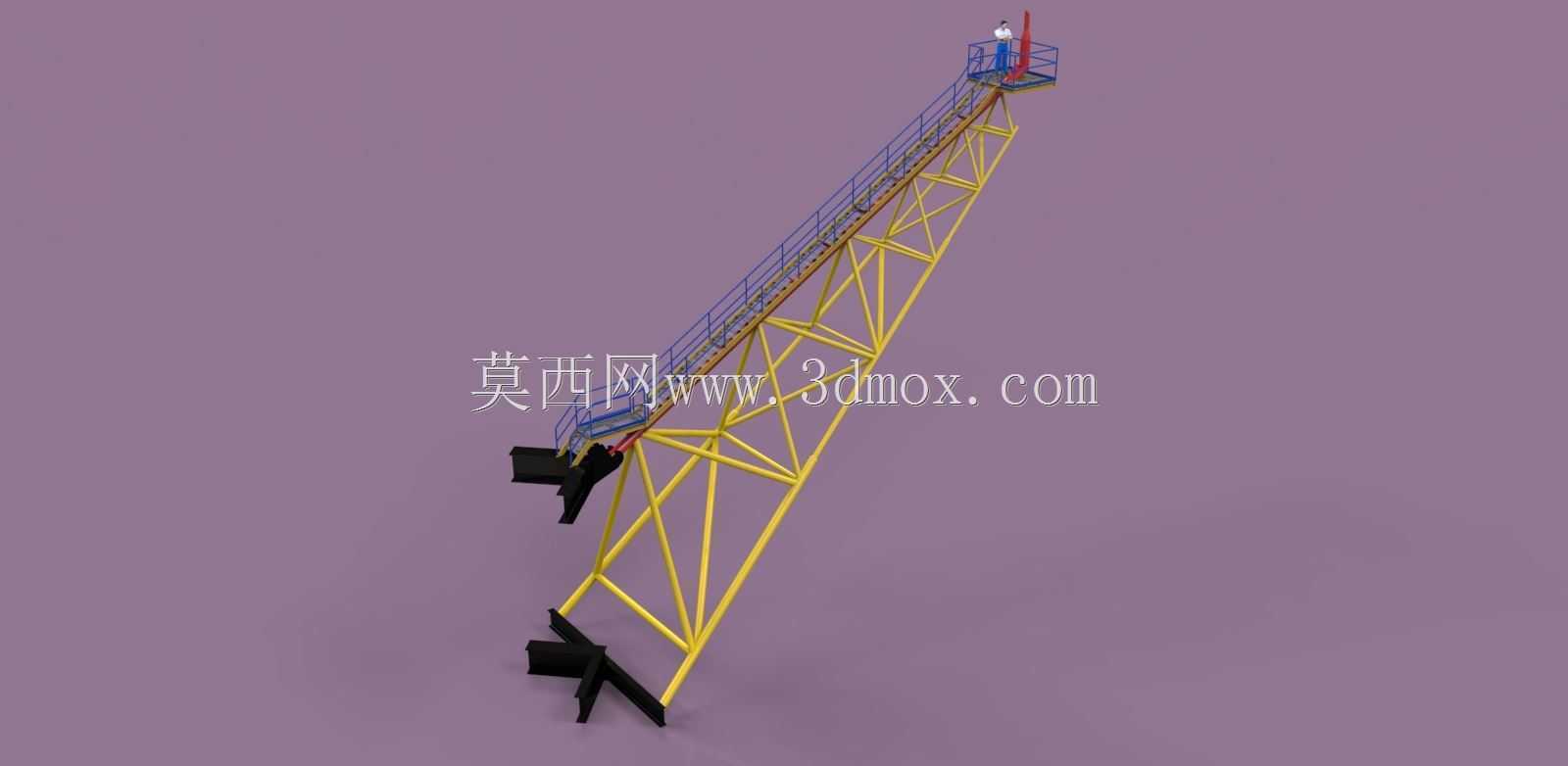

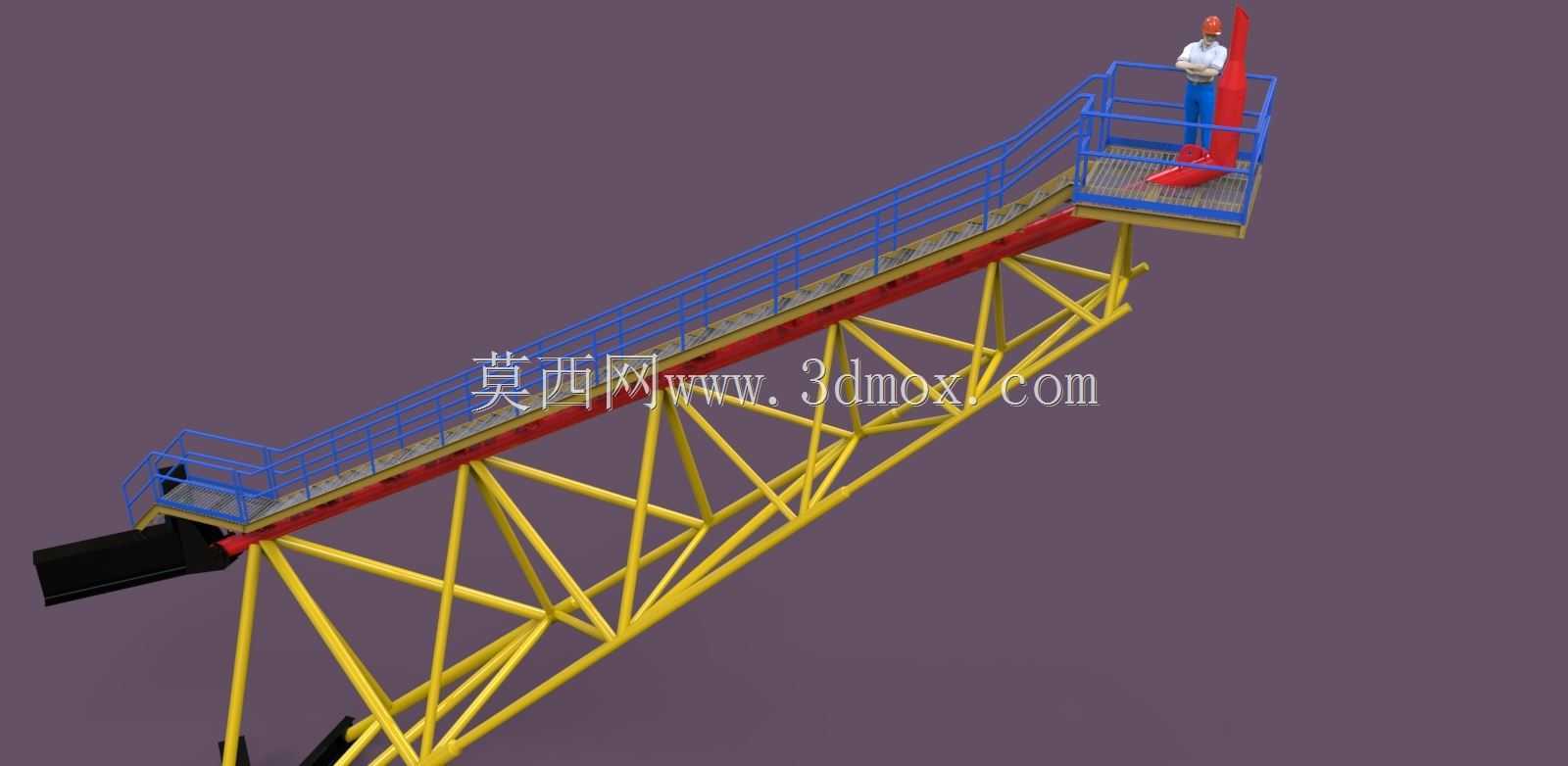

在海上油气开采平台、陆上石油天然气集输场站的高位臂架、架空管道运维场景中，这类带通行通道的三脚架通风臂是运维作业环节不可或缺的配套结构。不同于普通固定式通风支架，它将通风管路布设、人员作业通行、高位检修操作的功能整合在同一桁架结构上，解决了高位臂架、架空管道运维时作业人员无稳定站立操作位、通风设备无可靠支撑的痛点。从结构设计逻辑来看，主体承力部分采用三角形空间桁架构型，三根主弦杆沿斜向延伸至低位安装基座，腹杆采用等边角钢交错焊接形成稳定的格构式受力体系，这种构型能在控制整体自重的前提下，最大化抵抗海上作业场景下的侧向风载、平台振动带来的交变载荷，避免结构出现共振失稳。通行通道沿桁架上表面斜向布设，通道踏板采用防滑花纹钢板铺设，两侧设置高度符合工业安全规范的双横杆防护栏杆，栏杆底部设置挡脚板，防止作业工具从通道边缘滑落，通道两端分别衔接低位作业平台与高位臂架的检修点位，人员可沿通道直接到达通风臂的操作端，无需额外搭设临时脚手架。通风臂的管路固定支座设置在通道靠近高位端的侧方，支座采用抱箍式结构，可适配不同管径的通风软管或硬管连接，能将作业点位的有害废气、焊接烟尘直接通过管路导送至地面处理装置，避免高位作业时有害气体在作业区域积聚。设计过程中，安装边界的适配是核心考量点，三脚架低位端的三个安装脚均设置带螺栓孔的连接法兰，可直接与平台预设的预埋基础板通过高强螺栓紧固，无需现场焊接调整，高位端设置可微调的连接支座，能适配臂架安装面±50mm范围内的位置偏差，降低现场安装的对位难度。通道的宽度设置满足单人携带工具通行的需求，整体坡度控制在人员行走舒适的范围内，避免坡度过陡导致上下通行时滑倒磕碰。桁架的所有杆件连接节点均采用满焊工艺，焊后做防腐喷砂处理，适配海上高盐雾、陆上场站多腐蚀介质的使用环境，延长结构的整体使用寿命。在实际运维作业中，作业人员可站立在通道端部的操作平台上，完成臂架销轴检查、管道焊缝检测、通风管路对接等操作，无需悬挂安全带在臂架上攀爬移动，大幅降低高位作业的坠落风险，同时通风管路随结构同步布设，不用每次作业临时拖拽通风管，减少了作业准备的时间消耗。
