汽车盘式制动部件结构设计展示

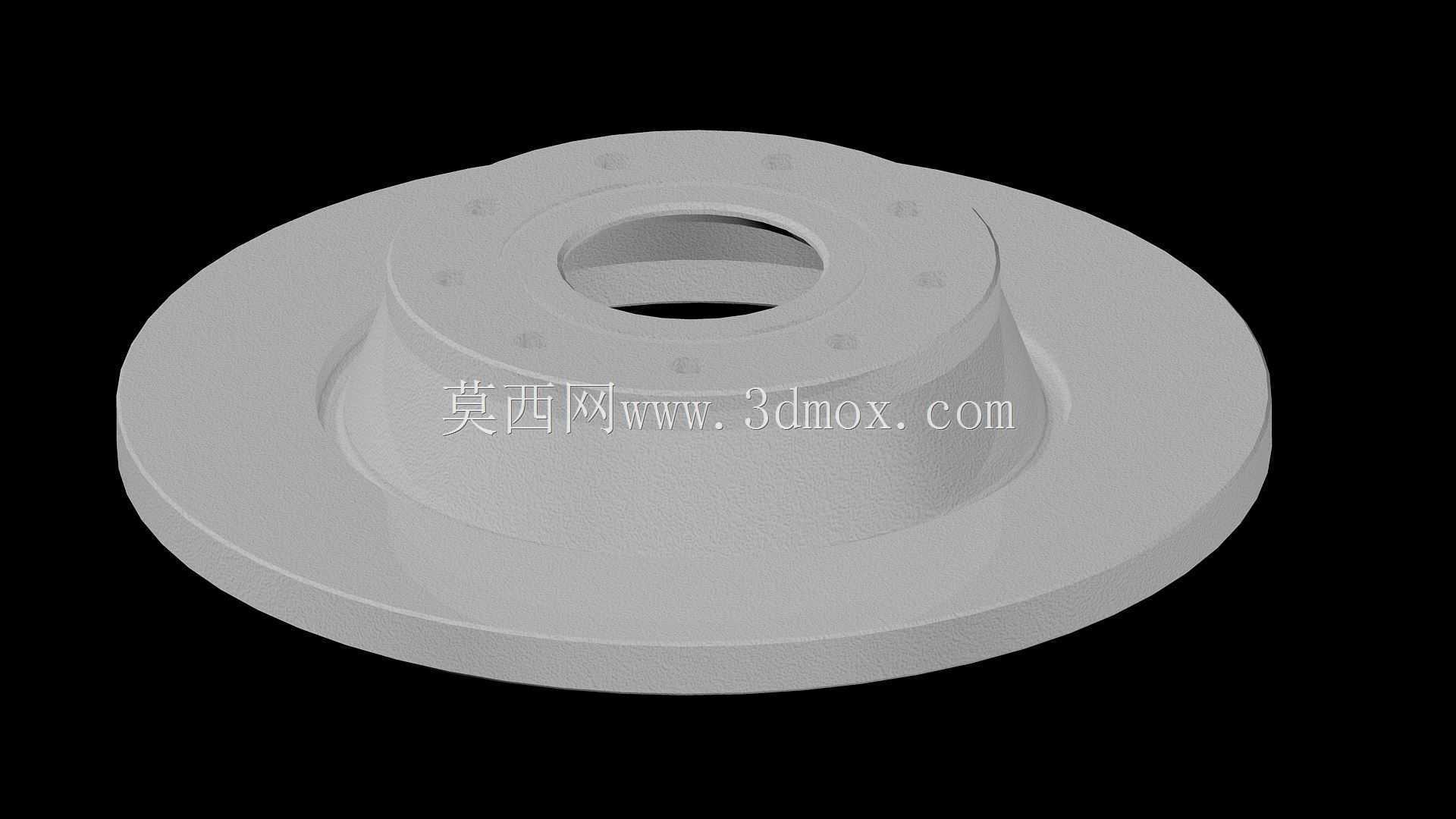

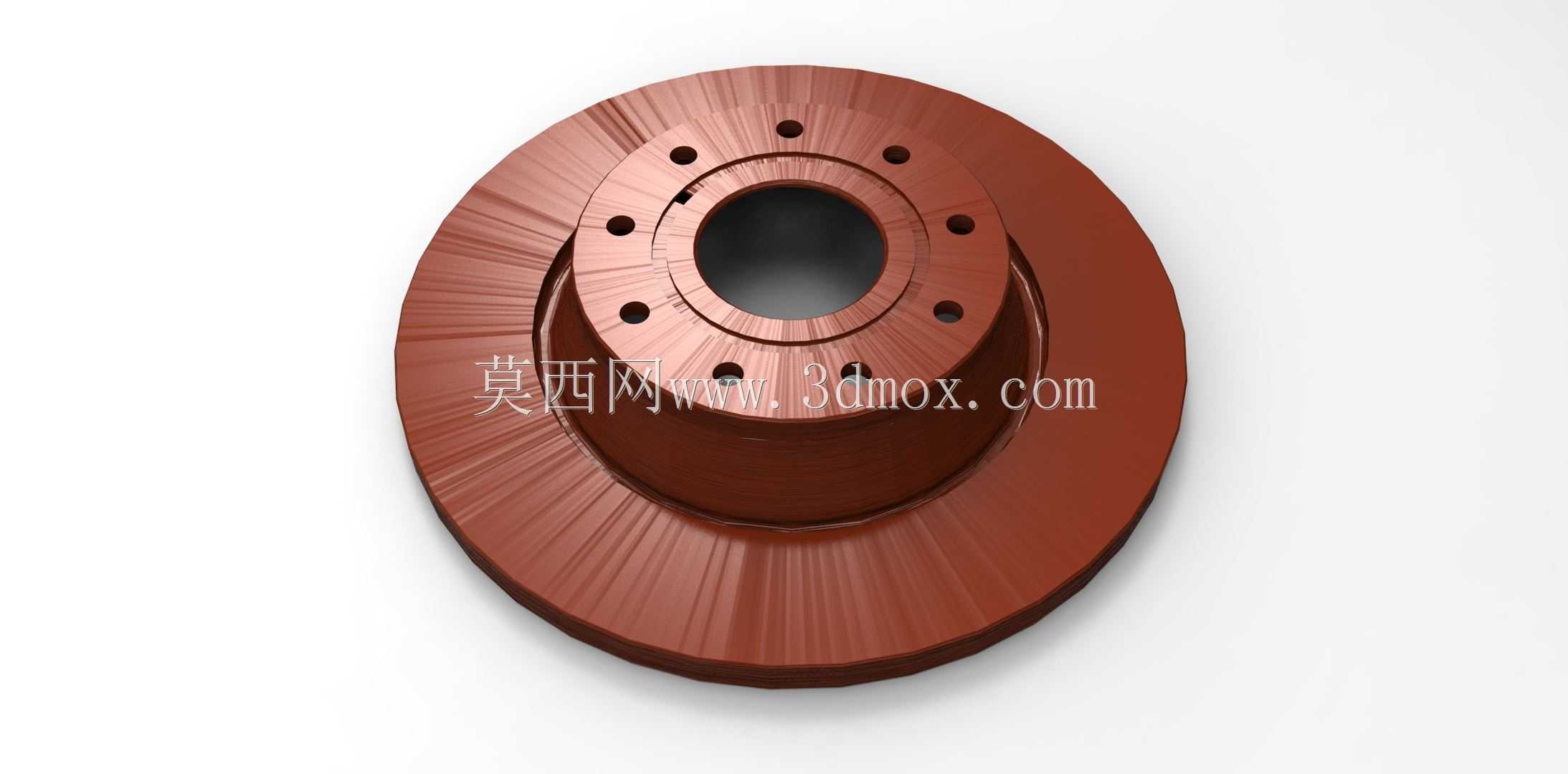

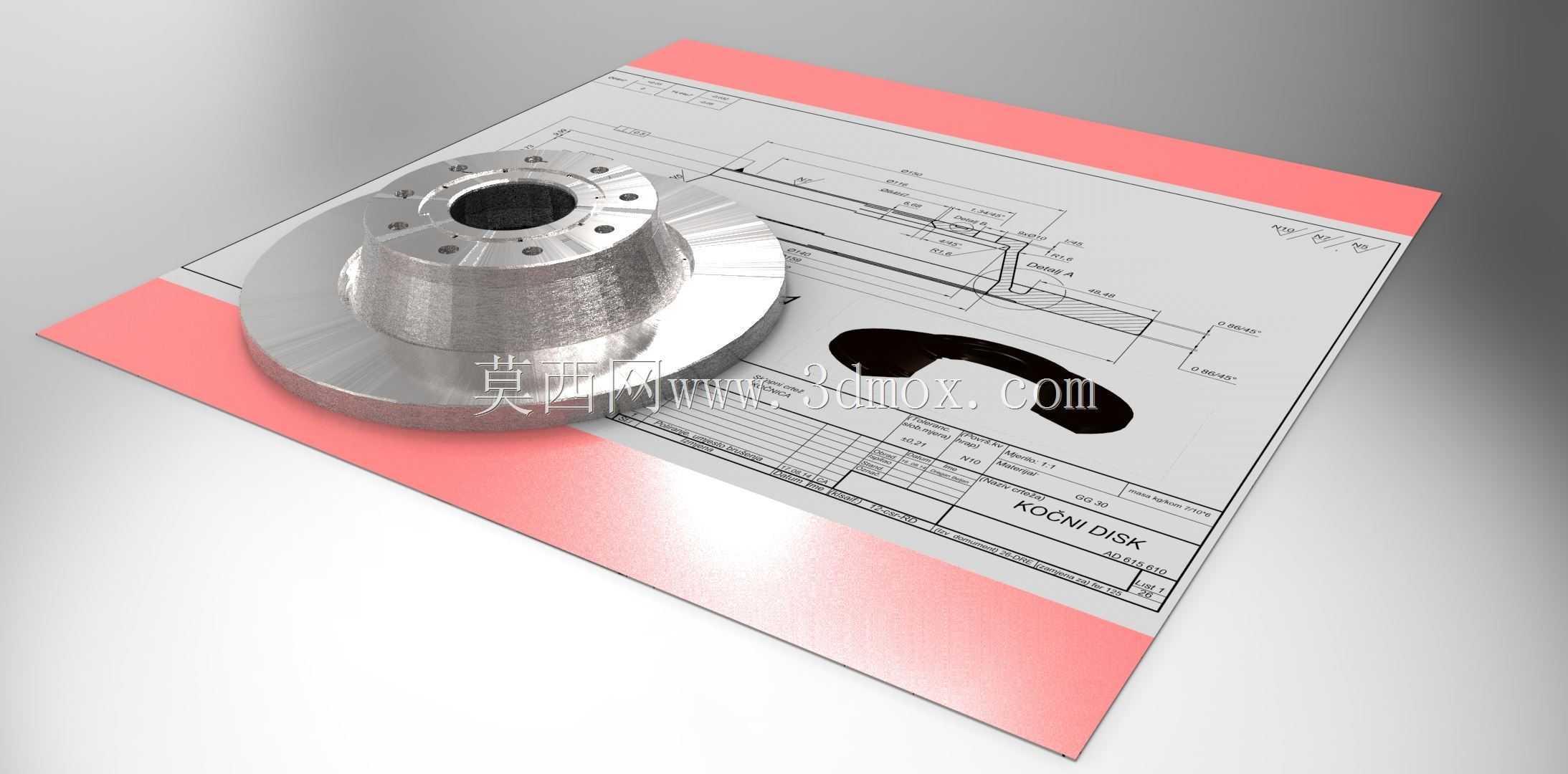

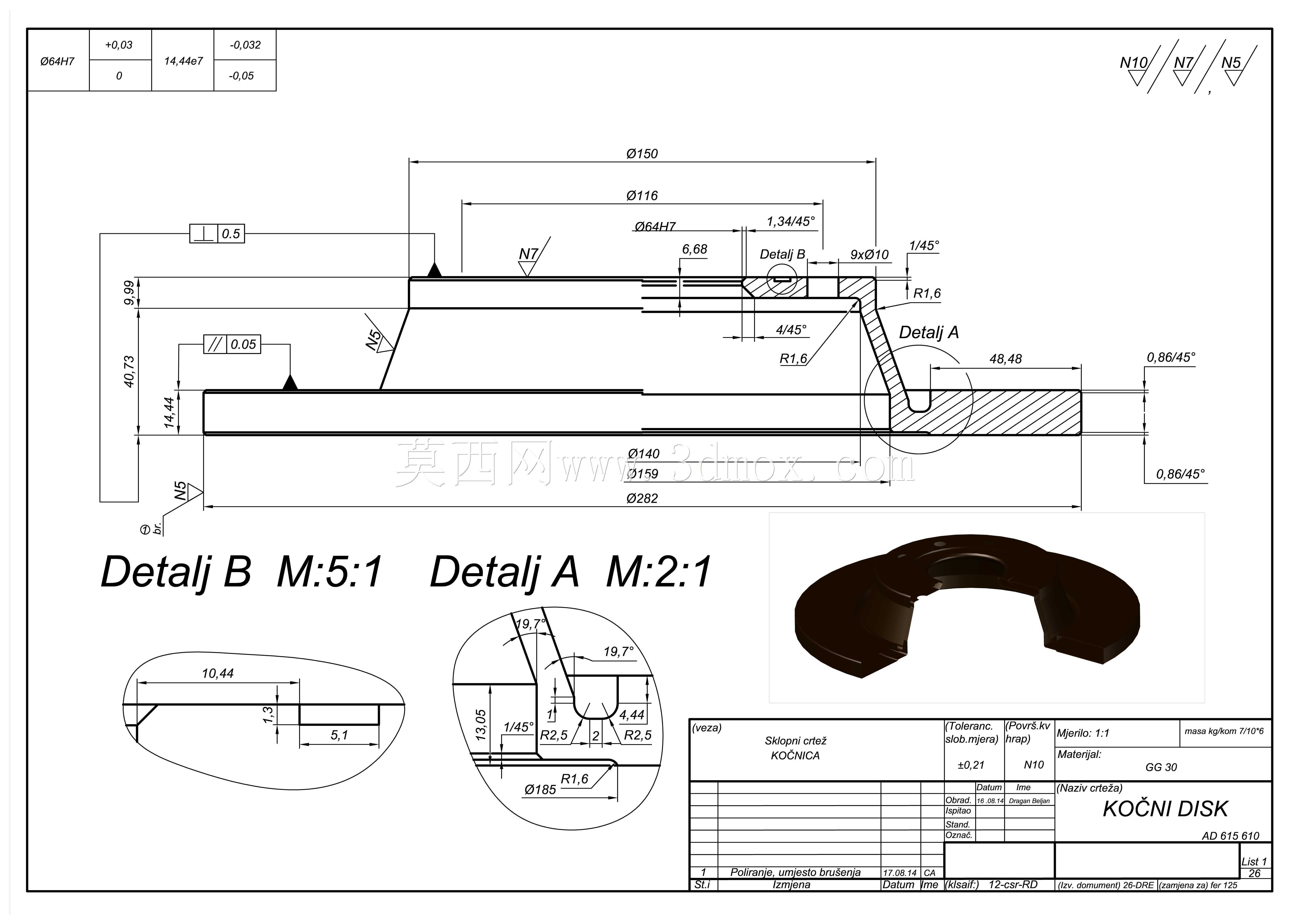

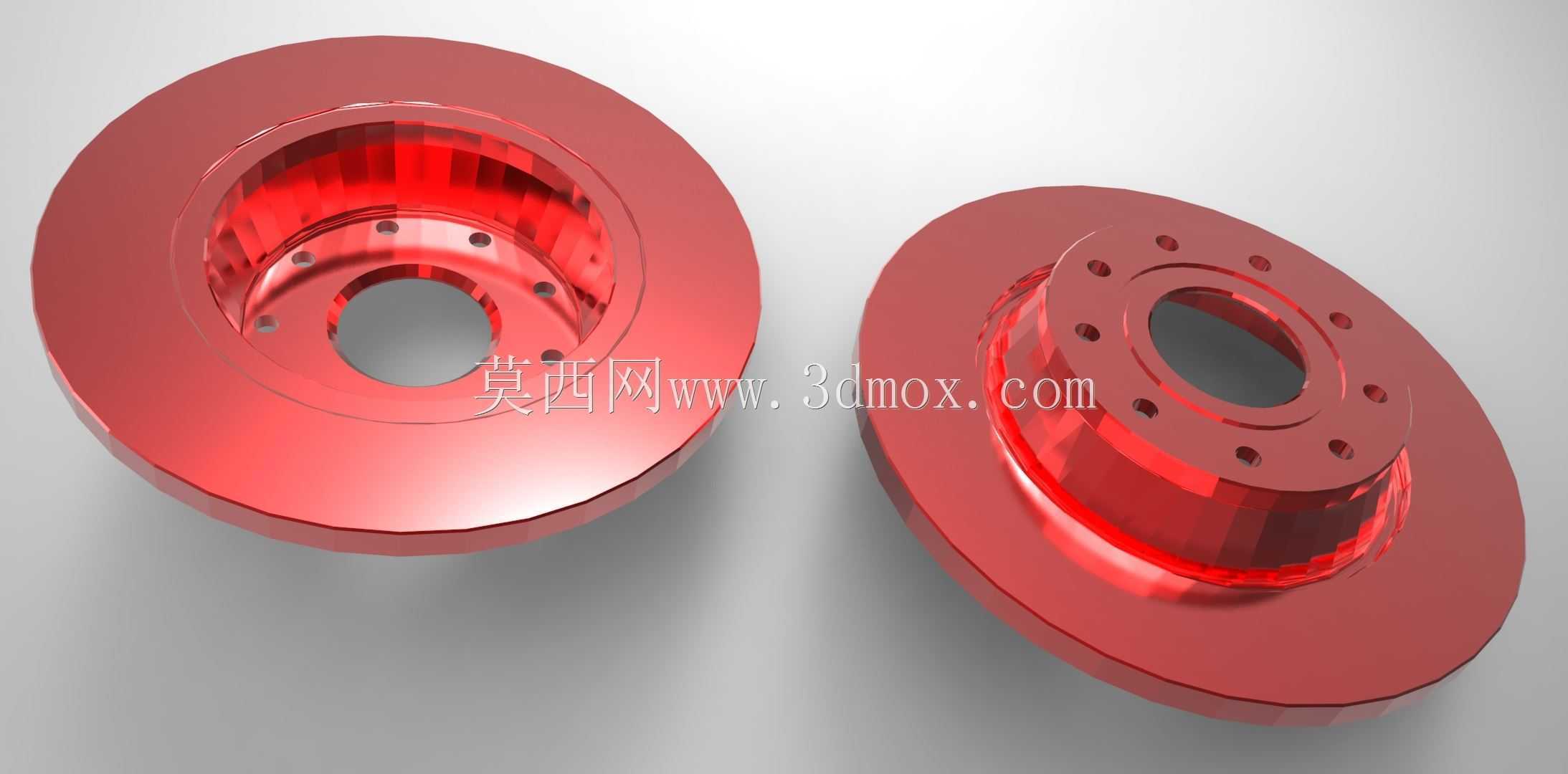

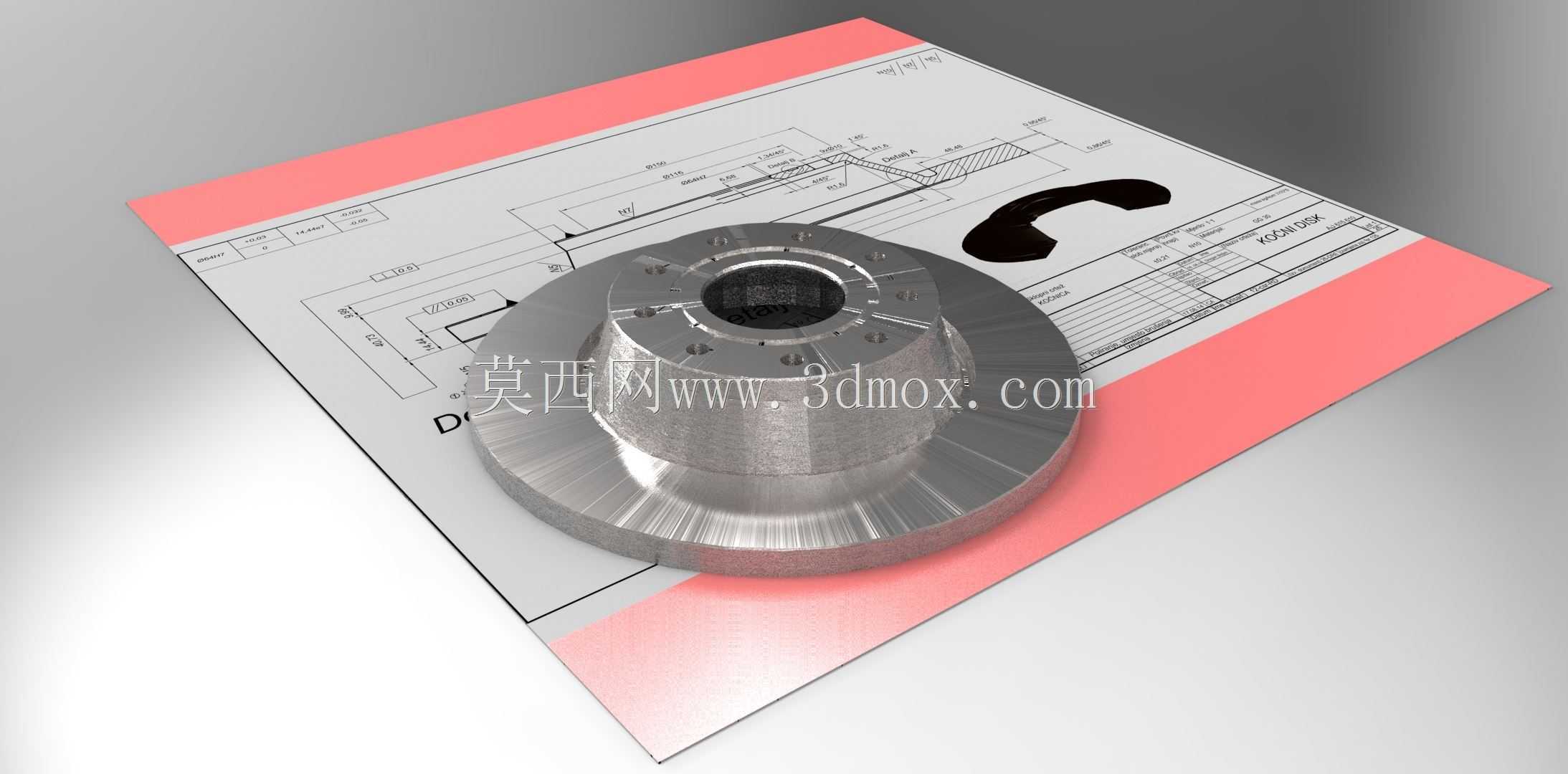

在乘用车与轻型商用车的底盘制动系统中，盘式制动结构早已成为主流配置，这套制动盘模型完整还原了量产装车件的核心结构特征。从实际装车场景来看，该部件安装于车轮轮毂单元位置，随车轮同步转动，制动时配合制动卡钳的夹紧动作，通过摩擦副的滑动摩擦将车辆行进的动能转化为热能耗散，实现车辆减速或驻车的核心功能。设计过程中首先考虑的是摩擦面的平面度与跳动公差控制，模型中制动盘两个摩擦工作面的平行度、端面跳动都严格参照量产件的公差要求设定，避免装车后出现制动抖动、踏板脉动的常见故障。安装端的法兰面设置了均匀分布的螺栓孔，孔位分度圆直径、螺栓过孔尺寸完全匹配对应车型的轮毂安装接口，中心定位孔的尺寸与轮毂轴头的配合公差选取过渡配合区间，保证装配后同轴度符合要求，避免高速转动时出现偏心振动。制动盘的散热结构设计上，采用实心盘结构适配小排量乘用车型的制动力需求，摩擦面厚度预留了合理的磨损余量，达到磨损极限后可直接更换，无需连带更换周边轮毂部件。从结构细节来看，盘体与安装轮毂的连接颈位置做了圆弧过渡处理，避免应力集中导致的盘体开裂问题，在频繁制动的热负荷工况下，该过渡结构能有效分散热应力，降低热变形量。摩擦面的表面粗糙度设定也兼顾了摩擦系数稳定性与制动片的磨损速率，不会出现初期磨合阶段制动力不足的问题。在三维建模过程中，所有回转面特征都通过回转特征生成，安装孔位采用阵列特征完成，保证各孔位的位置度一致性，同时模型附带的二维工程图完整标注了各关键尺寸、形位公差与技术要求，可直接用于教学演示、结构参考或改制设计的基础参照。对于刚接触底盘制动部件设计的从业者而言，该模型能直观展现盘式制动旋转件的结构逻辑，理解安装边界、摩擦工作面、连接结构三者的尺寸匹配关系，在做同类型部件改型设计时，可参考其壁厚分布、过渡圆角、孔位布局的设计思路，平衡结构强度、散热性能与制造成本之间的关系。
