医院公用工程介质输送管路布局设计

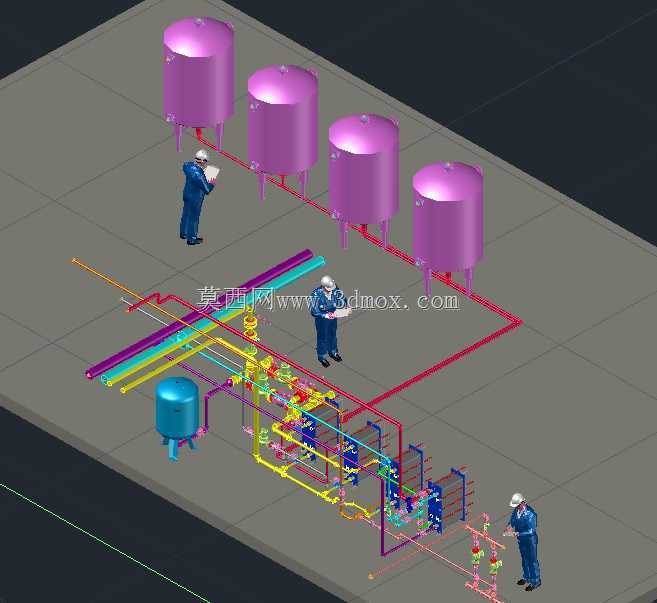

这套管路布局主要服务于医院后勤公用工程区域，承担蒸汽、热水、冷水或其他工艺介质的分配与输送。现场将四台立式储槽集中布置在高位平台，介质经底部接管进入下方阀组区，再通过不同颜色的管线分别输送至换热单元和末端使用点，整体逻辑清晰，便于运行人员快速识别介质流向。设计时没有把所有管线压在同一标高，而是利用分层排布解决交叉碰撞问题：红色管线沿储槽外侧绕行，黄色与紫色主管在中部形成管廊，蓝色支路则向下接入换热设备。这样的处理既减少了弯头数量，也为后期保温施工和法兰拆卸预留了操作空间。储槽支腿、设备基础与管架位置在模型中同步表达，能够直接检查接管与基础、通道之间的净距。四台储槽并排布置时，相邻筒体之间保留了巡检和仪表安装距离；底部出口阀位于人员可触及范围，不需要额外搭设高平台即可完成日常操作。下方蓝色承压容器与板式换热单元组成换热段，管路在阀组区集中后再分配到各设备接口，避免支管随意从主管顶部或底部引出造成气阻、液阻。阀组附近设置了多通接管和短节，用于连接压力表、温度计及排污管路，这些附件虽然体积小，但在三维环境中提前定位，可以避免现场安装时与管道支吊架、桥架冲突。管线转弯处尽量采用大半径走向，减少介质阻力；对需要拆卸维护的设备，进出口均配置法兰和阀门，保证单台设备隔离时不影响其余储槽运行。模型还加入了检修人员参考比例，用以校核阀门手轮高度、通道宽度以及设备上方的吊装空间。从安装边界看，整套装置占据一个矩形设备区，后方为储槽列，前方为操作与换热区，主管廊沿区域中部贯穿，各支路从主管侧向接出。这种排布适合医院地下室或动力站这类空间规整、管线密集的场所，能够在有限面积内完成储槽、换热、阀组和通道的整合。结构建模时重点控制了管道中心线标高、设备接口方位和法兰间距，使预制管段能够按图加工。不同颜色的管线也可用于后续校核介质分类，防止水、汽、冷凝水等管路在综合布置时接混。整体方案兼顾了操作可达性、检修拆卸空间和管路走向合理性，没有为追求紧凑而牺牲维护面，也没有过度放大占地而浪费站房面积。
