真空测试实验设备结构设计方案

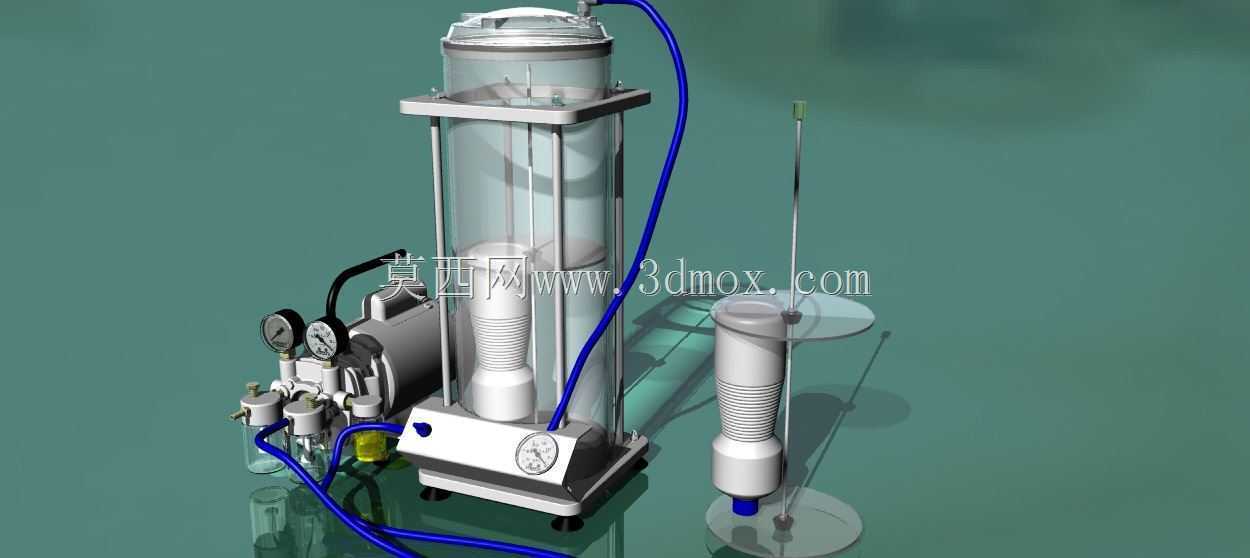

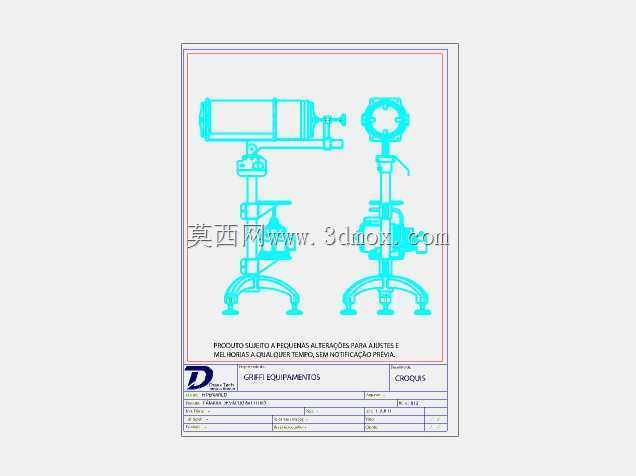

这套真空测试装置主要面向材料密封性能检测、小型元器件真空环境耐受实验场景设计，可在实验室环境下搭建可控低气压环境，完成不同工况下的样品性能验证工作。整套设备采用分体式布局设计，左侧集成真空发生单元与控制管路，右侧设置独立样品测试工位，两个功能区通过硬质管路预留对接接口，既可以联动完成整体真空实验，也可根据测试需求拆分使用，适配不同尺寸样品的测试要求。

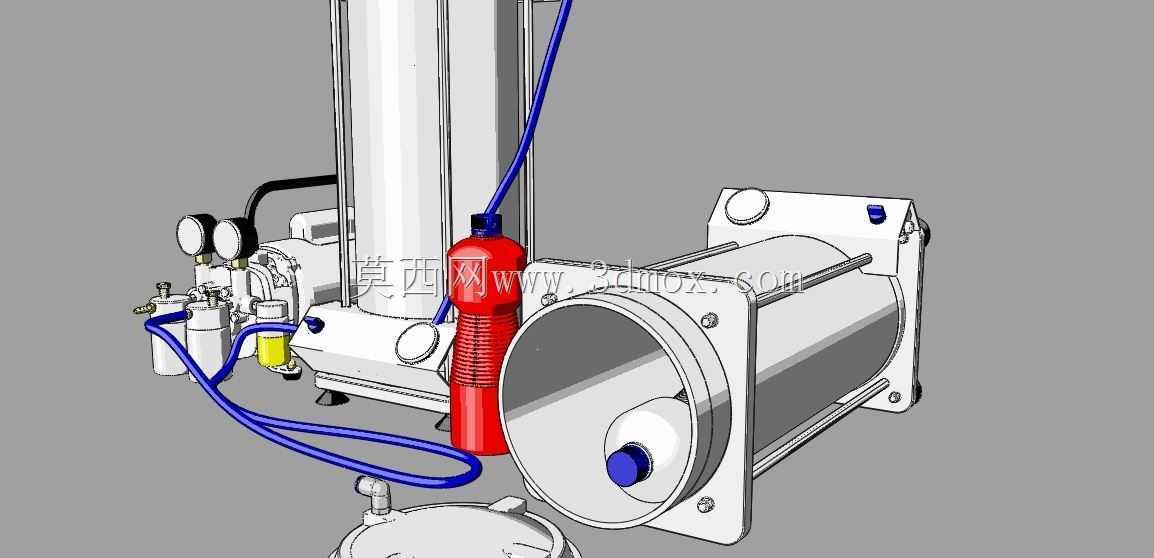

真空发生单元集成了两级真空发生组件，配套设置多组压力表实时监测不同管路节点的气压数值，管路上预留多个控制阀位，可独立调节各支路的通断状态与气流量大小，满足不同真空度梯度的实验需求。设备底座采用加厚金属板材加工，底部设置可调式减震支脚，可抵消真空发生组件运行时产生的小幅振动，避免振动传递至右侧测试工位影响样品固定精度。所有管路接口均采用标准快接结构设计，方便后期更换不同规格的连接软管，适配不同的实验附件拓展需求。

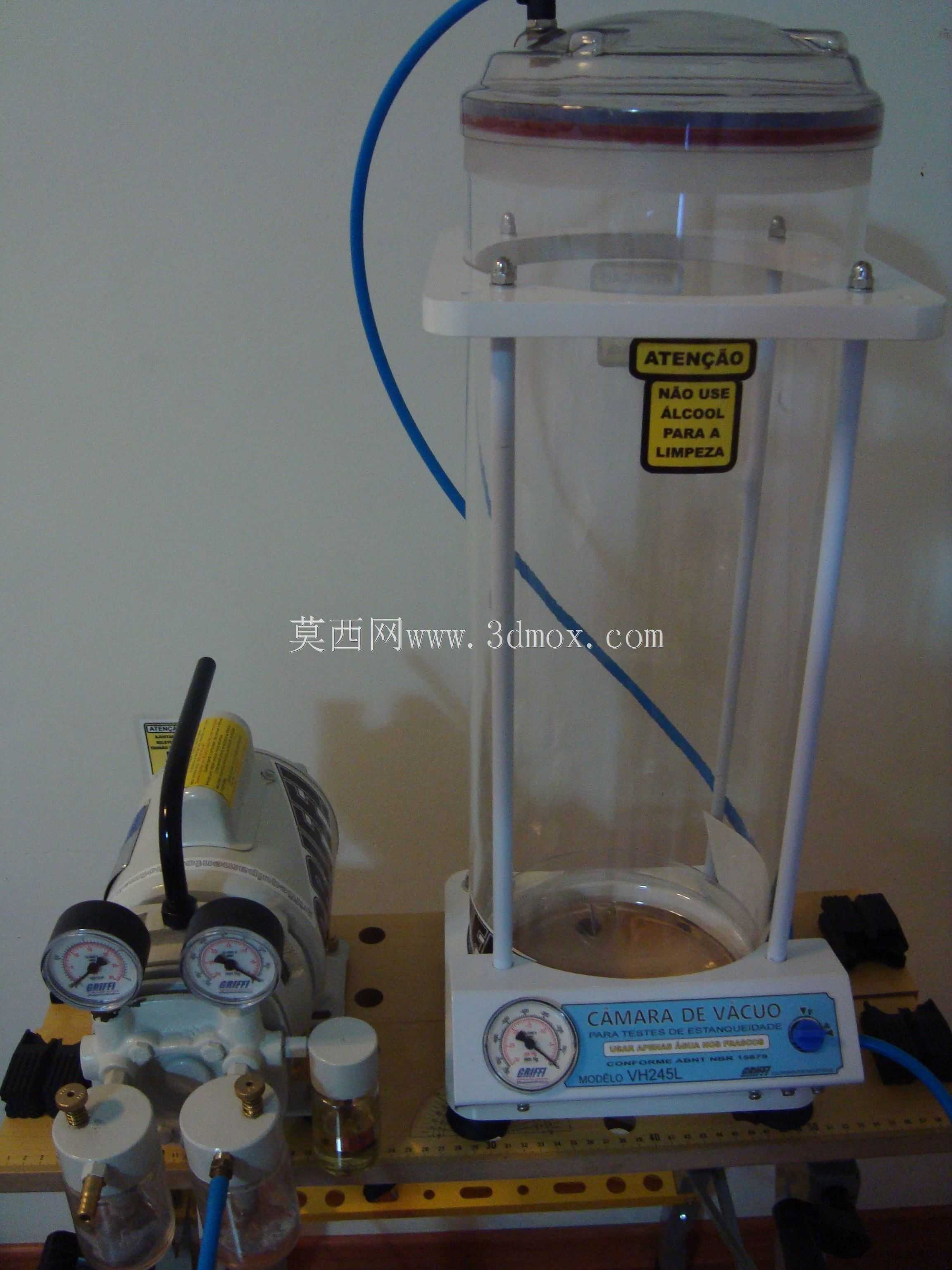

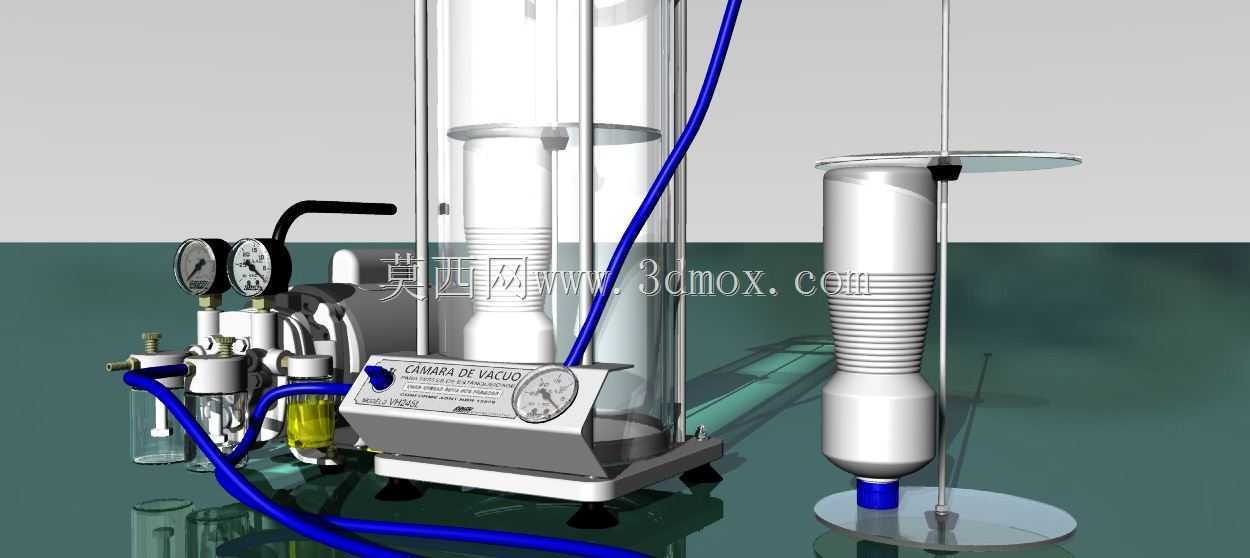

右侧测试工位设置可升降的透明真空腔体，配套的样品固定台采用高度可调结构，可根据样品尺寸调整放置高度，腔体顶部设置密封压盖，通过侧边的导向杆保证压合时的同轴度，避免压偏导致的密封失效问题。连接真空发生单元与测试腔体的管路采用耐负压柔性软管，可在一定范围内调整两个单元的相对摆放位置，适配实验室不同台面的安装空间。

设计过程中重点考虑了操作便利性，所有控制阀与压力表均朝向操作人员一侧排布，无需侧身即可完成参数读取与阀门调节操作。设备整体安装边界控制在常规实验室台面可容纳范围内，底座支脚的调节范围可适配不同平整度的台面，无需额外制作安装基础即可直接放置使用。管路排布时预留了足够的弯曲半径，避免软管弯折导致的气路堵塞，所有金属部件均做了防锈处理，可适应实验室长期使用的环境要求。测试腔体的透明材质选用耐负压高强度透明材料，可在实验过程中全程观察内部样品的状态变化，无需中断实验即可记录样品的形变、密封等性能表现。
