3030铝型材配套内置夹持连接组件

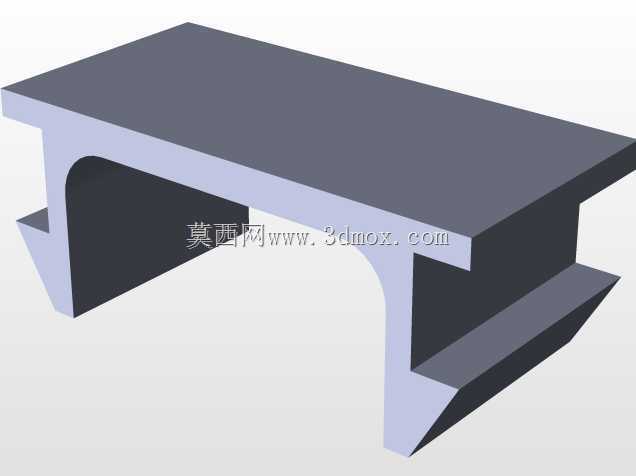

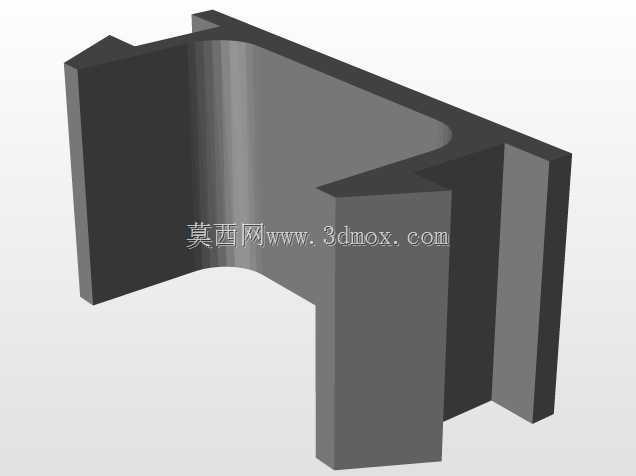

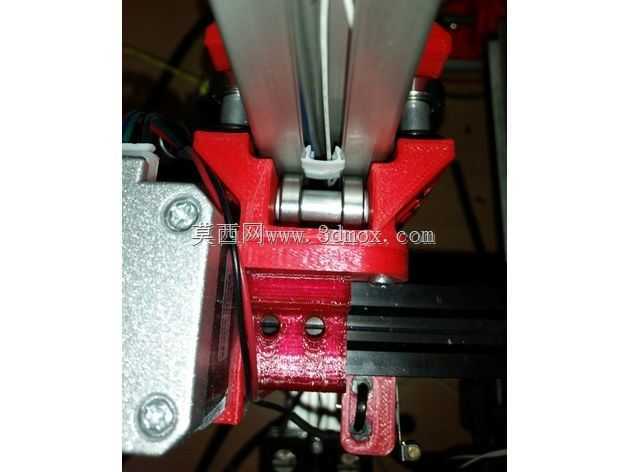

在桌面级FDM3D打印机的型材框架搭建场景中，3030欧标铝型材是应用占比极高的框架基材，这类型材的槽口连接一直是结构设计里的细节痛点——常规外置角码不仅会突出型材表面干涉运动部件走线，外露的紧固件还容易在打印过程中剐蹭运动的打印头拖链，甚至积累打印耗材碎屑增加后期清理难度。这款内置夹持组件就是针对3030型材的槽口结构专门设计的内嵌式连接结构，完全嵌入型材的中部槽腔内部安装，不会突出型材的外表面，能最大化利用型材框架的内部安装空间，避免外置连接件带来的干涉问题。从结构设计逻辑来看，组件采用对称式夹持受力结构，两侧的夹持臂完全贴合3030型材槽腔的内侧壁，中间配套的滚轮结构可以直接卡入型材的槽口轨道，既可以作为型材之间的垂直固定连接件，也可以作为滑动挂载件的基座使用，适配框架上需要沿型材轴向调整位置的功能模块安装。安装边界上，组件的整体宽度完全匹配3030型材的槽腔内部净宽，安装时不需要对型材做额外的钻孔、攻丝加工，直接从型材端部滑入槽腔即可定位，锁紧后夹持面与型材内壁的静摩擦力足够承载常规3D打印机上的风扇、走线槽、限位开关等轻型外挂部件的重量，不会出现沿型材轴向滑移的问题。组件的夹持臂做了局部加厚处理，对应锁紧螺丝的位置设计了沉头孔位，锁紧后螺丝端面完全沉入组件内部，不会突出到型材槽口外侧影响滚轮或者其他滑动件的运动。实际应用中，这类内置夹持件既可以用在打印机框架的十字型材交接位置做隐藏式固定，替代传统的外置角码让框架外表面更整洁，也可以作为可调位置的挂载基座，用来安装自动调平传感器、料管导向件、辅助冷却风道等需要经常调整位置的功能部件，相比传统的弹片螺母搭配外置角码的连接方式，安装调整更便捷，也不会因为频繁调整位置导致弹片螺母在槽腔内移位滑牙。组件的受力结构经过优化，锁紧时的夹持力均匀分布在型材槽腔的两个侧壁上，不会出现单点应力集中导致型材局部变形的问题，适配常规壁厚的3030欧标铝型材使用，不需要针对特殊壁厚的型材做结构修改，直接安装即可达到设计的锁紧力要求。
