新冠防疫医疗呼吸配套塑料组件结构

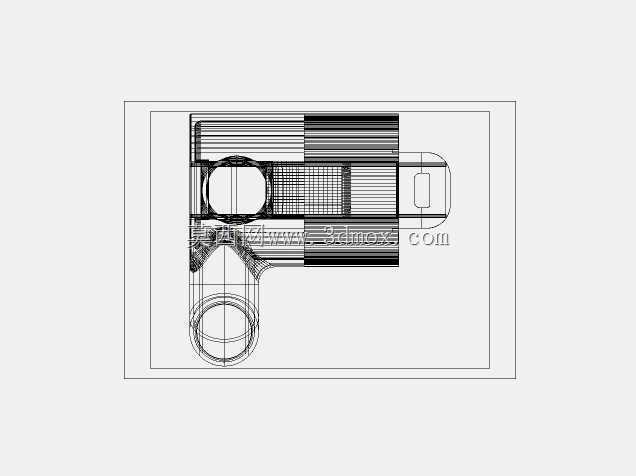

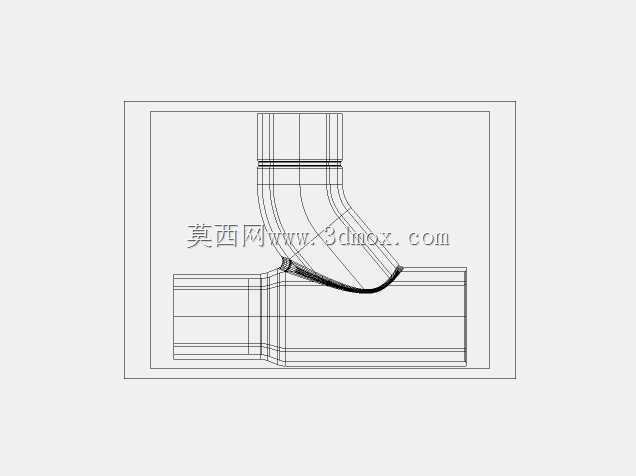

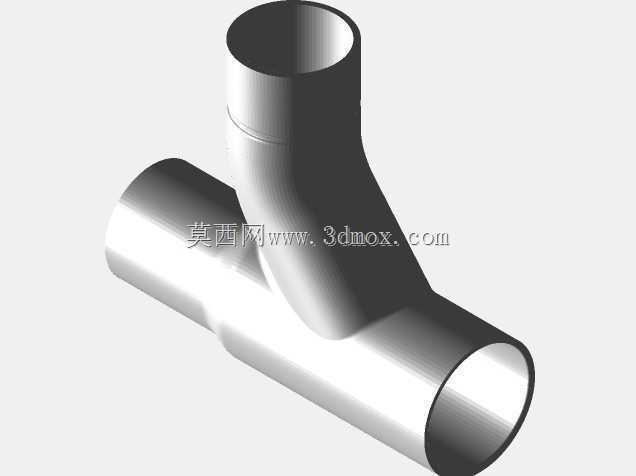

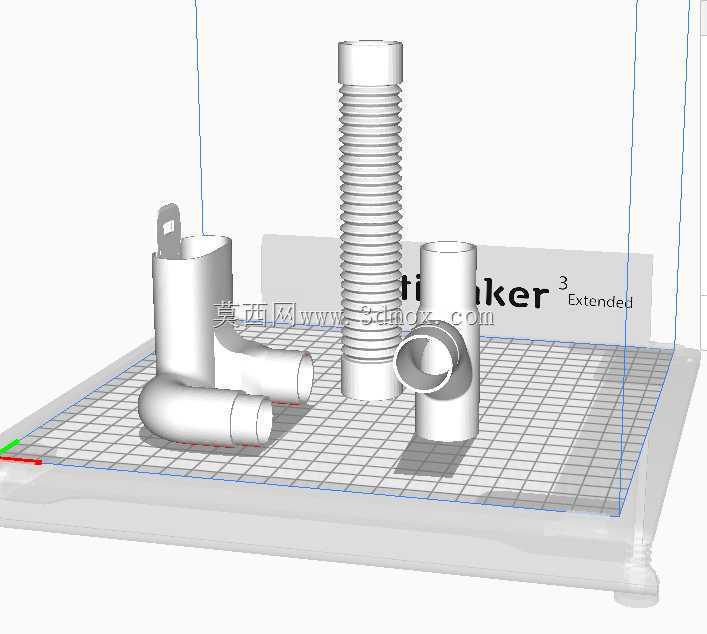

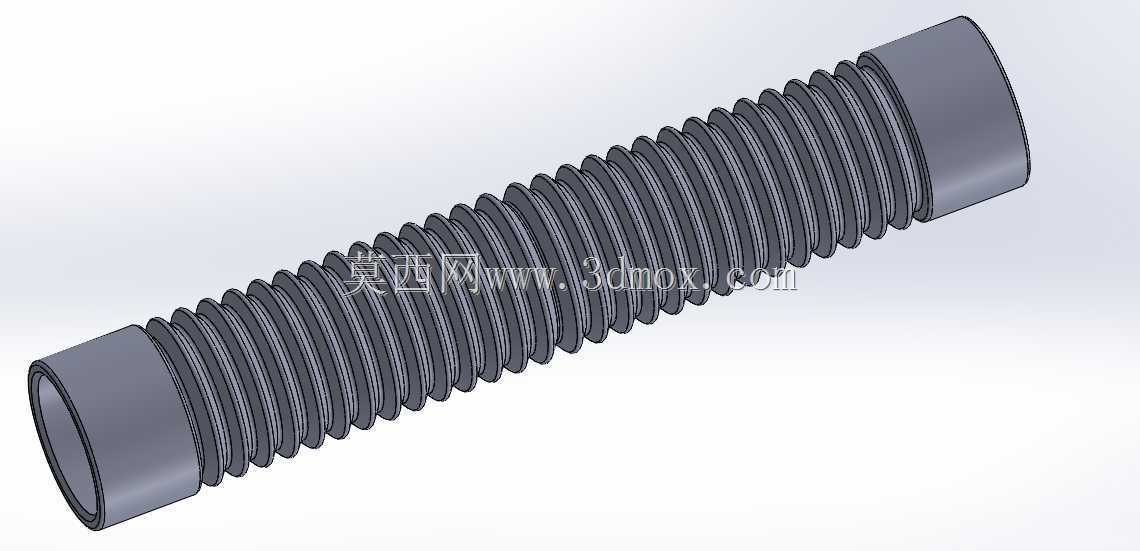

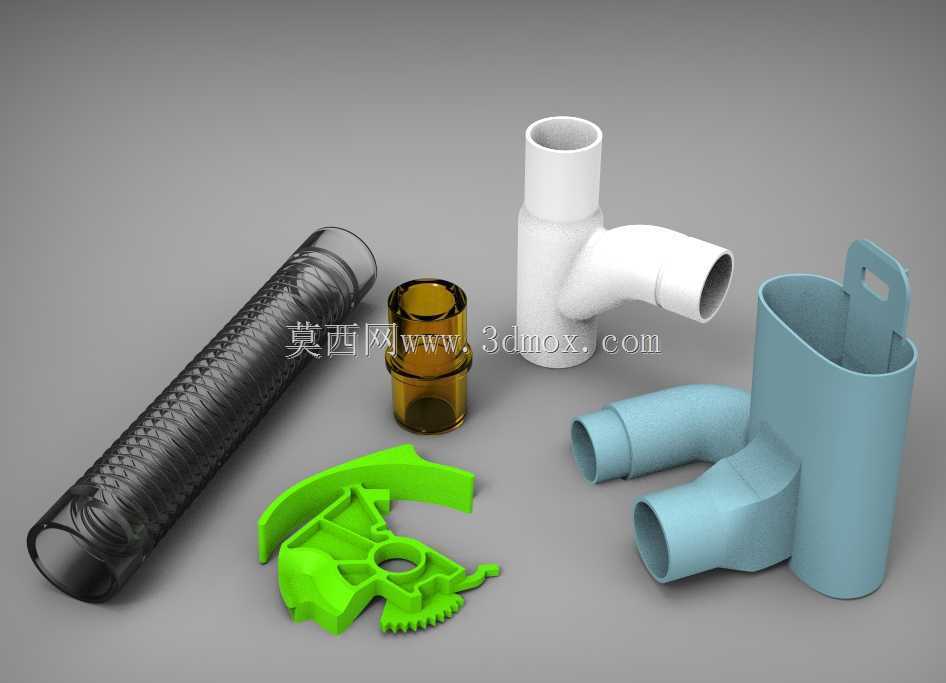

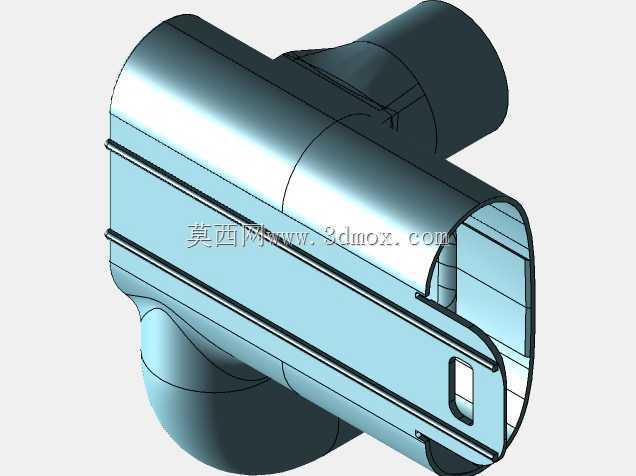

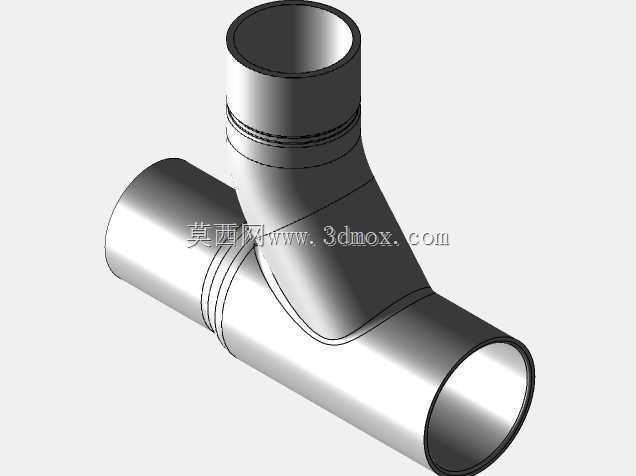

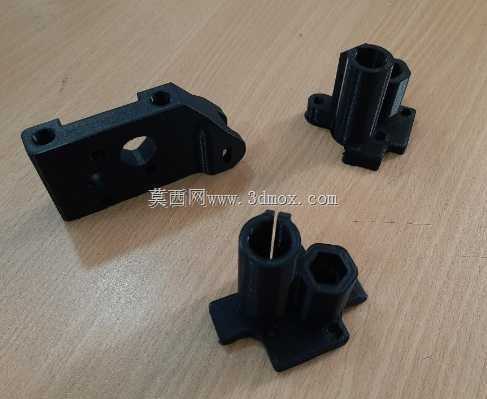

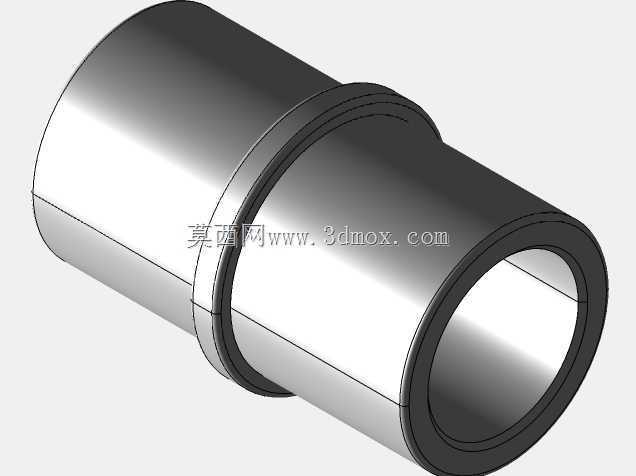

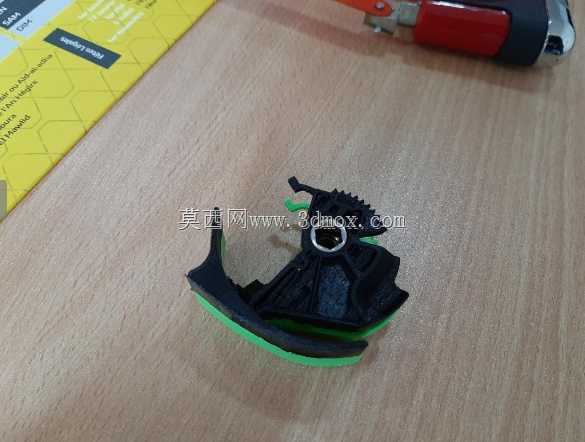

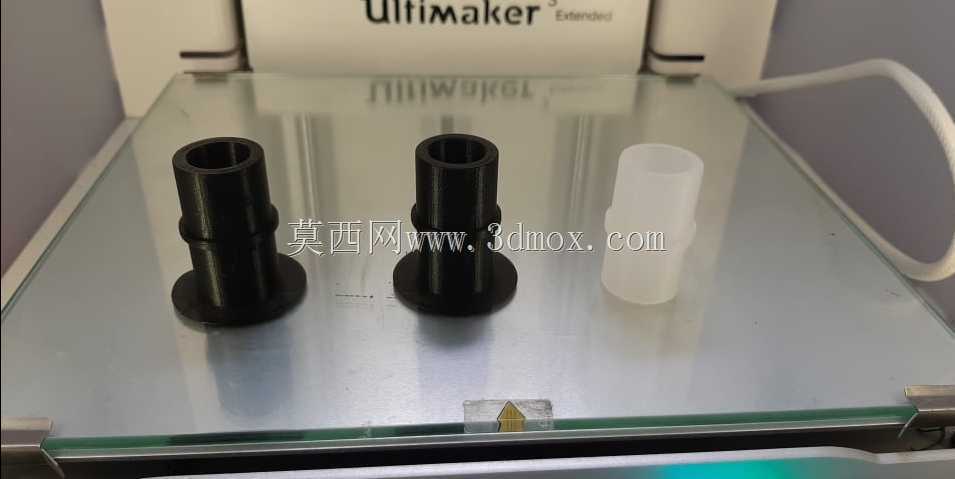

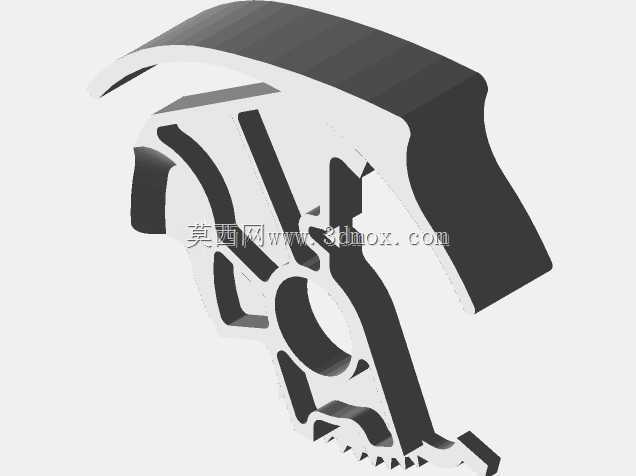

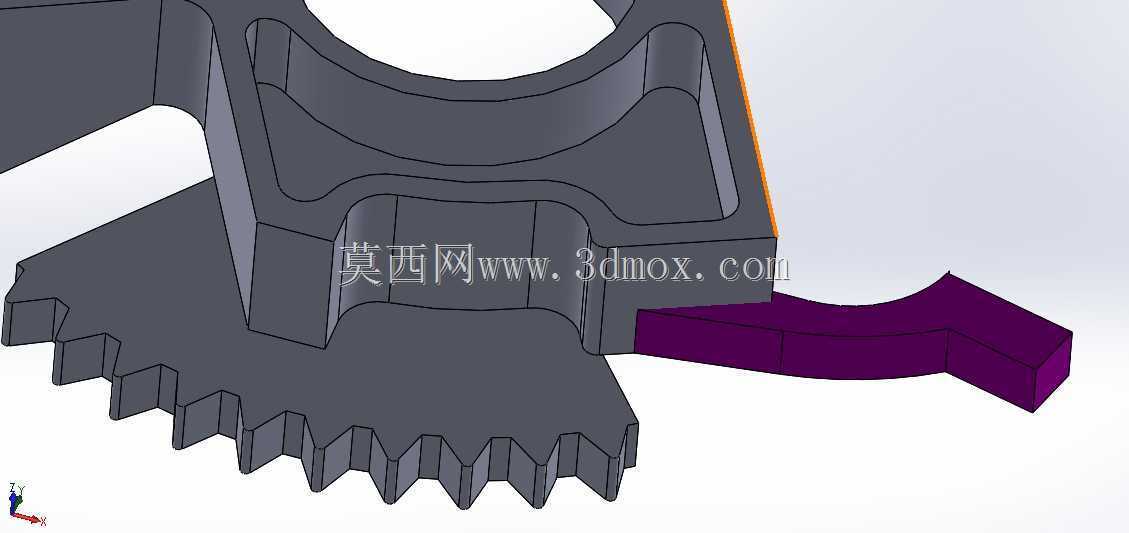

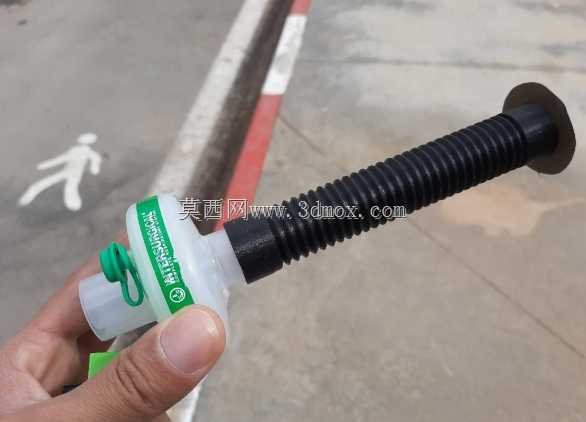

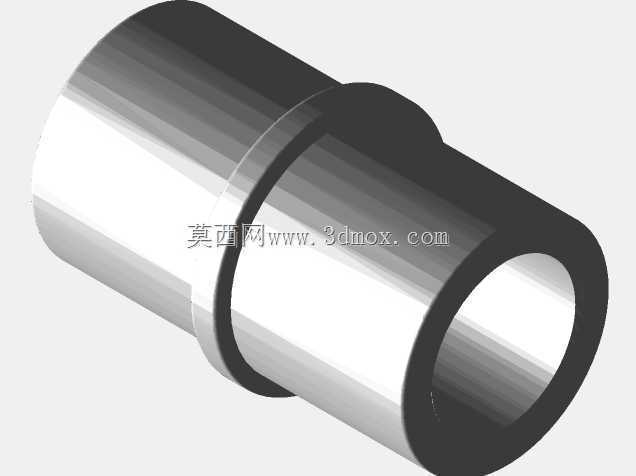

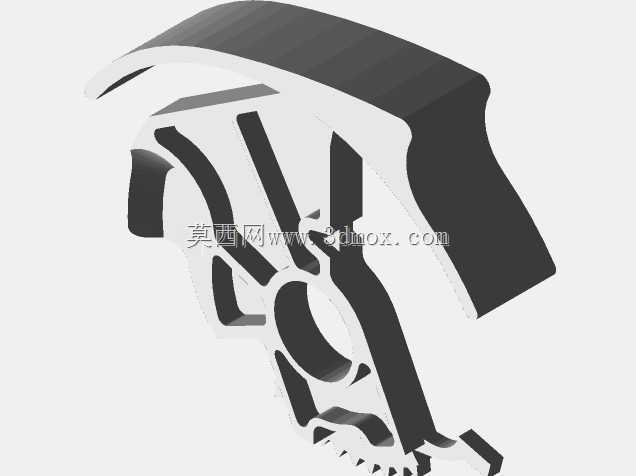

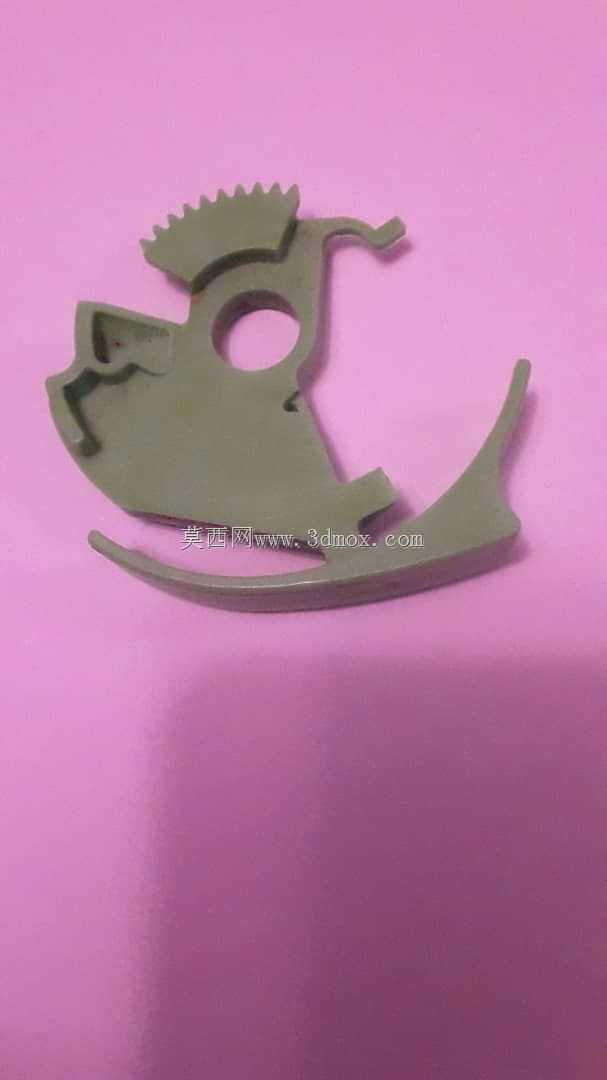

这套组件面向呼吸道传染病防控场景下的呼吸防护与通气辅助需求，适配一线临床救治、隔离防护装备的快速补配场景，可直接通过熔融沉积或光固化工艺快速成型，解决应急状态下医疗配件供应缺口问题。从结构设计逻辑来看，不同形态的管路件分别承担不同气路导通功能：白色三通式弯管采用变径接口设计，主通路为竖直直通结构，侧支通路呈45度斜向引出，可同时实现主气路送气与旁路监测、给药的功能衔接，接口处做了0.8mm的加厚唇边设计，与配套软管插接后可实现过盈密封，无需额外密封圈即可满足常规通气压力下的气密性要求，避免气路泄漏影响供氧或通气效率。浅蓝色的多通集成件采用一体化成型结构，将三个不同走向的管路接口与上部的杯状容纳腔整合为一体，容纳腔侧壁预留了挂装孔位，可直接通过绑带固定在病床护栏或者防护装备的固定点位上，减少额外固定支架的使用，三个管路接口分别对应进气、出气与冷凝水收集通路，接口内径做了阶梯式公差设计，可适配不同外径的通用医疗软管，降低现场配接的适配难度。黑色带内纹理的长筒件为过滤通路外壳，内壁的螺旋式导流槽可引导气流沿筒壁螺旋行进，延长气流在过滤腔体内的停留路径，提升过滤介质的拦截效率，筒体两端做了快插式卡扣结构，无需工具即可快速开合更换内部过滤芯，适配应急场景下快速维护的需求。亮绿色的卡扣锁紧件采用带弹性臂的棘轮结构，可实现不同厚度管路、绑带的快速锁紧固定，齿形结构的咬合深度经过反复调试，锁紧后可承受15N的轴向拉力不松脱，同时解锁时仅需按压弹性臂末端即可快速脱开，兼顾连接可靠性与操作便捷性。棕黄色的短直通衬套采用高透光材质设计，可作为气路观察窗使用，医护人员可直接透过衬套观察内部是否存在冷凝水积存、分泌物堵塞等异常情况，衬套两端的定位凸台可直接卡入对应管路的卡槽内，安装后无轴向窜动，密封面贴合平整无间隙。所有组件的壁厚均控制在1.8-2.5mm区间，既满足快速打印成型的强度要求，也避免壁厚过大导致的成型周期过长、材料浪费问题，所有棱角位置均做了R1.5以上的圆角过渡，避免打印过程中出现应力集中导致的部件开裂，同时也防止临床使用过程中尖锐棱角划伤医护人员或者患者皮肤。各组件的安装边界均经过适配性校验，相邻部件插接后无结构干涉，整体组装完成后可直接接入现有标准呼吸防护设备的气路系统，无需额外改装即可直接投入使用，适配应急状态下快速部署、快速应用的实际需求。
