双屏壁挂式Vesa显示器安装支架结构

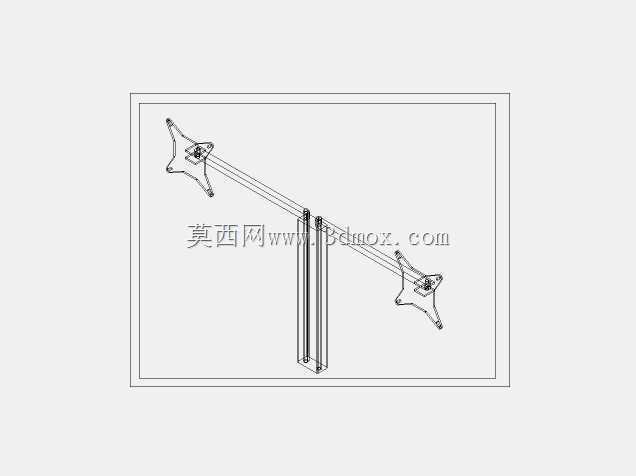

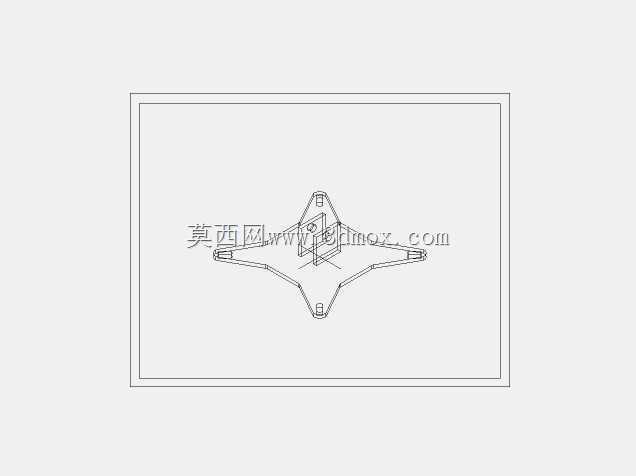

日常办公场景中，多屏显示需求早已从专业设计工位扩散到普通办公、监控调度、工业设备操控等多个场景，双屏Vesa支架的核心作用，就是解决两台显示器并排安装时的空间占用、视角调节、走线规整问题，替代传统的双底座摆放方案，释放桌面操作空间。这款支架采用立柱加双侧悬臂的结构形式，立柱作为整个承载的基础部件，设计为竖直长条式结构，背部预留壁挂安装孔位，可直接固定在墙面或者工位隔断的竖向承重面上，安装时需要确认安装面的承重能力，避免出现坠落风险，立柱的长度决定了屏幕的竖向调节行程，常规适配坐姿办公的立柱长度，可覆盖从桌面以上150mm到450mm的高度调节范围，满足不同身高使用者的视线高度需求。两侧的悬臂采用平行四边形连杆结构，这种结构的优势在于调节屏幕前后位置、俯仰角度时，屏幕始终保持水平状态，不会出现倾斜歪扭的情况，每侧悬臂的末端都设置了标准Vesa安装面板，面板上的安装孔位符合通用Vesa挂载标准，可适配绝大多数符合孔位规范的显示器，安装时只需将显示器背部的孔位与面板对齐，拧入固定螺丝即可完成挂载，无需额外加工转接件。悬臂与立柱的连接部位设置了阻尼转轴，调节时可以根据屏幕的重量调整阻尼力度，保证屏幕调整到合适角度后不会自行下坠，同时也不会因为阻尼过大导致调节费力。从安装边界来看，双侧悬臂完全展开时，两块屏幕的横向总跨度可覆盖1200mm到1500mm的范围，适配21.5英寸到27英寸的常规尺寸显示器，悬臂收拢时，屏幕可以贴近立柱位置，满足小空间工位的使用需求。走线方面，悬臂和立柱上都预留了走线槽位，显示器的电源线、信号线可以顺着槽位排布，避免线路外露缠绕，保持工位整洁。设计过程中需要重点考量各个转轴部位的耐磨性能，因为支架在使用周期内会经历多次角度调节，转轴部位的衬套需要选用耐磨低摩擦的材料，避免长期使用后出现松动旷量，同时整个支架的承重需要经过校核，单侧悬臂的承重需要覆盖常规显示器的重量范围，保证挂载后整体结构稳定，不会出现形变。在工业操控场景中，这类支架还可以挂载在设备柜体的侧壁上，将操作显示屏固定在方便操作人员观察的位置，避免屏幕占用操作台面的空间，同时可以根据操作人员的站立或者坐姿调整屏幕角度，降低长时间观察屏幕的视觉疲劳。
