多类型标准铆钉紧固件结构设计

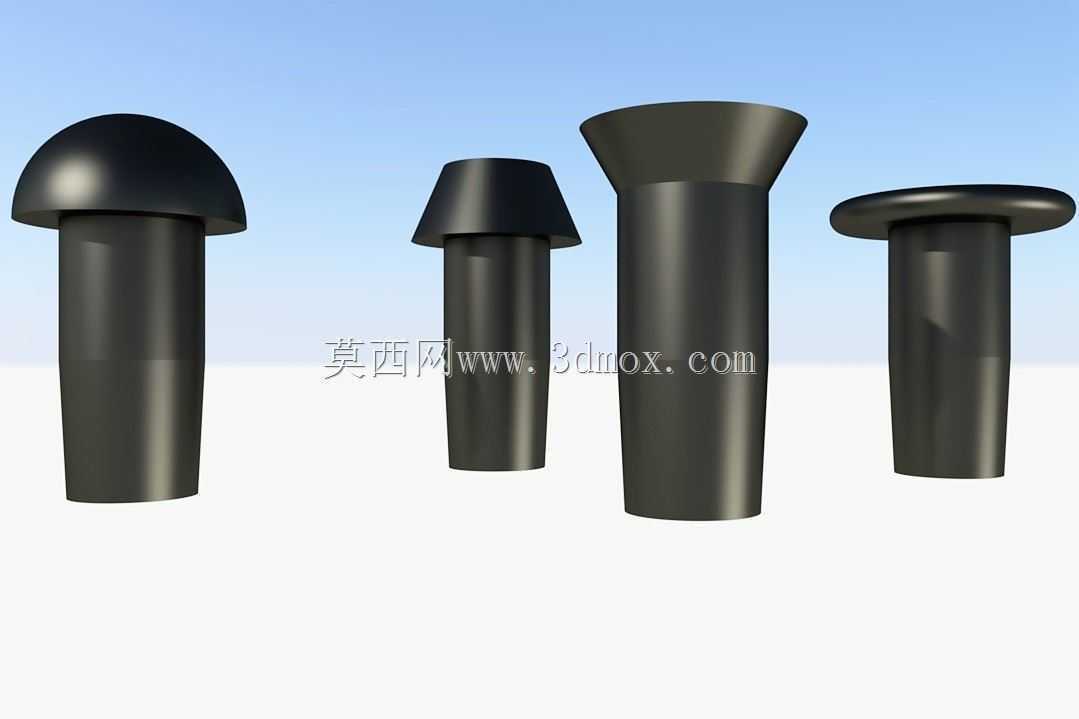

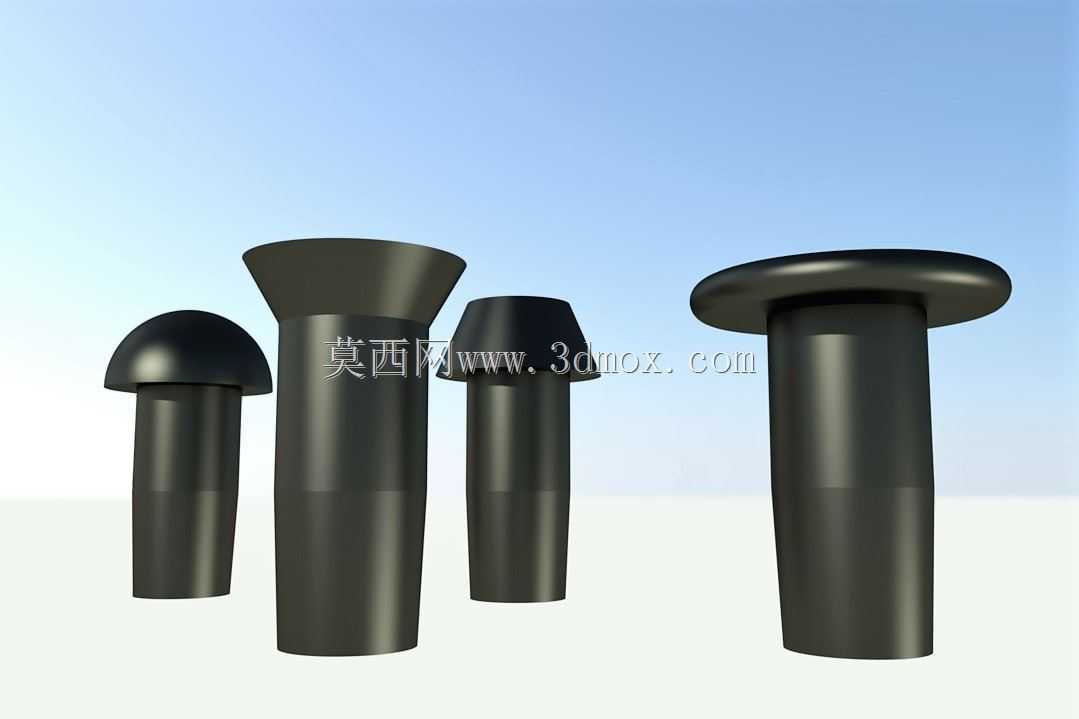

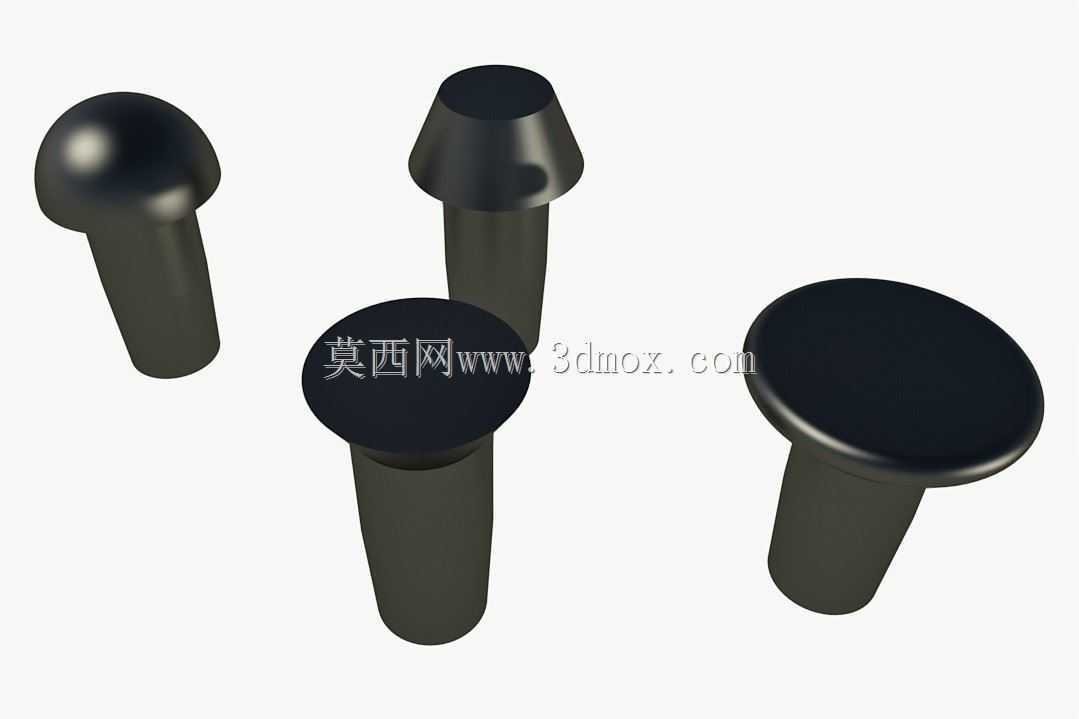

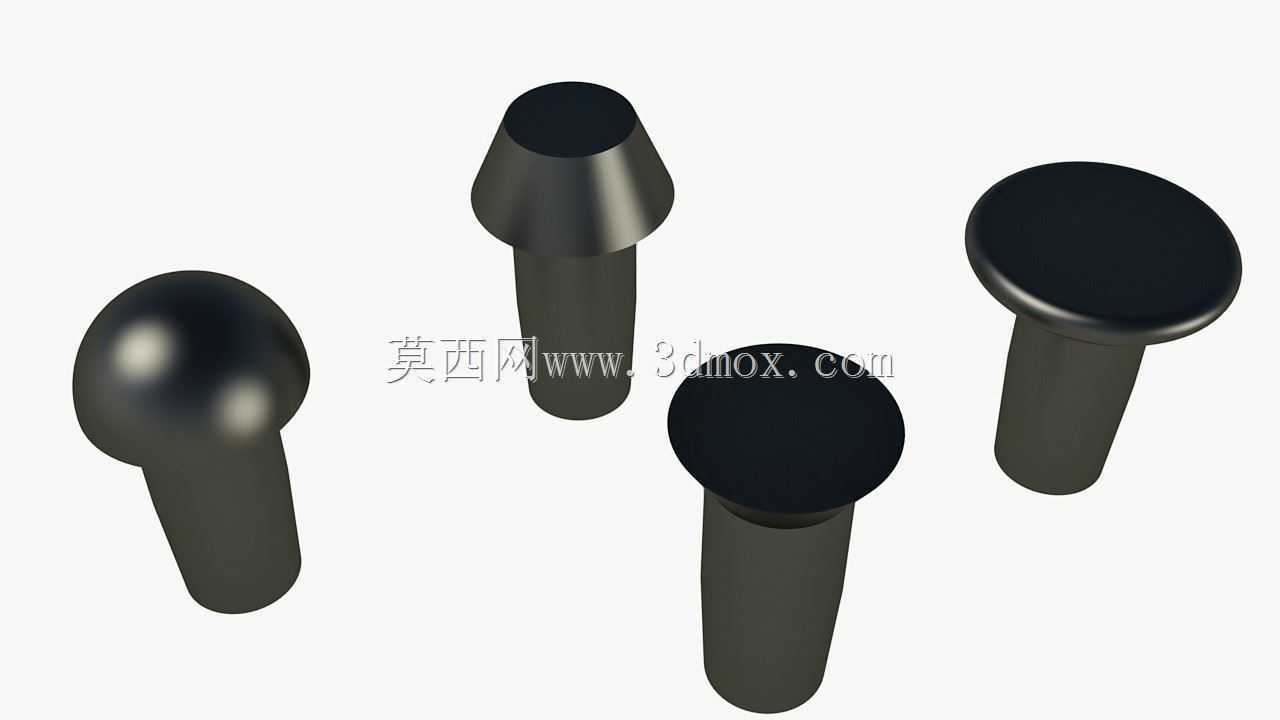

本次设计涵盖圆头、盘头、沉头、大扁头四类常用铆钉结构，核心公称直径设定为20mm，适配多数中厚板金属构件的铆接装配需求。在重型钢结构厂房的梁柱节点铆接作业中，圆头铆钉的半球形头部可均匀分散铆接后的压应力，避免头部应力集中导致的板材局部压溃，安装时仅需在板材预制对应直径的通孔，穿入铆钉后通过压铆或锤铆使杆端镦粗形成锁止结构，无需配套螺母即可实现不可拆卸的刚性连接，抗剪切性能远高于同规格普通螺栓，在承受长期振动载荷的矿山设备机架、起重设备桁架结构中应用广泛。盘头铆钉的头部高度较低，边缘带有平缓过渡圆角，适合安装空间受限、铆接后头部突出量要求较小的场合，比如配电柜内部构件、小型设备外壳的拼接，既可以保证足够的压紧力，又不会因头部突出过高干涉其他零部件的装配。沉头铆钉的锥形头部可完全沉入预制的沉孔内，装配后表面无突出结构，多用于对外观平整度有要求的设备外覆盖件、船舶甲板拼接、轨道交通车辆外壁连接场景，安装时需严格控制沉孔的深度与锥度公差，保证铆钉头部与板材表面齐平，避免出现台阶影响后续涂装或相邻部件贴合。大扁头铆钉的头部直径更大，接触面积是同直径圆头铆钉的1.8倍左右，适合铆接薄金属板、非金属板材等强度较低的基材，可大幅降低头部对基材的压强，防止铆接过程中板材被压穿，在通风管道、铝型材框架、玻璃钢构件的连接中十分常用。设计过程中严格遵循通用铆接件的结构规范，杆部公差取h12级，适配常规冲孔、钻孔的加工精度，头部与杆部的过渡位置设置R0.5的圆角，避免热处理及铆接过程中出现应力开裂，所有结构的安装边界均预留足够的铆接操作空间，杆部长度可根据实际铆接板材的总厚度调整，预留1.2-1.5倍直径的镦粗余量，保证铆接后镦头成型饱满，连接强度达标。
