法拉利跃马徽标三维造型设计

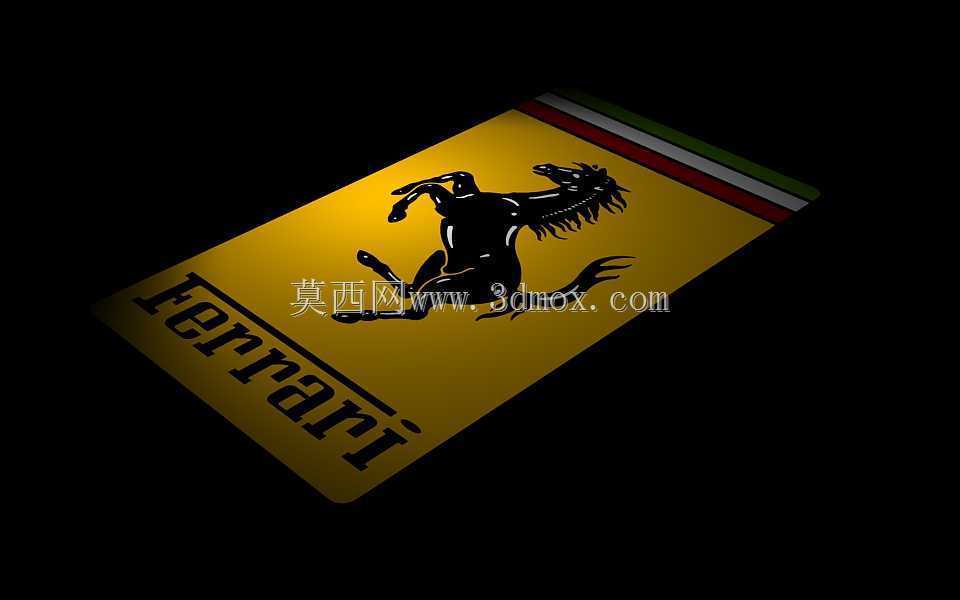

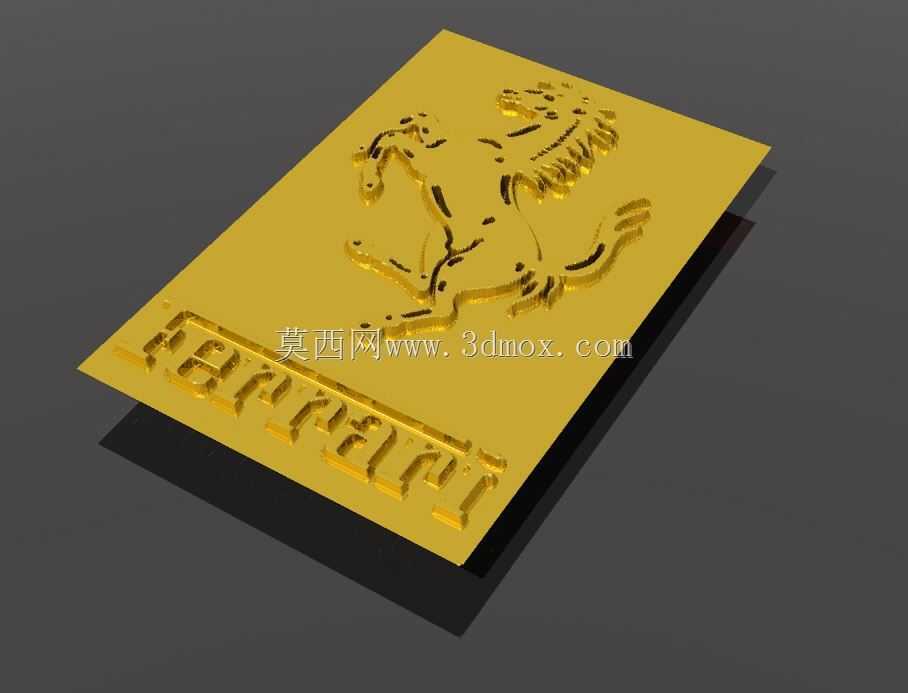

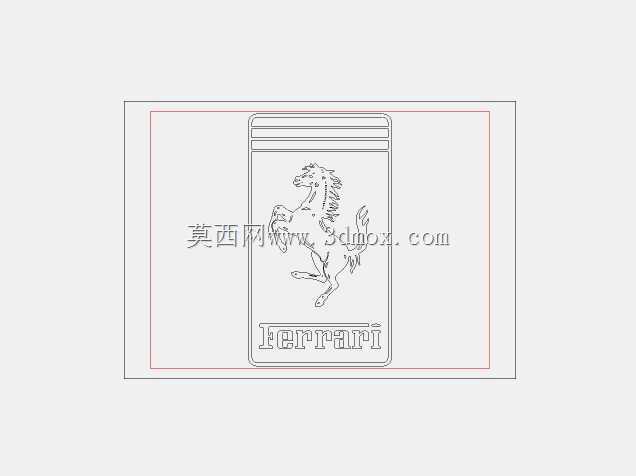

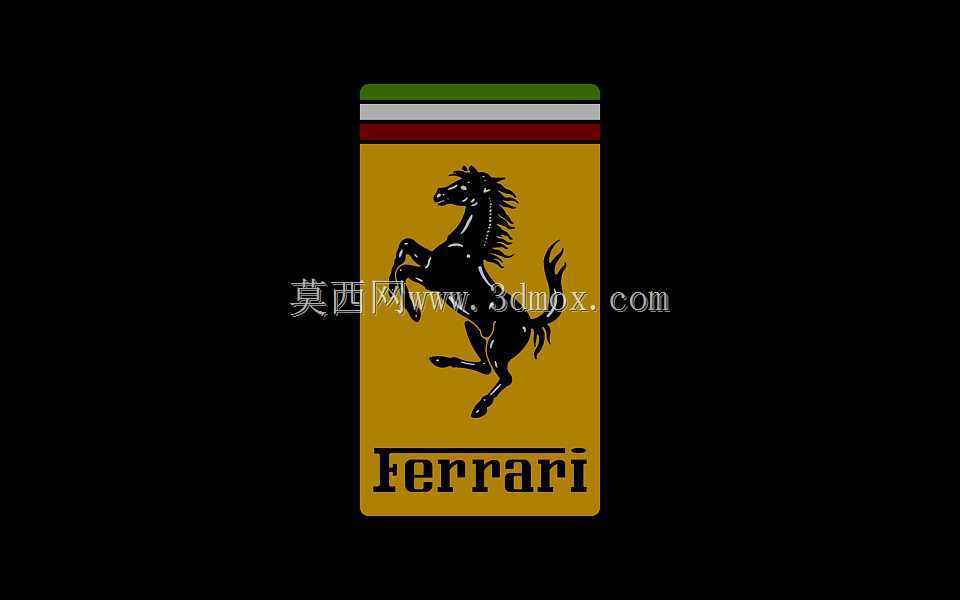

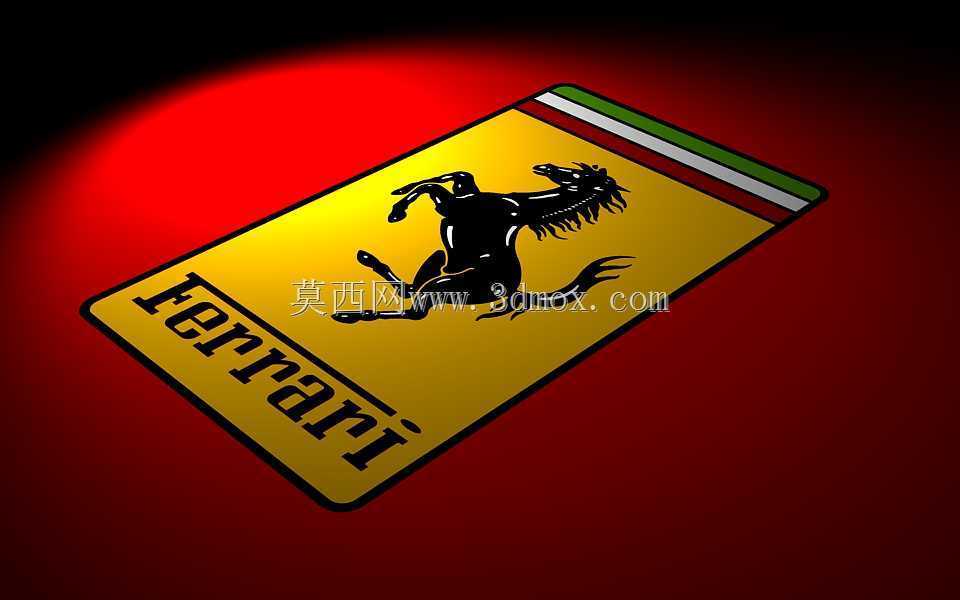

在汽车外观饰件的设计开发流程中，品牌标识的三维数据是前期造型评审、模具开模、装配匹配环节必不可少的基础数模，这套法拉利跃马徽标的三维造型，完全围绕实车装配的实际需求搭建，可直接对接后续的注塑、电镀、粘贴装配全流程工序。从实际应用场景来看，这类车标数据不仅可用于整车外饰的装配匹配校验，也能支撑汽车改装件开发、展车模型制作、文创衍生产品的结构设计工作，覆盖从量产车配套到后市场改装、周边产品开发的多类使用场景。设计过程中优先还原徽标的视觉识别特征，盾形基底的边缘倒角做了差异化处理，靠近车头安装面的一侧倒角半径更小，贴合安装曲面时不会出现边缘翘起的装配问题，外露侧的倒角半径稍大，匹配电镀工艺的镀层附着要求，避免锐边位置出现镀层堆积、露底的工艺缺陷。跃马造型的曲面构建全部采用G2连续过渡，马身肌肉线条的凹凸深度严格对照实车扫描数据调整，既保证光影下的视觉立体感，也控制凸起高度在安装边界要求范围内，不会因为突出量过大影响整车通过性，或是在洗车、日常使用中出现剐蹭掉漆的问题。徽标顶部的意大利国旗色条区域，做了0.15mm的下沉台阶设计，后续做分色喷涂或者贴膜工艺时，台阶可以作为定位边界，不需要额外制作喷涂治具就能保证色条的边缘齐整，减少生产环节的辅助工装成本。基底背面预留了3M胶粘贴的定位凹槽，凹槽深度刚好匹配常用车用泡棉胶的厚度，粘贴时胶层不会从徽标边缘溢出，同时凹槽内的定位凸点可以和车身安装位的定位孔快速对位，装配时不需要反复调整位置，能有效提升总装车间的装配效率。整个造型的尺寸比例严格遵循原厂标识的规范，长宽比控制在1.4:1，整体厚度不超过4mm，适配法拉利全系车型的前翼子板、车头中网、车尾箱盖等多个安装位置的曲面弧度，数模的安装面做了微弧度自适应调整，和车身钣金曲面的贴合间隙控制在0.1mm以内，粘贴后不会出现缝隙不均、进水积灰的问题。建模过程中特意规避了尖角、薄钢区域，所有结构的最小壁厚都控制在1.2mm以上，满足注塑成型的工艺要求，不会出现注塑充模不满、脱模变形的问题，同时徽标边缘的圆角处理也符合机动车外部凸出物的安全标准，不会对行人造成额外的磕碰伤害。
