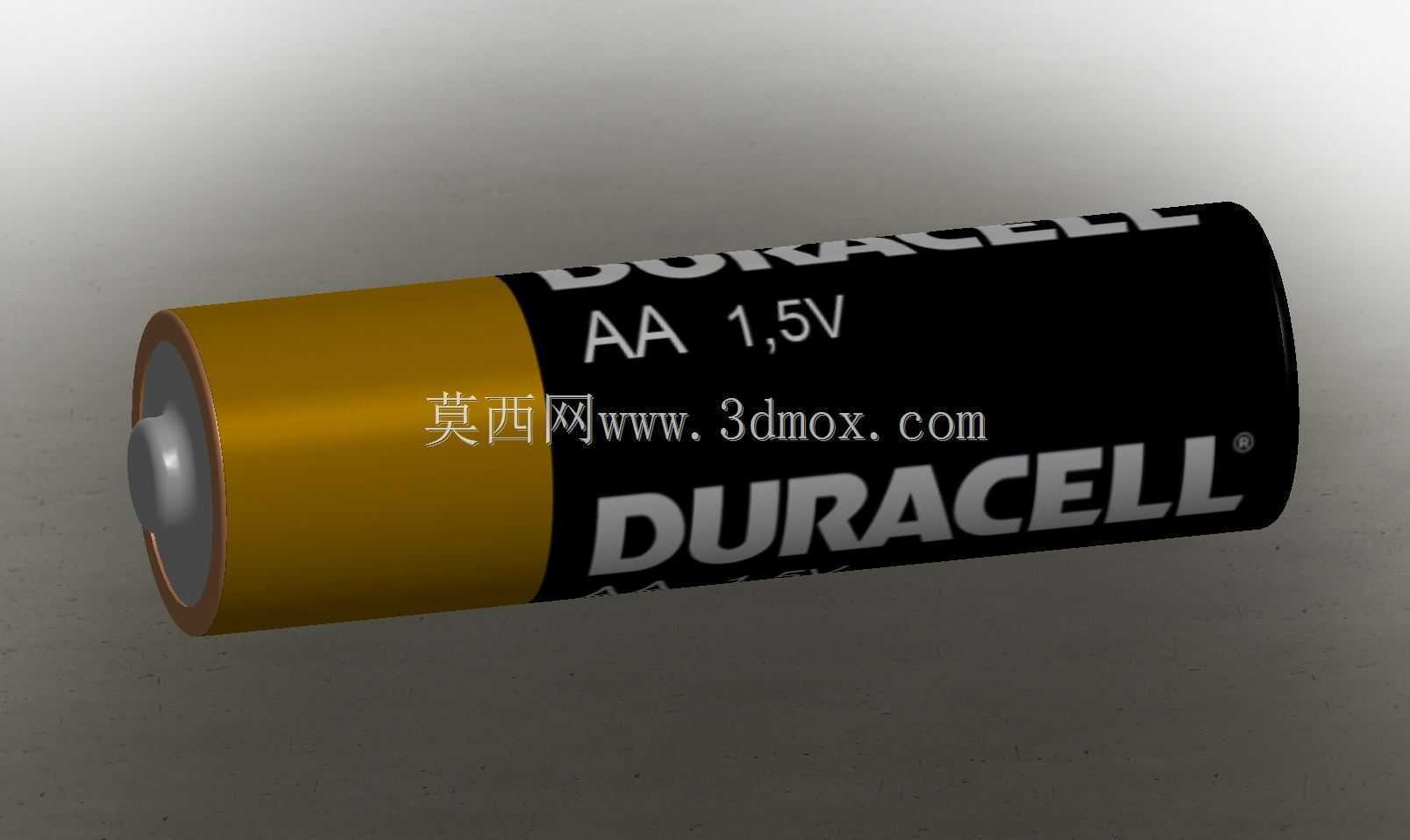

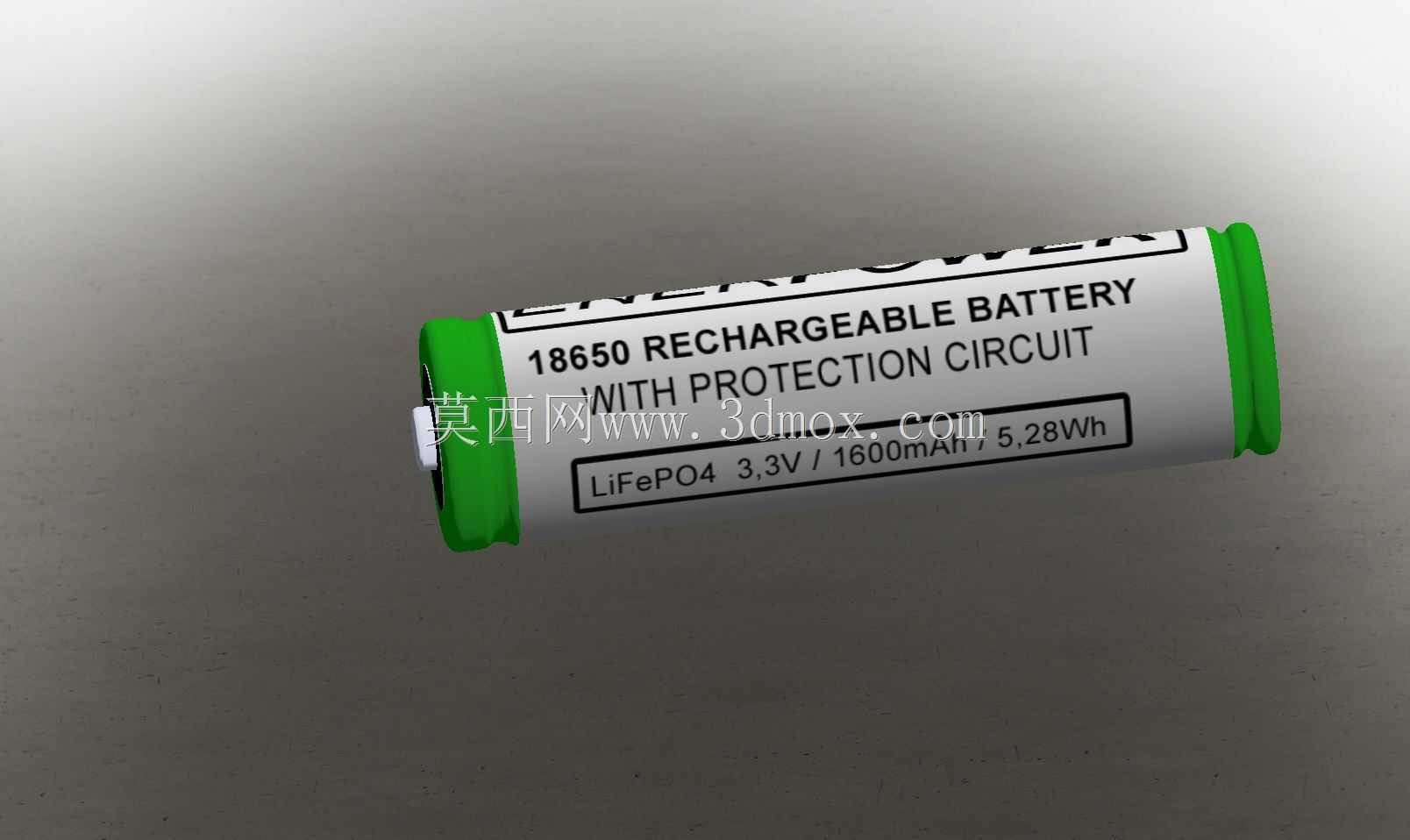

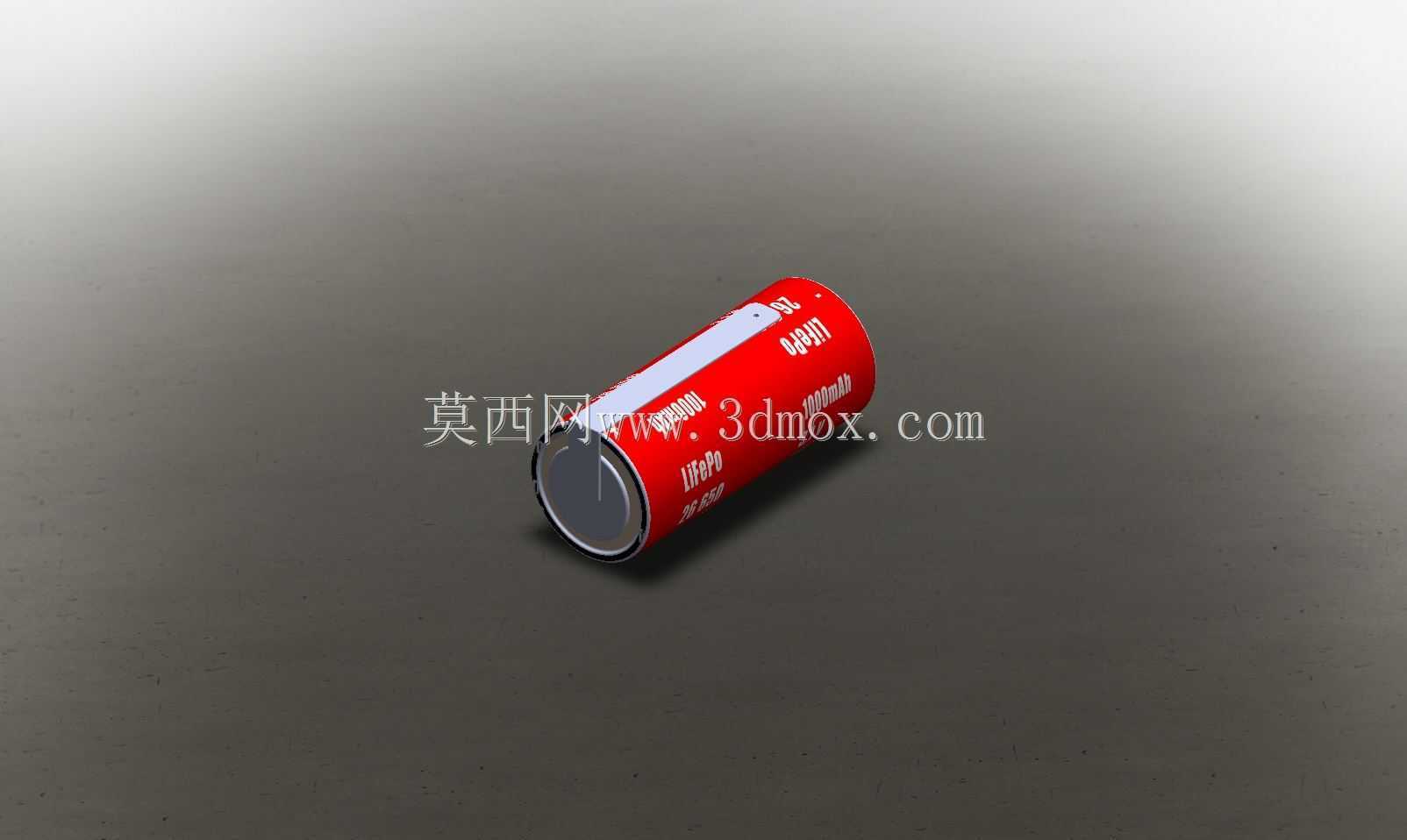

多规格圆柱锂电池外观结构设计方案

做消费电子、小型便携设备结构设计时，电池选型与安装位匹配是绕不开的环节，这次整理的不同尺寸圆柱电池结构，覆盖了从小功率穿戴设备到中型手持电动工具的常用供电规格，能帮结构工程师在选型阶段快速核对安装边界，减少反复打样验证的成本。这类圆柱电池的应用场景跨度极大，小到TWS耳机充电仓、智能门锁的备用供电，大到强光手电、手持电动螺丝刀、便携检测仪器的主电源，甚至小型储能模组的串并联组合单元，都能找到对应尺寸的型号适配。从功能特性来看，圆柱卷绕结构的电池本身具备结构强度高、散热路径均匀的优势，外壳采用镀镍钢壳封装，正极带凸起防爆端盖，负极是平整的壳体底面，既可以通过弹片、触点实现可拆卸更换，也能通过点焊镍带完成固定焊接，适配不同的设备维护需求。设计这类不同尺寸的电池模型时，首先要严格对齐各规格的通用外形公差，比如不同直径规格的壳体滚花位置、正极绝缘圈的厚度、负极平面的平面度要求，都要符合行业通用的装配公差带，避免出现电池装不进仓、触点接触不良的问题。安装边界的处理上，不同长度规格的电池要预留对应的轴向窜动间隙，直径方向要考虑包裹绝缘麦拉片后的尺寸增量，同时要给电池仓的弹片预留压缩行程，不管是弹簧接触还是弹片卡扣结构，都要保证在设备跌落、振动工况下不会出现接触断电的情况。实际建模过程中，要还原外壳的标识区、绝缘层的包覆范围、正极端的泄压结构细节，这些细节不仅是外观呈现的需要，更是结构干涉检查的关键——比如不少工程师做电池仓设计时容易忽略正极绝缘圈的凸起高度，导致装配时正极和仓壁金属件短路，模型里把这些细节做全，就能在装配仿真阶段提前排查风险。另外不同尺寸的电池重量差异也在模型里做了对应还原，做手持设备重心配平的时候，可以直接调用对应规格的模型核对重量分布，不用再单独查参数估算，对便携设备的握持手感优化也有实际参考价值。
