工业储能用焊接式多层电池承载支架

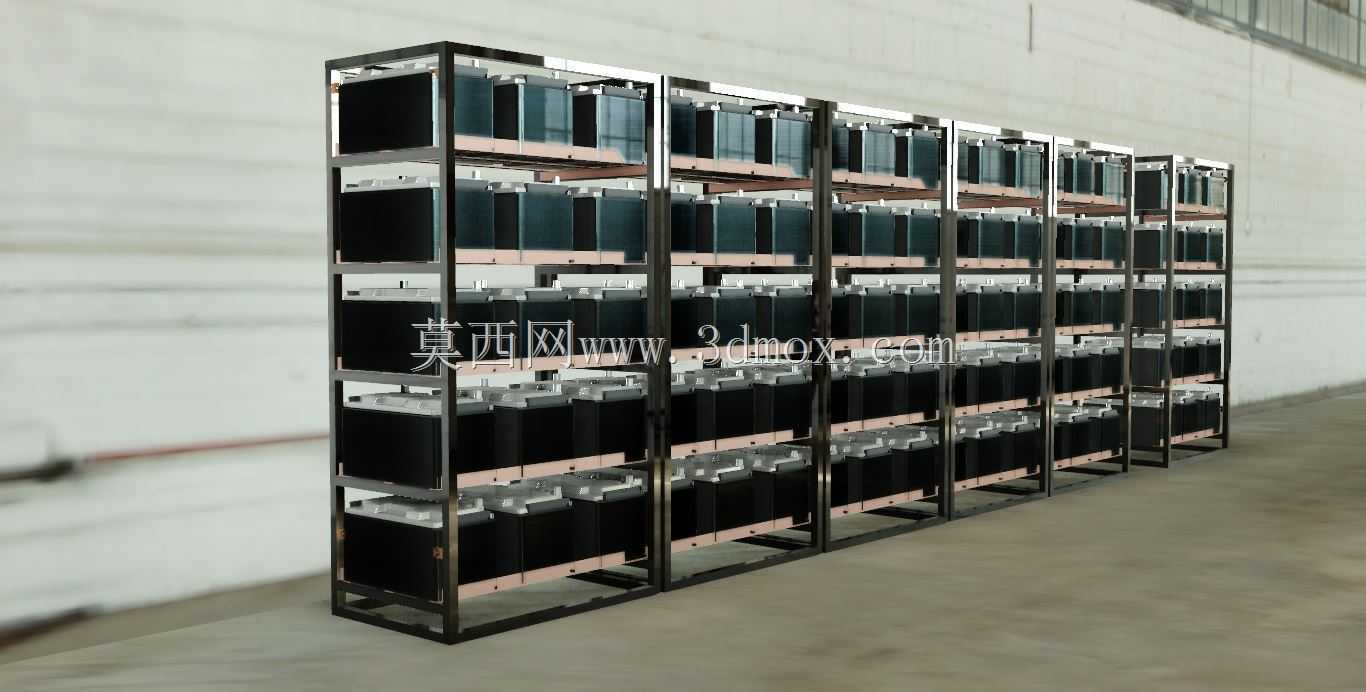

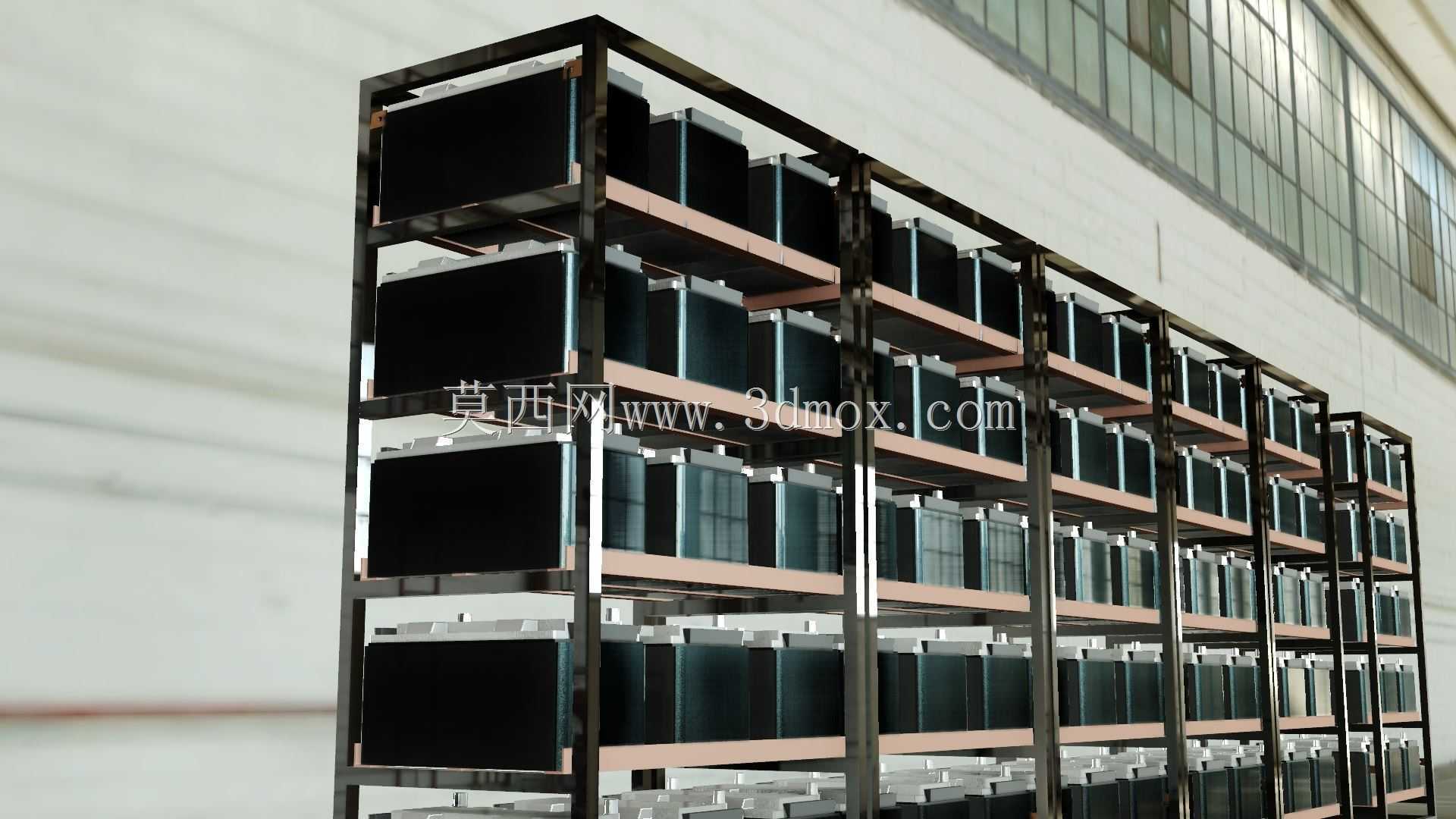

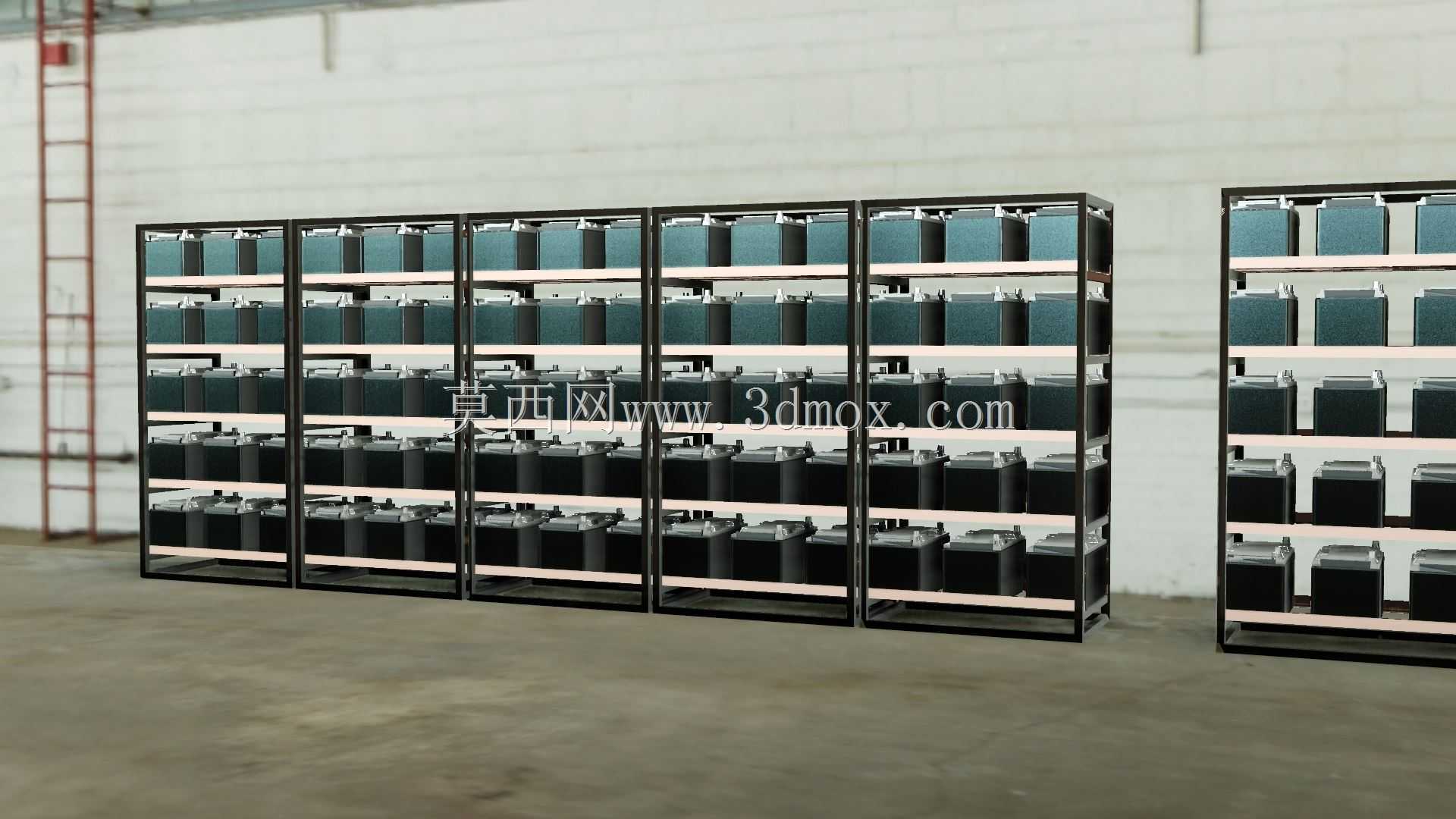

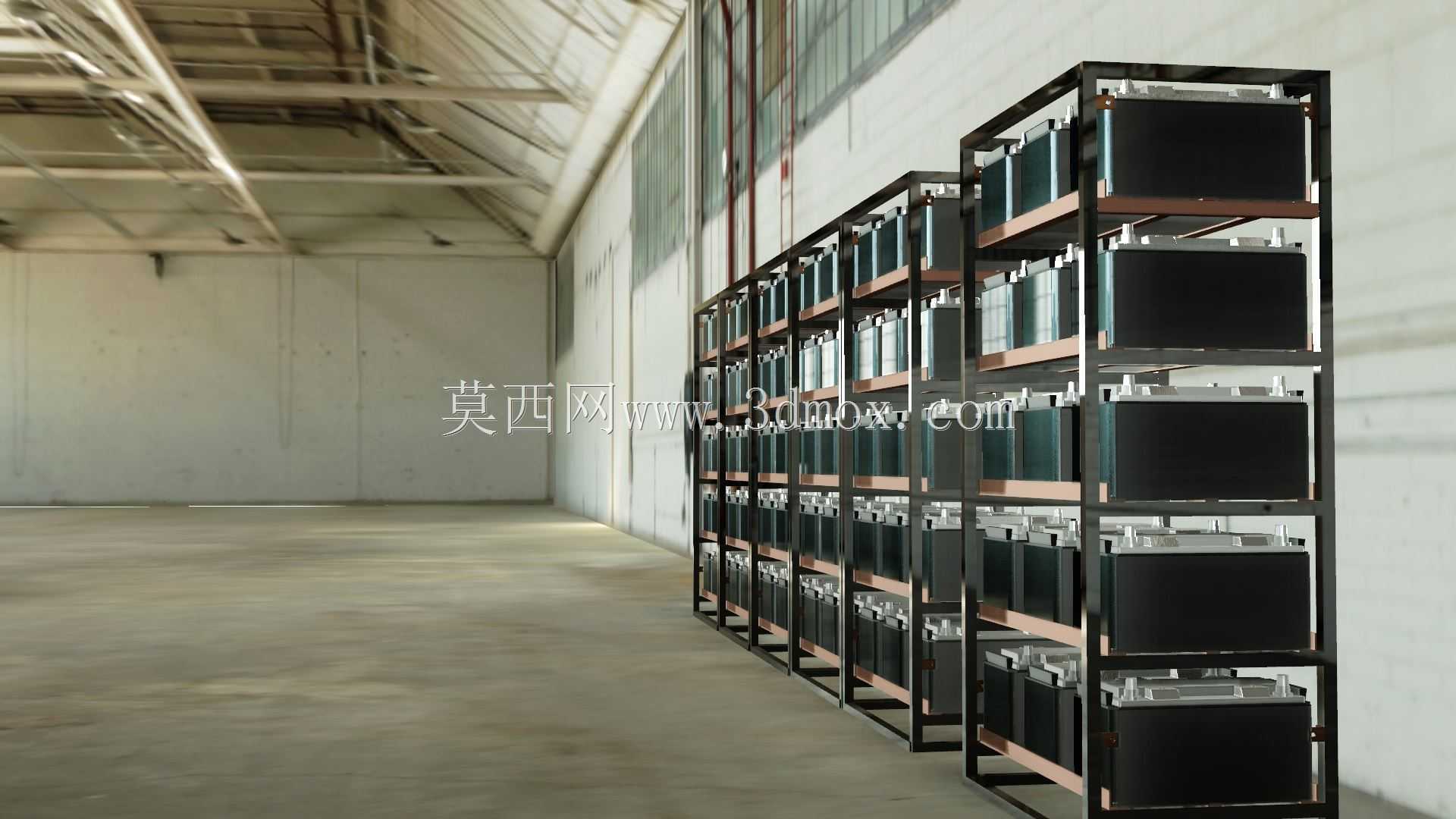

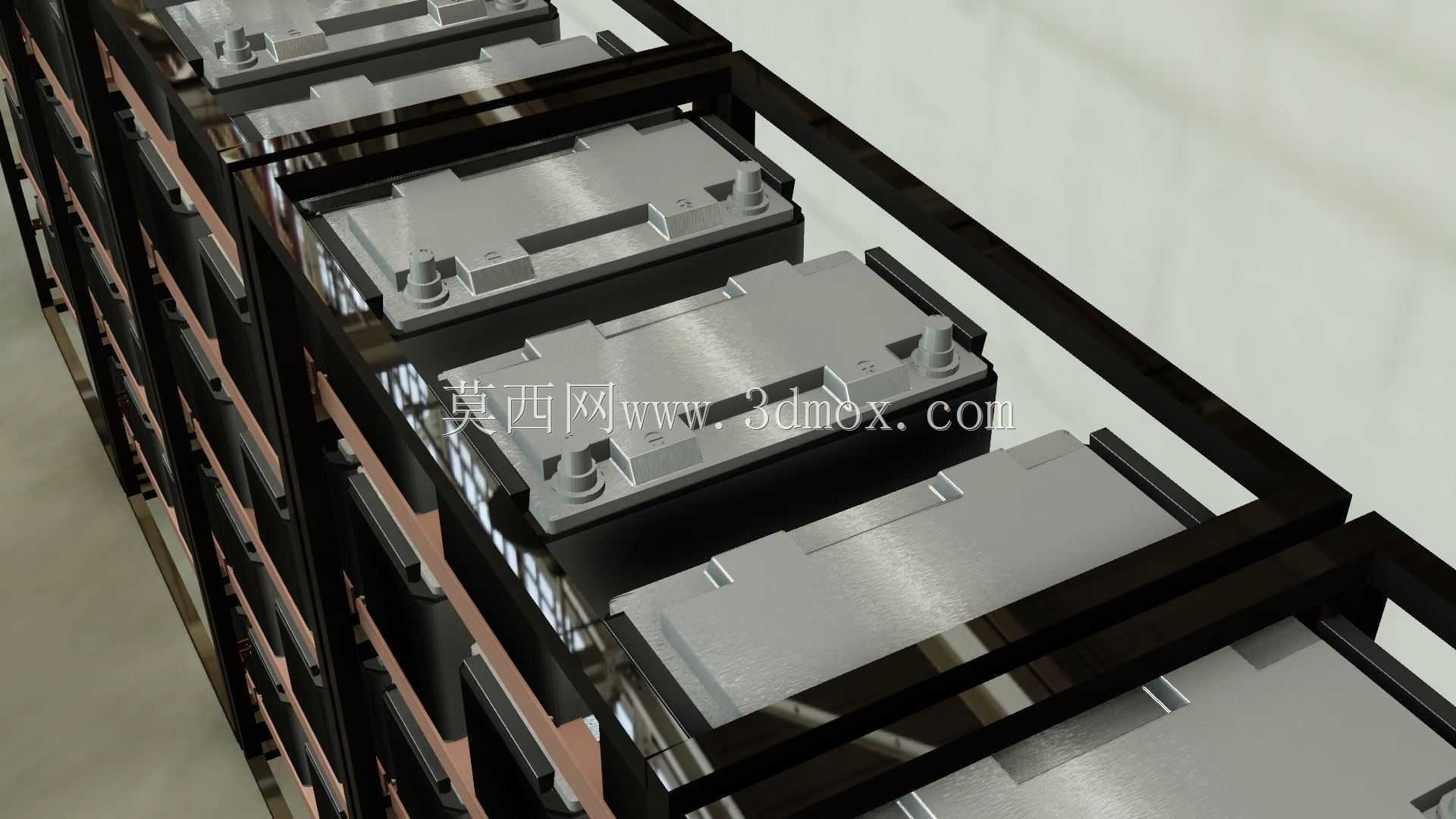

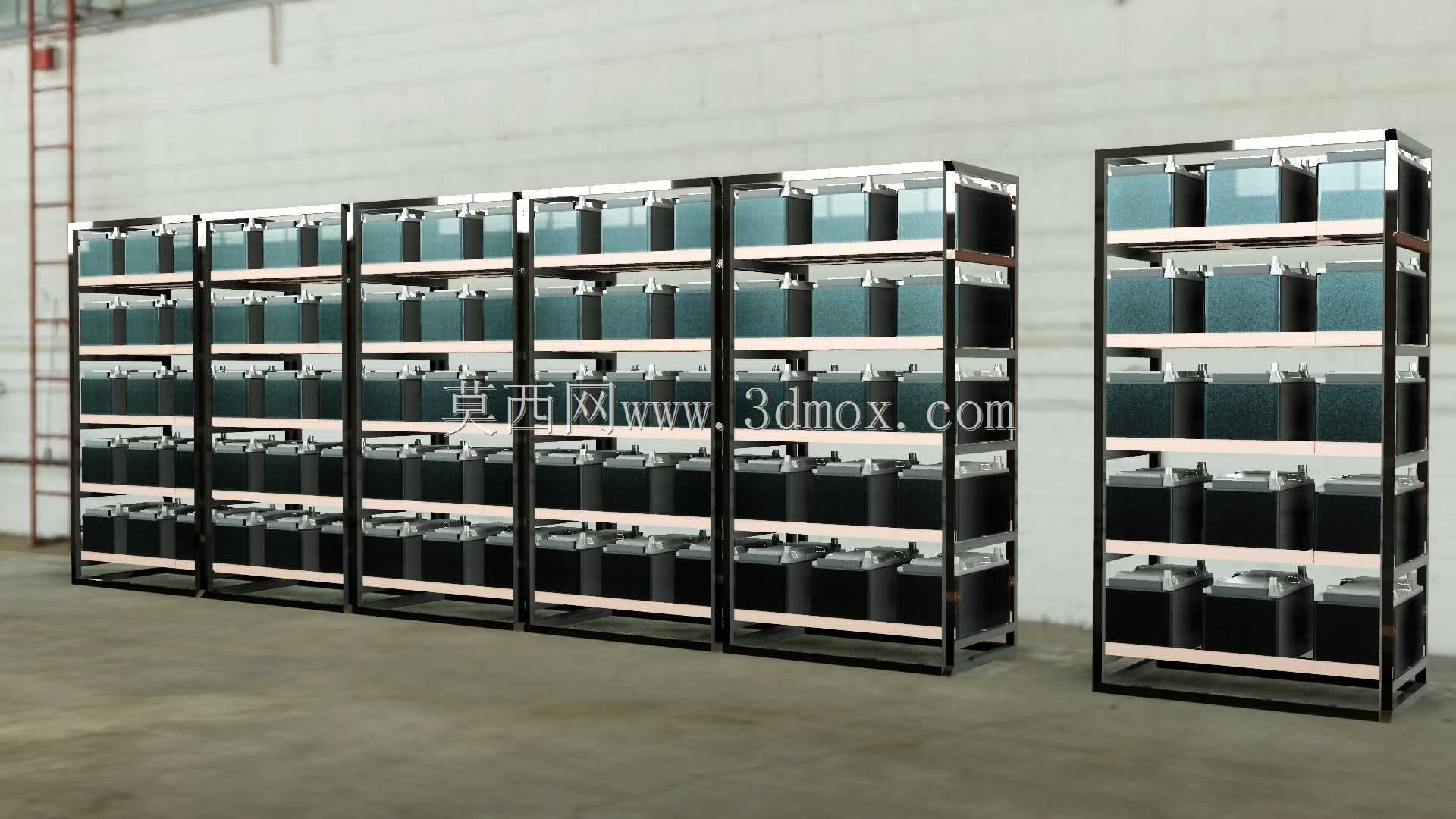

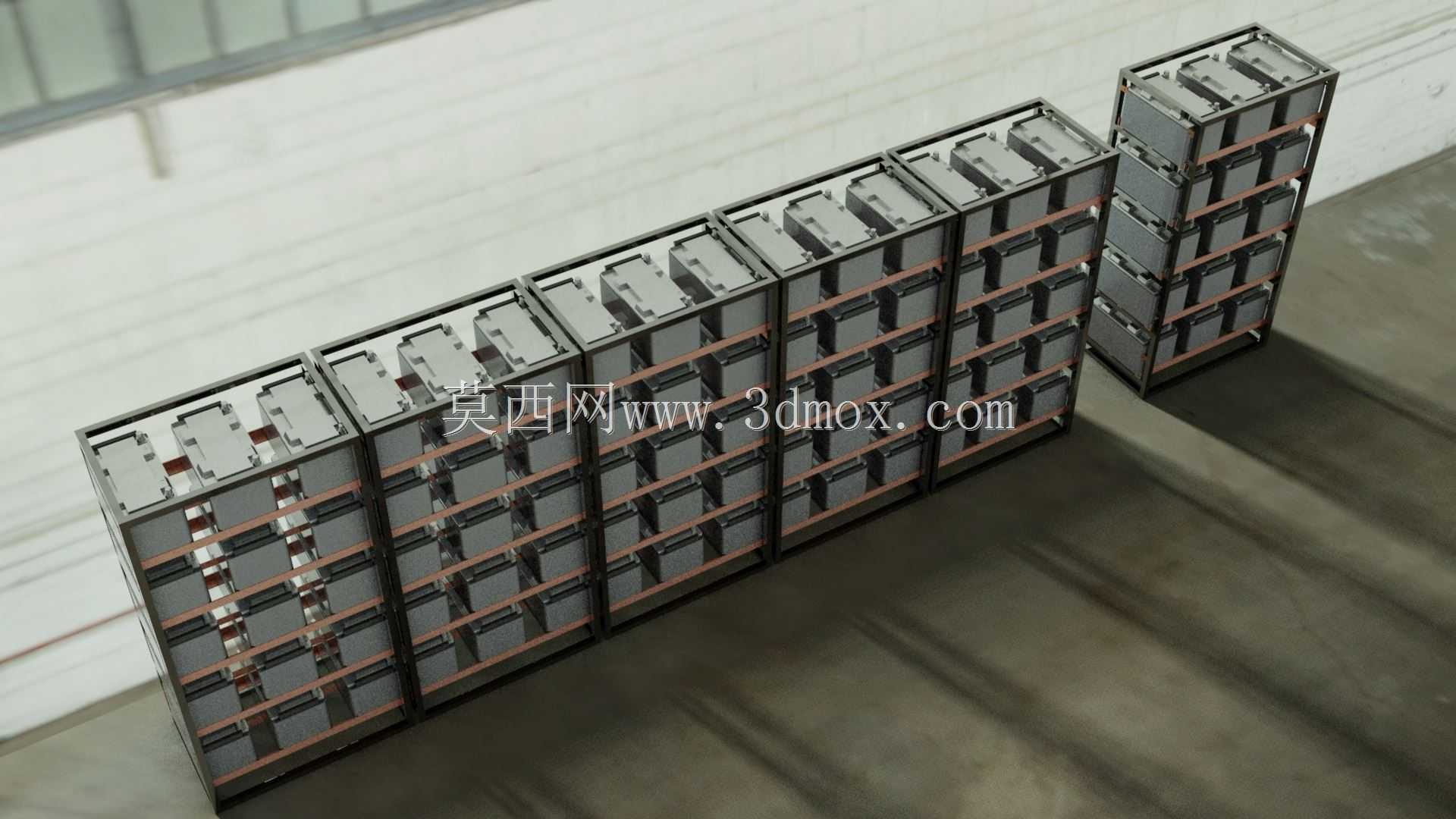

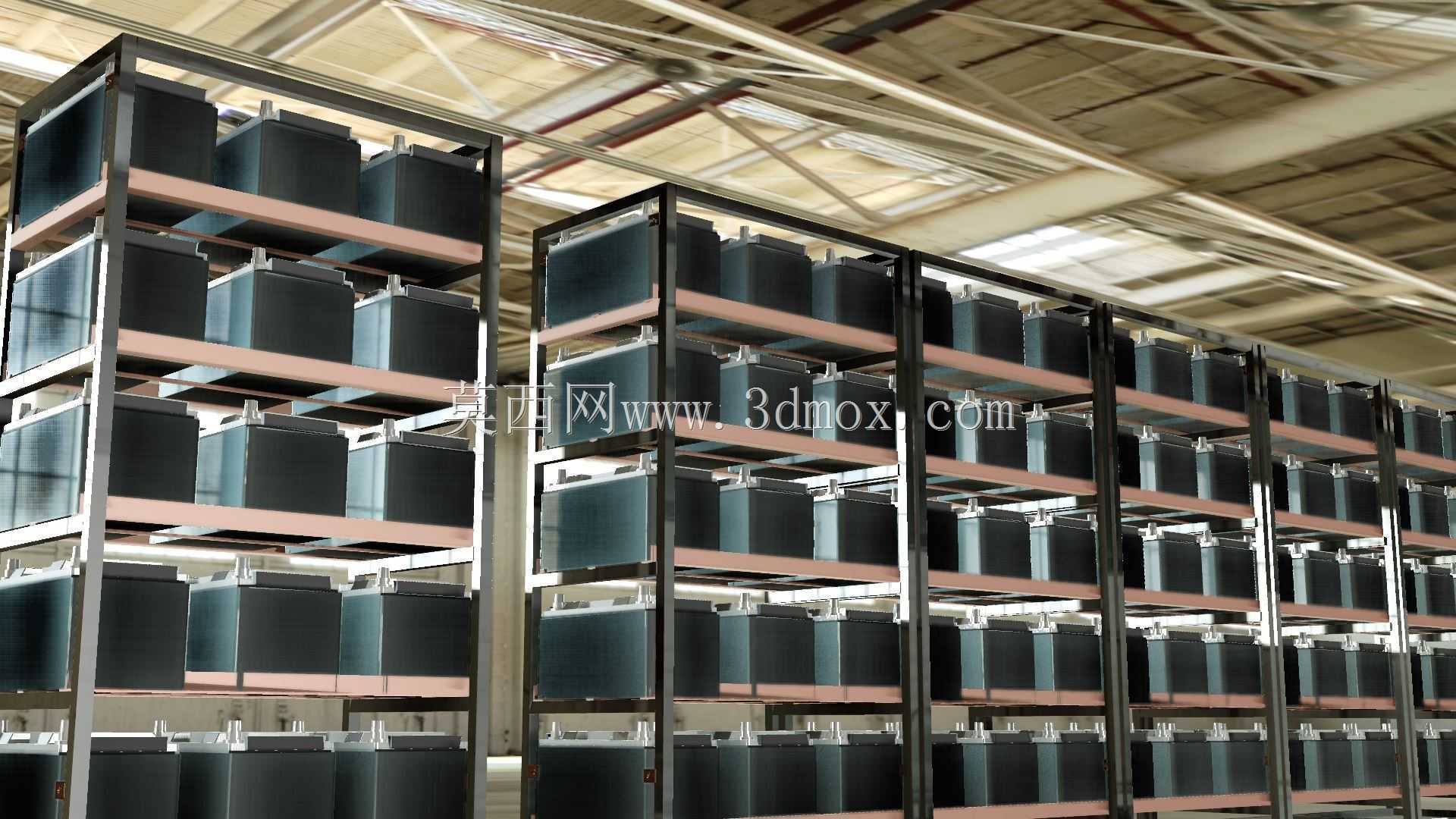

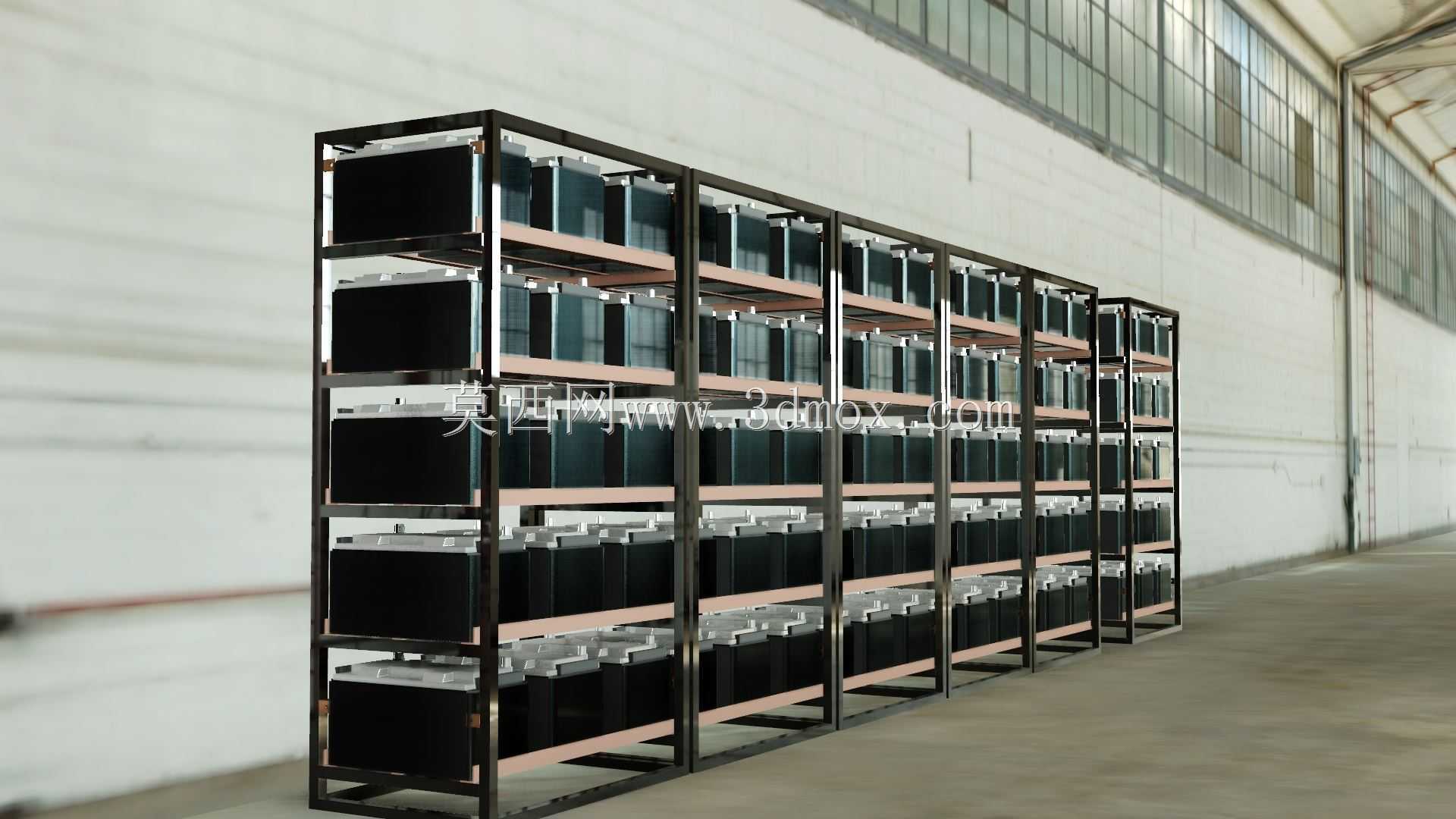

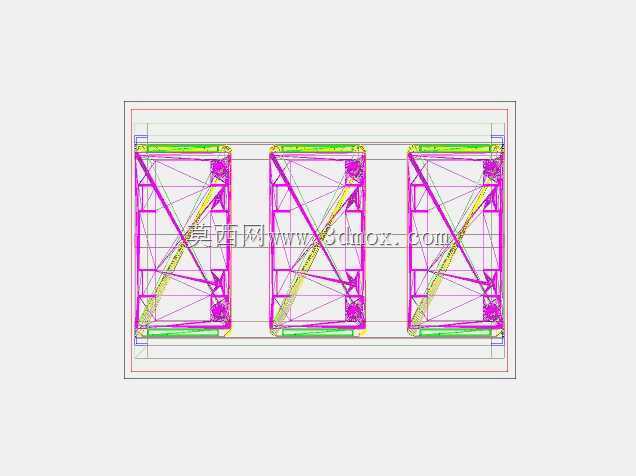

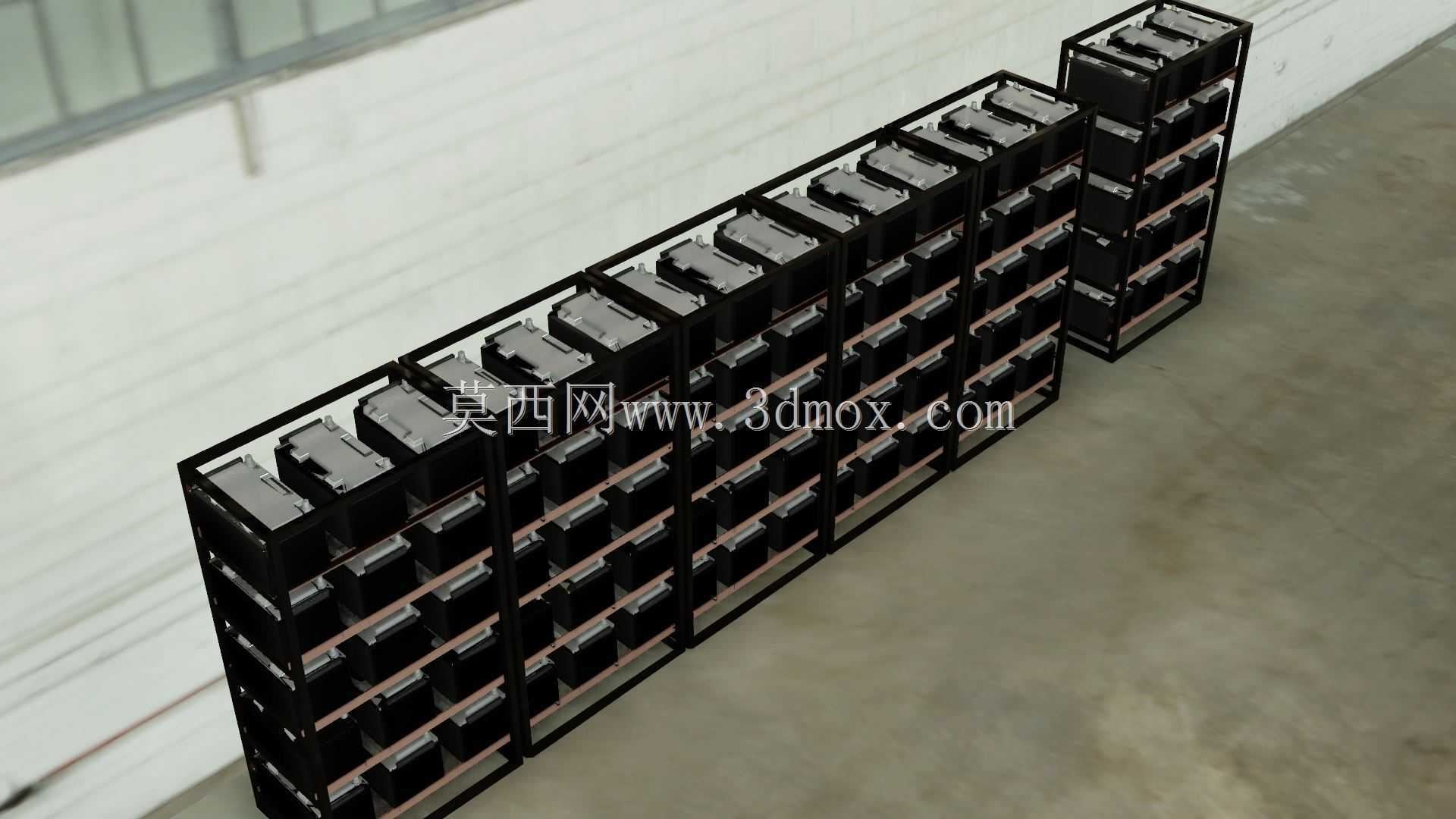

这款焊接式电池承载支架，主要面向工业后备电源、分布式储能电站、机房UPS供电系统等场景设计，核心作用是成组固定大容量铅酸或储能锂电池，解决多组电池堆叠放置时的受力分散、通风散热、运维通道预留等实际工程问题。从结构设计逻辑来看，整体采用分单元拼接的框架式思路，单组支架为五层承载结构，横向可根据场地容量需求多列拼接，每列之间预留统一的安装对齐基准，现场焊接组装时无需额外做适配裁切，能大幅缩短现场施工周期。每层承载托板采用折弯成型的金属板材，边缘做向上翻边处理，既可以提升托板自身的抗弯强度，避免长期承载大重量电池出现中部下挠变形，也能对电池放置位置做物理限位，防止设备运行震动时电池出现滑移错位。框架主立柱采用矩形截面型材，焊接节点处做了三角加强筋处理，整体载荷按照单块电池最大重量1.2倍的安全系数做校核，即使满负载放置电池，整体框架的形变量也能控制在安装允许的公差范围内。安装边界方面，单组标准单元的深度适配常规工业储能电池的外形尺寸，预留出电池极柱接线的操作空间，层间高度按照电池高度加散热间隙设置，保证上下层电池之间留有足够的空气流通通道，避免电池充放电过程中热量积聚影响使用寿命。支架底部预留了地脚固定孔位，可以通过膨胀螺栓与水泥地面刚性连接，即使遇到地震等极端工况，也能避免整体框架倾覆。设计过程中还充分考虑了运维便利性，每列支架的侧面没有额外的遮挡结构，电池极柱、连接铜排都完全外露，日常巡检时可以直接观察电池状态、测量极柱电压，更换故障电池时也无需拆解相邻结构，直接从正面抽出即可完成操作。框架表面做了防锈喷涂处理，适配机房、储能舱等室内安装环境，不会因为长期使用出现锈蚀掉渣的问题，整体结构没有多余的装饰性设计，所有结构特征都服务于承载、安装、运维的实际需求，没有冗余的加工工序，能有效控制生产制造成本。
