电吉他拾音器结构设计方案展示

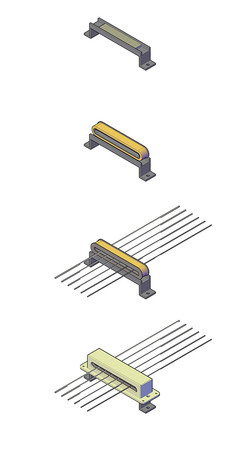

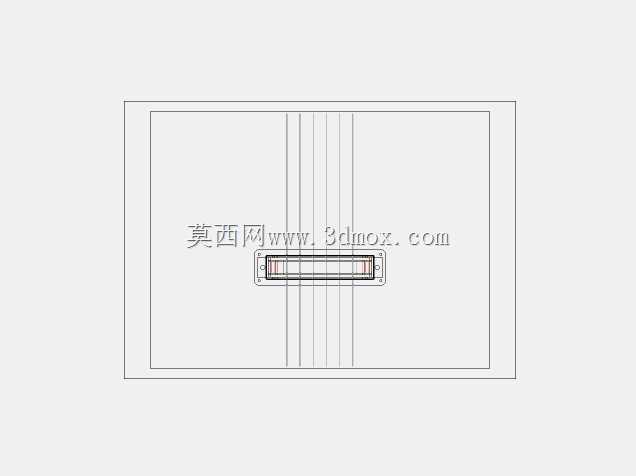

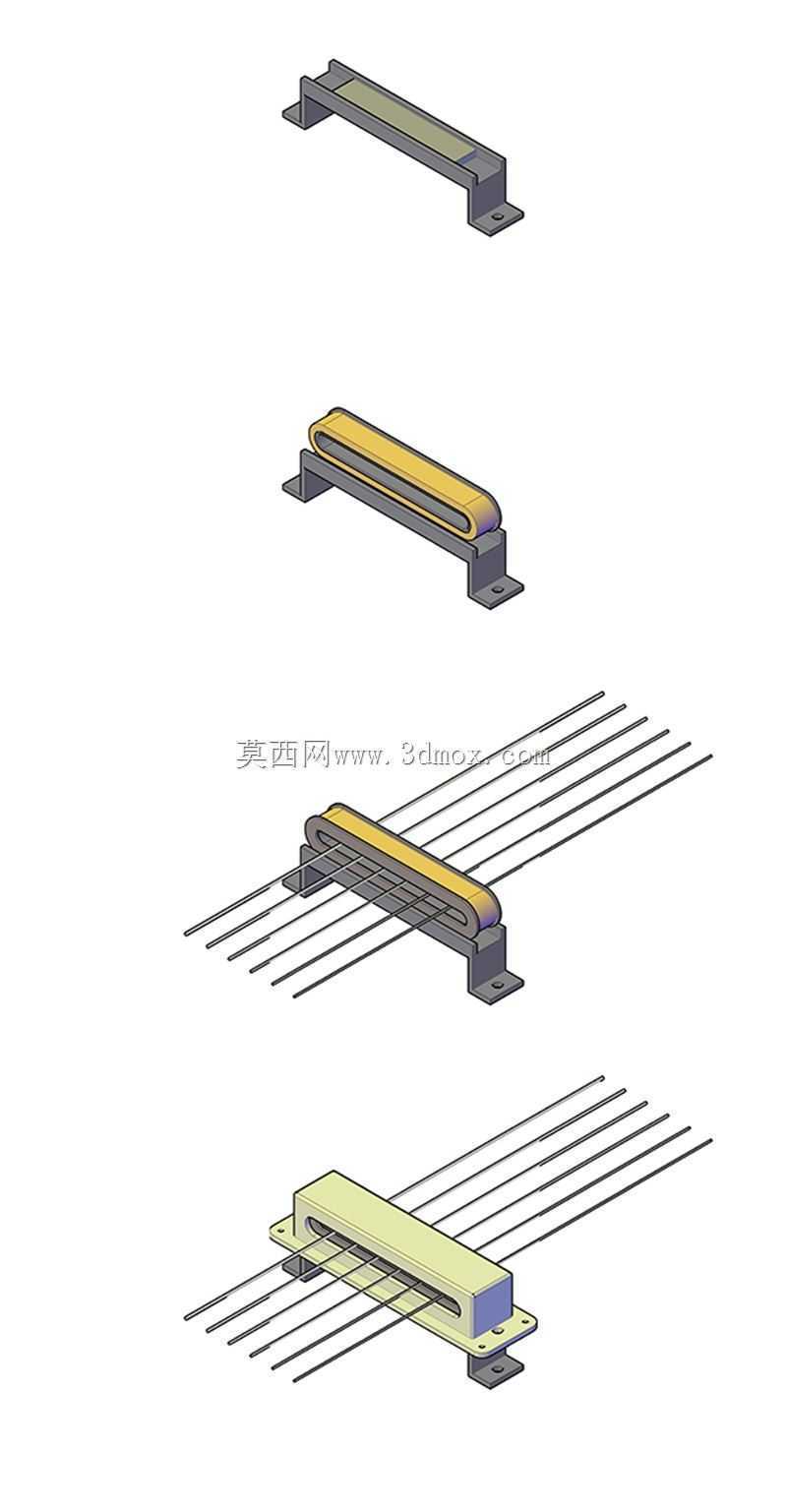

在电声乐器制造领域，拾音器是决定电吉他输出音色核心表现的关键部件，其结构设计直接关联琴弦振动信号的拾取精度、抗干扰能力与安装适配性。本次设计的拾音器结构，首先围绕实际演出与录音场景的使用需求展开，针对常见单线圈拾音器易受工频电磁干扰、双线圈拾音器高频响应偏闷的普遍问题，在磁路排布上做了针对性优化，采用分段式磁柱搭配屏蔽底壳的结构，既保留单线圈拾音器清亮的高频解析力，又通过底部导磁板形成闭合磁路，降低外界杂散电磁场对信号的干扰。从安装边界来看，该拾音器的安装支架采用标准化开孔尺寸，适配市面主流电吉他琴身的拾音器开槽规格，两侧固定耳的孔位间距控制在常规单、双线圈拾音器的通用安装范围内，无需对琴身做二次扩孔或打磨即可完成替换安装，整体厚度控制在合理区间，不会出现安装后突出琴面过多或者下陷过深影响拾音距离的问题。设计过程中优先考虑了生产装配的便利性，磁芯、线圈、屏蔽壳、安装支架几个模块采用分层卡接加少量点胶固定的方式，相比传统全灌封结构，既保证结构强度，又降低生产过程中的灌封工序成本，同时后续维修更换部件时无需整体破坏壳体。从功能特性上看，该拾音器的磁柱高度做了微差适配，对应不同粗细的吉他琴弦做了磁通量匹配，避免粗弦输出信号过强、细弦信号偏弱的音量不平衡问题，拾音面的弧度贴合常规电吉他琴弦的指板弧度，保证每根琴弦与磁柱的拾音距离一致，进一步提升各弦输出的均衡度。外壳部分做了圆角过渡处理，避免安装或更换过程中锐边划伤琴身漆面，同时外壳表面预留了标识丝印的平面区域，方便生产环节标注型号与阻抗参数。线圈绕制的腔体做了挡边设计，绕线过程中可避免漆包线滑出腔体，提升绕线工序的良品率，底部出线位置做了护线套结构，避免长期使用中线材弯折断裂，适配不同的走线方向需求，不管是从琴身正面穿线还是背面仓室走线都能顺畅布置线材。
