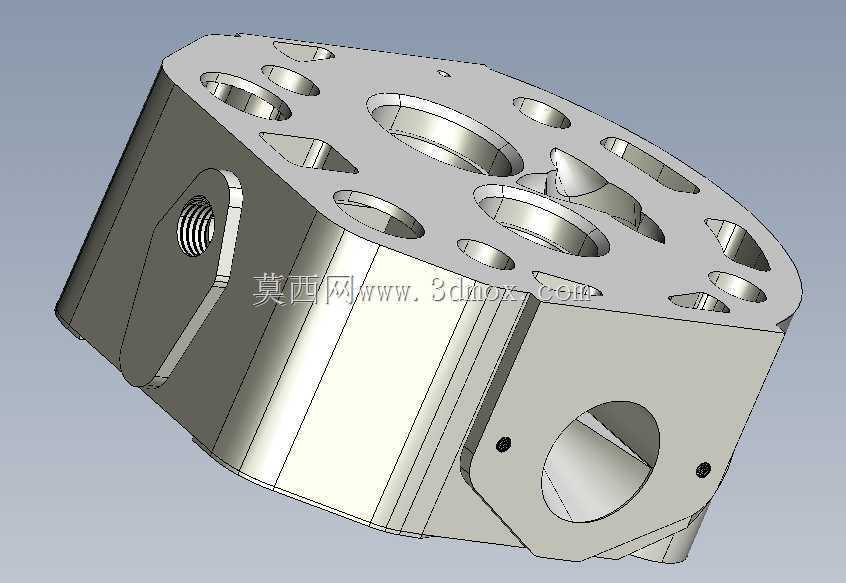

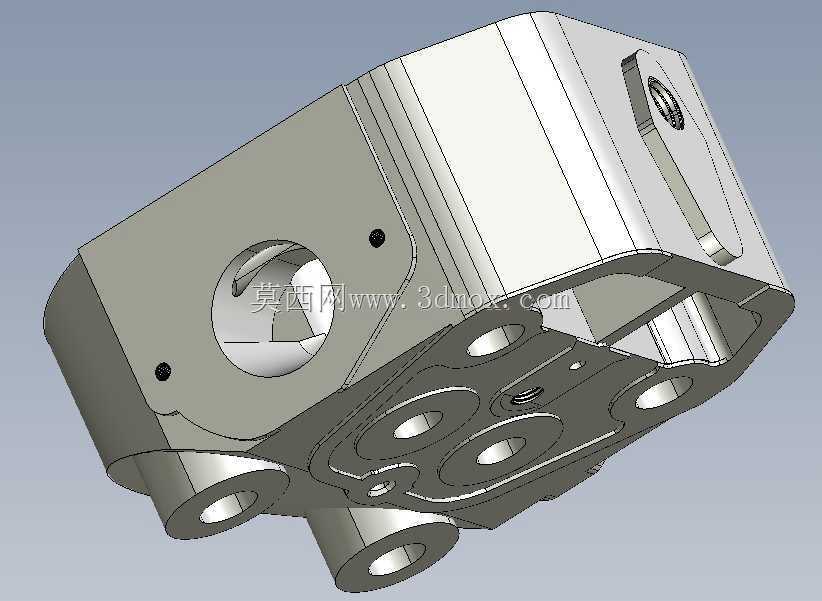

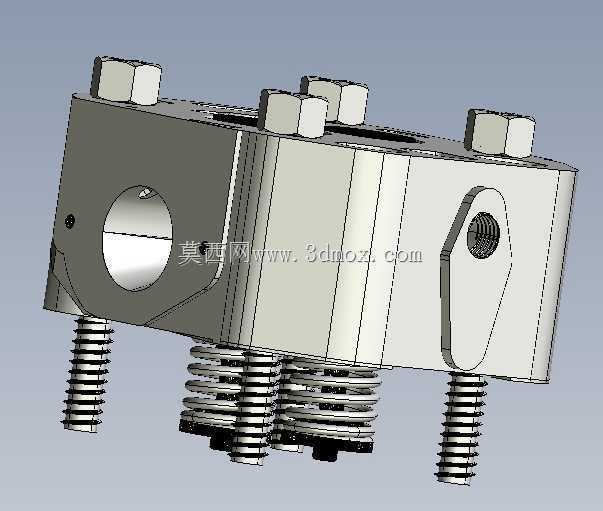

发电机组气缸端盖结构三维数模

该零件作为内燃式发电机组的核心承压端盖部件，主要应用于小型通用发电机组的缸体端部密封与配气机构承载场景，直接决定发电机组运行过程中的缸压密封性、冷却介质导流效率以及配气组件的安装定位精度。从结构设计逻辑来看，该端盖采用一体化铸造成型的基体结构，整体轮廓适配发电机组缸体的端部安装面，所有安装孔位的位置度公差严格匹配缸体对应螺纹孔的分布参数，安装接合面预留了密封胶圈的嵌装槽位，可在装配后实现燃烧室与冷却腔的独立密封，避免运行过程中出现漏气、冷却液渗漏的问题。端盖本体上集成了多组不同通径的孔道结构，其中大直径中心孔为凸轮轴端的穿装定位位，周边均匀分布的阶梯孔为缸盖螺栓的穿装孔，侧面斜向设置的通孔用于安装火花塞或者喷油器组件，下部的多组凸台结构对应摇臂轴的安装支座，可直接承载配气摇臂的往复冲击载荷，无需额外加装独立的支座零件，大幅减少了整机的零件数量与装配工序。在安装边界设计上，该端盖的外轮廓避让了发电机组的散热风道、启动电机安装位以及进气管路的布置空间，所有凸台的高度均经过干涉校核，装配后不会与周边附属部件发生运动干涉，端盖外侧的加强筋布局沿着螺栓压紧力的传递路径分布，既可以在螺栓拧紧时让压紧力均匀分布在整个密封面上，避免局部密封压力不足导致的泄漏，也能在缸内爆发压力冲击下降低端盖的形变幅度，保证长期运行后的结构稳定性。端盖内部的冷却腔流道采用渐扩式截面设计，可让冷却液在流经燃烧室对应区域时形成紊流，提升换热效率，避免局部热点导致的零件热变形，同时流道内部的转角位置均做了圆角过渡处理，减少冷却液流动阻力的同时，也避免了应力集中导致的缸盖开裂风险。对于结构设计从业者而言，该数模完整还原了小型发电机组气缸盖的集成化设计思路，可作为同类动力端盖零件设计的参考蓝本，也可用于发电机组装配仿真、干涉校核的虚拟验证场景，帮助设计人员快速核对安装边界、孔位匹配度等核心参数，减少实物试装的迭代成本。
