工程机械挖掘作业工作臂结构设计

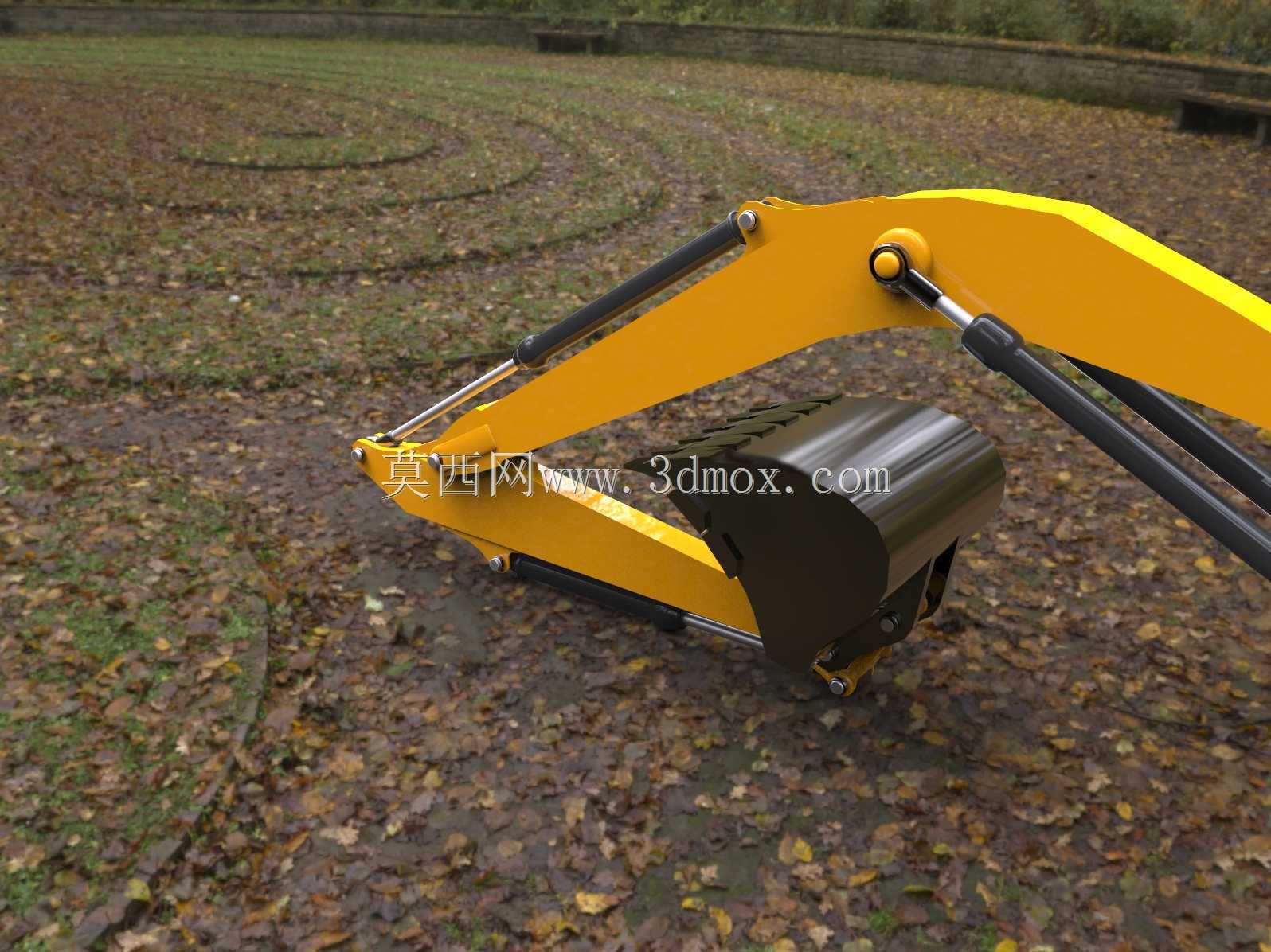

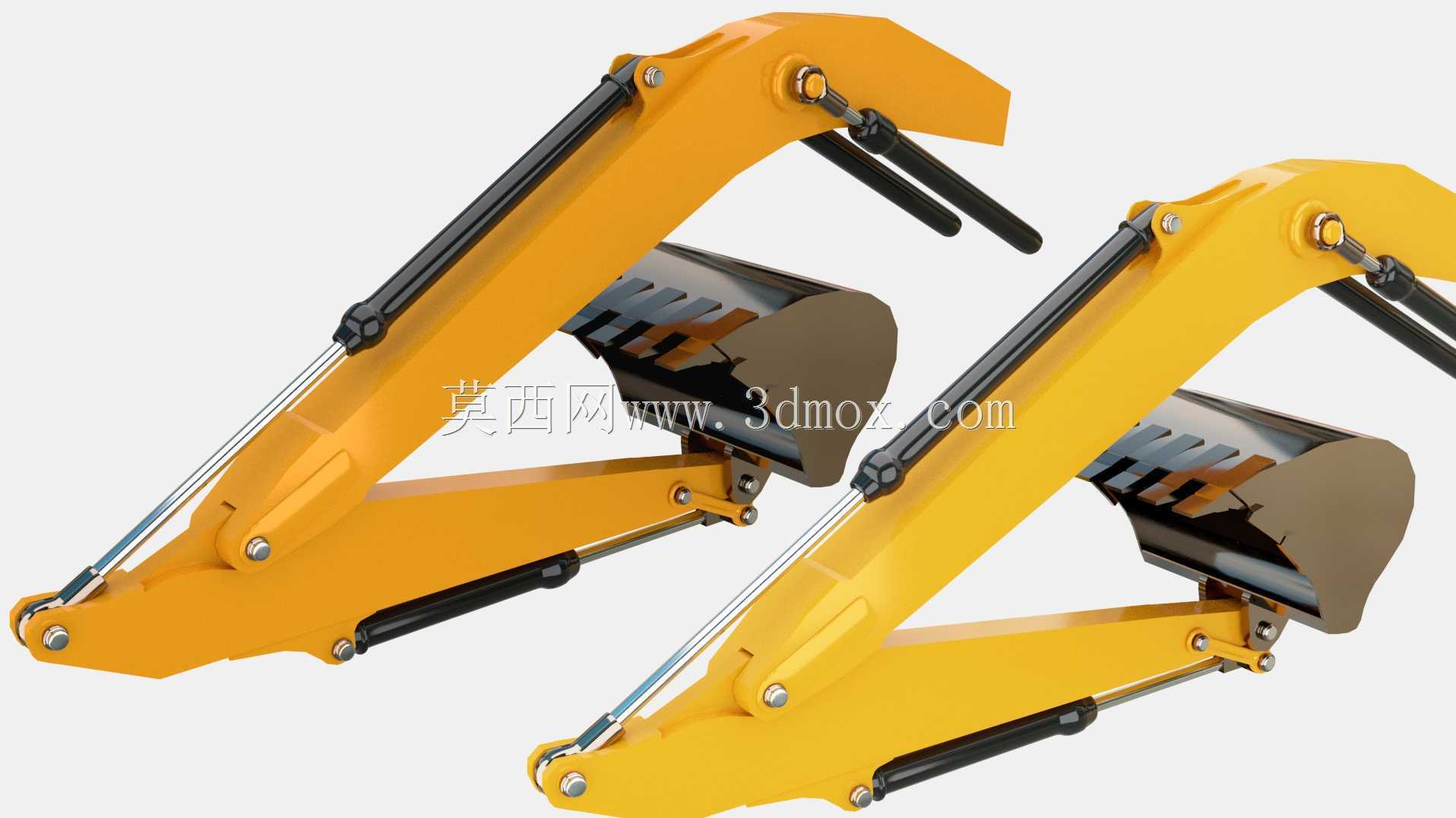

在土方作业、矿山剥离、市政管线开挖、园林场地整备这类场景里，挖掘工作臂是整机直接接触作业介质、完成核心动作的执行单元，其结构合理性直接决定作业效率、负载能力与动作流畅度。这套工作臂采用弯板式箱型主臂结构，主臂板材通过折弯拼焊形成封闭箱型截面，在保证整体抗弯抗扭刚度的前提下，尽可能降低结构自重，避免臂架自重过大挤占有效负载额度，适配中小型挖掘设备的作业载荷需求。从安装边界来看，臂架根部的铰接孔位与上车架回转平台的安装支座完全匹配，铰接销轴的配合公差按基孔制间隙配合设计，既保证装配时的销轴穿装便利性，又能控制铰接间隙在合理范围，避免作业过程中出现过大的旷量冲击，延长铰接衬套的使用寿命。斗杆与主臂的铰接位置、铲斗与斗杆的铰接位置，均预留了液压油缸的安装铰点，每个铰点的同轴度公差控制在0.1mm以内，防止油缸安装后出现偏载，导致活塞杆密封件过早磨损、油缸泄漏。液压油缸的布置采用双动臂油缸对称布局，斗杆油缸与铲斗油缸沿臂架纵向中心线布置，油缸的行程参数完全匹配臂架的动作角度范围：动臂举升时最大仰角可满足整机卸载高度要求，下放时最大俯角能达到常规挖掘深度需求，斗杆的收展角度覆盖从垂直挖掘到水平扒料的全作业区间，铲斗的翻转角度可保证满斗举升时物料不撒漏、卸料时斗内无残留。铲斗部分采用弧形斗背设计，斗唇部位预留了斗齿安装位，斗侧的加强筋板沿切削受力方向布置，可应对碎石、硬土这类高磨损作业介质的冲击，减少斗体局部变形的概率。设计过程中对臂架各铰接点的受力做了逐工况校核，在最大挖掘深度、最大挖掘半径、最大卸载高度三个极限工况下，臂架板材的应力均控制在材料许用应力范围内，铰接点的支反力匹配对应销轴的剪切强度要求，同时对臂架的动作做了干涉校验，全行程范围内油缸、管路、臂架本体之间无运动干涉，液压管路的布管槽沿臂架内侧布置，预留了足够的弯曲半径，避免臂架动作过程中管路被挤压、拉扯。这套工作臂的结构可直接适配对应吨位的挖掘主机，也可根据实际作业需求更换不同容积的铲斗，或是加装破碎锤、液压剪等属具，铰接点的尺寸通用性较强，能覆盖多类属具的安装需求，在市政施工、小型土方作业场景下，可灵活切换作业功能，减少设备转场与属具更换的辅助时间。
