JCB挖掘机铲斗颚板结构三维设计

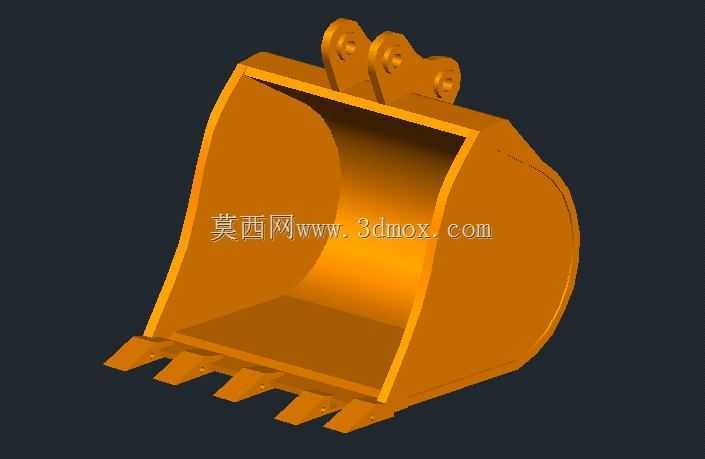

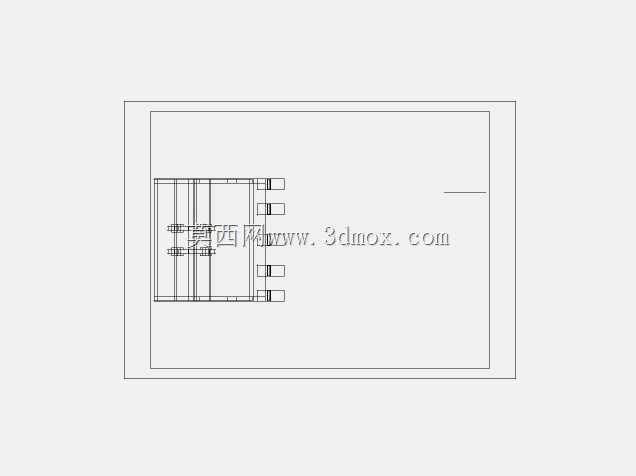

作为土方作业核心执行部件，这类铲斗颚板结构直接决定挖掘作业的切入效率与构件使用寿命，日常作业中需要直面砂石、硬土甚至风化岩的持续摩擦与冲击，设计阶段需要平衡切削性能、结构强度与整机载荷匹配度。从安装边界来看，该结构上部的铰接耳板需要严格匹配挖掘机斗杆与连杆的铰接孔位间距，销轴孔径的同轴度公差需控制在机械设计规范要求范围内，避免安装后出现铰接卡滞、偏磨的问题，耳板的加厚区域对应作业过程中拉力与弯矩的集中承载位置，建模时特意做了圆弧过渡处理，减少应力集中带来的焊缝开裂风险。斗体的弧形曲面设计并非简单的圆弧拉伸，而是根据物料流动轨迹优化的变曲率曲面，作业时既能减少物料进入斗腔的阻力，也能在举升卸料阶段让物料依靠自重快速滑出，避免粘性土附着在斗内壁增加无效载荷。前端的斗齿座采用等间距排布，每个齿座的焊接坡口位置都做了贴合面的平面度处理，保证斗齿安装后切削刃处于同一平面，挖掘时各斗齿受力均匀，不会出现单齿过载断裂的情况，斗齿的伸出长度经过匹配计算，既能保证切入物料时的劈裂效果，也不会因为过长导致斗齿根部受弯矩过大。颚板作为铲斗的侧部加强构件，从斗齿根部一直延伸至上铰接耳的侧下方，厚度比斗壁主体板材高出一个规格，对应挖掘时侧部刮蹭边坡、挤压物料的受力场景，边缘做了倒角处理，减少作业过程中对构件边缘的剐蹭损伤。整体建模过程中，所有焊接连接位置都预留了实际焊接工艺需要的焊角空间，没有出现理想化的零间隙贴合，完全匹配实际生产中的加工装配要求，各板材的厚度参数也对应常规耐磨钢板的常用规格，不需要额外定制特殊尺寸板材，能够直接对接生产下料环节。这类结构适配中型土方挖掘机的作业工况，既可以用于普通场地平整、土方开挖作业，更换适配的高强度斗齿后也能应对轻度碎石工况的作业需求，铰接点的载荷参数经过匹配校核，不会出现工作装置载荷超限的问题，斗容参数也和对应机型的倾覆载荷、举升能力做了匹配，保证满载举升时整机稳定性符合安全要求。
