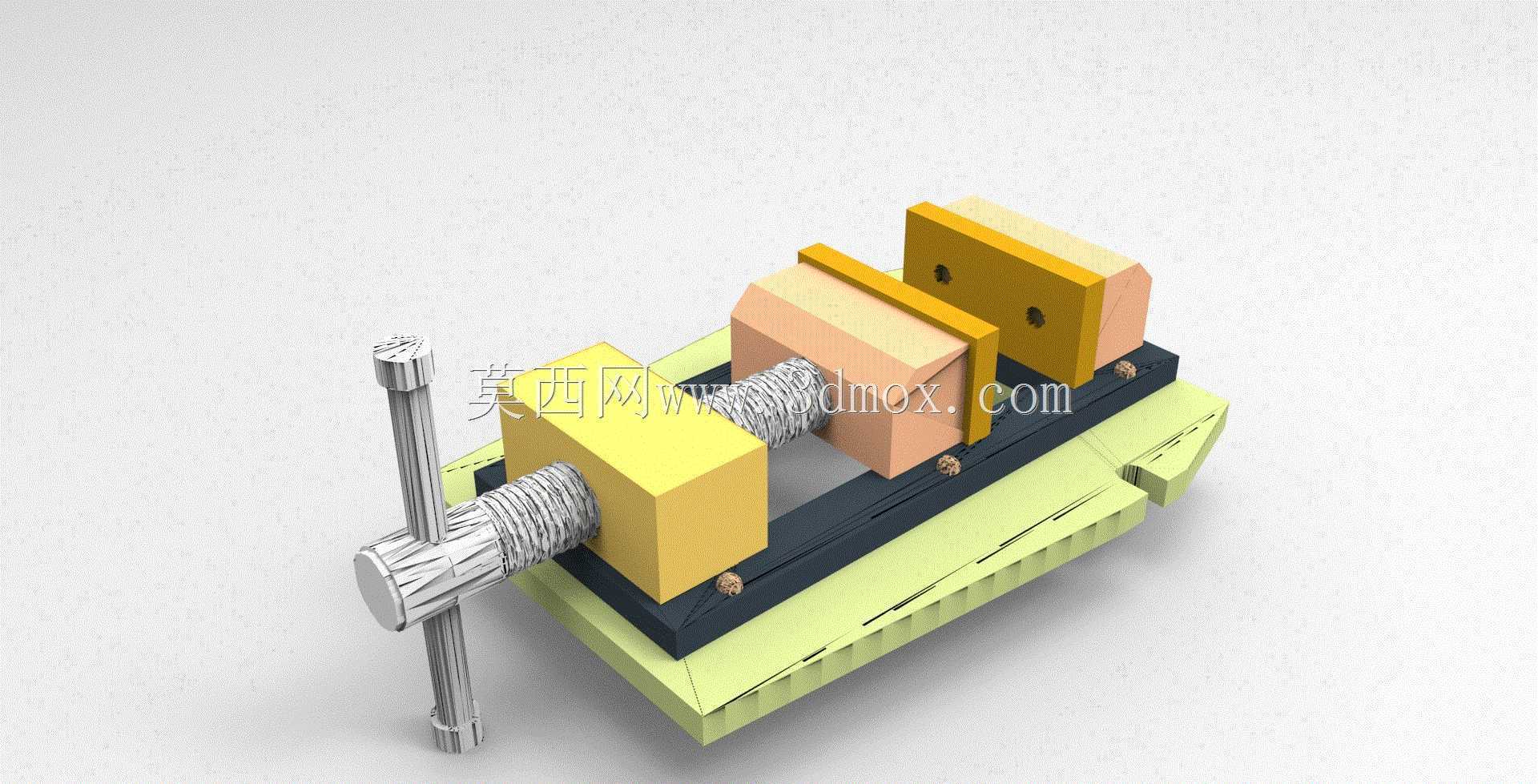

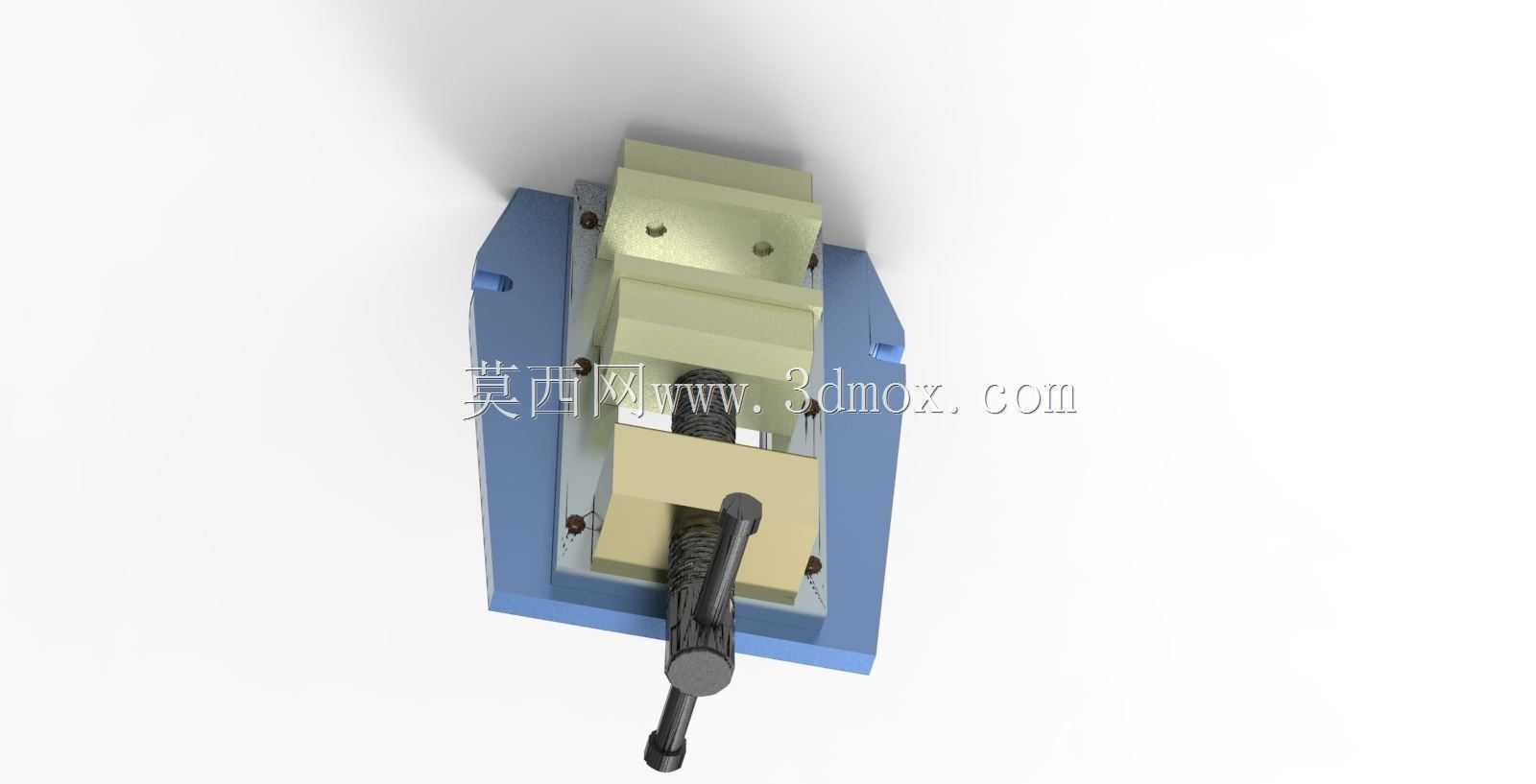

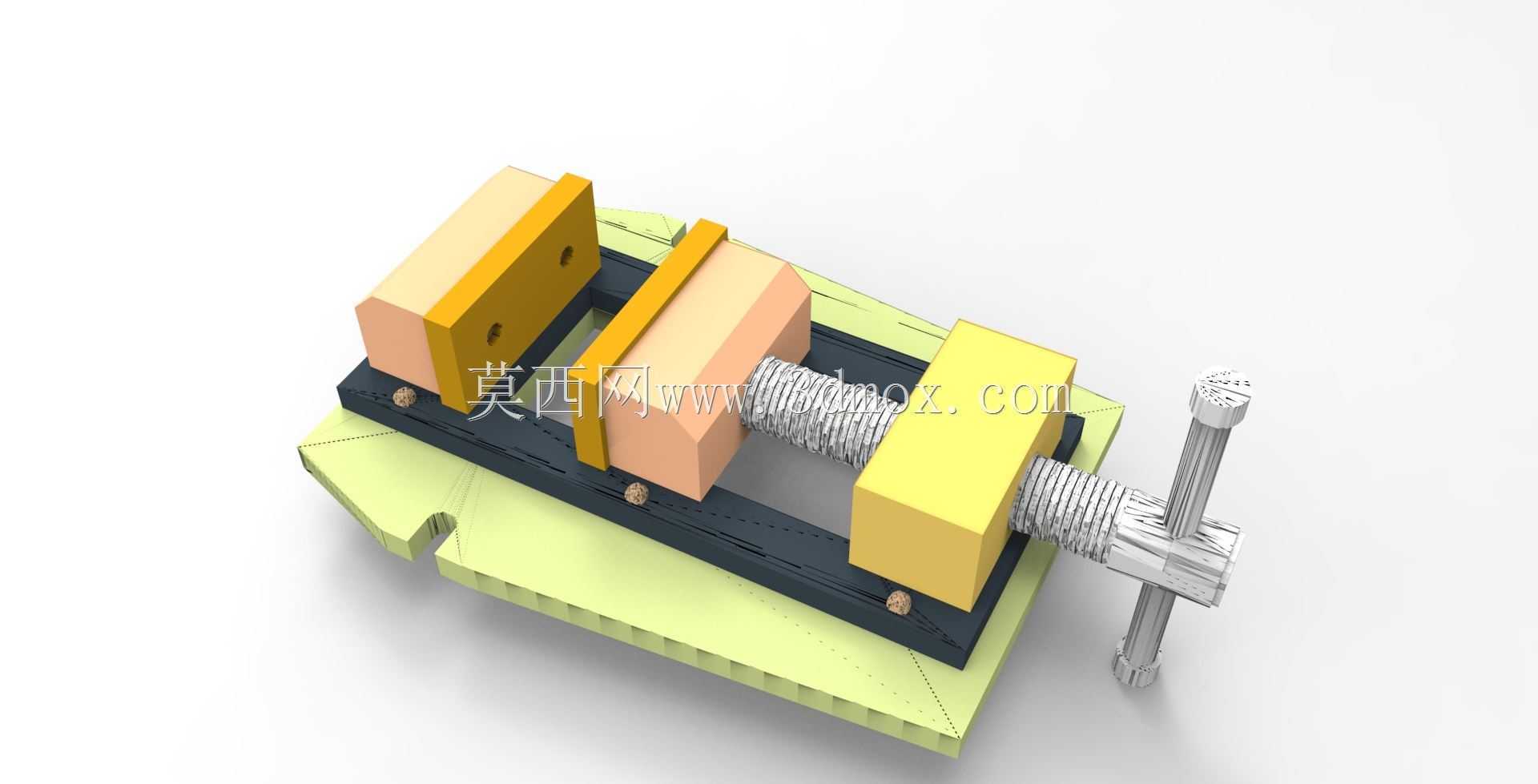

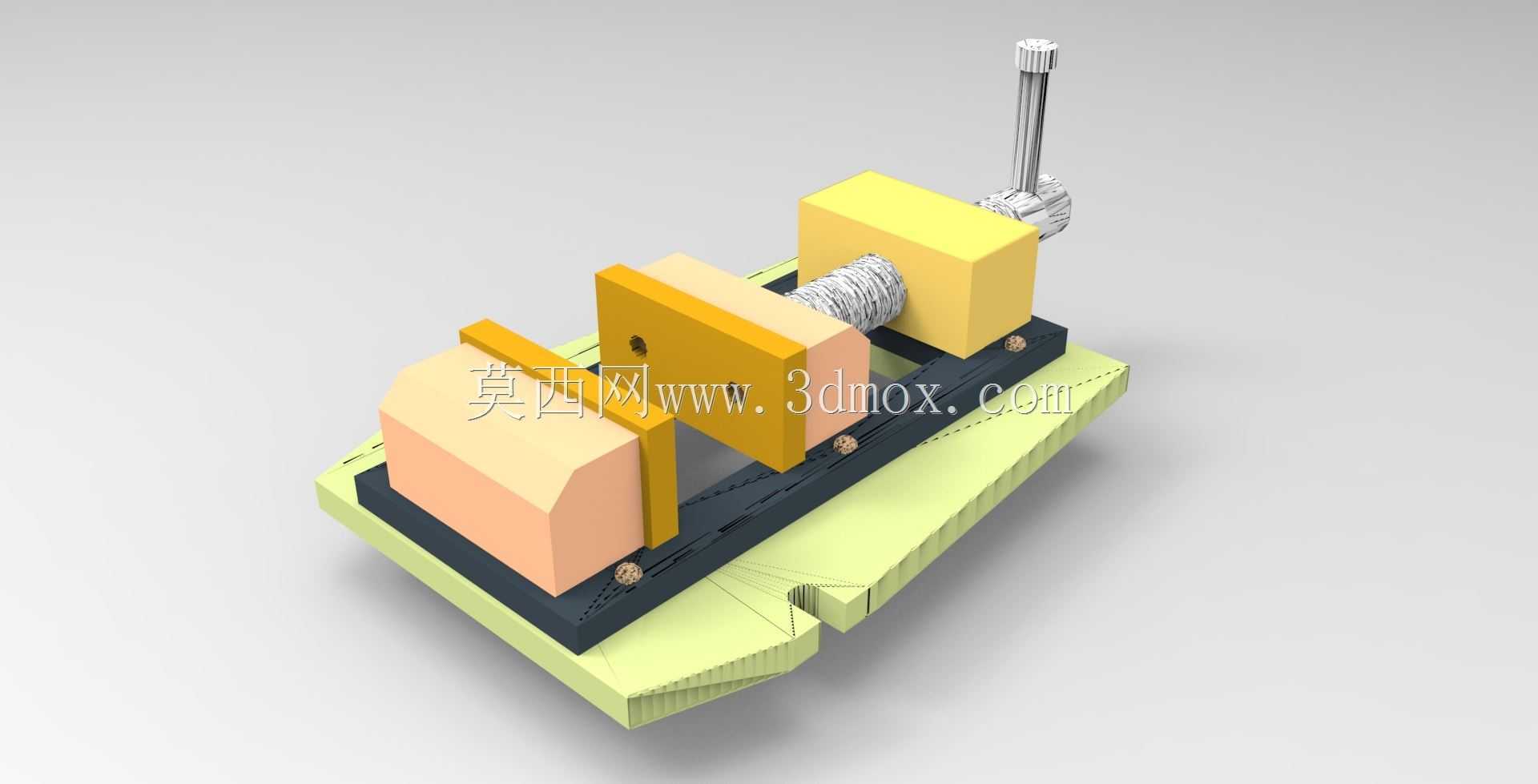

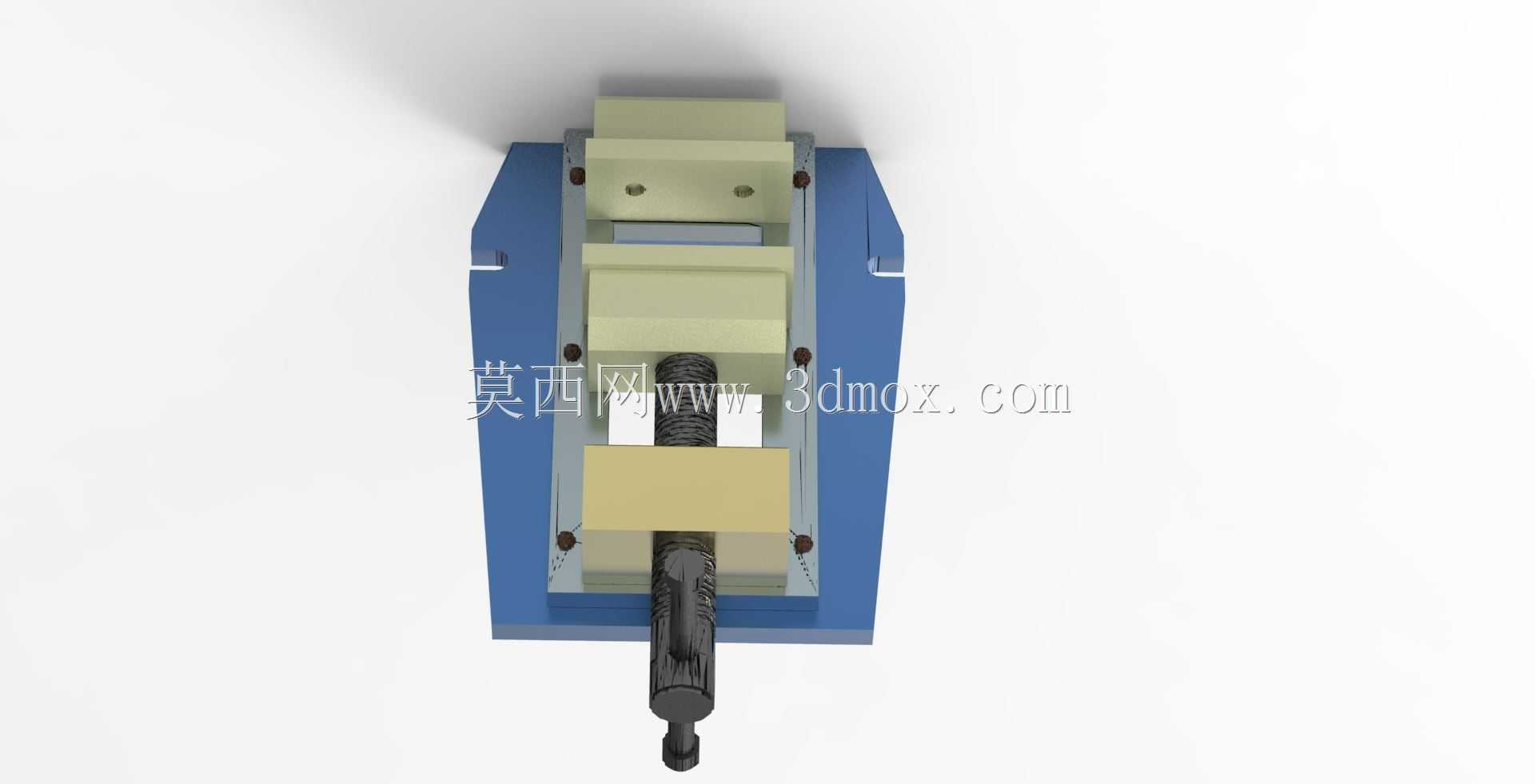

机加工手动螺杆式夹持虎钳结构

这款手动夹持装置是小型机加工、钳工工位上最常见的通用工装，日常在台式钻床、小型铣床、钳工台面上都能见到它的身影，核心作用是在划线、钻孔、锉削、轻铣等工序中牢牢固定待加工工件，避免加工过程中工件位移导致尺寸超差、刀具崩损甚至安全隐患。从结构设计来看，它采用了经典的螺杆进给传动方案，转动端部的带防滑纹摇柄，就能带动活动钳身沿底座导轨做直线往复运动，配合固定钳身实现对工件的夹紧与松脱，钳口位置设计了可更换的硬质钳口板，板面上加工有细密的防滑齿纹，既可以增大与工件接触面的摩擦力，防止夹持过程中工件打滑，也能在钳口磨损后单独更换配件，延长整套工装的使用寿命。底座部分采用了分体式的安装结构，下部的垫座预留了标准的螺栓安装孔位，可以直接固定在工作台T型槽或者钳工台台面上，安装边界适配多数常规小型加工工位的安装尺寸，不需要额外定制转接板就能完成装配。钳身的导轨采用了梯形截面的滑动配合结构，配合间隙经过合理设计，既保证活动钳身移动顺畅无卡滞，又能控制进给方向的窜动误差，保证夹持精度满足常规轻加工的要求。在实际使用场景中，它可以适配方形、圆形等不同截面形状的工件，通过调整钳口开合距离，能覆盖常规小尺寸零件的夹持需求，对于异形工件还可以通过加装软钳口、定制钳口垫块的方式实现无损夹持，避免硬质钳口夹伤工件已加工表面。设计过程中充分考虑了手动操作的人机工程特性，摇柄的转动半径、握持位置的防滑纹理都适配人手操作的施力习惯，不需要借助额外加力杆就能提供足够的夹持力，同时螺杆部分预留了润滑注油位置，日常维护只需要定期在传动螺纹、滑动导轨面涂抹润滑脂，就能降低传动磨损，保证操作手感顺畅。整套结构没有复杂的液压、气动元件，完全依靠机械结构实现夹持功能，故障率极低，对使用环境没有特殊要求，在没有气源、液压动力源的普通维修工位、教学实训工位也能正常使用，是机械加工、五金维修、实训教学场景中通用性极强的基础夹持工装。
