机加工用磁吸式V型钳口夹持组件

这套磁吸式V型钳口组件，主要适配普通台虎钳、机用平口钳的常规钳身安装位，用于替换原有光面钳口，解决轴类、小型异形件装夹找正效率低、易夹伤工件表面的常见问题。在日常铣削、磨削、线切割加工场景中，常规平钳口夹持圆柱类工件时，需要反复打表找正工件轴线与进给方向的平行度，小批量多品种加工时，找正辅助时间往往占比超过三成，这套带磁吸定位的钳口组件，就是针对这类痛点做的结构优化。

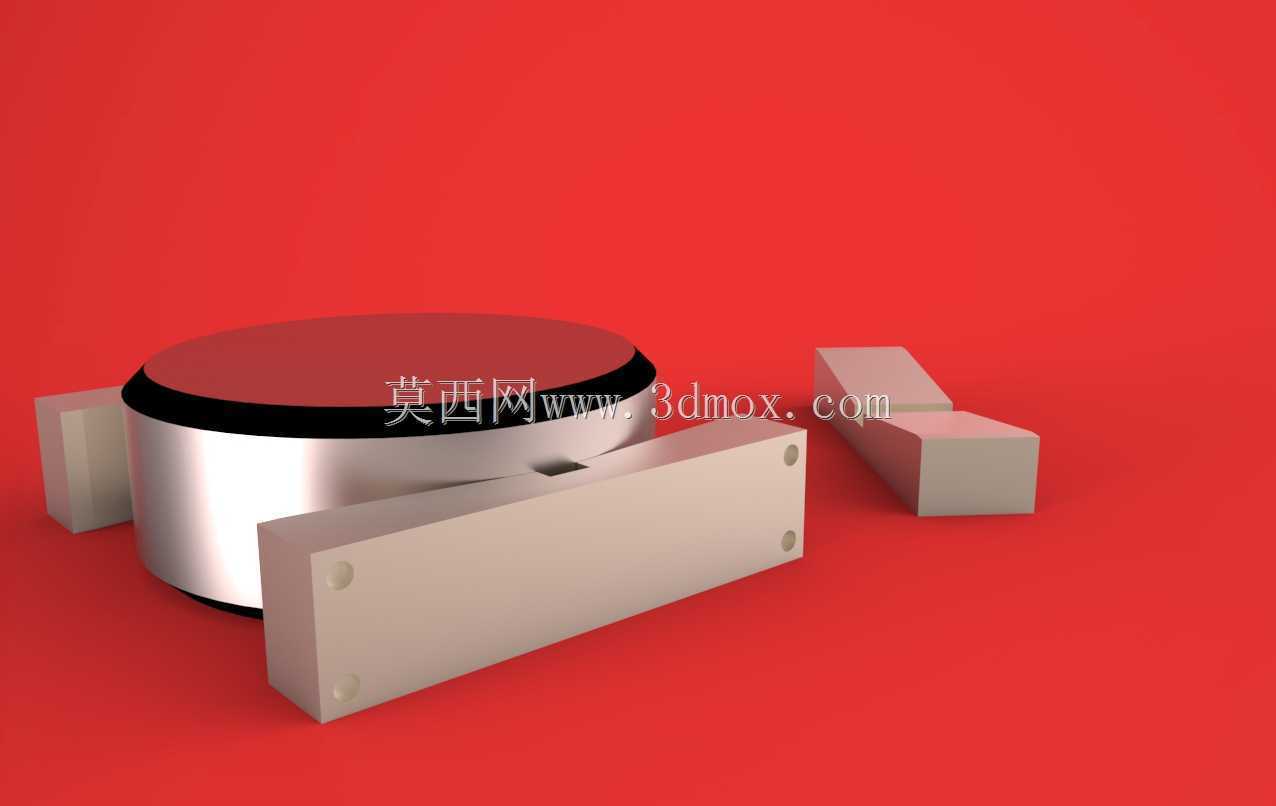

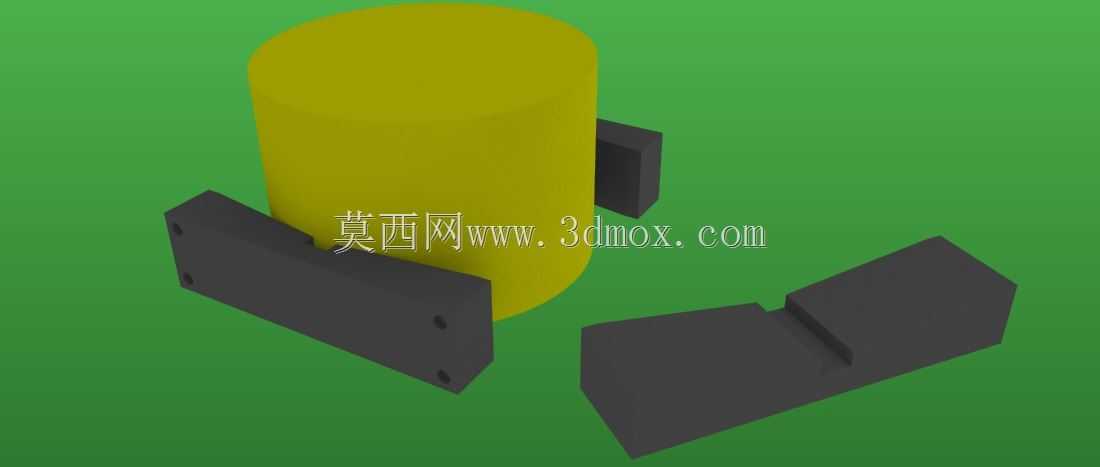

组件包含两组对称的V型钳口块，以及配套的圆形磁座基座，钳口块的V型开口角度做了90度通用设计，可适配直径3mm到35mm范围内的圆柱类工件，也可兼容小型方形零件的侧面夹持。钳口块背部设计有沉头安装孔，可直接通过内六角螺丝固定在磁座的对应安装位上，磁座的底面做了精磨处理，平面度控制在0.02mm以内，安装时可直接吸附在虎钳的固定钳身和活动钳身的钢制表面，不需要额外修改虎钳原有结构，拆装切换普通钳口和V型钳口的时间不超过一分钟，适合加工现场快速切换装夹需求。

设计过程中，特意在钳口块的背部预留了小直径磁钢安装孔位，可压入标准规格的小直径磁钢，让钳口块在未安装到主磁座时，也能临时吸附在钢制工作台面上做小型工件的定位辅助。V型夹持面做了0.5mm的倒角处理，避免夹持锐角划伤工件已加工表面，同时钳口块的夹持面做了细密的交叉网纹处理，在不损伤工件表面的前提下提升夹持摩擦力，减少大切削量加工时的工件滑移风险。

磁座基座的厚度控制在18mm，安装后不会过多占用虎钳的最大开口行程，钳口块的总长度为120mm，适配钳口宽度100mm到150mm的通用型机用虎钳与台虎钳，安装时只需要保证两个V型块的V型顶点对齐，即可自动实现圆柱工件的轴线对中，不需要反复调整钳口位置。在实际使用场景中，这套组件除了常规机加工装夹外，也可用于钳工划线、工件去毛刺、小型零件焊接定位等场景，磁吸式的固定方式不会对虎钳原有精度造成损伤，也不需要在钳身上钻孔攻丝做永久性改装，适合小型加工车间、维修工位、实训教学场景使用。

结构上做了分体式设计，钳口块采用45号钢调质处理后表面淬火，硬度达到HRC42-48，长期使用不易出现夹持面压痕变形，磁座采用铝镍钴永磁材质，剩磁稳定，长期使用不会出现磁力衰减，日常维护只需要定期清理磁吸表面的铁屑即可，不需要额外的润滑保养。针对薄壁管件的装夹需求，V型面的接触长度做了满长设计，夹持时工件受力均匀，不会出现薄壁件夹压变形的问题，相比普通的硬爪V型钳口，这套带磁吸基座的组件可以单独拆分使用，两个钳口块也可配合其他磁性底座做非标工装的定位块使用，拓展性更强。
