导轨延伸配套小车转移接驳构件

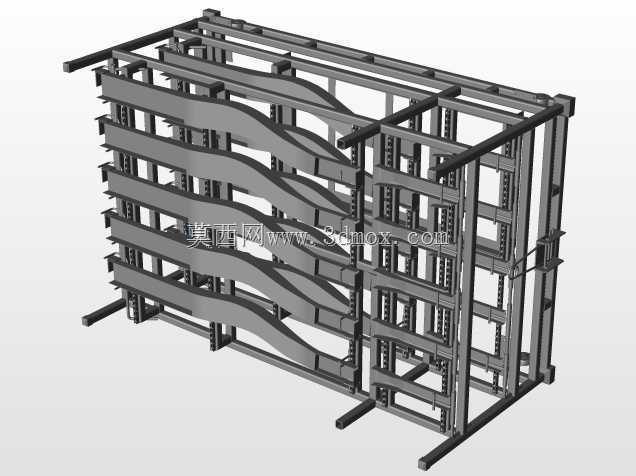

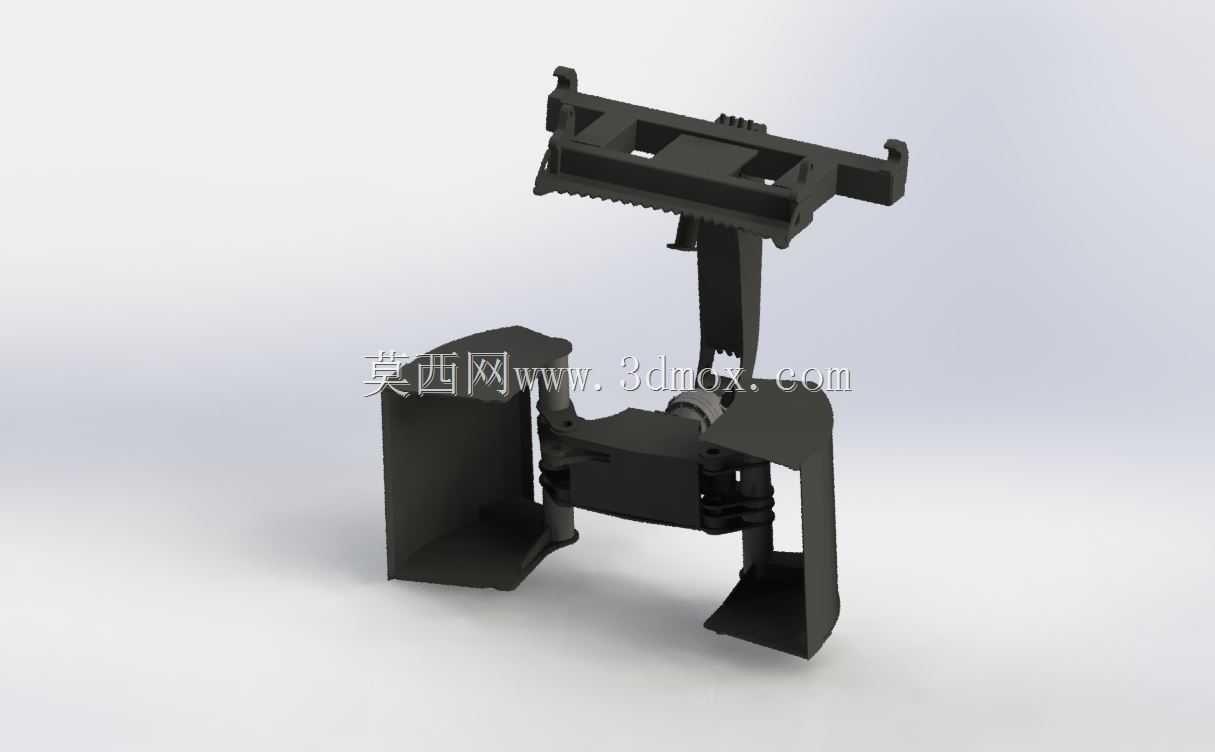

该构件主要应用于生产线工位间的物料转运衔接场景，适配带外伸导轨的输送线体，当原有导轨行程无法覆盖跨工位的物料传递需求时，可通过该构件完成导轨段的延伸衔接，实现载具在固定导轨与延伸段之间的平稳转移，常见于电子组装线、小型零部件加工线的工位接驳环节，解决线体布局受限下的短距离物料传递问题。从功能特性来看，构件上部设置有带卡位结构的挂接端，可直接卡合在原有导轨的端部定位槽内，无需额外焊接或打孔固定，安装拆卸效率较高；下部为对称式的双支撑脚结构，支撑脚内侧设置有与载具滚轮匹配的导向槽，可保证载具滑入延伸段时不会出现偏移卡滞，中间的铰接部位内置弹性复位结构，当载具完全通过后，延伸段可在弹性件作用下自动回位到初始接驳位置，无需人工手动复位。设计过程中优先考虑了安装适配性，上部挂接端的卡位尺寸按照常规工业铝型材导轨的端部截面做了通用化匹配，可兼容多数20、30系列铝型材搭建的轻型输送导轨，下部支撑脚的开口宽度与载具的滚轮跨距保持一致，导向槽的深度设置为滚轮直径的三分之一，既保证导向限位效果，又不会因为槽深过大导致载具滑动阻力增加。安装边界方面，构件整体挂接后向下延伸的垂直高度不超过180mm，水平方向伸出原有导轨端部的长度为220mm，安装时仅需保证原有导轨端部的定位槽无变形，挂接后卡位与导轨端面贴合间隙小于0.5mm即可，无需额外调整其他参数，下部支撑脚的底部预留有可选装的固定孔位，若线体运行振动较大，可通过螺栓将支撑脚与下方的安装台面做辅助固定，进一步提升接驳过程的稳定性。构件的整体受力经过校核，上部挂接部位的承重上限为15kg，可满足多数轻型工装载具带料转运的需求，铰接部位的转轴采用耐磨材质制作，长期往复转动下的磨损量控制在合理范围内，可适配生产线连续作业的使用要求，弹性复位件的弹力经过匹配，既可以保证构件顺利回位，又不会在载具驶入时产生过大的阻力。
