喷丸机配套动力单元带脚轮结构设计

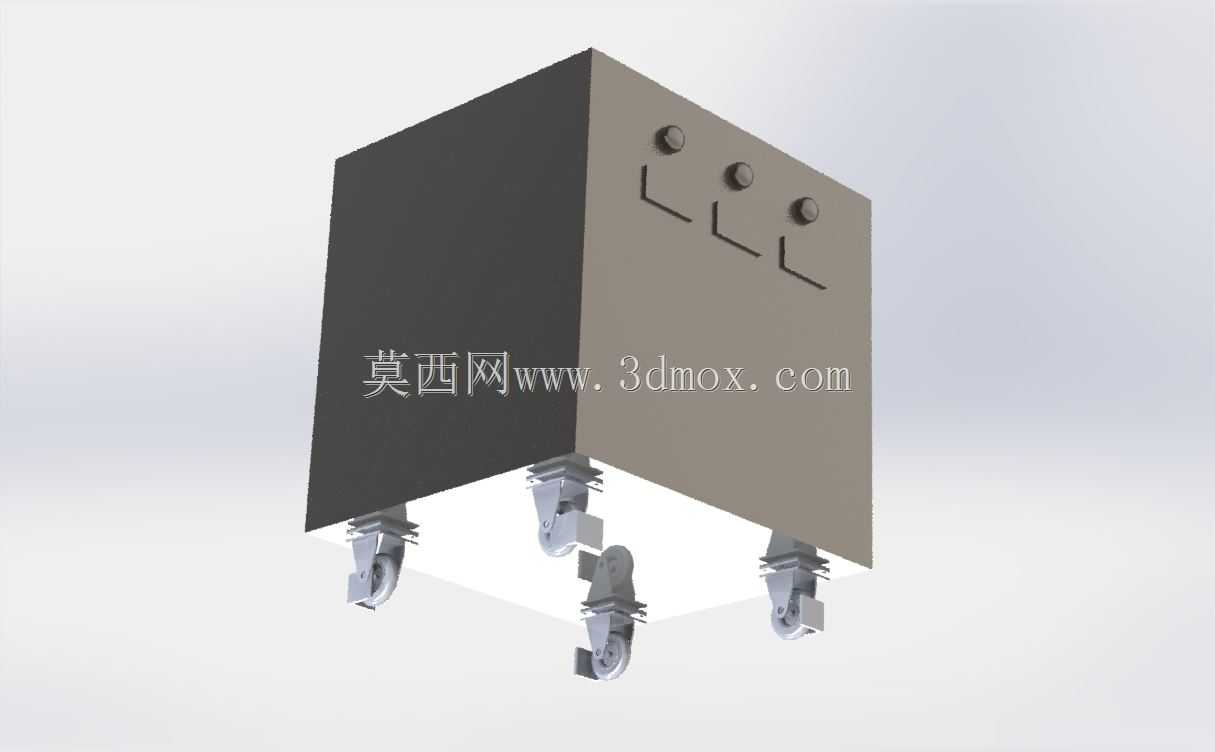

该动力单元主要为喷丸机提供核心动力输出支撑，在表面处理加工场景中承担动力供给的关键角色，适配中小型批量工件表面清理、强化工序的作业需求，可在车间不同工位间灵活转场，适配多工位轮流作业的生产排布模式。从结构设计来看，主体采用封闭式立方箱体构型，箱体外壳做分色处理，正面预留三个调节旋钮安装位，每个旋钮下方配套标识凹槽，方便现场操作人员快速识别调节档位，旋钮采用内嵌式安装设计，避免设备转场过程中发生磕碰误触。箱体底部配置四个带锁止功能的万向脚轮，脚轮与箱体底部采用支架式连接结构，连接支架做加强折弯处理，可承受满负载状态下的设备整体重量，同时抵消设备运行过程中产生的小幅振动，避免长期运行出现连接松动问题。设计阶段优先考虑了现场安装与维护的便利性，箱体侧面预留可拆卸盖板位置，内部动力组件的排布预留足够的走线与散热空间，接线端口统一设置在箱体后侧下方区域，避免现场布线杂乱干涉脚轮移动。安装边界方面，箱体整体方正构型可适配多数喷丸机主机旁的预留安装空间，脚轮安装后整体高度满足常规车间地面通行要求，可顺利通过车间常见的地面接缝、小幅坡度区域，锁止结构触发后可将设备牢牢固定在作业位置，运行过程中不会出现移位偏移。功能层面，该单元可稳定输出喷丸作业所需的动力参数，正面调节结构可直接完成输出参数的调整，无需拆解箱体即可完成日常操作，封闭式外壳可阻挡车间内的金属粉尘、磨料碎屑进入内部组件，延长内部元件的使用寿命，适配喷丸作业车间多粉尘的恶劣工况环境。结构建模过程中对脚轮的安装孔位、旋钮的安装公差都做了对应预留，可直接对接常规标准件的选型装配，减少后续二次改模的工作量，箱体的壁厚设计兼顾了结构强度与整体重量控制，避免设备过重导致转场费力，同时保证长期运行不会出现箱体变形问题。
