三柱可调式焊接作业定位支撑装置

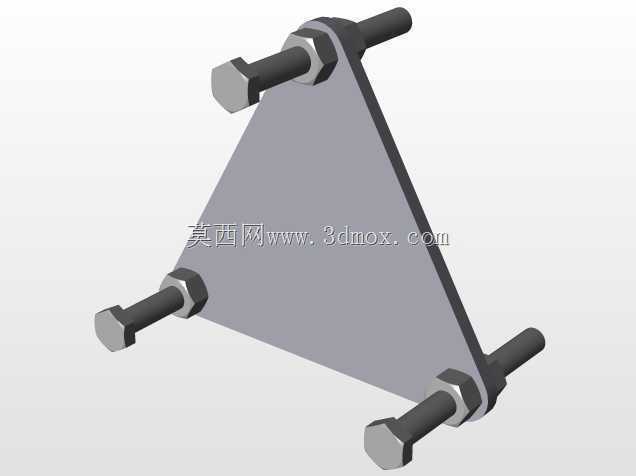

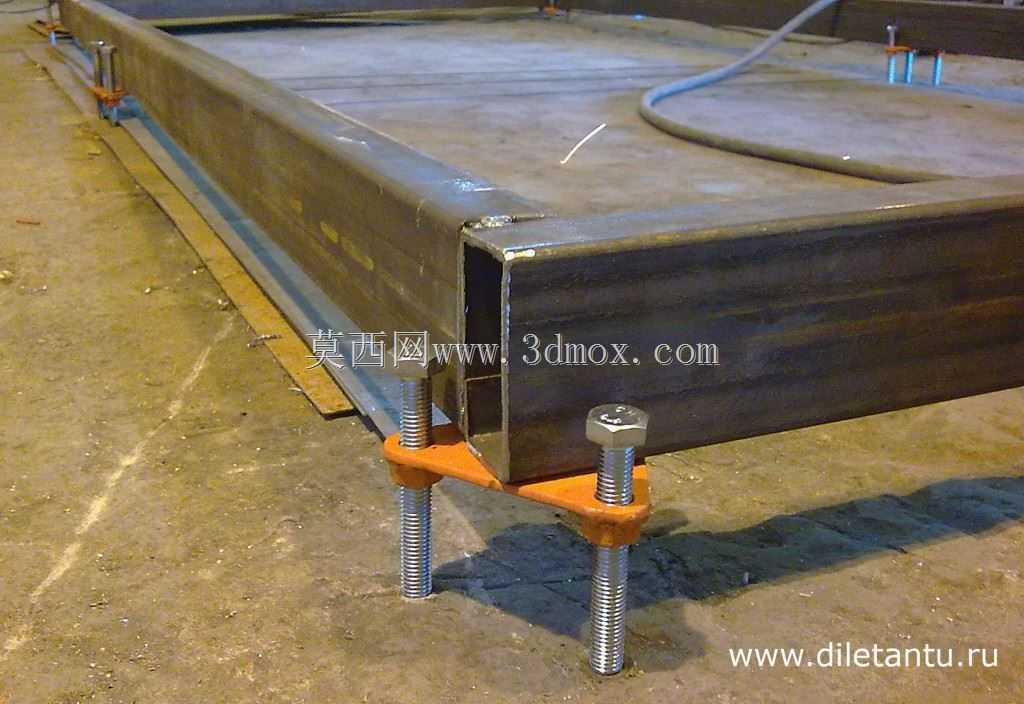

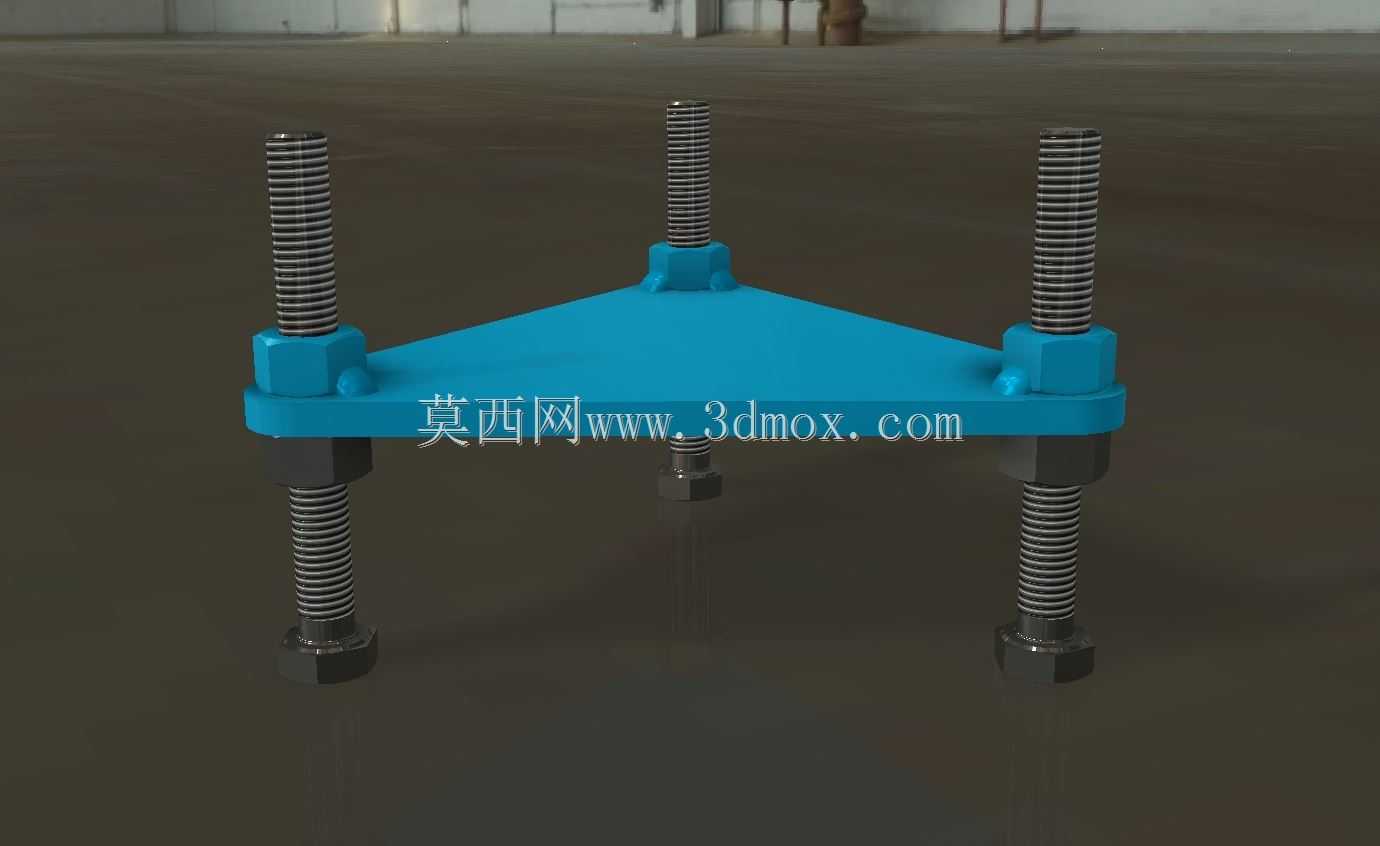

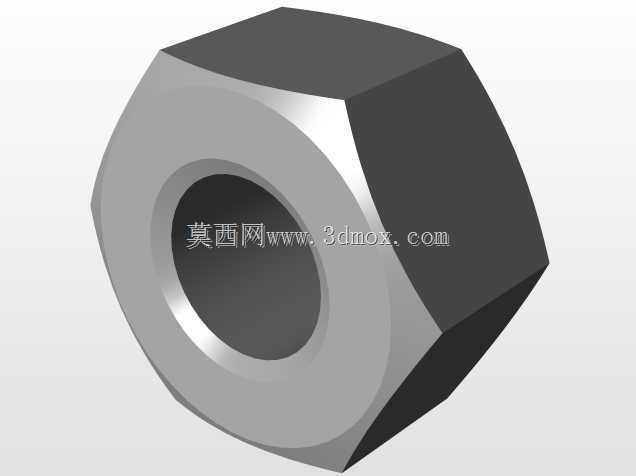

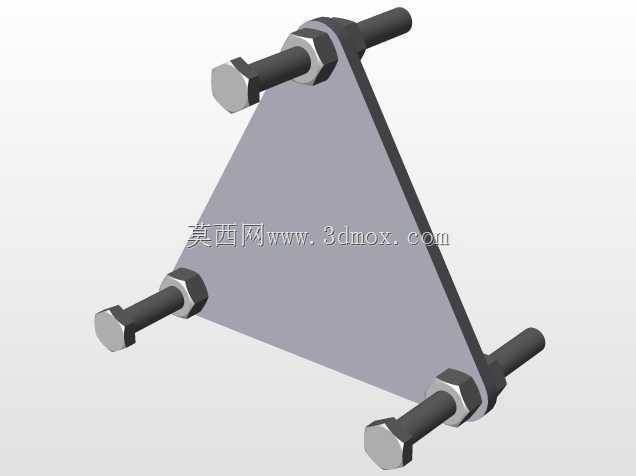

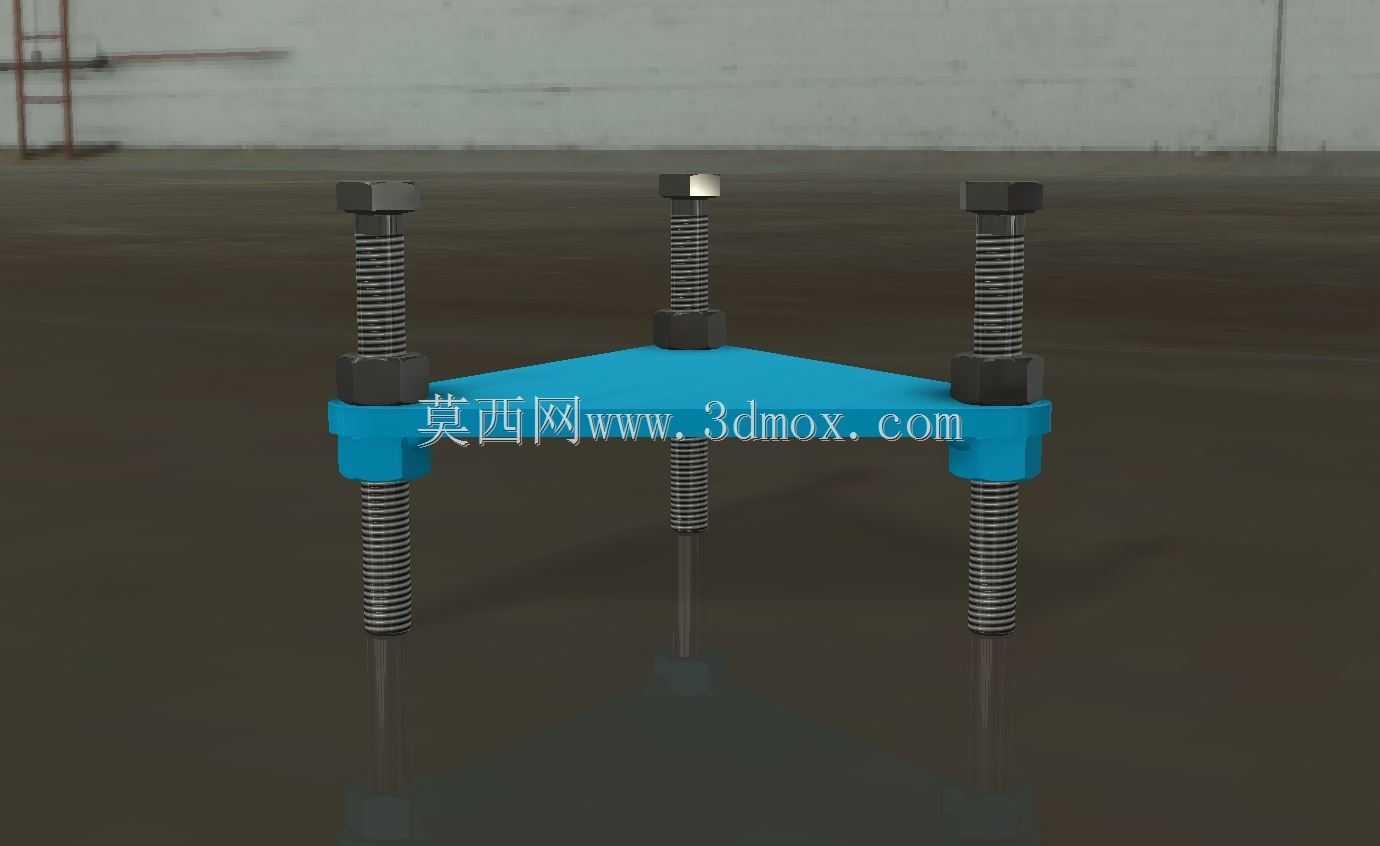

在钢结构件焊接、小型钣金组件拼接、型材框架组焊的作业场景中，工件的定位精度直接决定焊缝成型质量与后续装配的适配性，这类三柱可调式定位支撑装置，就是针对小尺寸异形工件、非规则焊接面的定位需求设计的专用工装。不同于大型焊接变位机的重载回转定位逻辑，这款定位装置更侧重小批量多品种焊接作业的灵活适配，三个独立的螺柱支撑单元可以根据工件底部的支撑点位置单独调整高度，适配带有斜面、凹凸面的异形工件装夹需求，避免焊接过程中工件受焊接热应力影响出现移位、翘曲变形。从结构设计逻辑来看，主体采用一体式三角连接座作为承载基体，三角布局的支撑点天然具备结构稳定性，不会出现单柱或双柱支撑的侧倾风险，每个支撑螺柱搭配上下锁紧螺母，调整到目标高度后可以通过双螺母锁死，避免焊接过程中受振动、工件重力影响出现螺柱滑牙移位的问题。支撑螺柱的底端采用尖头设计，既可以抵在工作台的T型槽内实现快速固定，也可以适配带有定位孔的工装底板，实现装置本身的快速定位安装，不需要额外制作复杂的连接底座。实际使用时，作业人员可以先根据待焊工件的底部轮廓，分别调整三个支撑螺柱的伸出长度，让三个支撑点的顶面刚好贴合工件的支撑基准面，锁紧螺母后将工件放置在支撑端面上，配合快速夹钳或者点焊预固定就可以开展焊接作业，对于底部带有三个不共面支撑点的铸件、冲压焊接件，这种可调支撑的适配性远高于固定式定位块，不需要针对每一款工件单独制作定位工装，能大幅降低多品种小批量焊接生产的工装制作成本。从安装边界来看，这款定位装置的横向跨度适配常规小型焊接工作台的装夹范围，螺柱的可调行程覆盖了常见小型焊接件的高度差补偿需求，连接座的厚度足够承载焊接过程中的侧向力，不会因为焊接时的外力碰撞出现支撑变形。螺柱采用标准梯形螺纹设计，磨损后可以直接替换标准件，不需要整体更换整个工装，后期维护成本极低，支撑端可以根据工件的接触面材质更换橡胶垫、铜垫等不同材质的端头，避免划伤工件表面或者出现焊接电流分流的问题。在日常的焊接实训、小型五金件加工、非标设备框架组焊场景中，这类小巧的可调定位装置往往比大型焊接变位设备的使用频率更高，它不需要外接动力源，纯机械调整的结构可靠性极强，不存在电气故障风险，车间作业环境下的抗污抗焊渣飞溅能力也优于带复杂传动结构的定位设备，日常只需要定期给螺纹部分涂抹防锈脂，清理附着的焊渣就可以长期稳定使用。
