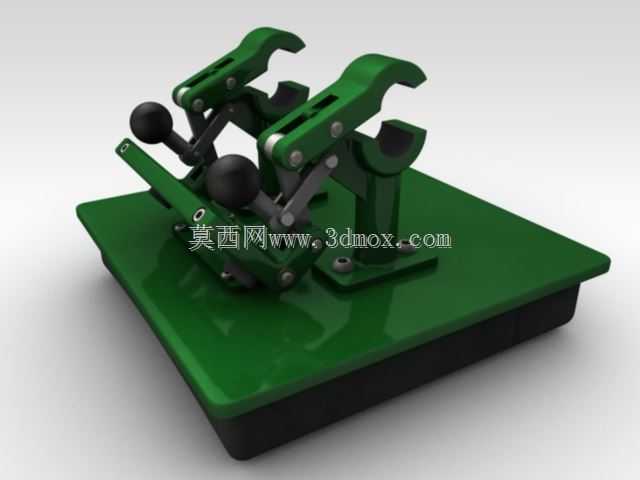

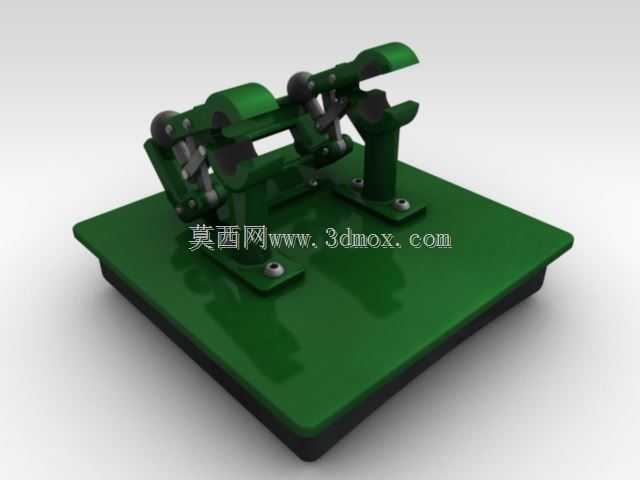

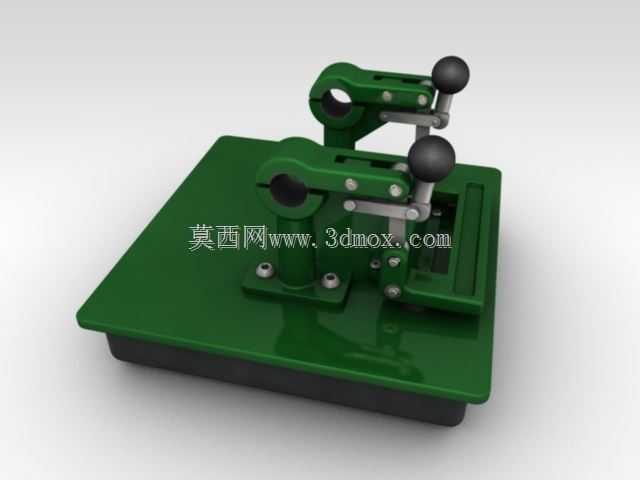

双工位手动杠杆式快速夹紧工装结构

该手动夹紧工装主要面向小型零部件的装夹定位场景，常见于五金件修配、小批量工件钻孔攻丝、样件打磨去毛刺等工位，可同时完成两个工件的夹持固定，适配多工序并行的手工作业需求，无需外接气源或液压动力源，完全依靠手动操作完成夹紧与松脱动作，适合无动力配套的零散加工场景、教学实训工位以及临时维修作业点使用。整套机构采用平面底座作为安装载体，底座下方设置加厚承托结构，可直接通过螺栓固定在工作台台面，安装边界需预留左右各120mm、前后各80mm的操作空间，避免操作手柄时与周边工装产生干涉，底座上平面加工有定位销孔与安装螺纹孔，可根据待夹持工件的外形更换配套定位块，适配不同规格的异形件装夹需求。夹紧执行端采用钩形压头结构，压头接触工件的端面做了圆弧过渡处理，避免夹紧过程中在工件表面压出明显压痕，压头与连杆机构通过销轴连接，销轴配合位置预留0.02mm的间隙，保证机构动作顺畅无卡滞，同时销轴端部加装卡簧防脱，避免长期反复操作后销轴窜动脱落。操作端采用球形黑色胶木手柄，握持时受力均匀，手柄与杠杆臂采用螺纹连接，可根据操作人员的操作习惯微调手柄的旋入深度，适配不同手掌大小的操作需求，杠杆机构采用增力比设计，手动施加150N左右的握力即可在压头端产生近1200N的夹紧力，足以满足常规有色金属件、薄壁塑料件、小型冲压件的装夹刚度需求，不会在加工过程中出现工件移位的问题。整套机构的铰接点均做了耐磨处理，关键受力销轴采用淬火处理，表面硬度达到HRC45-50，可承受上万次反复夹紧操作而不出现明显磨损，机构的复位依靠铰接位置的间隙配合与手柄自重实现，松开工件时只需反向扳动手柄，压头即可自动抬起至最大开口位置，最大开口距离可达65mm，可适配一定厚度范围内的不同工件，无需每次操作都调整压头位置。设计过程中优先考虑了操作的便捷性，两个夹紧单元的操作手柄均朝向操作人员一侧布置，操作时无需侧身或抬手即可完成两个工位的夹紧与松脱动作，压头的运动轨迹做了避让设计，工件取放时不会与压头产生碰撞，可大幅降低单件装夹的辅助时间，提升手工作业的加工效率。
