游梁式抽油机改水泵结构三维设计

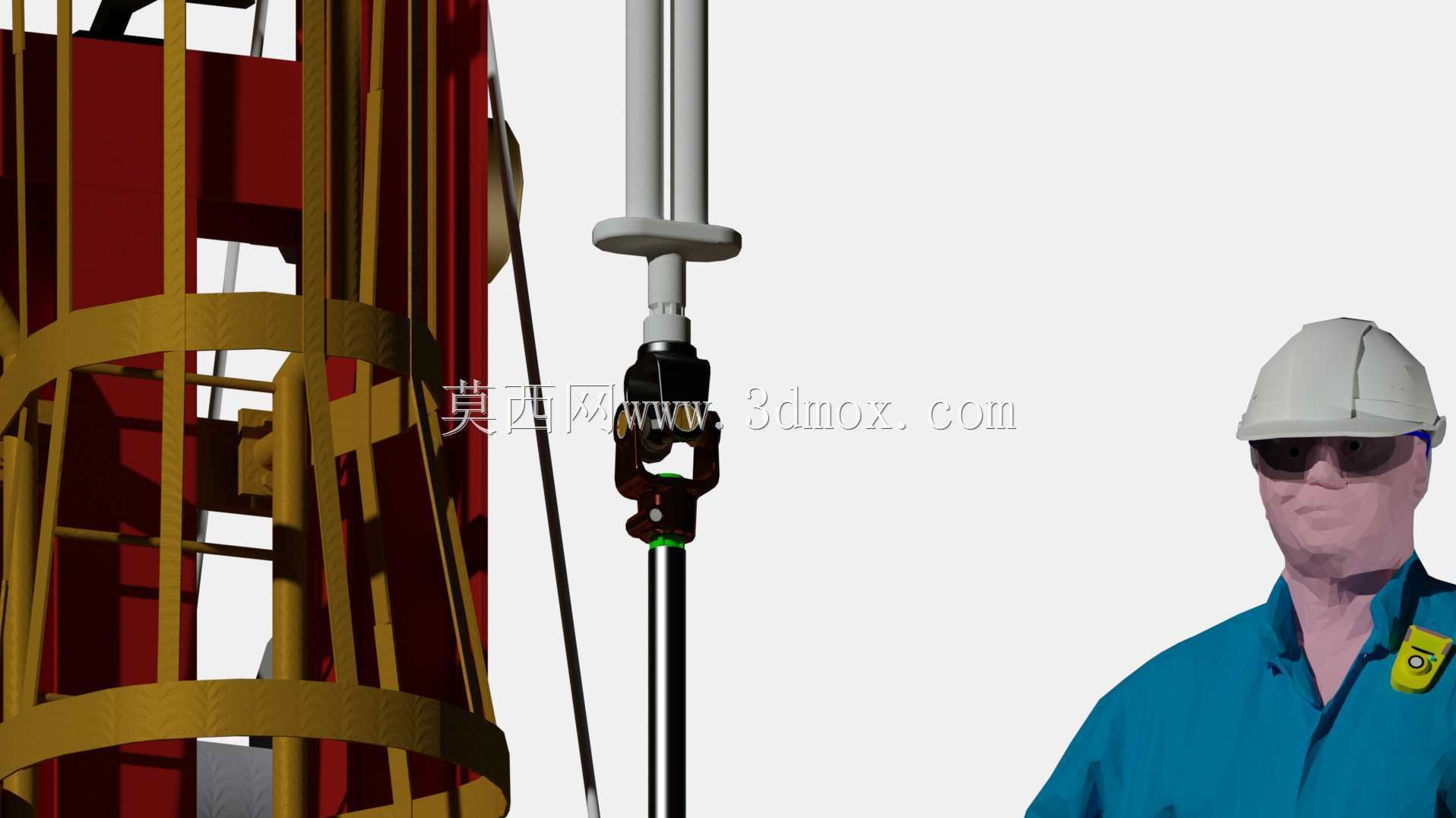

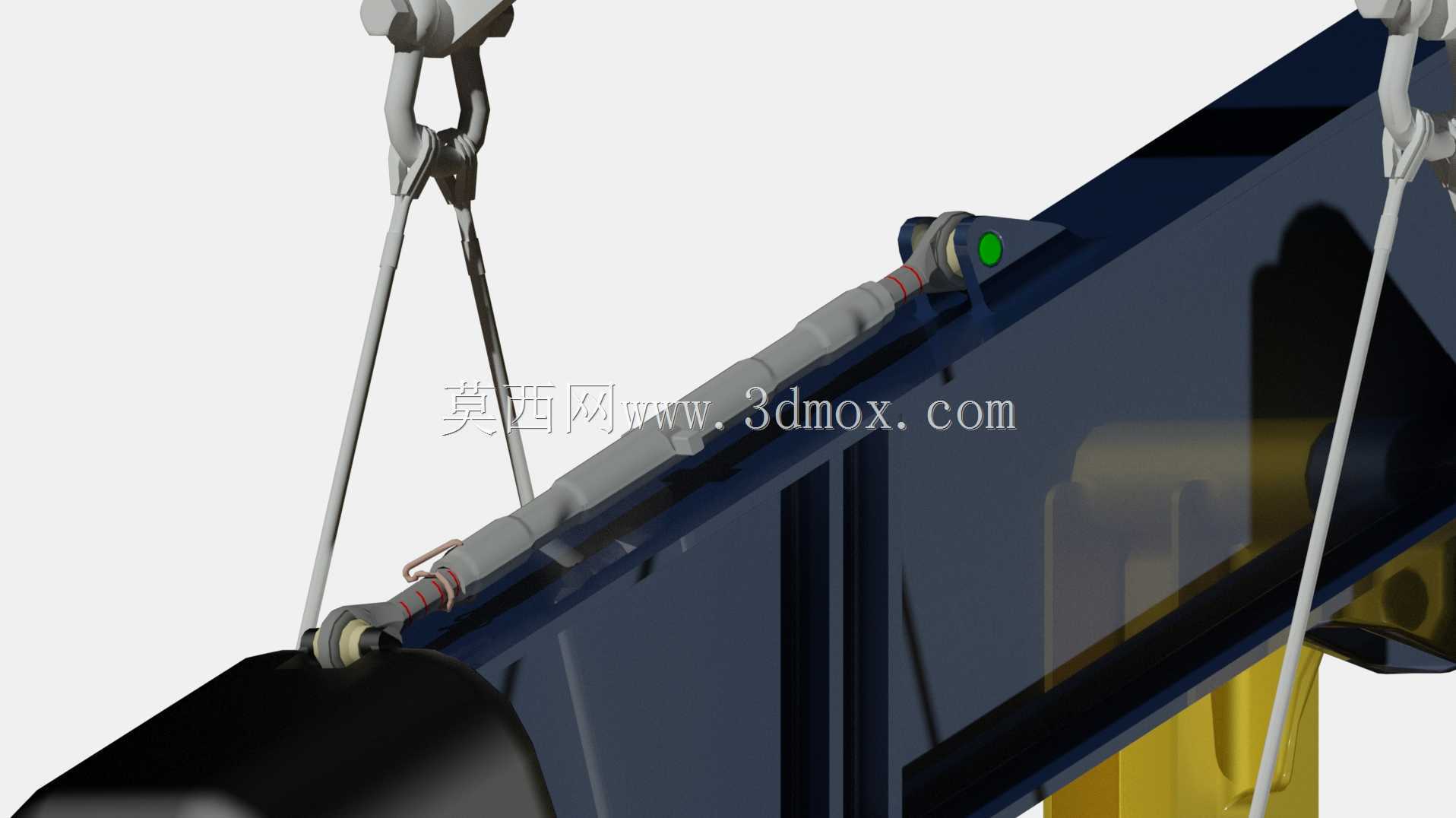

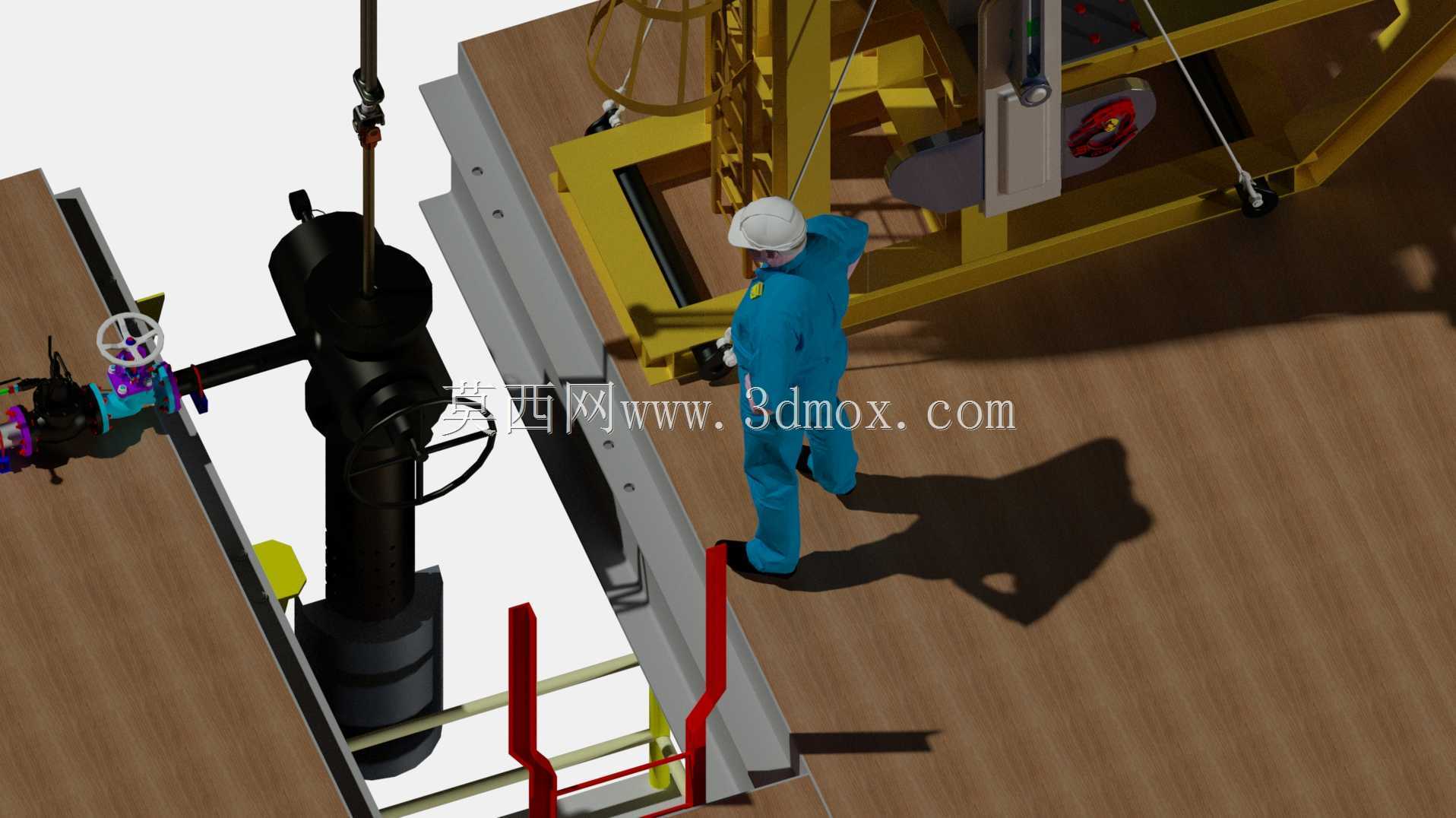

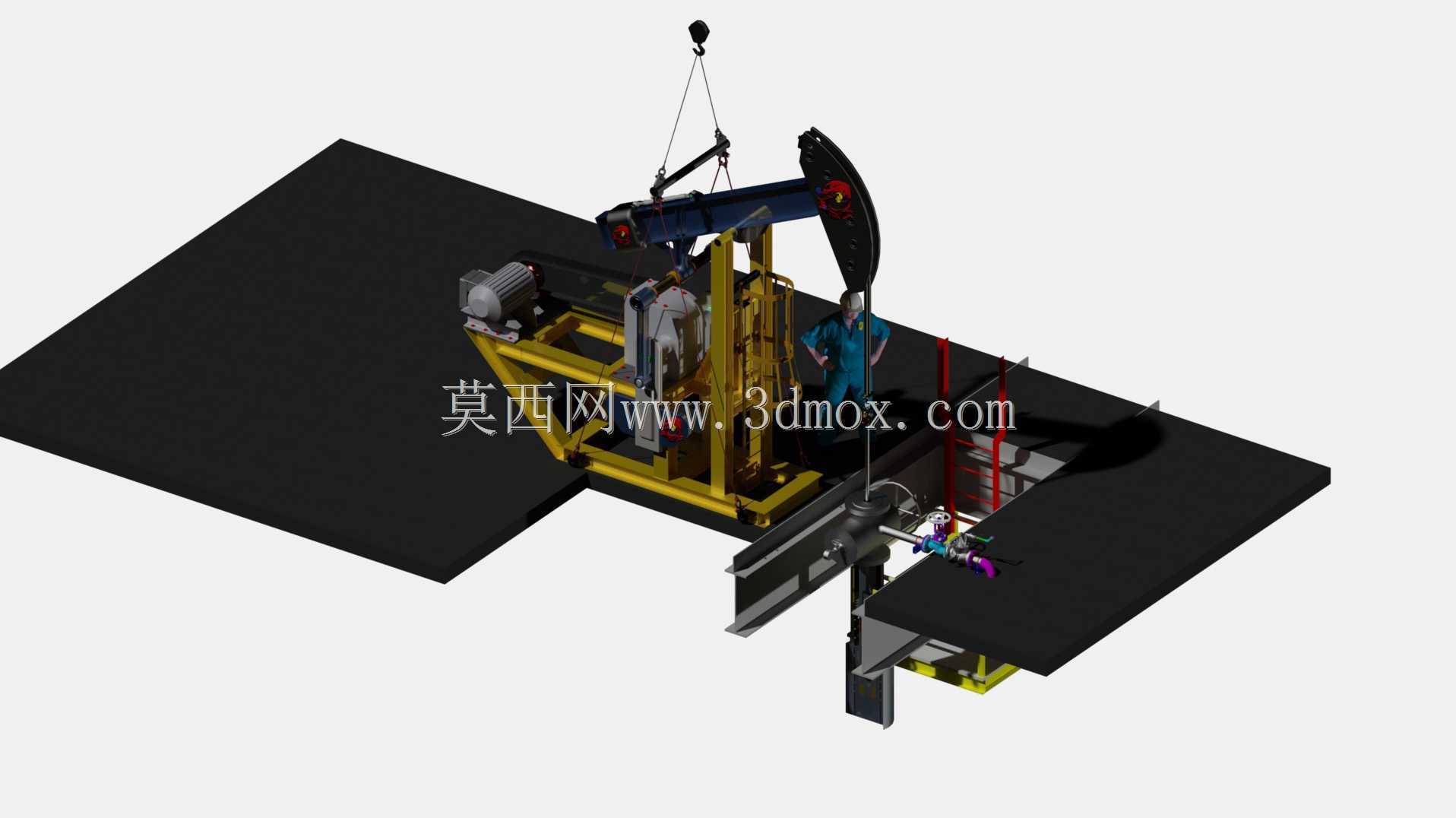

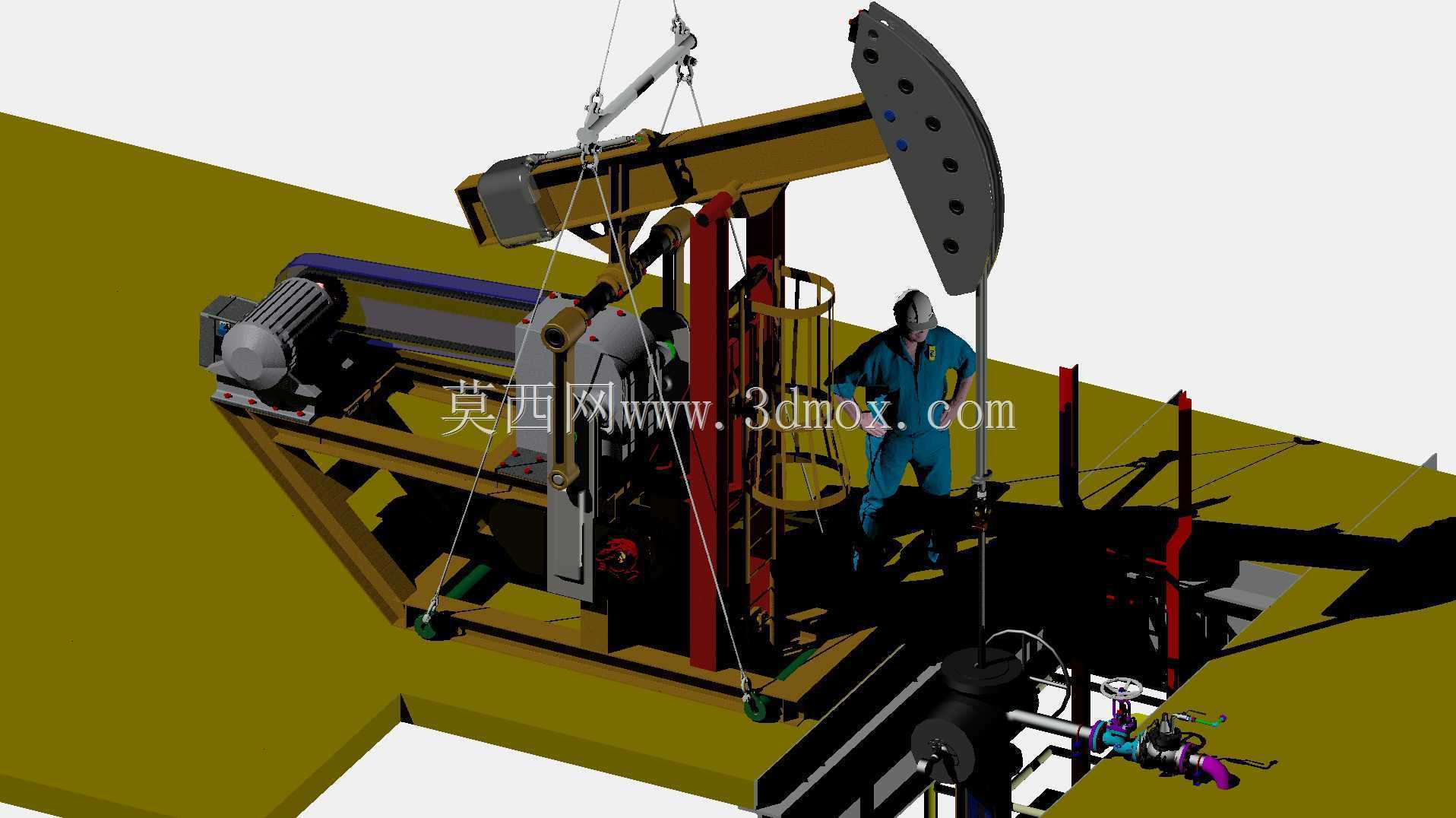

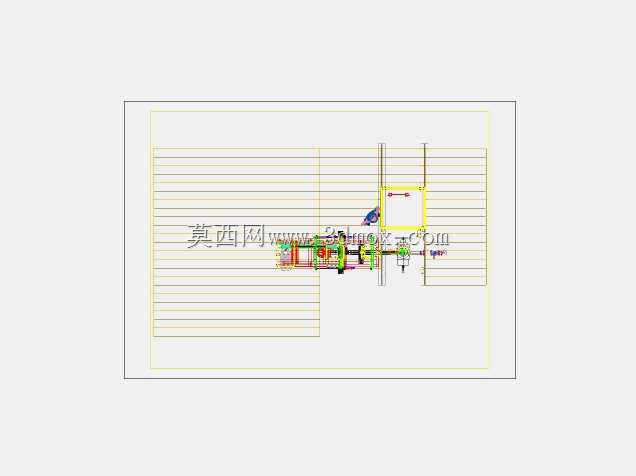

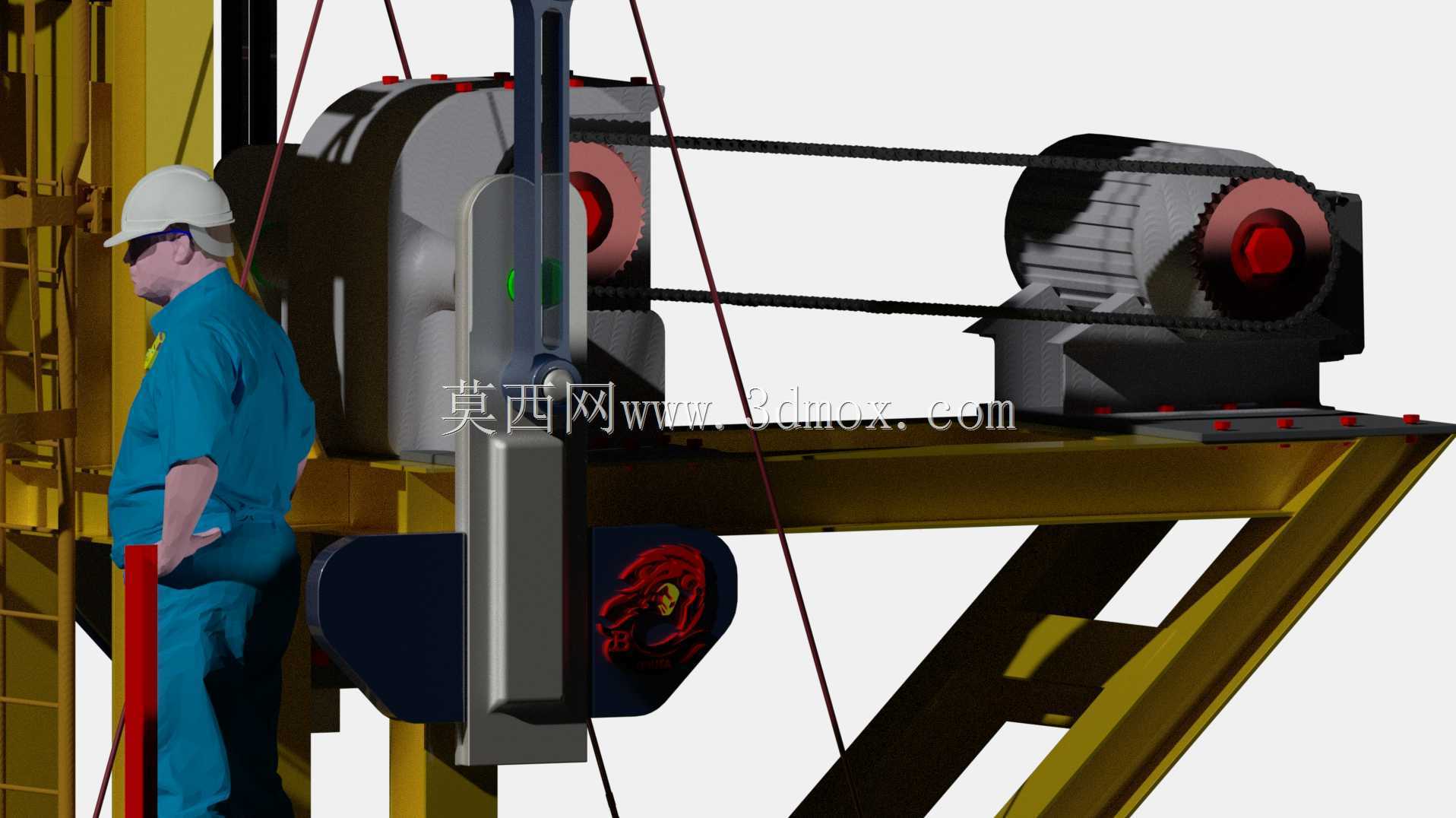

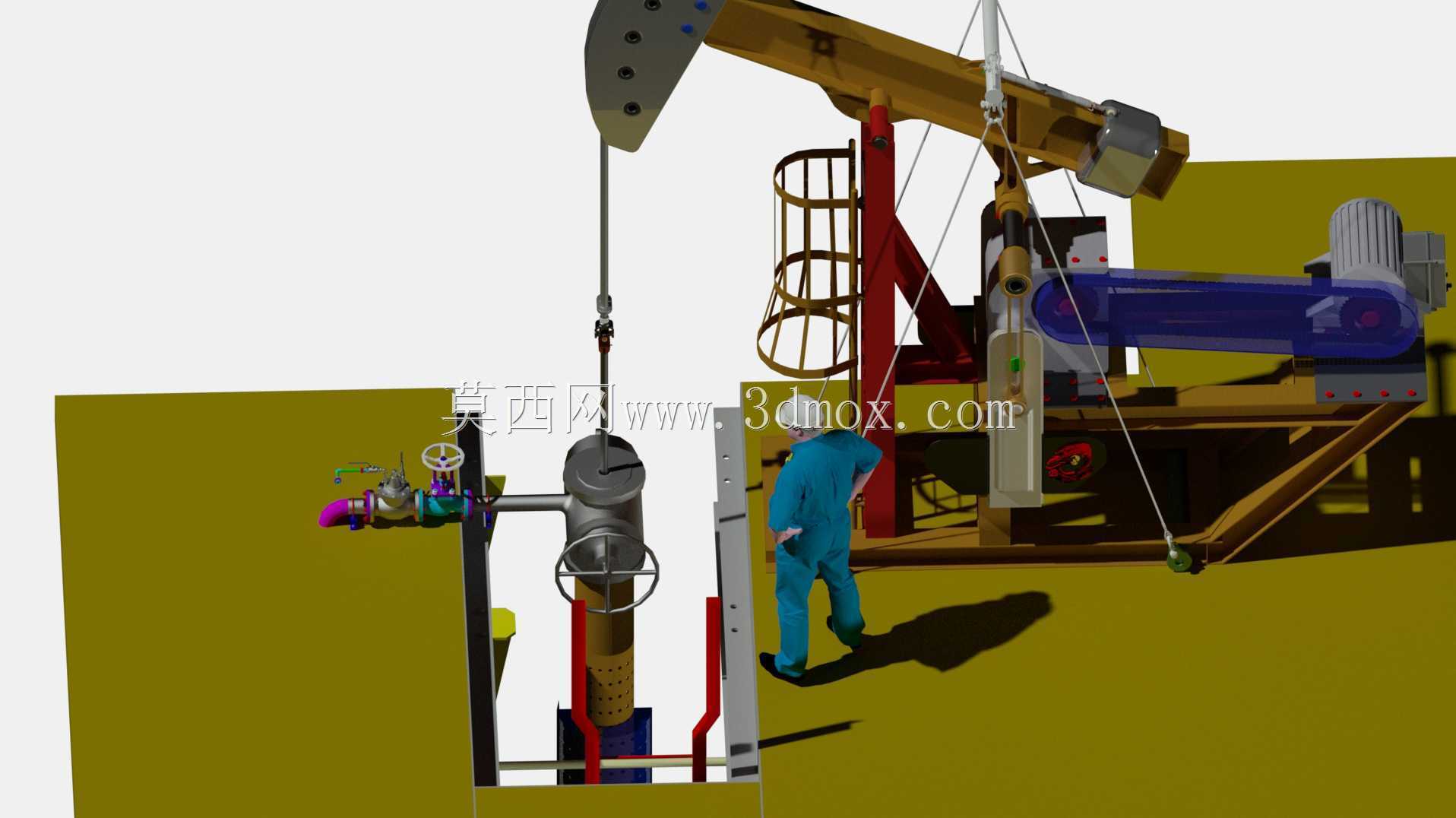

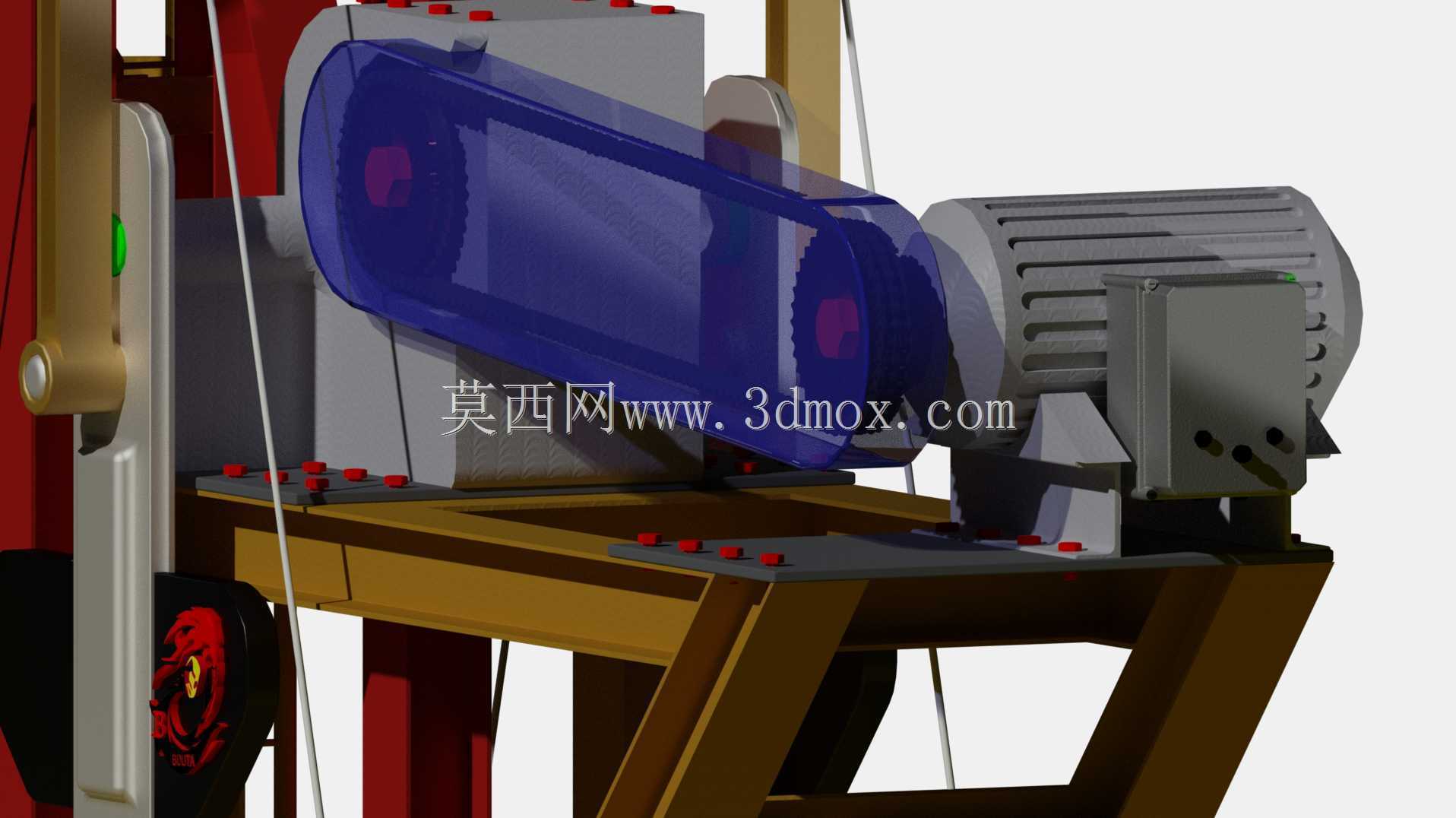

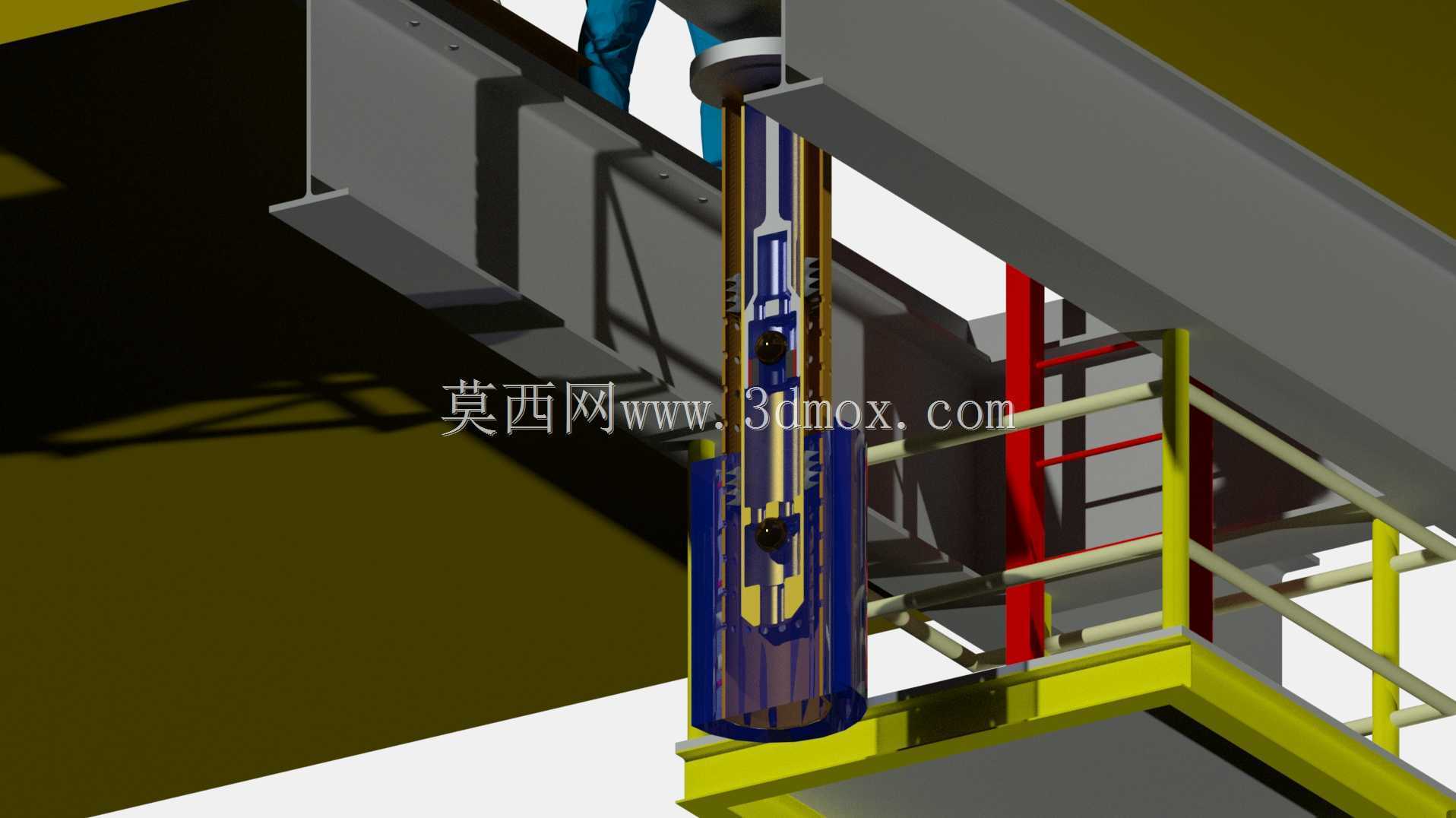

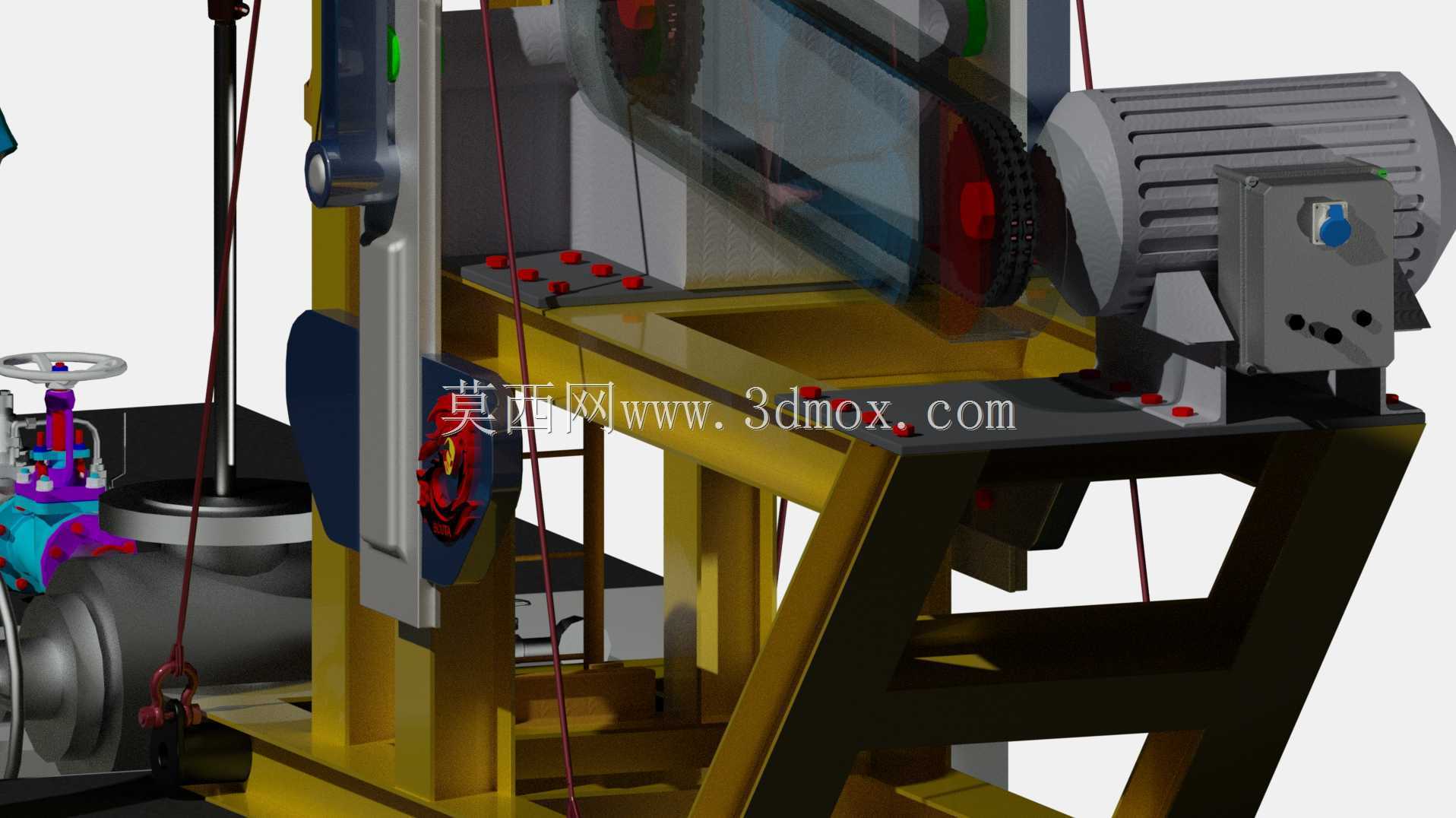

这套三维结构针对油田在用游梁式抽油机的闲置改造场景设计，核心是将原有抽取地下原油的往复举升机构，适配为地面或浅层水源的水泵驱动单元，解决老油田关停井设备闲置、零散供水点缺乏动力源的实际问题。从结构布局来看，整套设备保留了原抽油机的游梁、曲柄连杆、减速箱、底座主承载框架，没有改动原设备的安装地脚孔位，原有混凝土基础无需重新浇筑，安装边界完全匹配常规10型游梁抽油机的占地尺寸，横向安装跨度控制在4.2米，纵向操作预留空间不小于1.8米，完全适配油田井场的原有场地规划，不需要额外征地或调整场地管线布局。传动端保留了原异步电机与三角带传动的减速结构，将原悬绳器连接的光杆密封总成拆除，替换为曲柄滑块驱动的柱塞泵连接机构，把游梁的弧形往复摆动转化为柱塞的直线往复运动，适配低压大流量的输水需求，单冲程排量可根据曲柄销的调节孔位调整，冲程长度可在1.2米到2.5米之间切换，冲次可通过皮带轮直径配比调整，适配每小时5到20立方米的输水流量需求。设计过程中特意保留了原设备的安全护栏、刹车机构、润滑点位，原有设备的日常维护流程不需要重新培训，油田一线运维人员可直接按照原有抽油机的维保规范开展日常检查，降低改造后的运维成本。考虑到水泵输送介质与原油的物性差异，在柱塞密封端采用了耐水磨损的丁腈橡胶填料，替代原有的耐油密封件，同时在传动连杆处增加了防水挡圈，避免输水过程中的溅水渗入轴承座造成润滑脂乳化。整套结构没有改动原设备的主受力焊缝，游梁的配重块配置根据水泵的负载特性重新做了平衡计算，调整了配重块的安装位置，确保上下冲程的电机负载差控制在15%以内，避免电机出现过载或空载电流过大的问题。在进出口管线的布局上，将泵体的进水端设置在底座侧方的低位，匹配自流引水的安装要求，出水端沿原采油树的管线支架布置，不需要重新搭建管线支撑结构，可直接对接原有井场的输水干线。针对部分老旧设备的支架锈蚀问题，三维建模过程中对所有承载连接面做了公差适配，预留了3到5毫米的安装调整间隙，方便现场安装时对变形部位做微调，不需要额外进行焊补加工即可完成装配。
