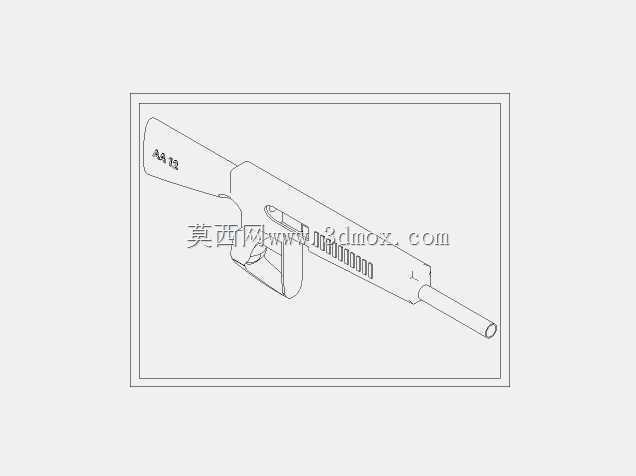

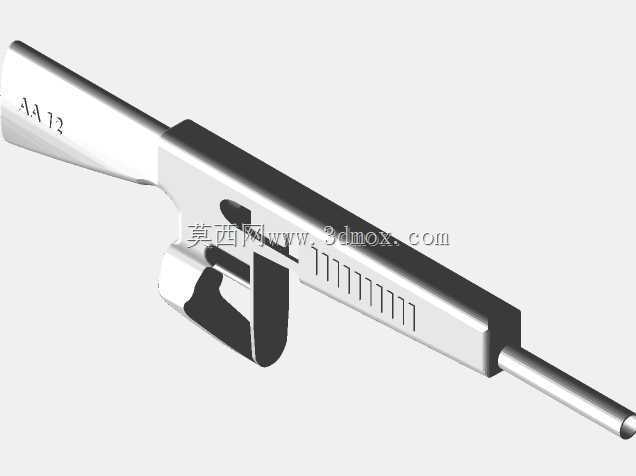

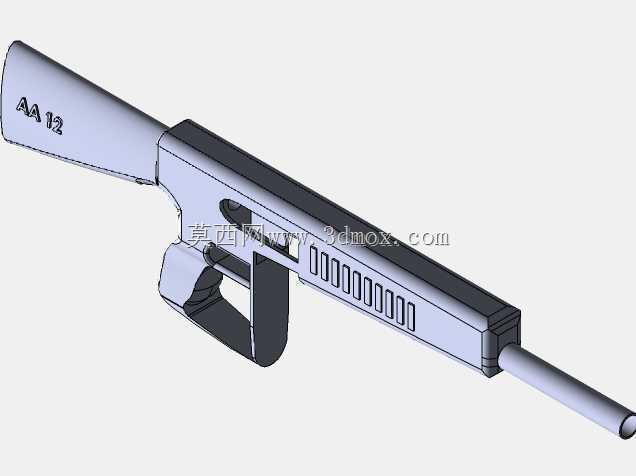

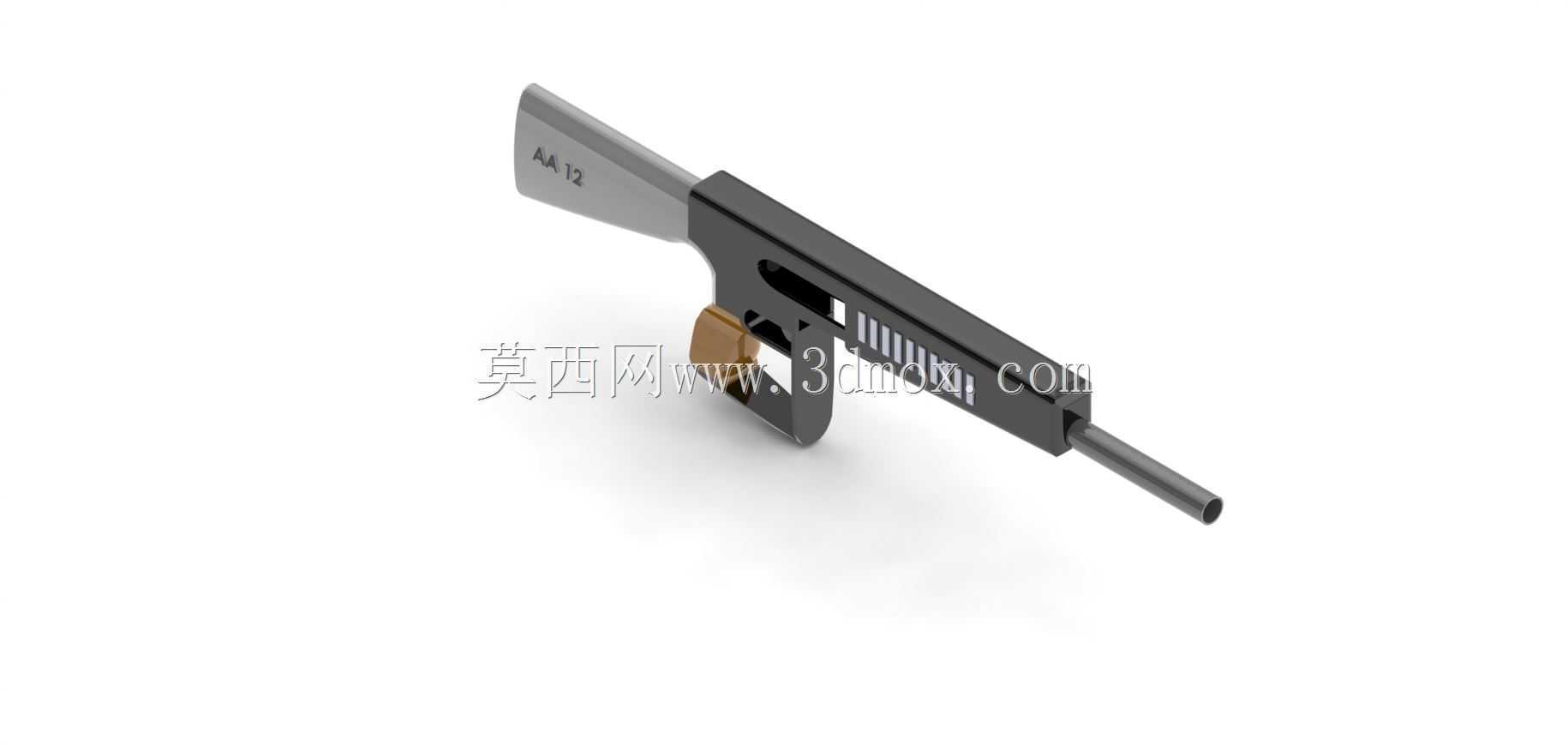

AirSoftAA12软弹发射器3D打印外壳结构

这款软弹发射器外壳的设计，最初是面向AirSoft休闲竞技场景的改装需求落地的，要适配标准AA12规格的软弹发射内构组件，解决市售成品外壳改装余量不足、个性化适配性差的问题。从实际使用场景来看，这类外壳主要服务于休闲竞技运动的发射器改装、静态仿真藏品制作、影视道具轻量化复刻等方向，相比金属铣削的外壳，3D打印的结构能在保证安装强度的前提下，大幅降低整体重量，长时间持握操作不会产生额外的负重负担。设计过程中首先敲定的是安装边界尺寸，整体长度控制在适配常规内构总成的范围内，枪托部分做了贴合肩部的弧度处理，握把区域预留了标准扳机组件的安装位，前后的定位孔位完全匹配通用AA12内构的固定柱尺寸，不需要使用者二次打孔修配就能完成组装。外壳的主体壁厚设置在2.5mm，这个厚度既能满足PLA、PETG等常规3D打印材料的成型要求，不会出现打印过程中翘曲、层间结合力不足的问题，也能承受软弹发射时的往复冲击载荷，长期使用不会出现固定位开裂的情况。枪身侧面的散热槽结构不是单纯的装饰造型，一方面是为了减少打印材料的用量，降低打印时长，另一方面是给内构的往复运动部件留出散热空间，连续发射时不会因为热量积聚导致外壳变形。枪口位置做了标准的内管限位台阶，能牢牢固定配套的内管组件，避免发射时内管晃动影响弹道稳定性。枪托部分的AA12标识做了下沉0.3mm的刻字设计，打印完成后可以直接填充颜料完成标识制作，不需要额外的后期贴纸处理。握把位置的曲面是按照成年人手型的握持弧度做的优化，指槽位置的深度控制在8mm，持握时手指能自然贴合，不会出现硌手或者打滑的情况。扳机护圈的尺寸做了放大处理，即使佩戴战术手套也能顺畅操作扳机，不会出现卡滞的问题。整个外壳采用分体式拼接结构，拼接位置做了定位止口，组装时能快速对齐，配合M3螺丝就能完成整体固定，拼接缝隙控制在0.2mm以内，组装完成后不会出现明显的错位。设计时还特意预留了改装拓展位，枪身上部的平面可以加装皮卡汀尼导轨配件，满足使用者加装瞄准装置、战术配件的需求，不需要额外打磨外壳就能完成拓展配件的安装。从打印适配性来看，所有结构都做了无支撑优化，除了枪托内侧的小弧度区域需要少量易拆除支撑外，其余位置都可以直接打印成型，大幅降低了后期处理的工作量，即使是入门级的FDM3D打印机也能顺利完成打印，不会出现结构悬空导致的打印失败问题。
