高精度金属人字齿轮传动构件

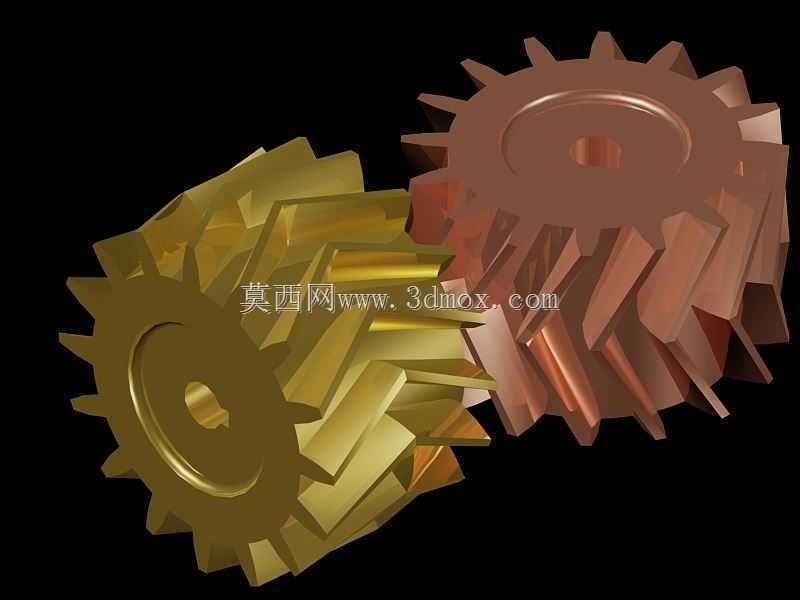

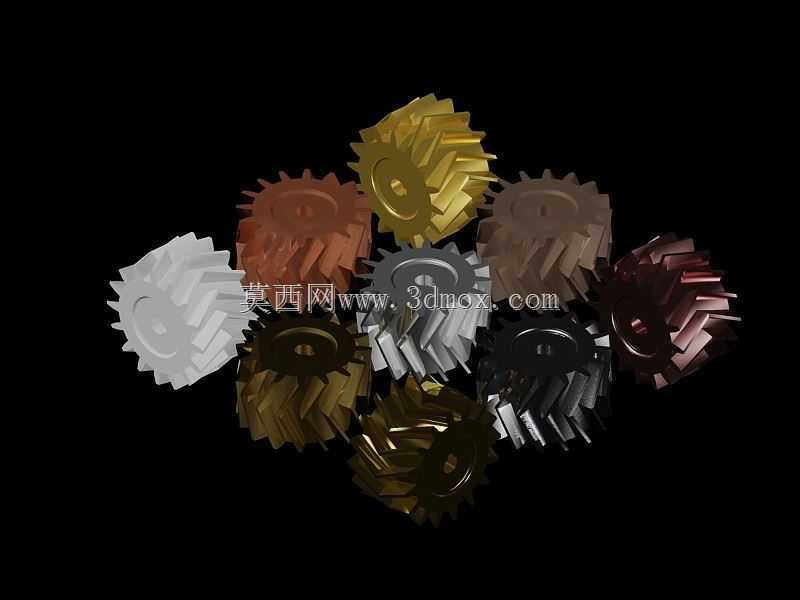

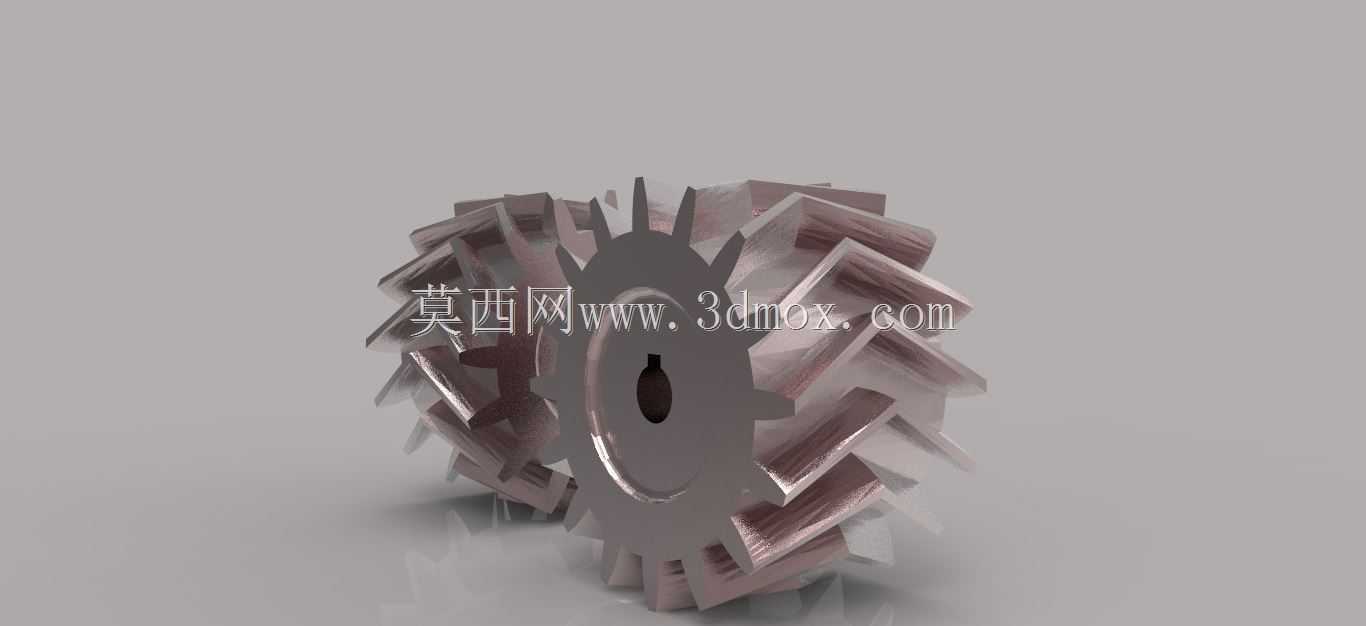

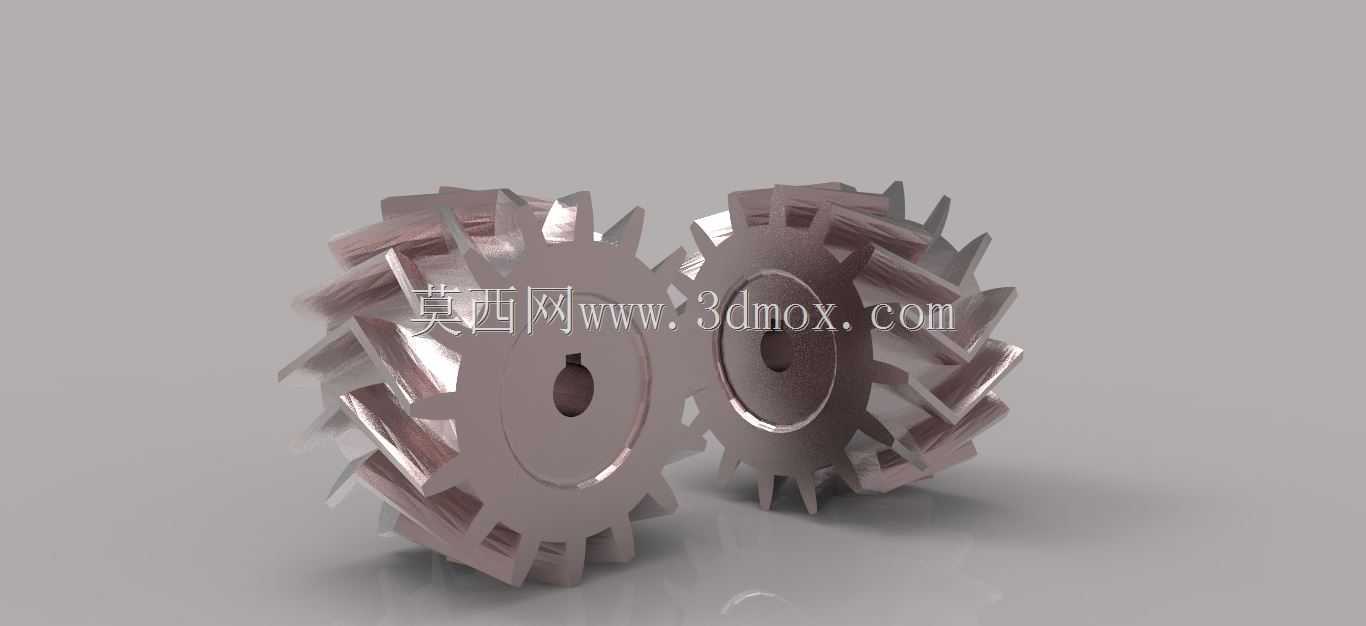

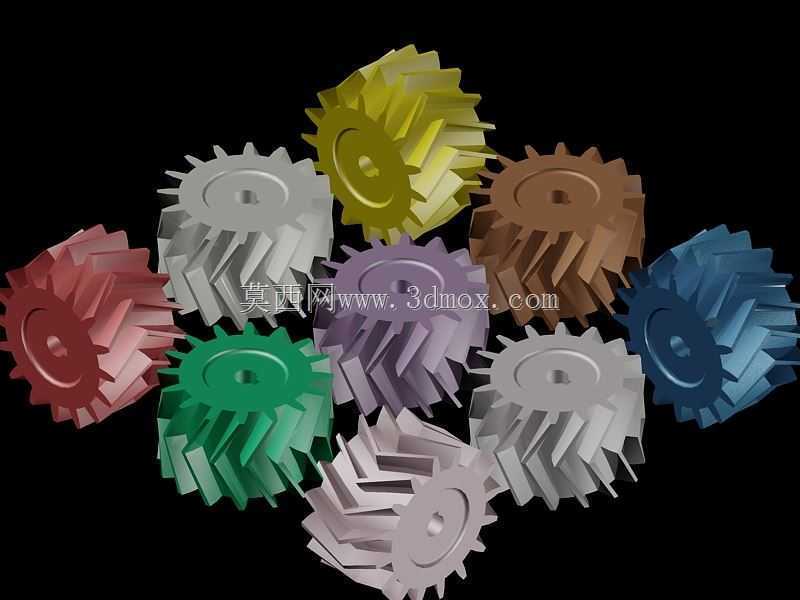

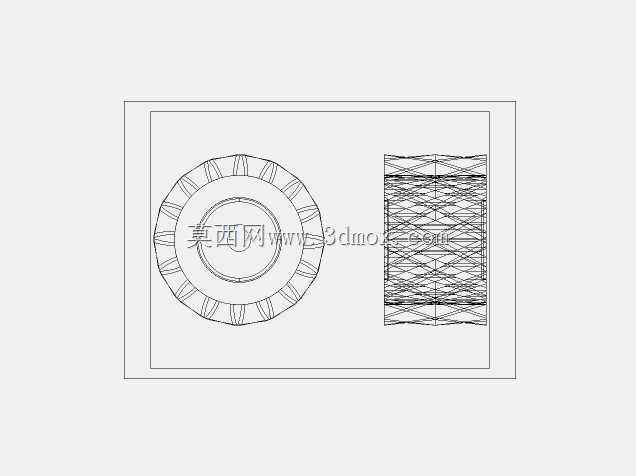

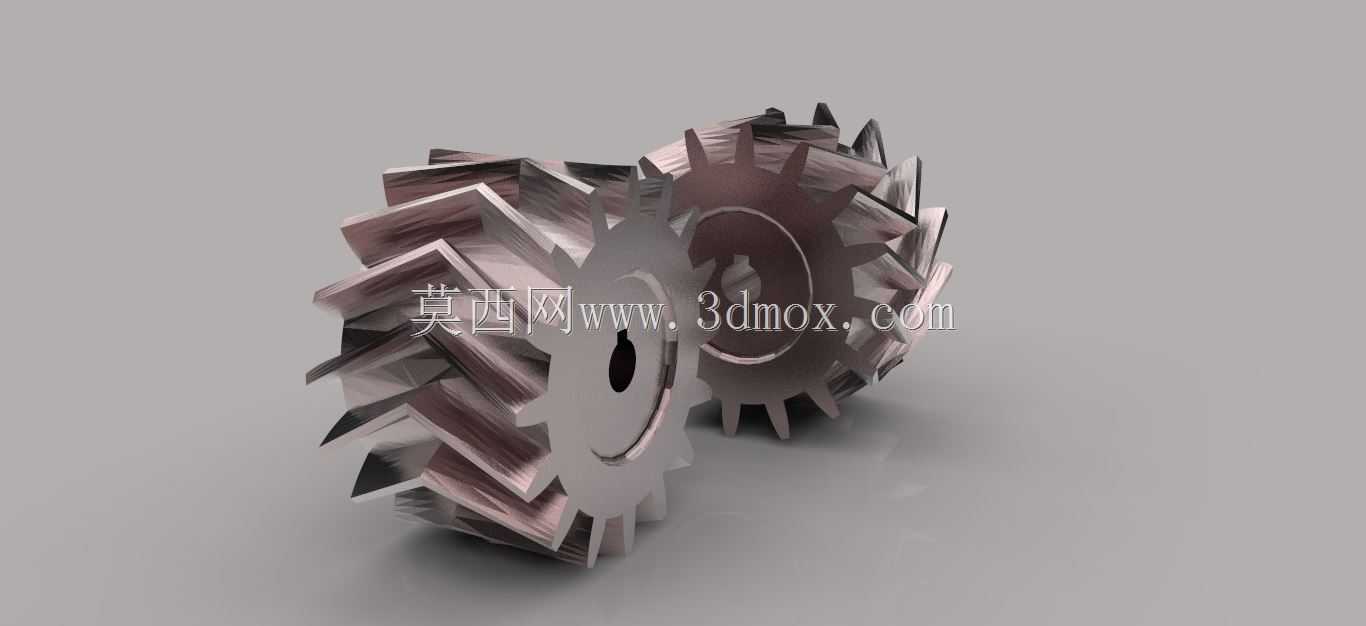

在重载传动设备的动力传递链路中，人字齿轮是解决轴向力问题的核心传动构件，不同于普通直齿圆柱齿轮啮合时产生的单向轴向推力，这类齿轮通过左右对称旋向的齿形结构，可将啮合过程中产生的轴向力相互抵消，从结构根源上降低传动系统对轴承轴向承载的额外要求，因此被广泛应用在矿山破碎设备、大型轧钢机组、船舶主传动系统、重型减速器这类需要传递大扭矩、连续长时间运行的工况场景中。从结构设计逻辑来看，这款人字齿轮的齿向采用对称人字形排布，齿部加工精度满足重载啮合的接触精度要求，齿面做了硬化处理的结构预留，可适配不同工况下的耐磨需求；齿轮中心设置标准键槽安装孔，可与传动轴通过平键实现周向固定，轮毂部分的厚度经过载荷校核，能满足大扭矩传递下的结构强度要求，不会出现轮毂开裂、键槽压溃的失效问题。实际选型适配时，需要注意安装边界的匹配：齿轮的齿顶圆直径、轮毂长度、中心安装孔尺寸需要与对应安装腔的轴向空间、轴径尺寸做匹配，同时要保证配对啮合的两个齿轮模数、压力角、螺旋角参数完全一致，啮合侧隙控制在合理区间，避免运行过程中出现卡滞、冲击、偏载磨损的问题。不同于斜齿轮单方向螺旋角带来的轴向载荷，人字齿轮的对称结构可以让传动过程更平稳，啮合重合度更高，在高速重载工况下的噪音、振动表现远优于普通直齿轮，同时不需要额外加装复杂的轴向止推结构来平衡轴向力，能有效简化传动箱体的整体结构，降低设备整体的制造成本与后期维护难度。在三维建模过程中，齿形部分采用参数化生成逻辑，齿廓曲线符合渐开线啮合原理，齿向螺旋过渡平滑，没有出现齿面扭曲、过渡圆角突变的结构问题，可直接用于装配干涉校验、运动仿真分析，也能为后续的数控加工、工艺编排提供准确的模型参考，帮助结构工程师在设计阶段就完成啮合间隙校验、安装空间校核，减少后期实物试装的反复调整工作量。这类齿轮在实际运行中，因为齿面接触应力分布更均匀，单齿承受的载荷比同参数直齿更小，因此整体使用寿命更长，在连续重载运行的工况下能有效降低停机维护的频次，是重型传动系统中可靠性极高的核心传动零件。
