多腔式食品级硅胶成型模具结构设计

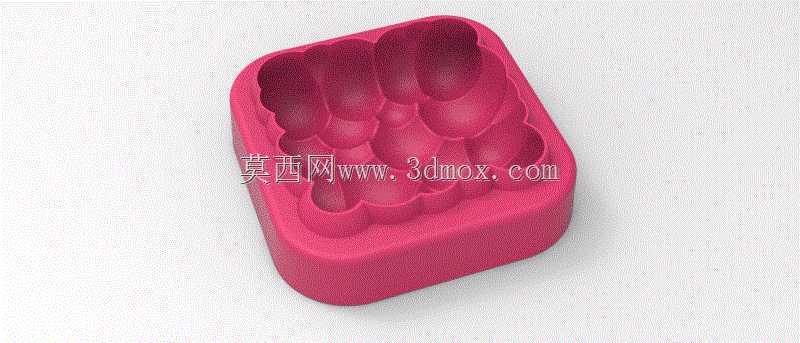

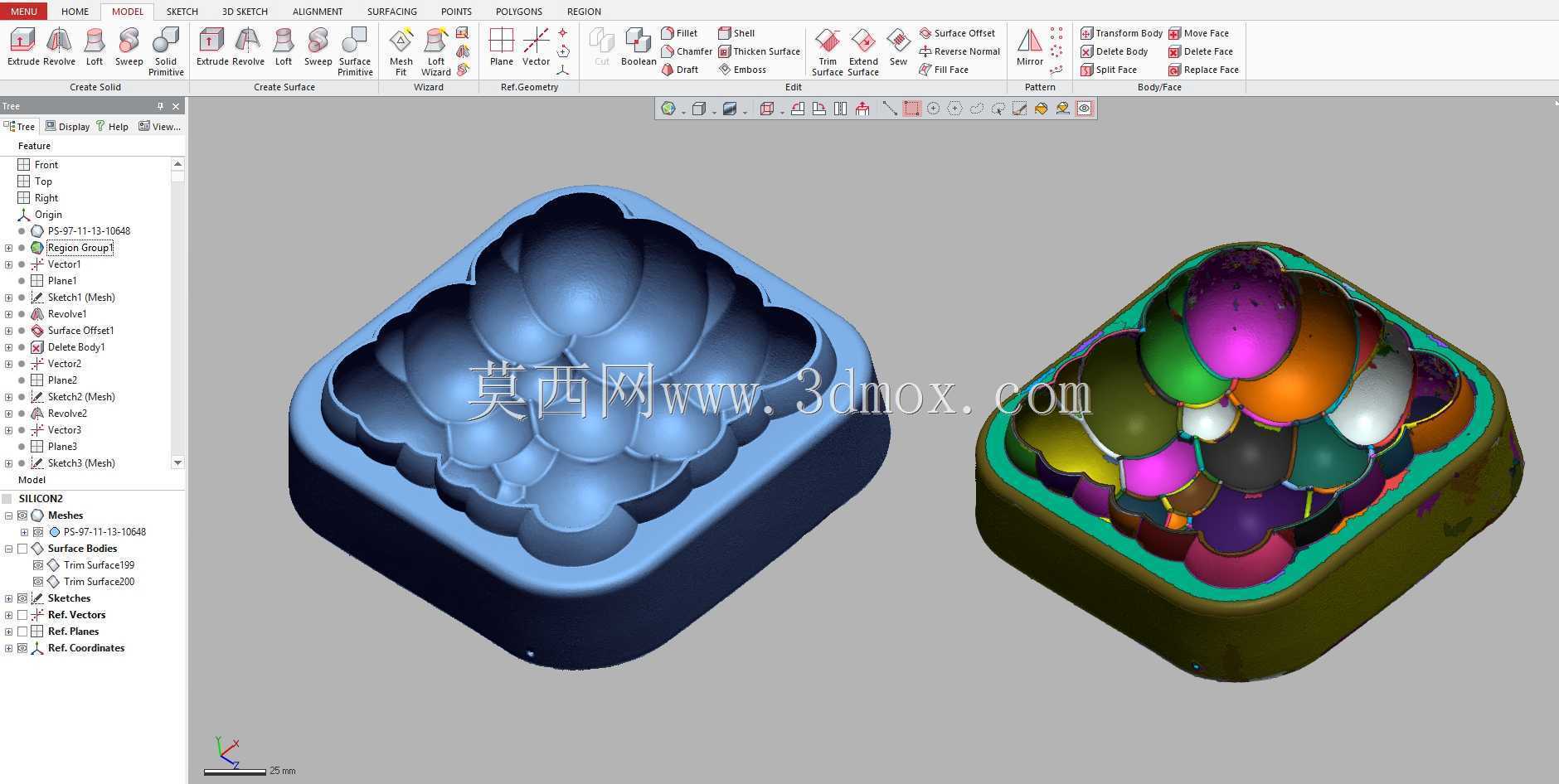

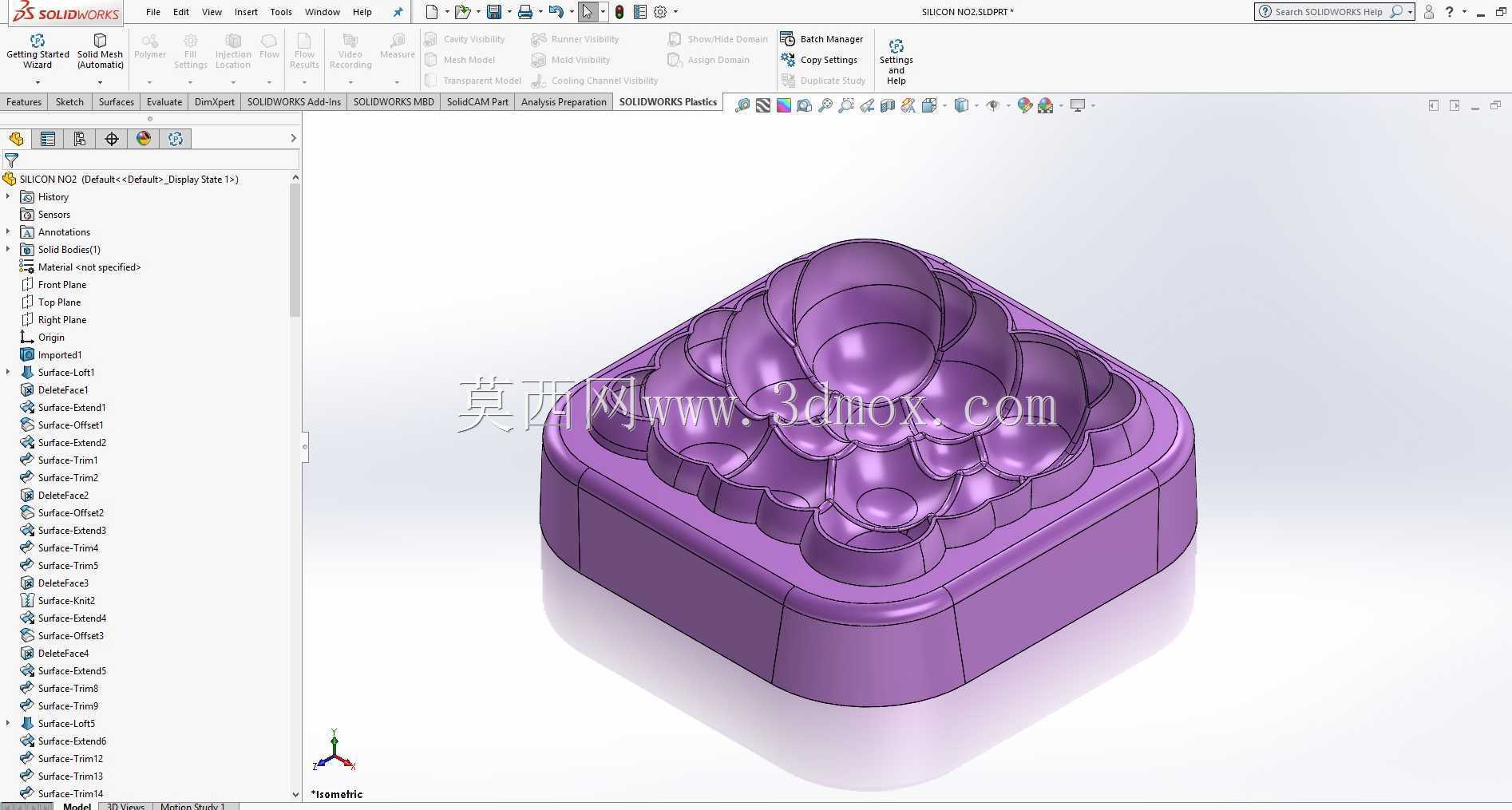

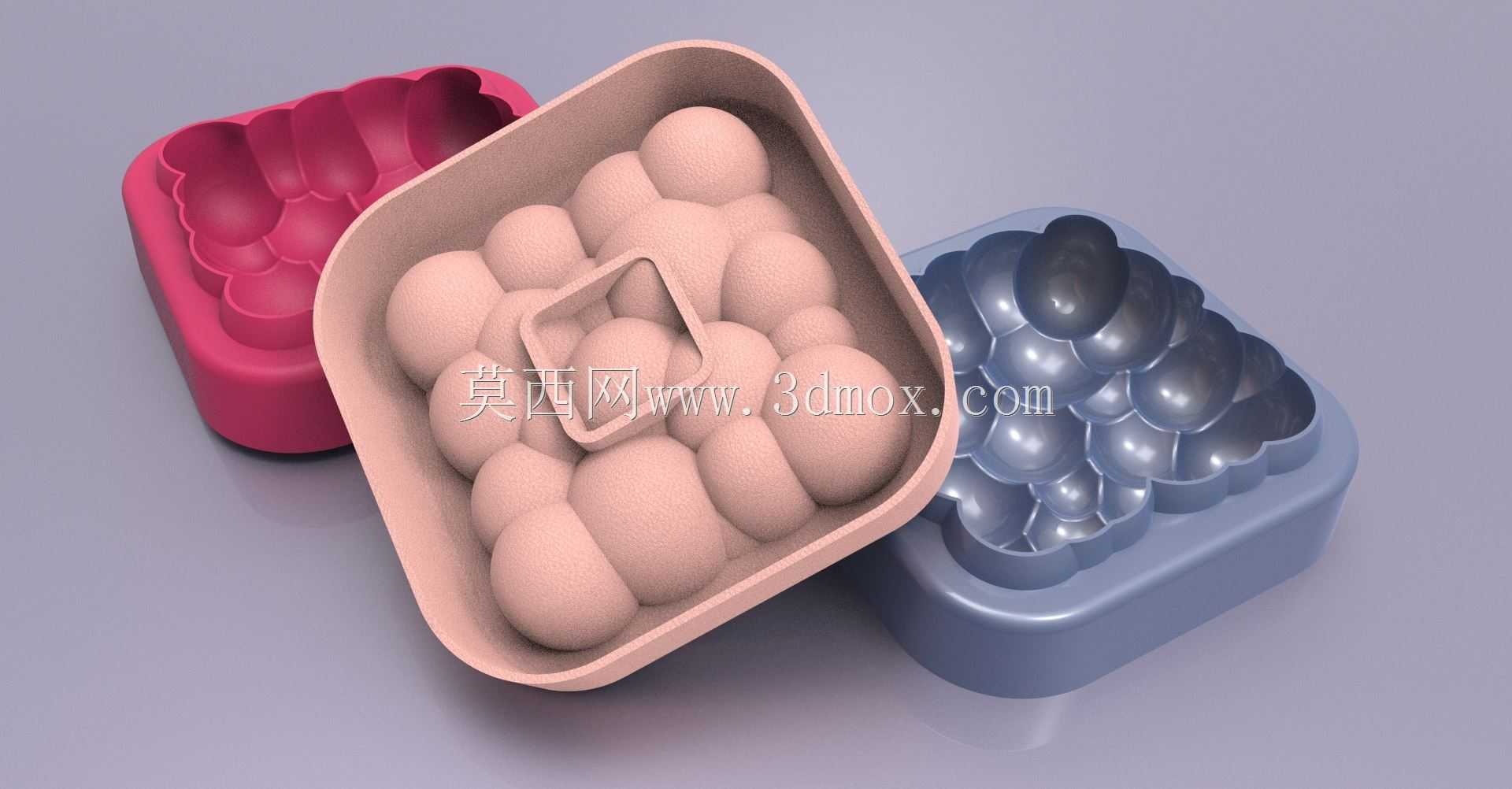

这类多腔硅胶模具主要面向手工烘焙、手工皂制作、创意冰品成型等民用消费品生产场景，也可适配小批量文创周边的软胶翻制工序，区别于工业级高压注塑硬模，该类模具依托硅胶本身的柔性脱模特性，无需设计复杂的抽芯、顶出结构，就能完成带连续凹凸曲面的制品成型。从结构设计逻辑来看，模腔采用阵列式排布的圆润凸泡结构，单腔之间通过等距的连接筋位做分隔，既保证每个成型制品的轮廓完整度，也能在注料时让胶液、食材等填充介质顺着筋位间隙均匀流到每个腔室，减少局部缺料、气泡残留的问题。模具整体采用圆角方型外轮廓，边角做R3以上的圆弧过渡，一方面避免尖锐边角在使用过程中磕碰破损，另一方面也适配日常家用冰箱、小型商用冷藏柜的层架摆放尺寸，外沿设计的10mm宽度围边，既可以作为注料时的溢料承接区，也能在脱模时作为手持受力位，不用直接触碰模腔内部的成型面，减少成品表面的压痕、指纹残留。模腔中心预留的方形定位槽，主要是适配批量生产时的对位工装，当多套模具叠放注料、或者配套外框固定时，定位槽可以和配套的凸台配合，避免模具移位导致的成型件壁厚不均。设计时需要重点控制模腔的壁厚均匀性，整体壁厚控制在4-6mm区间，壁厚过薄会导致模具刚性不足，注料受压后容易变形导致成型件尺寸偏差，壁厚过厚则会增加材料成本，同时在冷藏、加热工序中延长温度传导时间，降低生产效率。模腔内部的所有凹凸曲面均做G2连续顺滑处理，没有直角、锐角结构，一方面是保证硅胶模具本身的脱模顺畅度，成型后的软质制品可以直接从模腔中掰出，不会出现卡模、扯边的问题，另一方面也能减少使用过程中的污渍残留，日常清洗时水流可以顺着曲面冲掉残留的食材、皂基，没有清洁死角。这类模具的安装边界没有特殊要求，不需要配套复杂的模架固定，平放在水平工作台面即可完成注料操作，若用于加热烘焙场景，只需要保证摆放位置和烤箱加热管保持50mm以上的安全距离，避免局部温度过高加速硅胶老化；若用于冷藏冷冻场景，叠放层数不超过3层，避免上层模具的压力导致下层模腔变形，影响成型件的外观精度。在实际建模过程中，需要先完成单个泡状型腔的曲面构建，通过阵列命令完成整腔排布后，再做整体的布尔合并，所有曲面交接位置都要做圆角过渡，避免应力集中导致的模具在反复使用过程中出现撕裂问题，围边和模腔主体的连接位置要做加厚处理，提升模具整体的抗撕裂强度，延长使用寿命。
