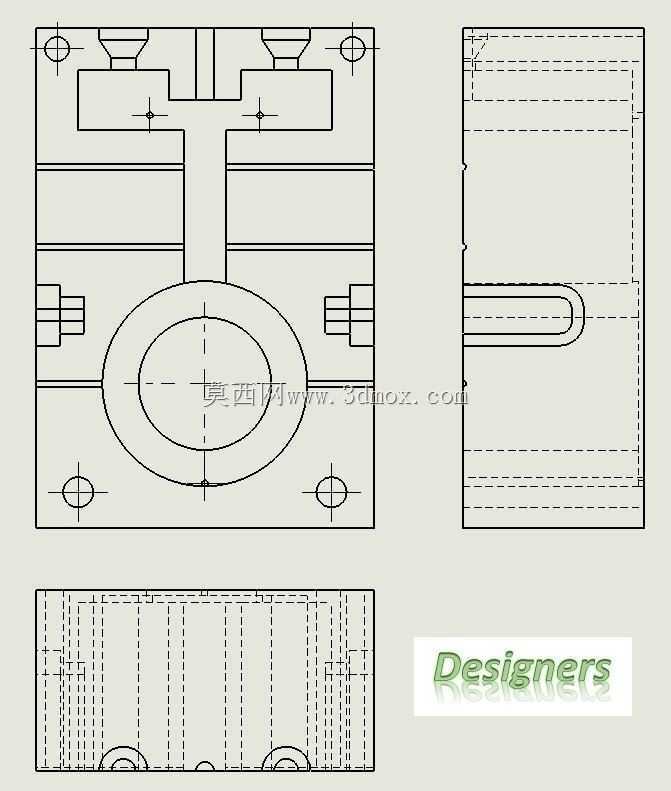

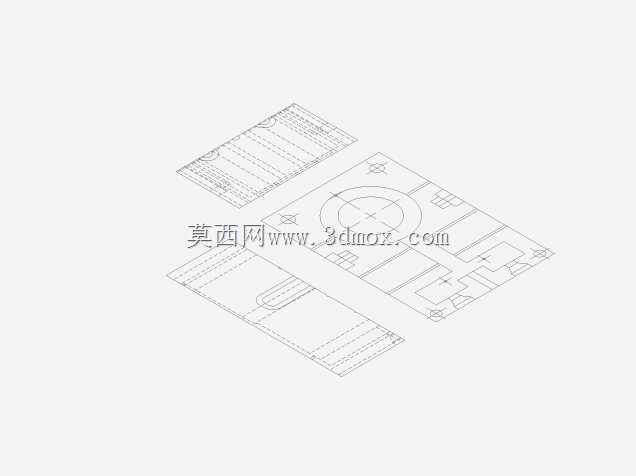

带侧抽芯的T型管状件注塑模具结构

这套模具针对带横向通孔的T型管状注塑件设计，核心成型逻辑围绕塑件的特殊结构展开，日常应用场景覆盖流体管路连接件、小型设备穿线护套管、气动系统辅助接头这类需要一体成型中空带侧孔结构的塑件生产。从实际生产用途来看，该模具适配卧式注塑机安装，可批量生产热塑性塑料材质的T型管件，成型后塑件无需额外二次加工侧孔，能有效减少后续钻孔工序带来的位置偏差与内壁毛刺问题。

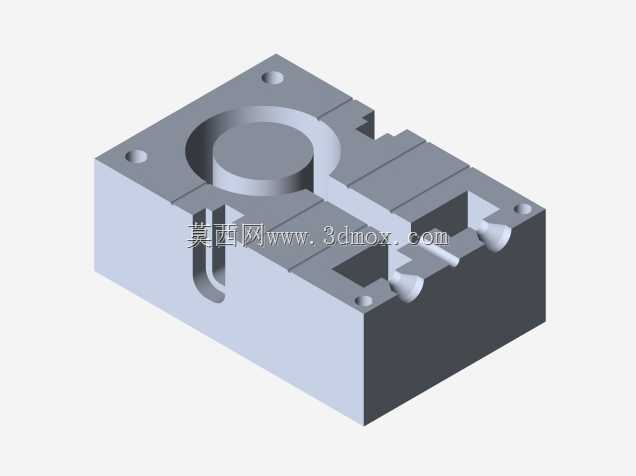

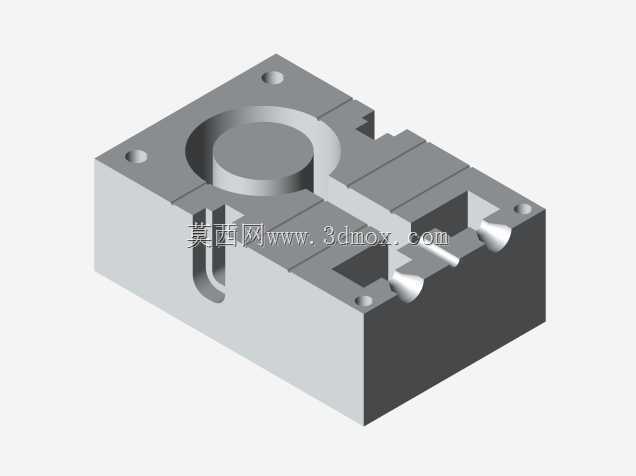

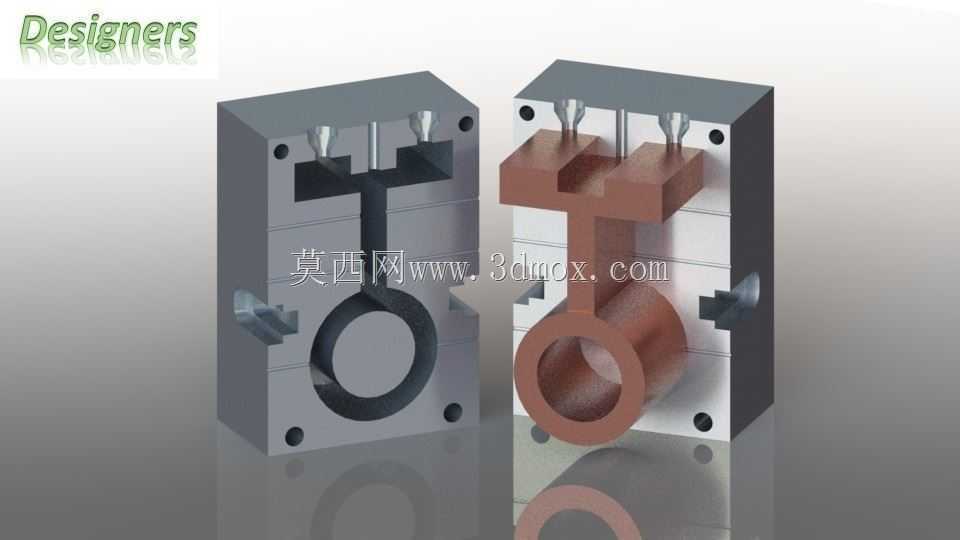

设计思路上优先处理塑件侧孔的脱模需求，采用了斜导柱侧抽芯结构，开模过程中侧滑块会在斜导柱驱动下先行横向抽出，脱离塑件侧孔区域后，主分型面再完成开模动作，避免强制脱模拉伤塑件内壁。型腔与型芯采用镶拼式结构，对应T型管的直管段与横管段分别设置独立成型镶块，一方面便于加工时保证各管段的同轴度要求，另一方面如果局部出现磨损、烧蚀情况，可单独更换对应镶块，无需整体报废模仁，降低后期维护成本。

模架采用标准两板模结构，上下模的合模定位依靠导柱导套配合，同时在型腔周围设置了精定位锁块，抵消注塑过程中熔融塑料填充带来的侧向涨模力，避免塑件出现飞边、壁厚不均的问题。冷却回路围绕成型区域环形布置，在型芯内部设置了隔水片式冷却水道，保证管状件内壁冷却均匀，减少成型后因冷却速率差异导致的翘曲变形。浇注系统采用侧浇口进料，浇口位置设置在T型管的横管端面，填充过程中熔融塑料可顺着管壁均匀填充至整个型腔，避免出现熔接痕、困气等成型缺陷，浇口残留位置也便于后续人工修剪，不会影响管件的装配配合面。

安装边界上，模具的整体长宽尺寸适配200吨级以内卧式注塑机的拉杆间距，顶出结构采用顶针板驱动的圆顶针布局，顶针位置均匀分布在塑件的非配合端面，顶出过程受力均衡，不会顶穿或顶白塑件。合模时侧滑块的复位依靠复位杆与弹簧共同作用，保证合模前侧滑块准确回到成型位置，避免撞模风险。排气槽开设在型腔末端与侧抽芯的贴合面处，深度控制在0.02mm以内，既能顺利排出型腔内的空气，又不会出现溢料飞边问题。
