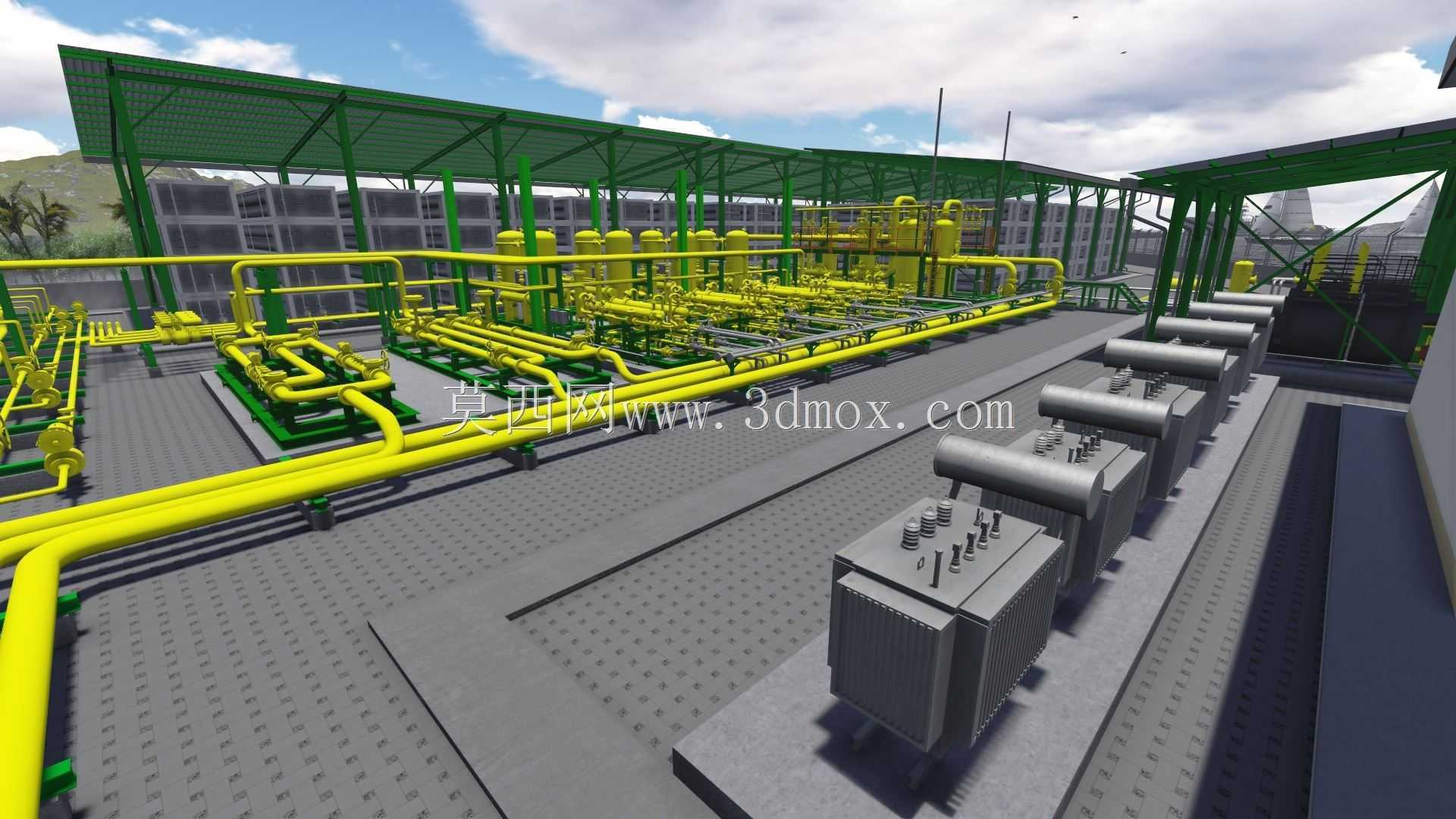

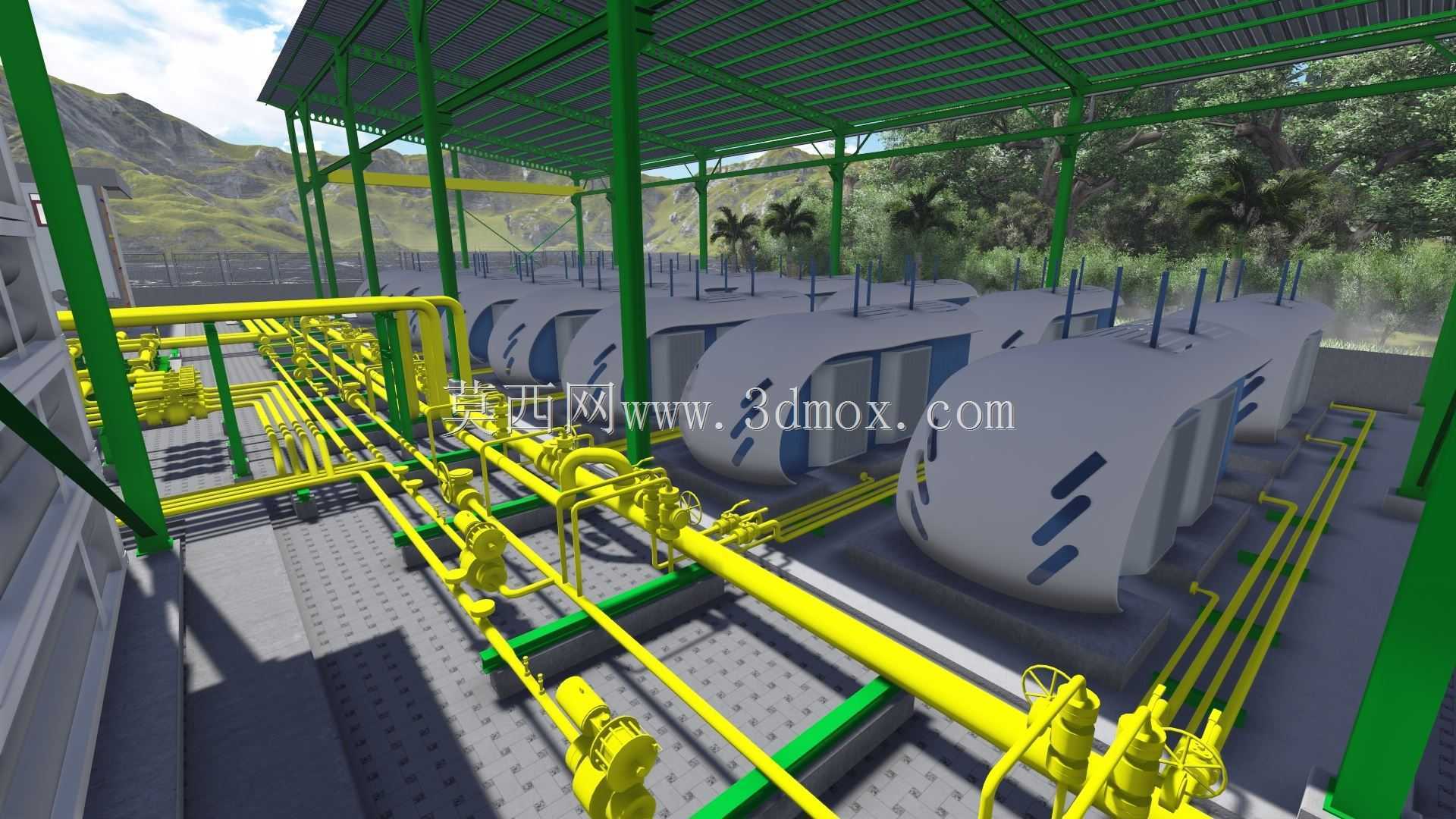

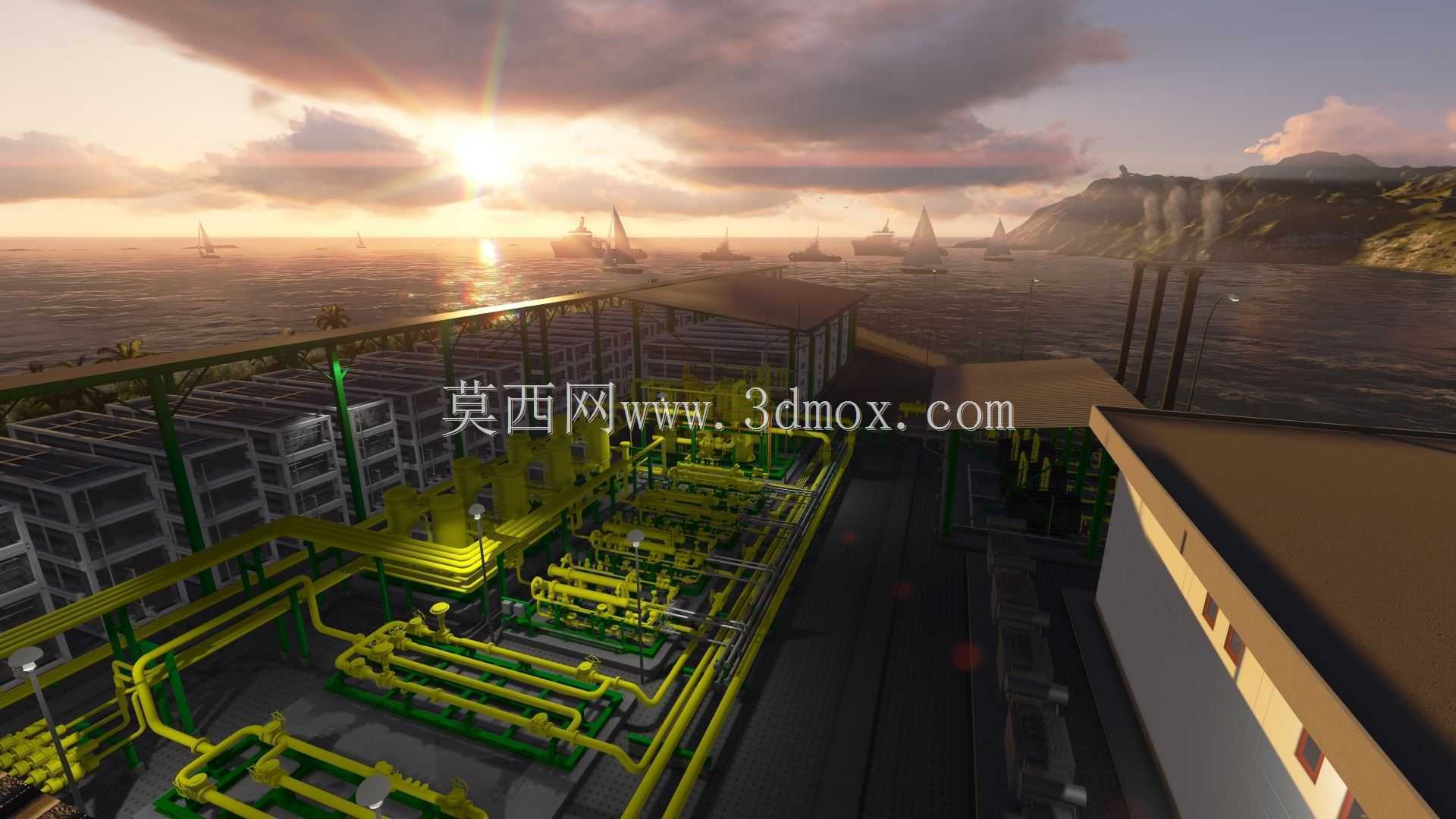

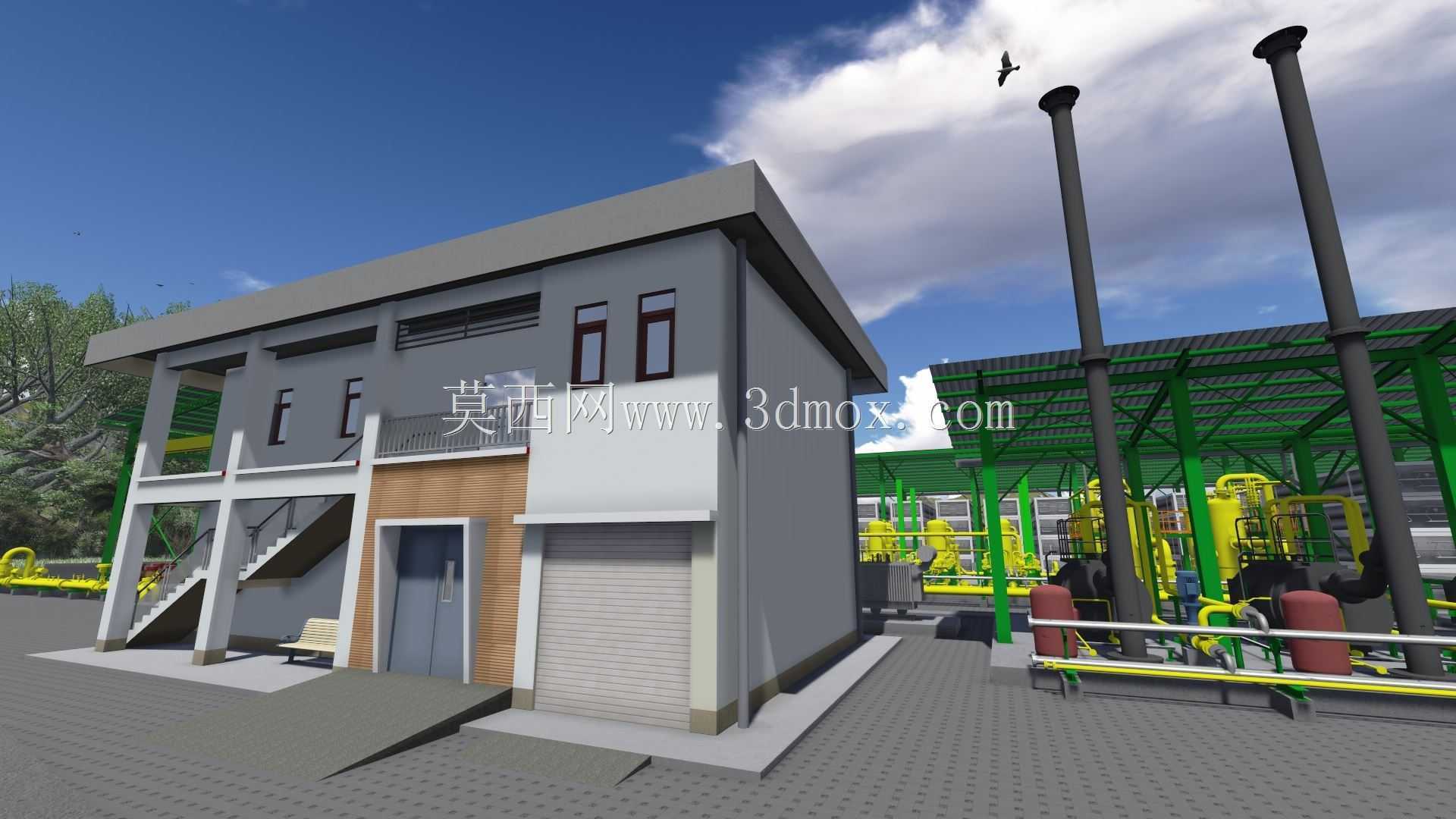

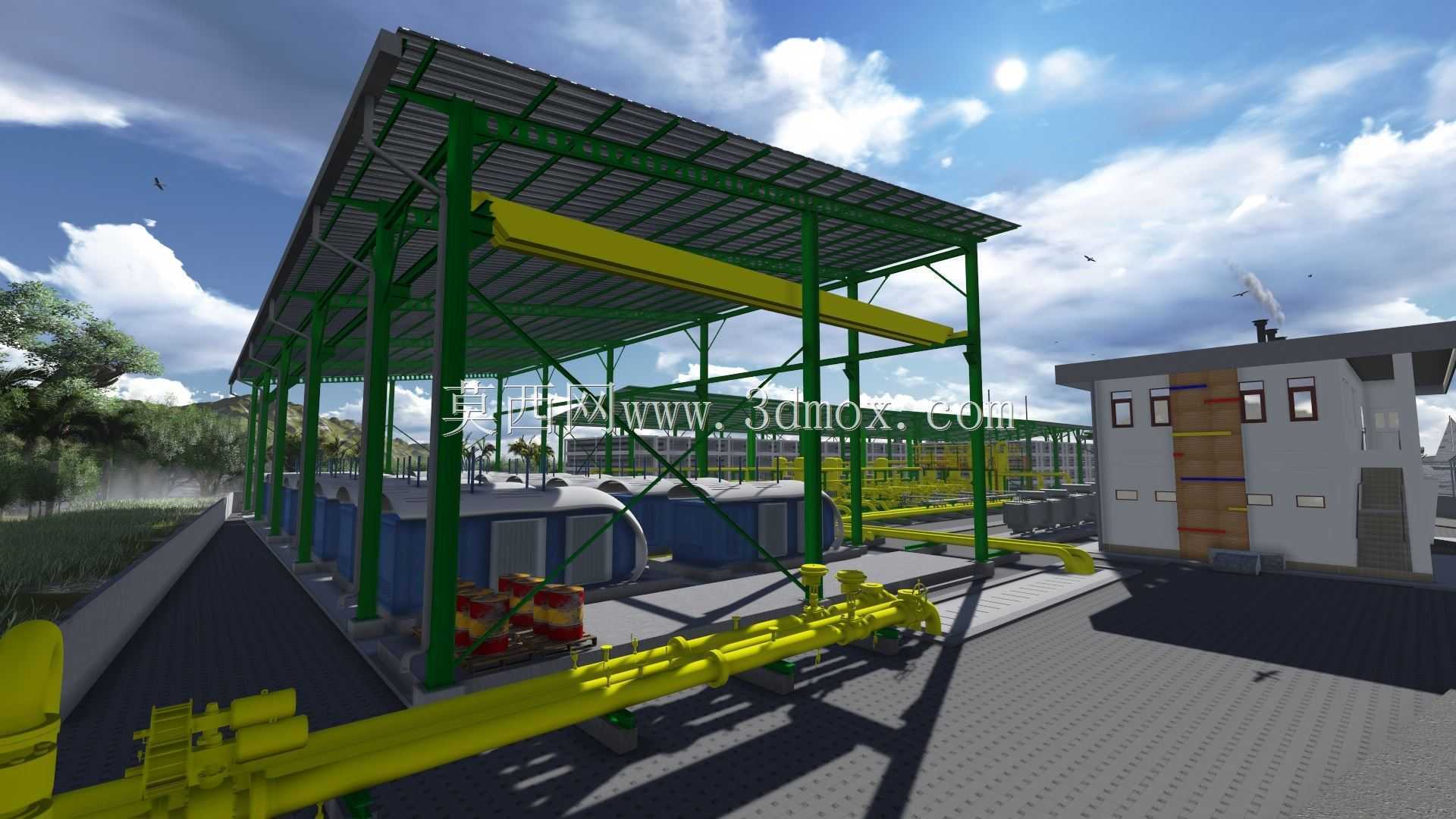

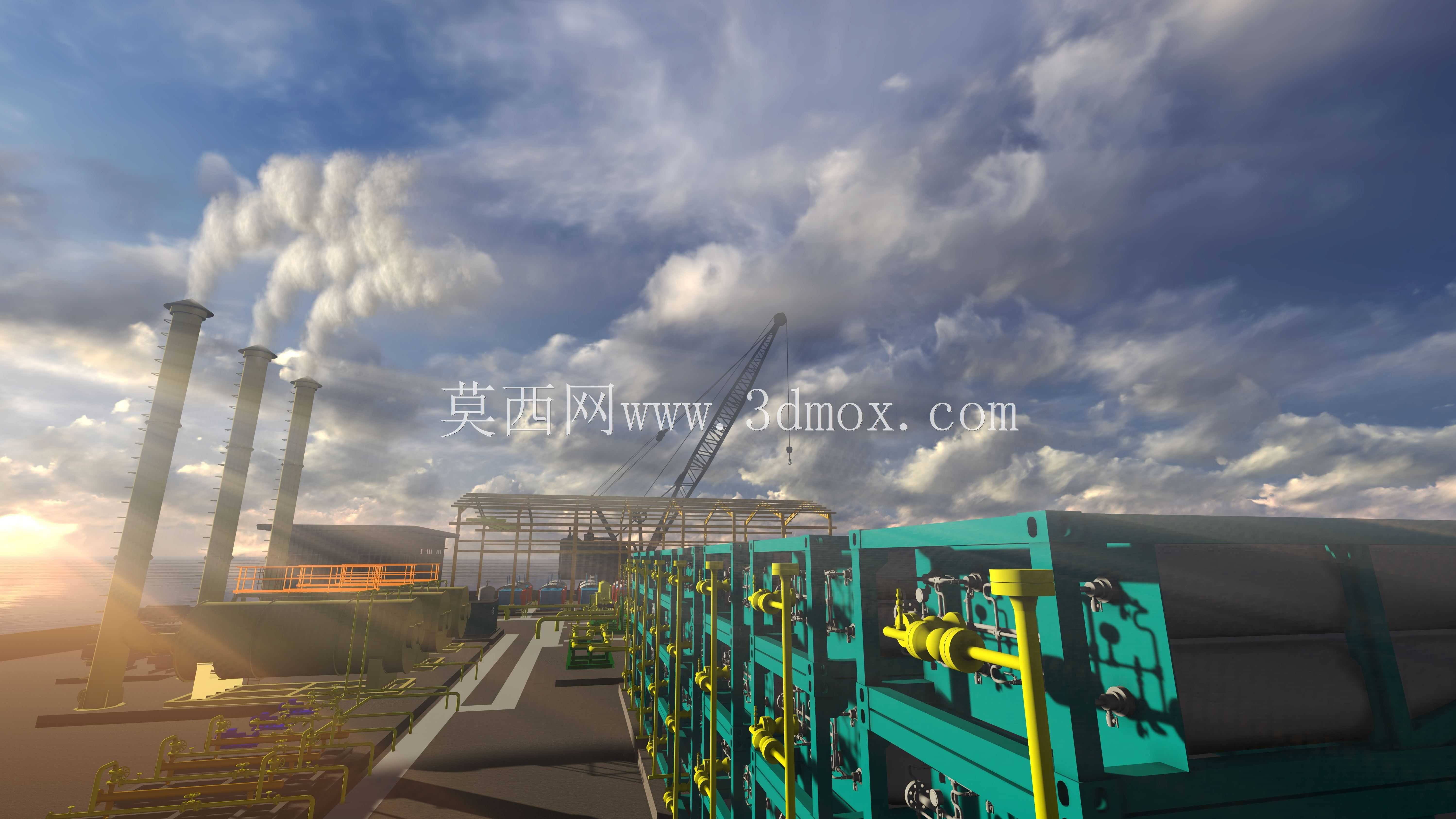

压缩天然气厂工艺装置区整体布局

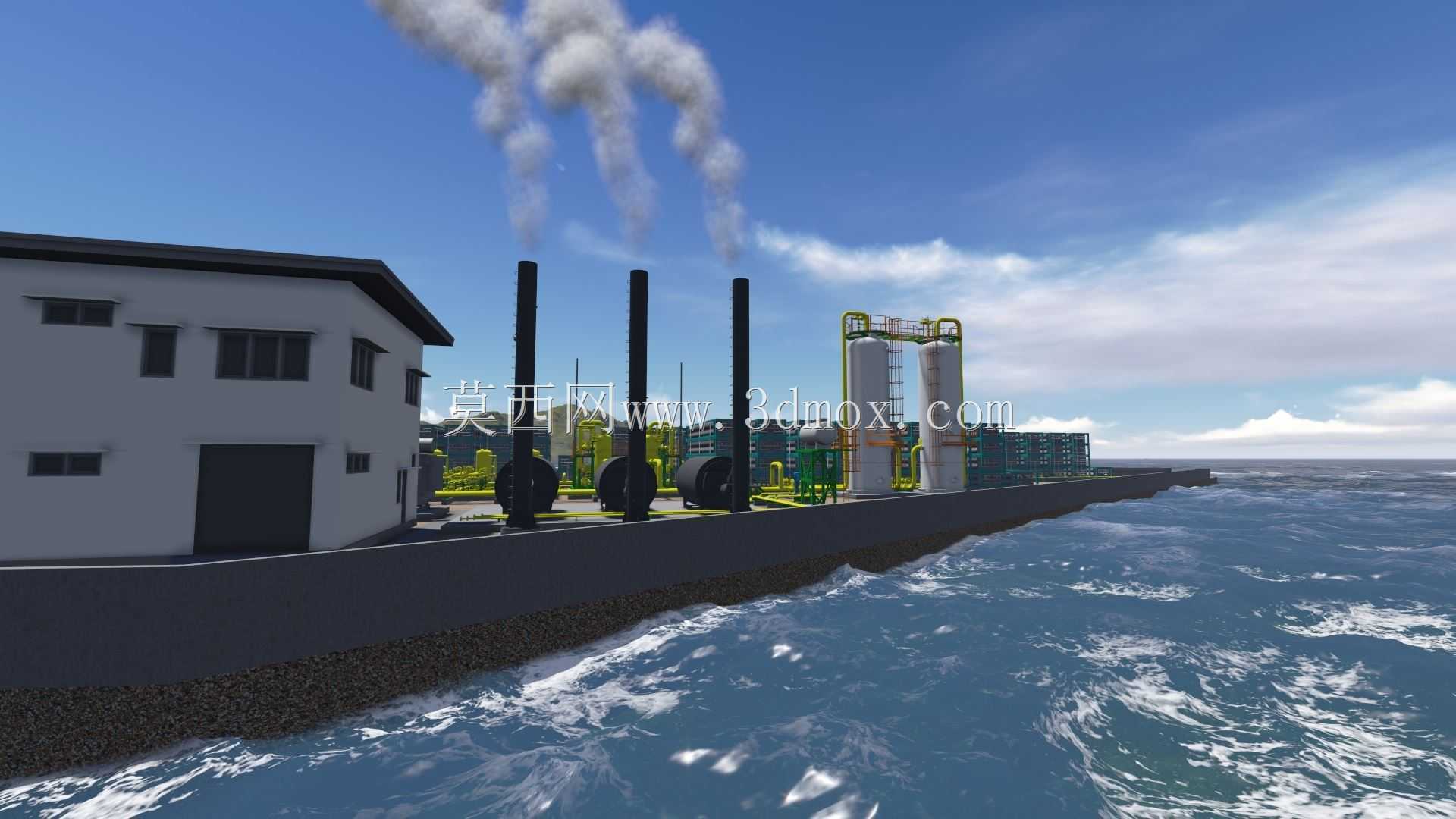

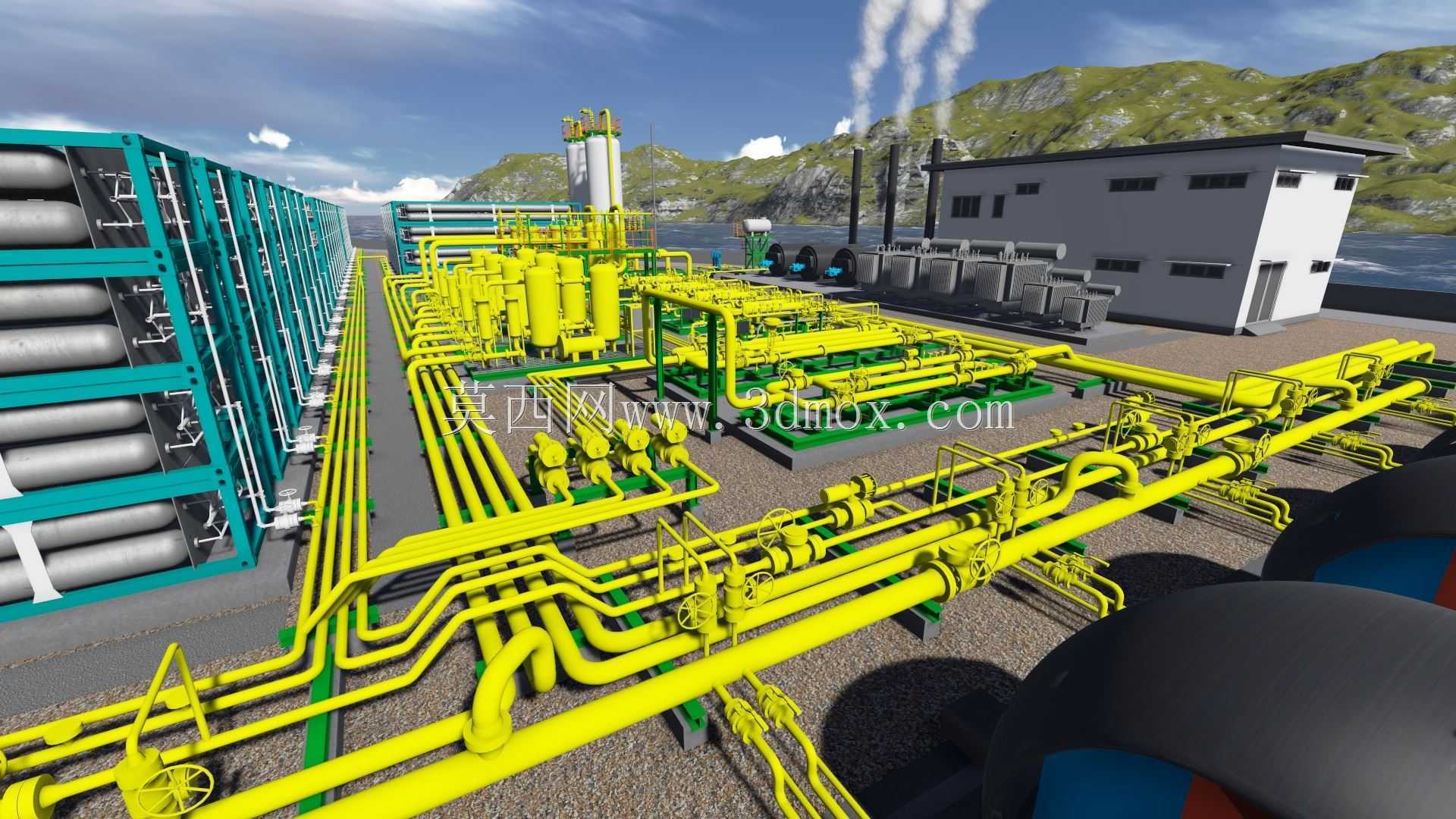

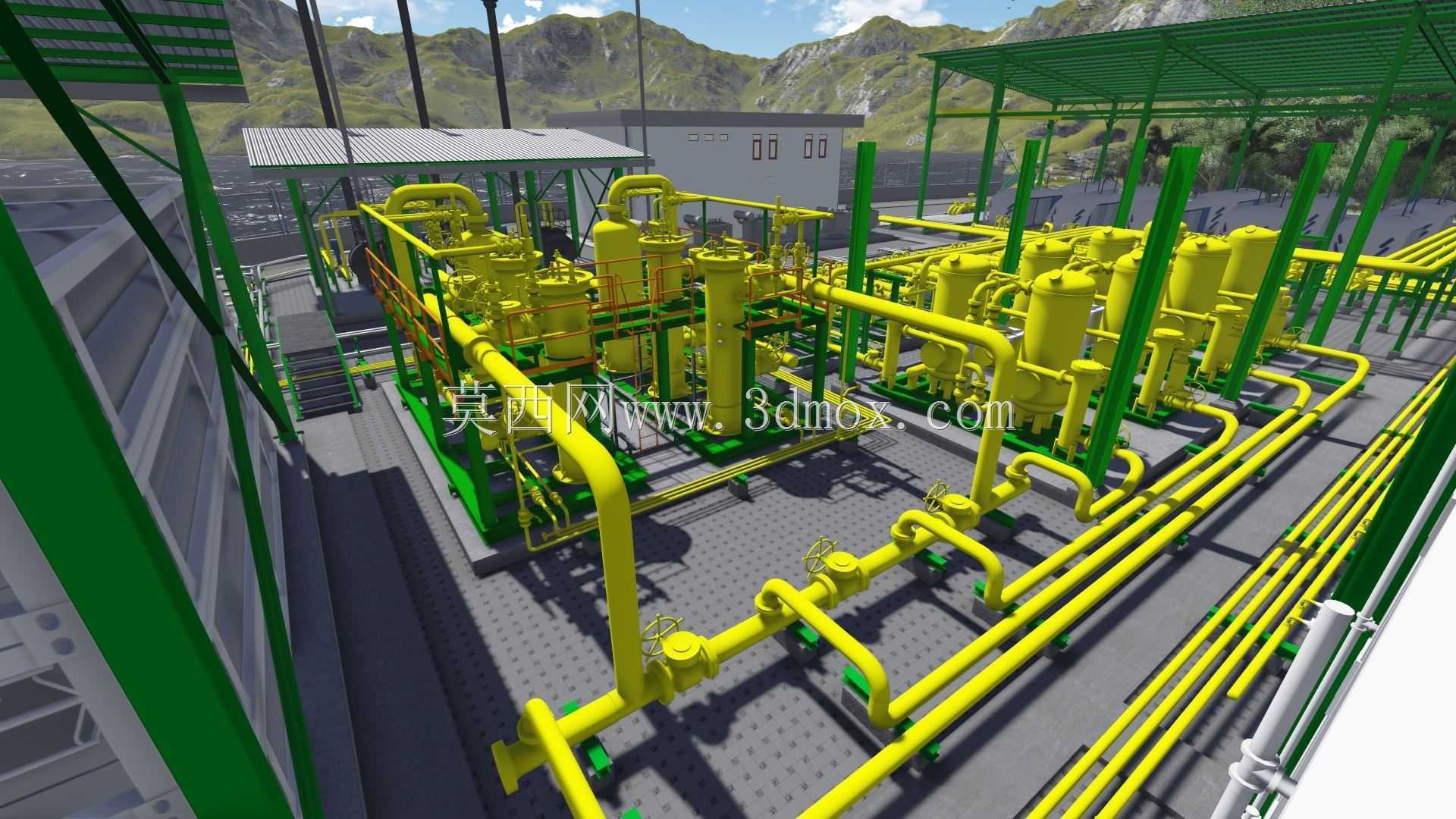

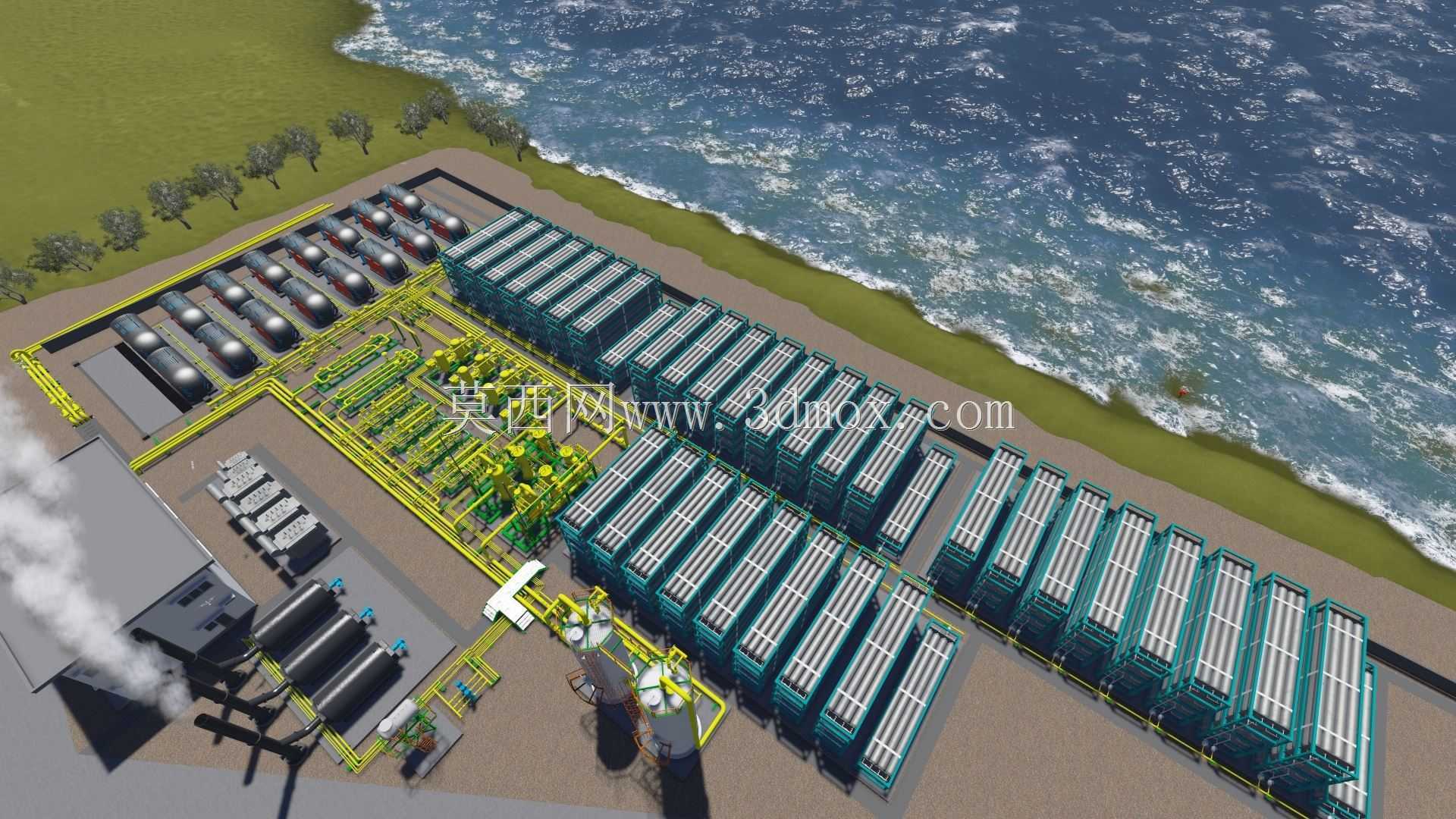

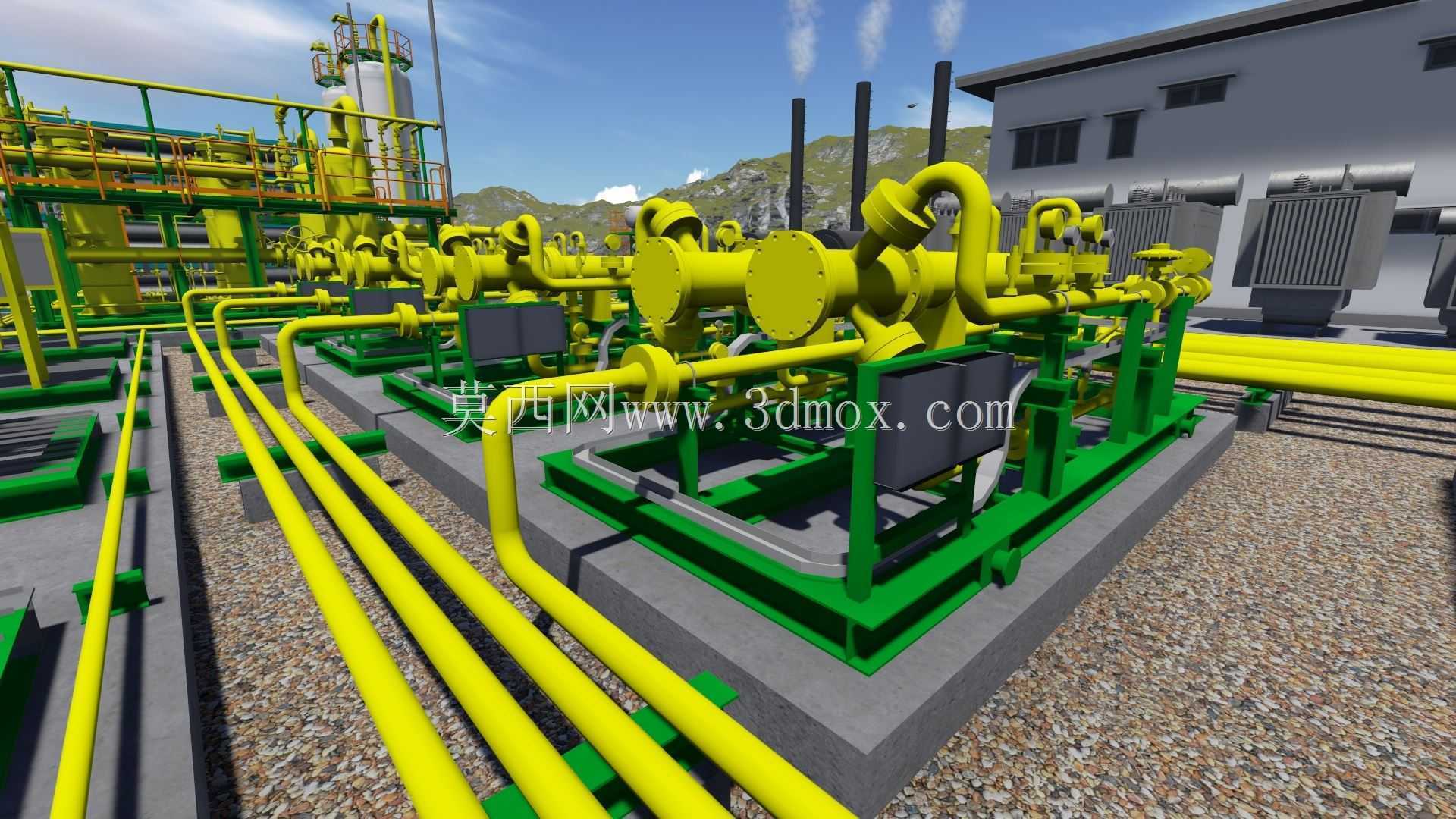

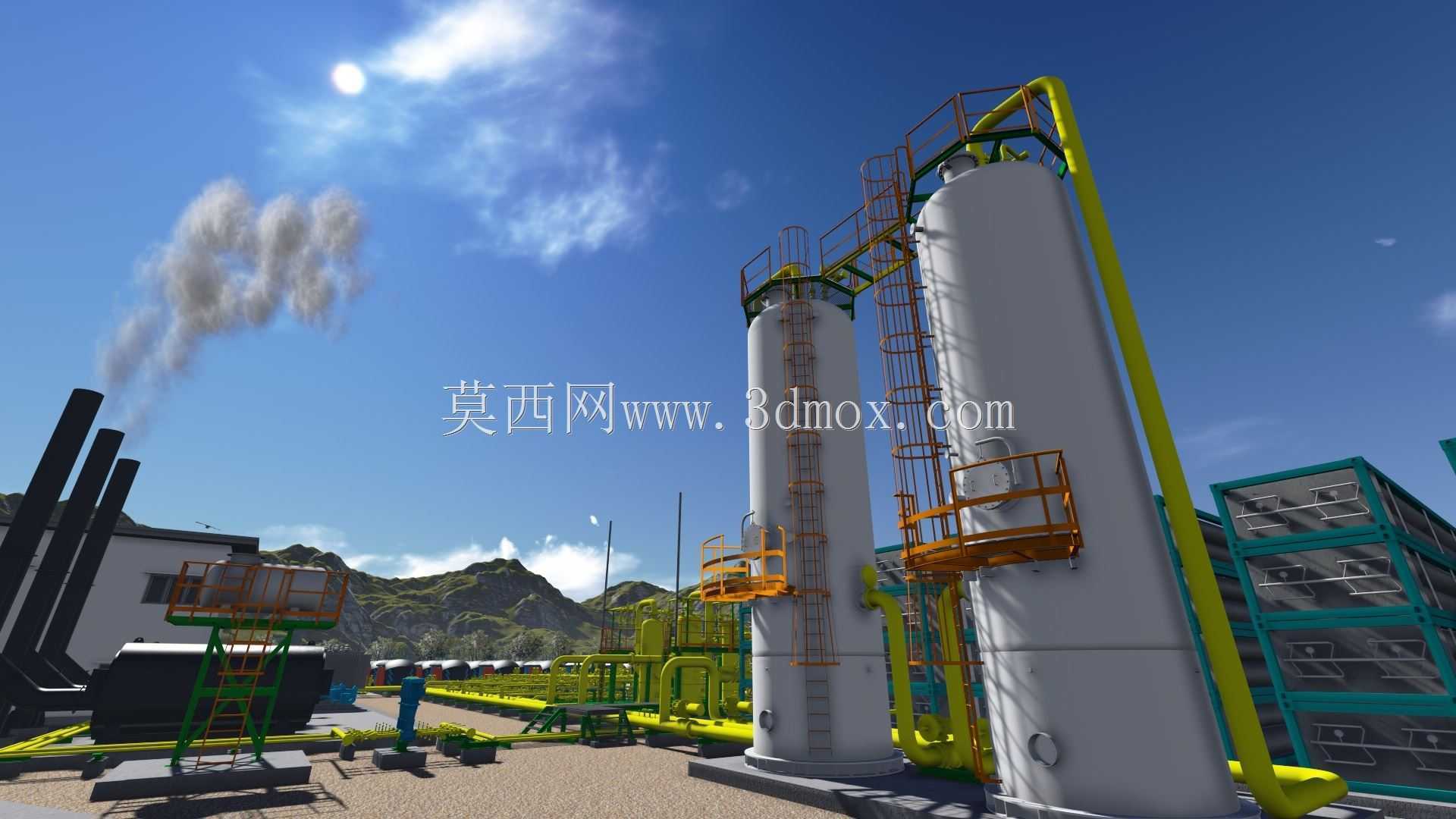

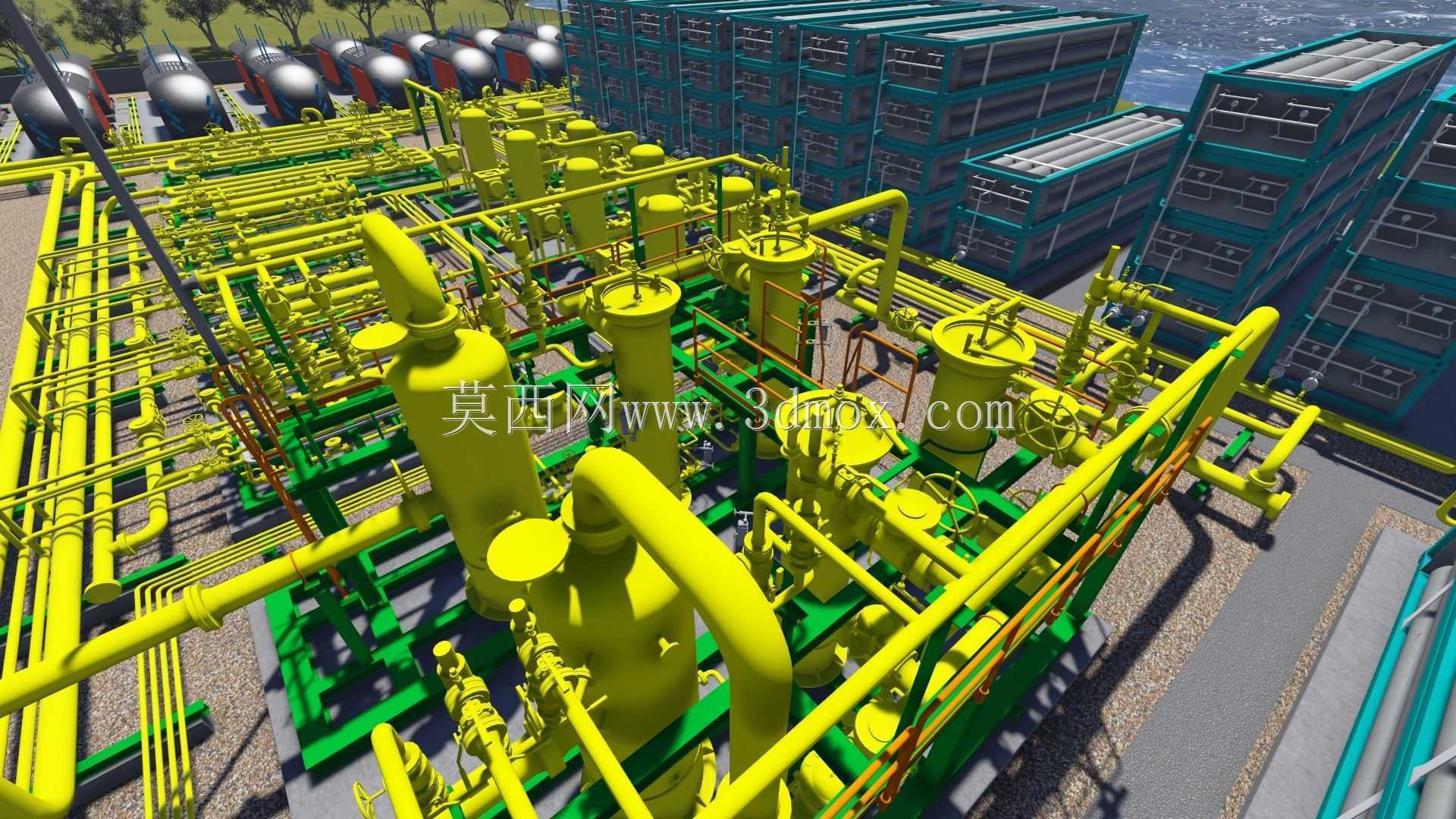

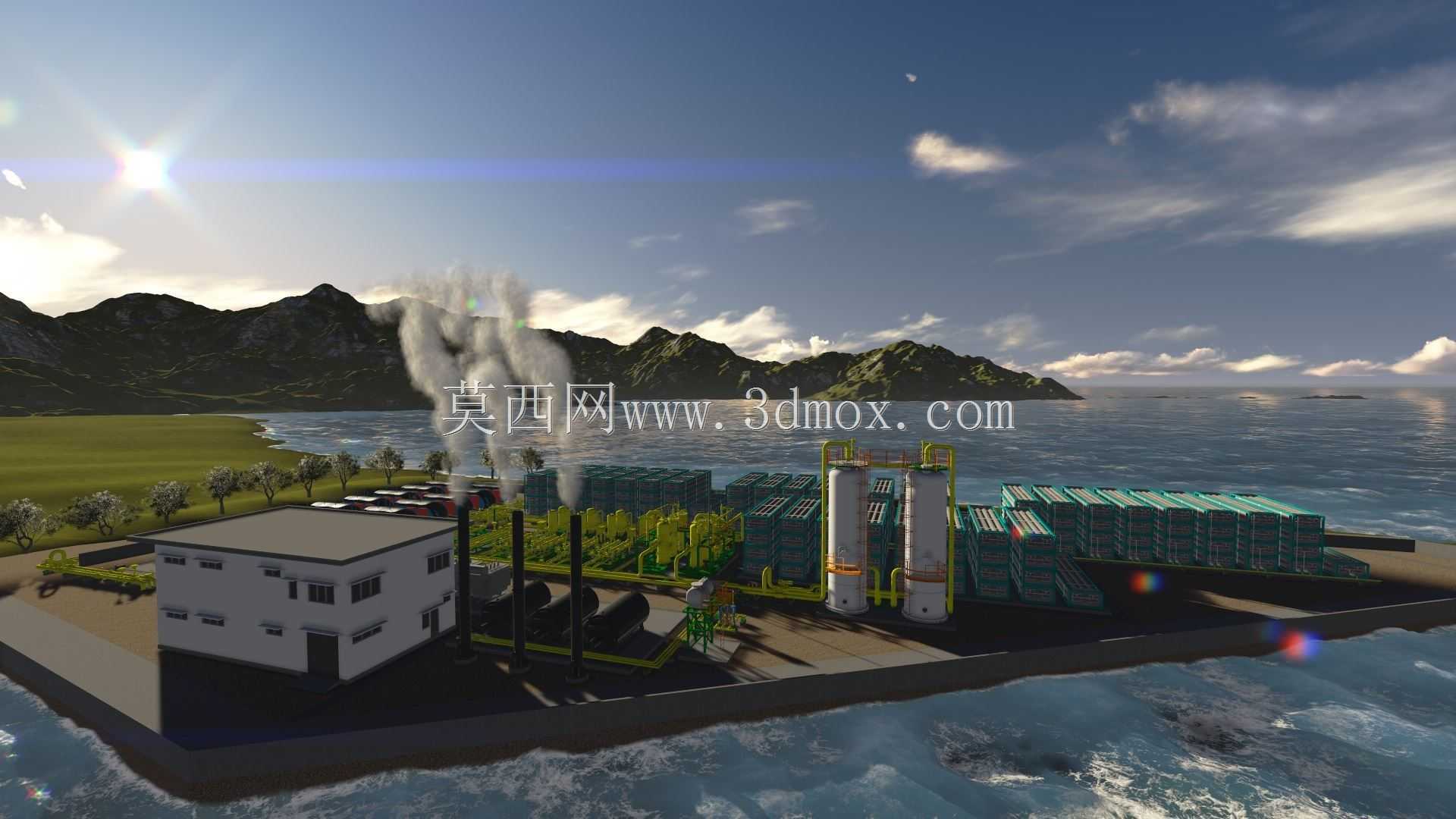

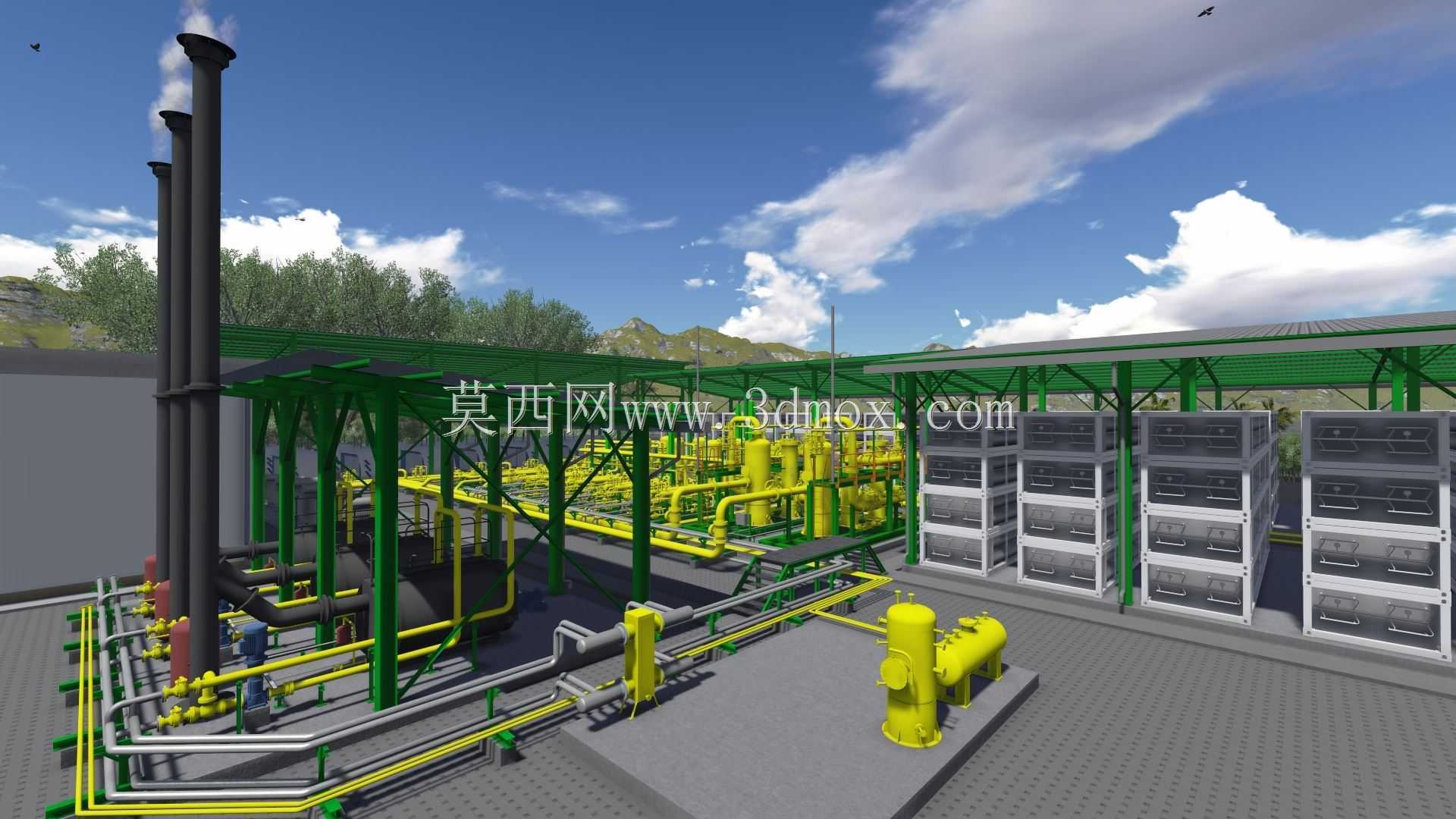

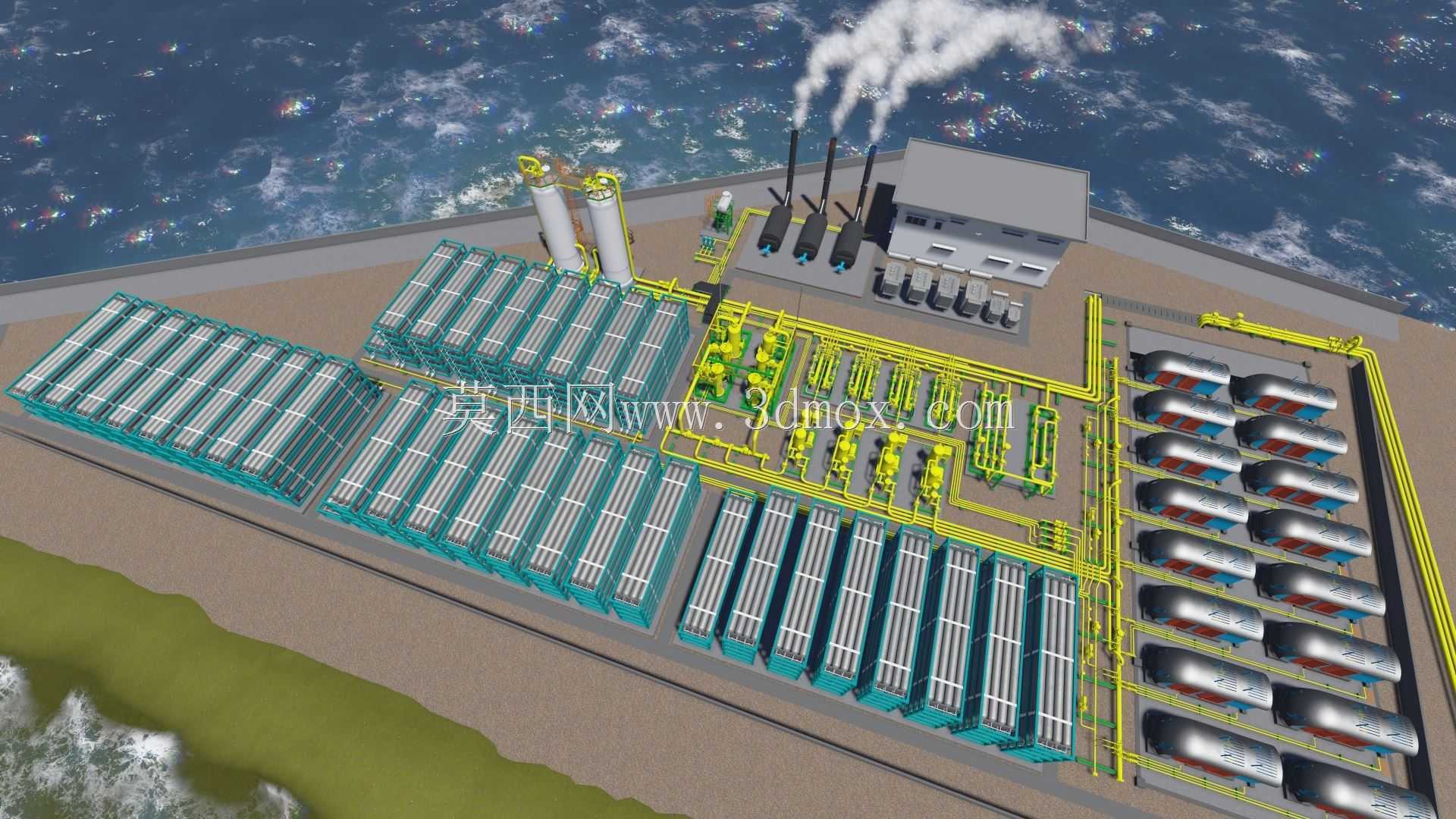

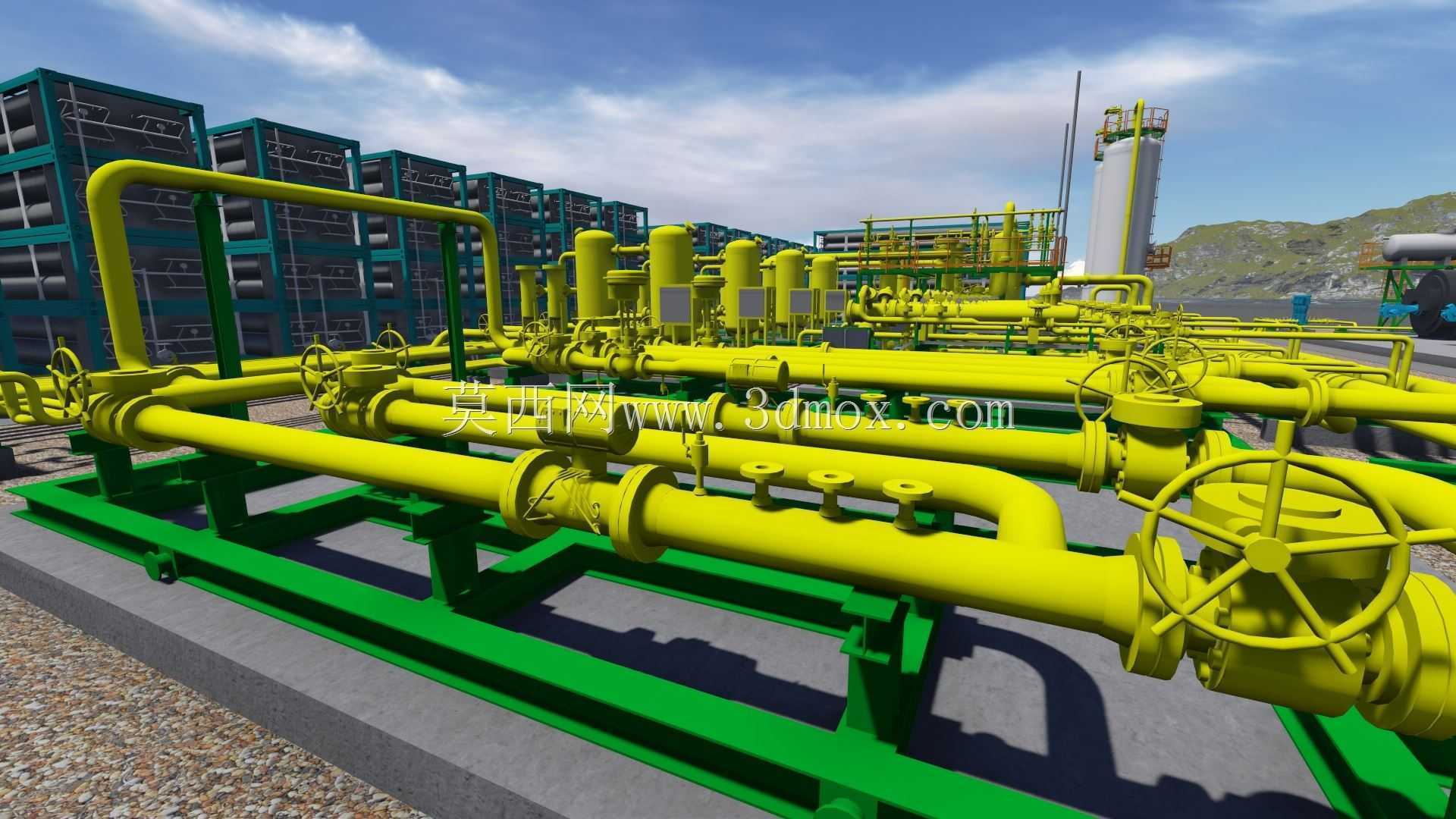

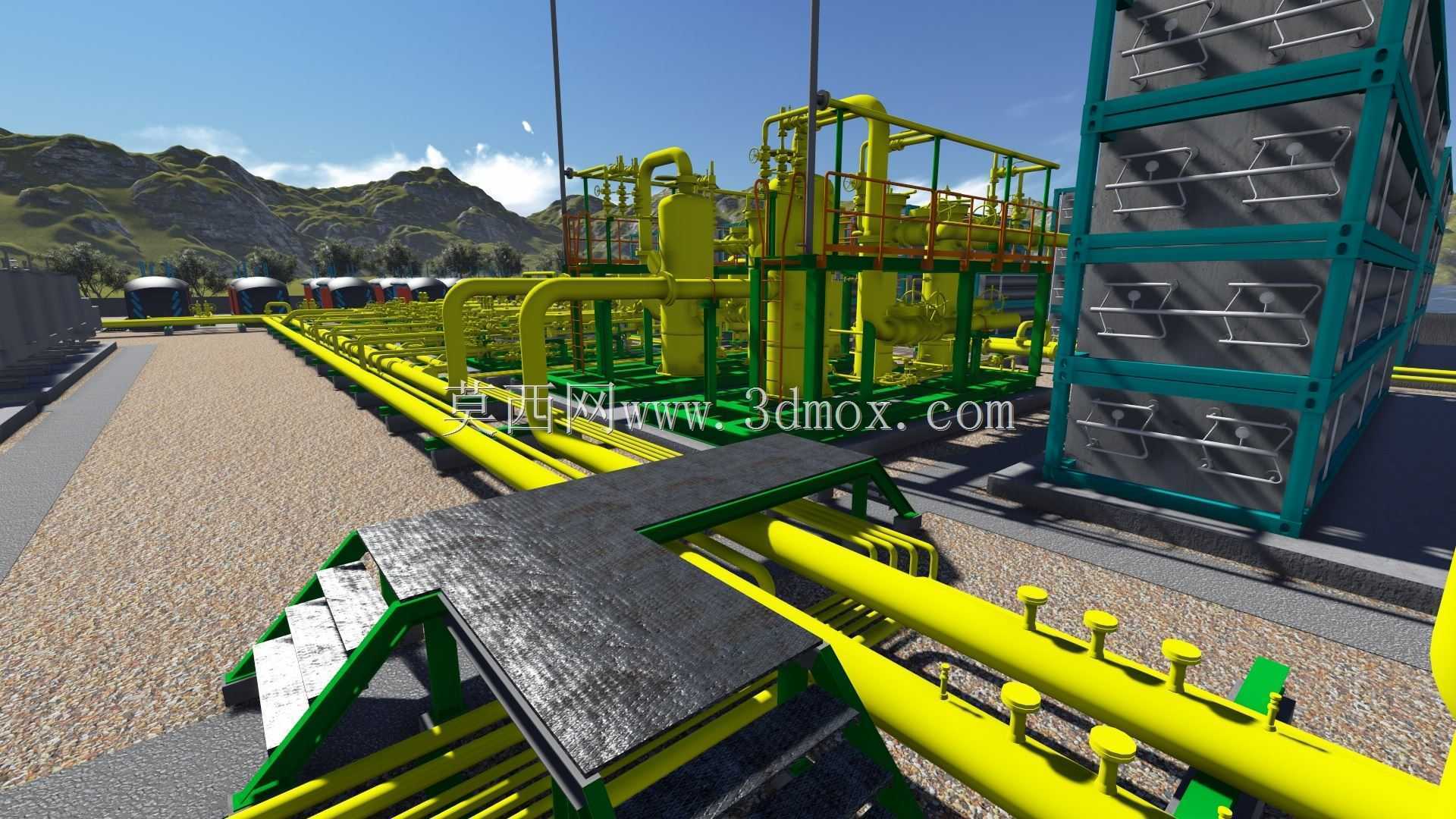

这套模型还原了压缩天然气生产厂区核心工艺段的实际布置状态，可直接用于厂区规划方案校验、工艺走向推演、施工前的碰撞检查工作。从现场实际应用来看，这类装置区多布置在城市近郊的气源接驳点，承担管道天然气增压、净化、储存后向加气站或工业用户供气的职能，模型中还原的两台立式承压储罐是核心缓冲存储单元，单台设备的直筒段高度参考常规站场配置设定在12米区间，筒体直径2.4米，配套的直爬梯与环形操作平台完全符合化工装置安全操作规范，每层平台的护栏高度、踏步间距都按现场实际巡检需求设置，可满足日常阀门操作、设备检维修的空间预留要求。储罐旁侧的黄色工艺管线为高压天然气输送主管，管径按20MPa工作压力下的输气能力匹配，管架的支撑间距、转弯处的柔性补偿段都做了还原，避免后期施工时出现应力集中问题。装置区左侧的排烟结构对应增压机组的排气系统，模型中预留了机组区的设备安装空位，可根据不同处理量的压缩机型号调整占位尺寸，周边的绿色梯架为现场临时巡检通道，宽度按单人侧身通行加检维修工具携带空间设置为0.8米，完全符合站场安全通道的设计要求。模型后侧的多层框架结构为工艺撬装区，布置脱水、脱硫等净化处理设备，框架的层高按设备吊装需求设置为每层4.2米，立柱间距预留了设备进出的吊装通道。地面部分还原了厂区硬化地坪的边界，装置区与外部道路的衔接处预留了1.5米宽的巡检通道，所有设备的安装基础都做了凸起示意，可直接用于核对土建基础的定位尺寸。管廊部分的管线分层布置，上层走高压工艺介质，下层走仪表风、排污管线，避免不同压力等级的管线交叉干扰，所有管线的连接法兰、阀门操作位都预留了操作空间，不会出现后期阀门无法操作的设计问题。
