立式长轴多级涡轮液力输送结构

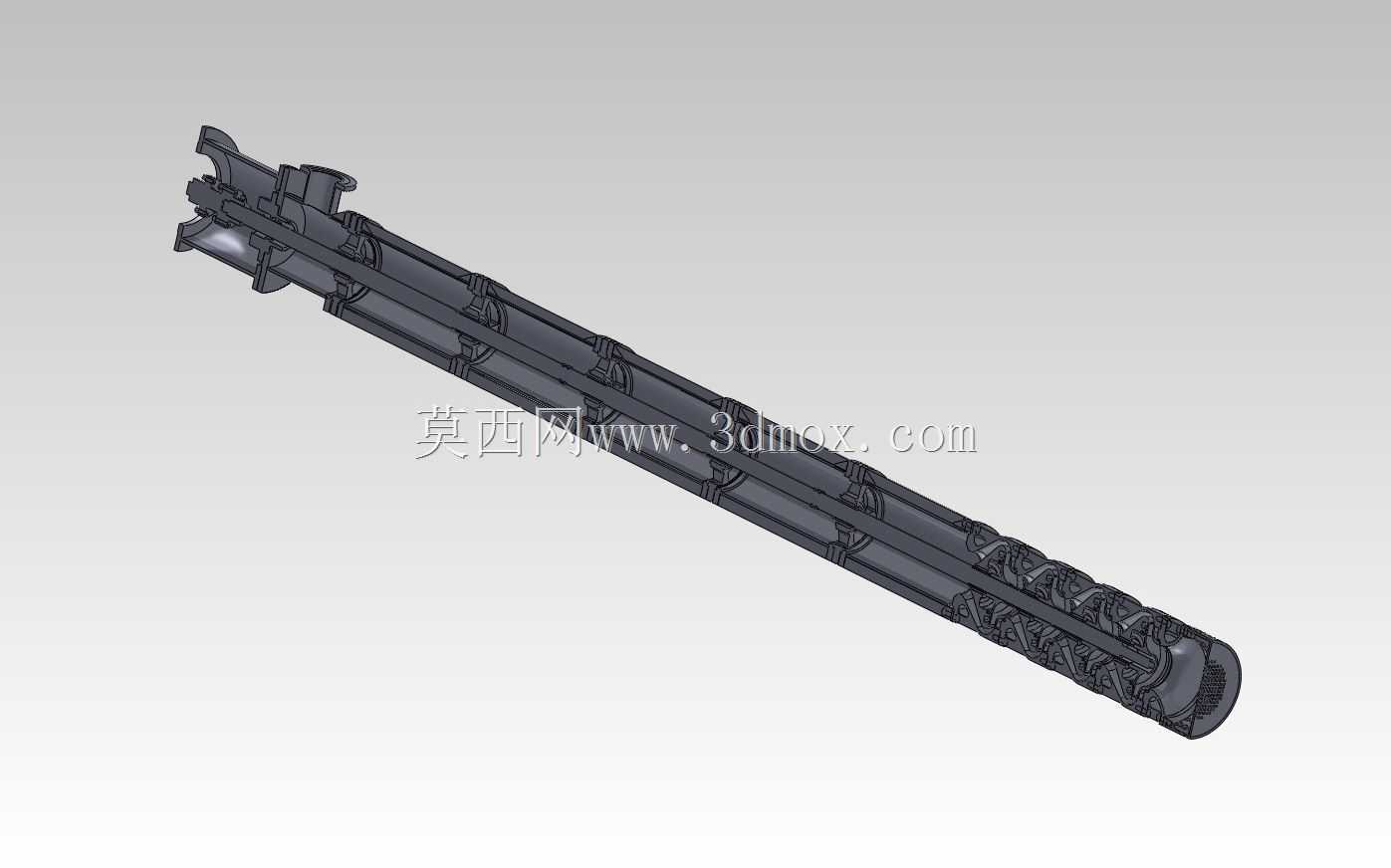

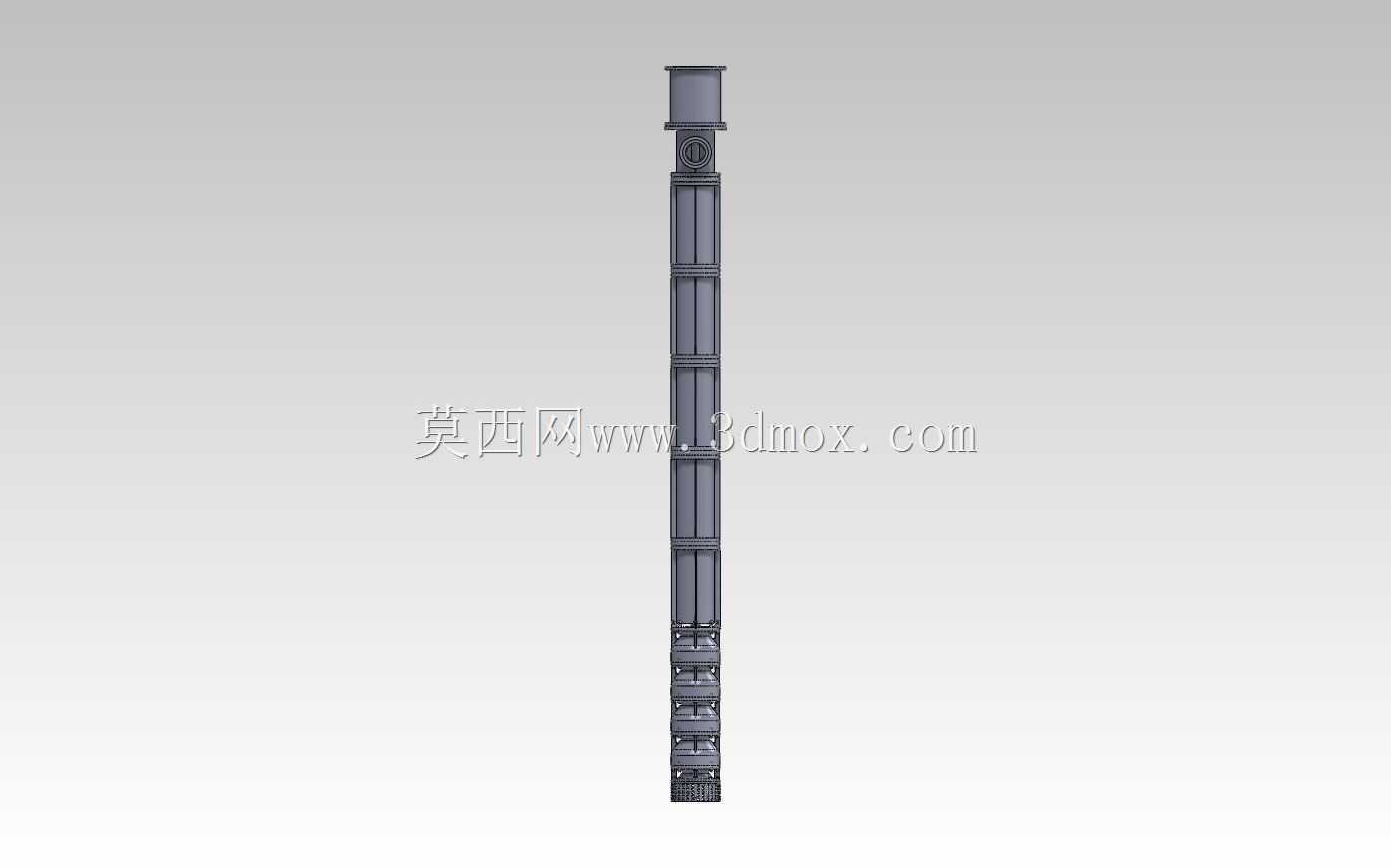

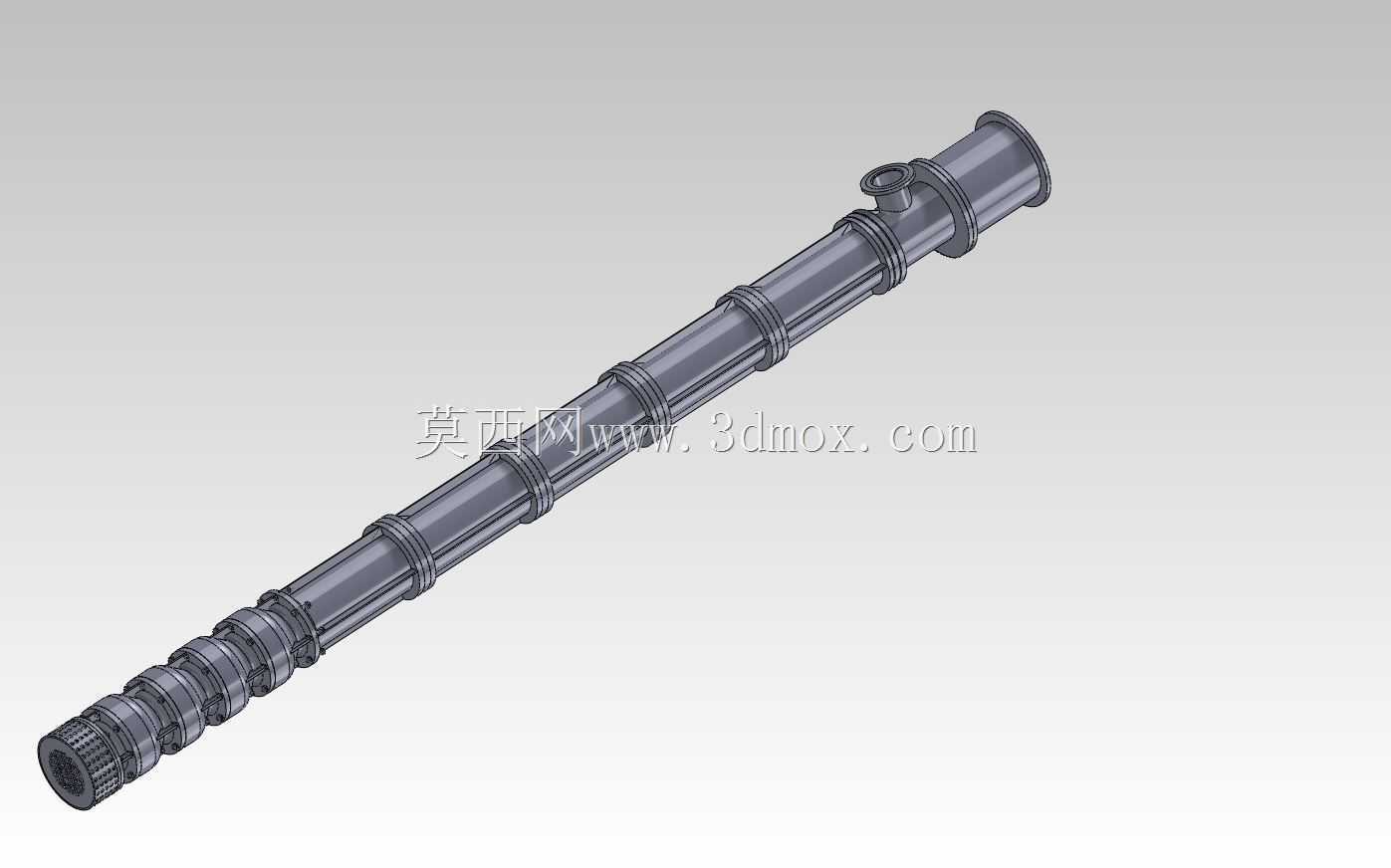

这类立式长轴涡轮结构常应用于深井取水、化工流程段介质输送、冷凝水回收等对安装空间竖向布局有要求的场景，区别于卧式泵组需要预留横向检修与安装跨度，该类结构可直接依托竖向井筒或设备预留立式安装位完成布设，大幅缩减泵房横向占地需求。从实际功能来看，该结构通过多级叶轮流道的逐级增压，可实现低入口压力下的高扬程介质输送，长轴段的分段支撑结构可规避长轴高速转动下的挠曲变形问题，每段轴体配套的导向轴承位可适配不同介质润滑需求，输送洁净水时可采用水润滑导轴，输送含少量杂质的工业介质时可更换为耐磨合金导套结构。设计过程中首先需要匹配现场安装的井筒内径，确定泵体外径的最大边界，图中结构的外轮廓沿轴向均匀分布加强箍结构，既可以提升长筒状泵壳的径向承压能力，避免高压输送工况下泵壳出现鼓胀变形，也可作为安装时的轴向定位支撑点，与井筒内壁的定位卡件配合完成泵体的竖向固定。轴向的动力输入端位于结构上部，可直接与立式电机输出轴通过联轴器直连，省去卧式泵组常见的转角传动结构，减少动力传输过程中的损耗，轴系的同轴度公差在设计时需要控制在0.05mm以内，避免高速运转时出现轴系跳动引发的振动超标问题。流道设计上，入口端位于结构下部，介质进入后经过首级叶轮预增压，再依次通过后续各级导叶与叶轮组合完成逐级升压，最终从上部侧方的出口法兰排出，侧出的接口方向可根据现场管路布设需求调整安装角度，适配不同走向的外接管路。安装边界方面，该结构的整体长度可根据实际输送深度调整轴段数量，底部的吸入端需要距离井底预留足够的沉砂距离，避免运行时吸入底部沉积杂质磨损流道部件，上部的安装法兰需要与基础预埋螺栓孔位精准匹配，法兰面的水平度公差需控制在0.1mm/m以内，保障轴系处于竖直状态，减少单侧偏磨问题。日常运维中，可通过分段拆解长轴结构完成易损件更换，无需将整泵完全从井筒中吊出，大幅降低深井工况下的检修难度。
