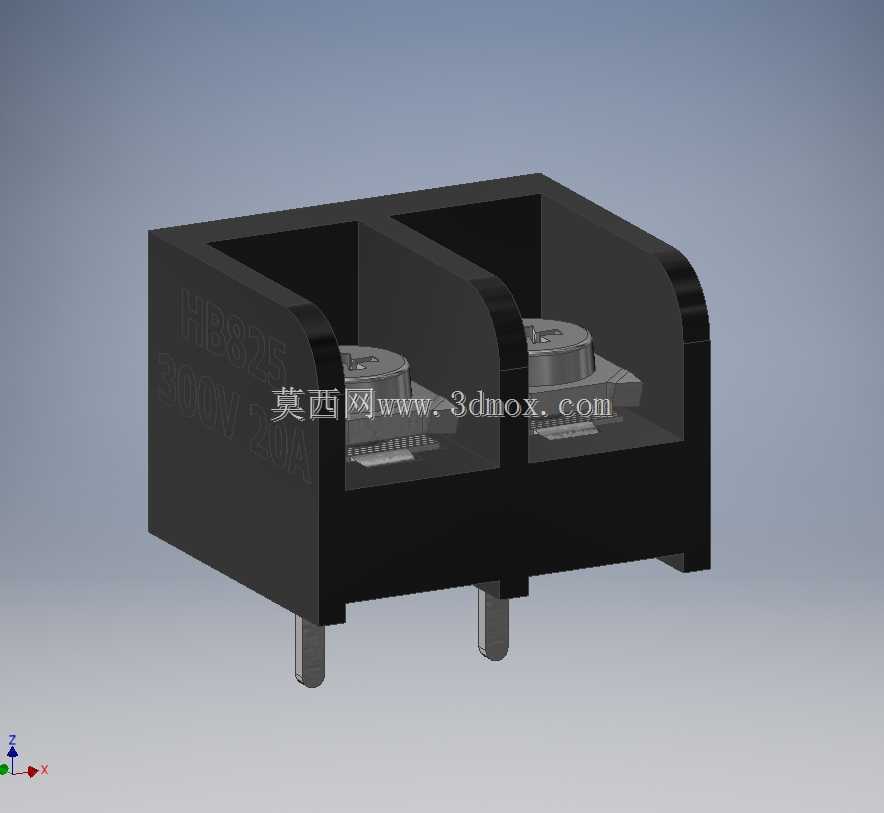

双位接线式300V20A连接器端子座

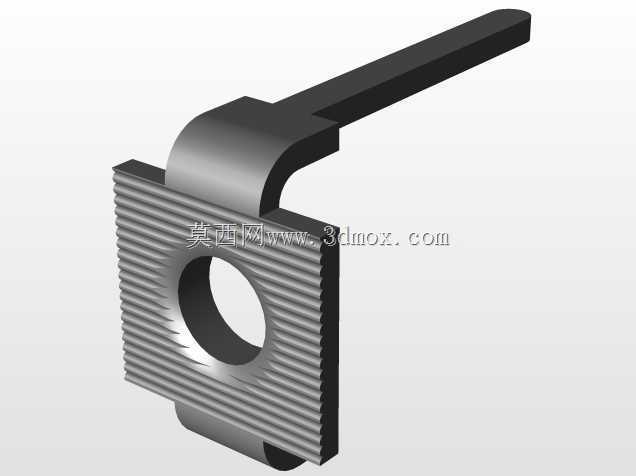

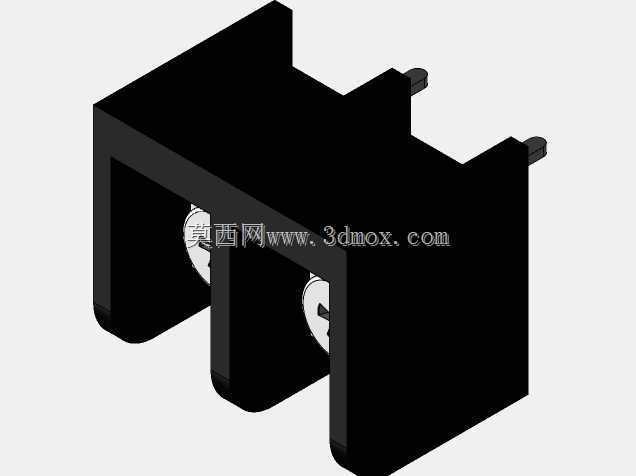

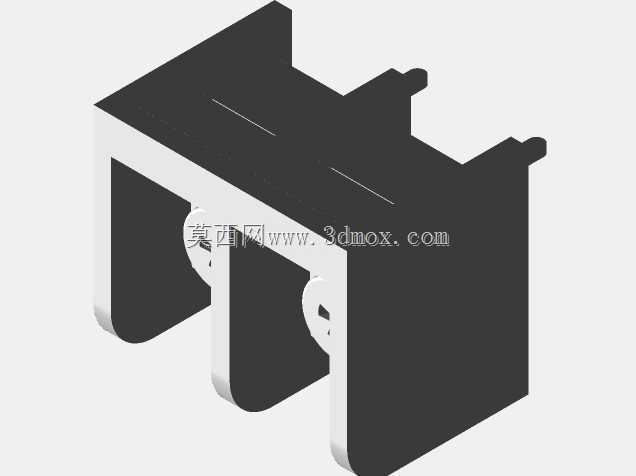

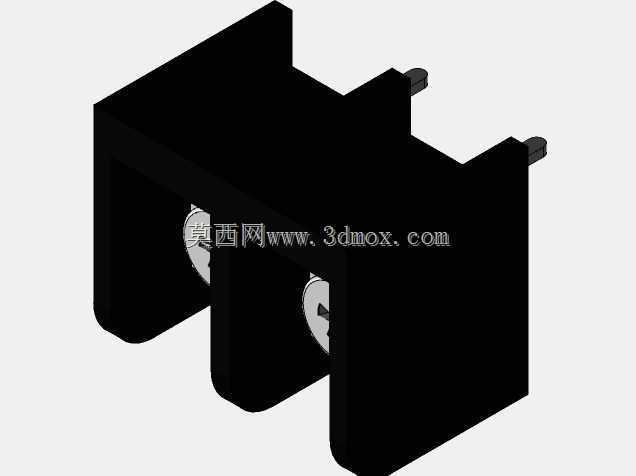

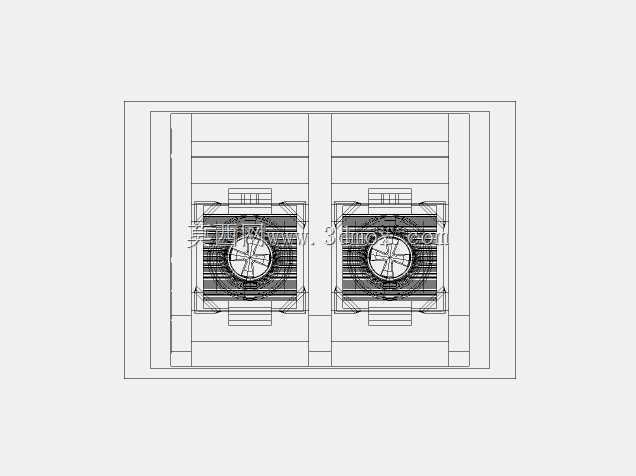

这款双位接线连接器主要面向低压配电、小型工控设备内部的导线接驳场景，常见于开关电源输出端接线、小型控制柜内部回路分线、消费类电气设备的电源输入接驳工位，能够在300V额定电压、20A额定电流的工况下稳定完成导线的固定与导通，避免导线直接铰接带来的接触不良、松脱打火隐患。从结构设计来看，整体采用双槽独立分隔布局，两个接线位之间设置了绝缘隔筋，能够有效避免不同极性接线端之间的爬电风险，隔筋高度与槽体侧壁齐平，在接线操作时不会阻碍螺丝刀的拧动行程，同时外侧的弧形挡边能够对插入的导线端部形成侧向限位，防止多股线芯散丝搭接到相邻接线位。底部伸出的两个插脚为直插式安装结构，适配PCB板上对应间距的安装孔，插脚截面尺寸与常规波峰焊工艺的焊盘孔径匹配，插脚长度兼顾了焊接时的吃锡深度与板后预留安全距离，不会出现焊锡穿透PCB板后触碰其他底层布线的问题。每个独立接线槽内部集成了压线螺钉与导电片，导电片采用带防滑齿的压线结构，当螺钉拧紧时，齿纹能够嵌入导线线芯表层，增大接触面积的同时防止导线受外力拉扯时脱出，槽体内部的导电片定位槽做了限位设计，避免拧动螺钉时导电片跟转导致的接线失效。整体外形的长宽尺寸适配多数小型电气设备的内部安装空间，侧壁厚度满足绝缘耐压要求，槽体开口的倒角设计方便导线快速插入对位，不需要额外扩口处理就能顺利放入多股软线或者单股硬线。在实际选型应用中，这类端子座通常用于设备内部的电源回路接驳，相比螺丝直接压接在PCB焊盘上的方式，能够将导线的拉扯应力集中在端子座本体上，避免长期受力导致的焊盘脱落问题，独立隔仓的设计也让现场接线时的容错率更高，即使接线操作时线芯有少量散丝，也会被隔筋阻挡不会造成极间短路。安装时只需要将底部插脚插入PCB对应孔位完成波峰焊接即可，不需要额外的固定卡扣或者螺丝，装配工序简单，适合批量生产的工控板卡、电源模块使用，接线操作时只需要将剥好长度的线芯插入槽体，拧紧对应位置的压线螺钉就能完成导通，后期维护拆线也只需要松开螺钉即可拔出导线，不需要对焊盘进行二次操作，降低了现场维护的难度。
