一体式卡扣锁紧导轨连接固定结构

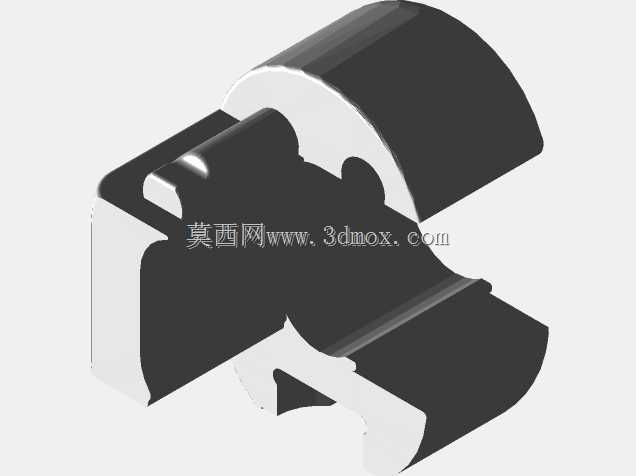

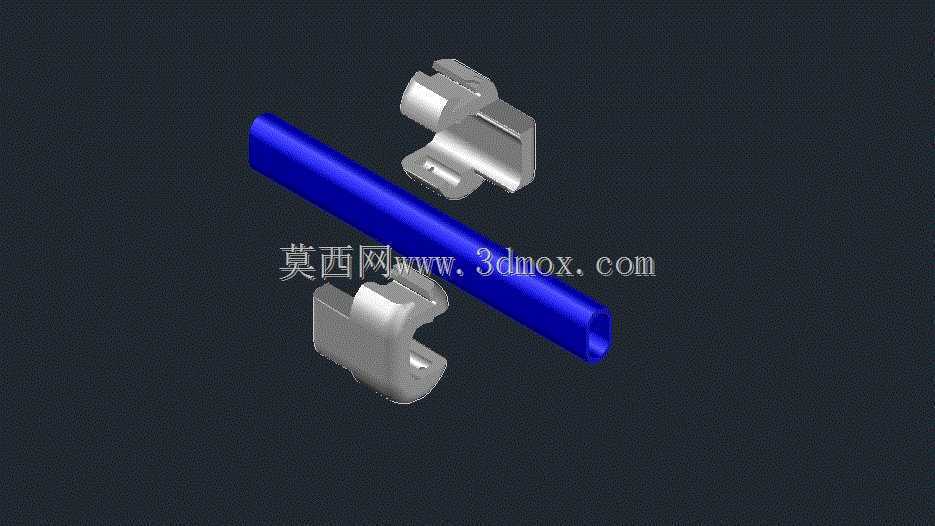

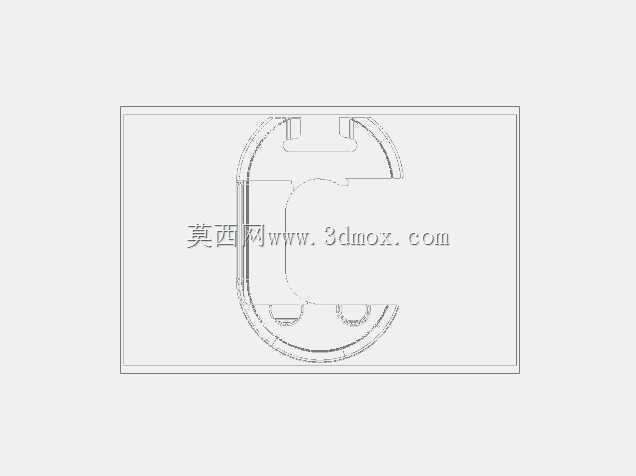

这类卡扣锁紧结构常应用在需要快速拆装、无额外工具辅助的导轨连接场景中，比如小型自动化设备的线性导轨副临时固定、工装夹具的快换模块定位、轻型输送线的导轨段拼接，也可用于3D打印设备的运动轴导轨限位、桌面级实验装置的杆件锁紧工位，替代传统需要额外螺栓、弹垫配合的繁琐连接方式，减少装配环节的零件数量。结构采用一体式几何卡扣设计，核心锁紧逻辑是通过螺栓拧紧时的轴向拉力，带动卡扣两侧的挡块同步向导轨面贴合，拧紧力矩越大，挡块与导轨的接触正压力越高，静摩擦力随之提升，实现无间隙锁止，不会出现传统多零件卡扣在长期振动工况下的松脱问题。设计上规避了活动铰接、摩擦片这类易损耗的结构，整体为单一刚性零件，不存在多零件配合的磨损间隙，长期使用不会因为铰接点旷量、摩擦片磨损失去锁紧力，可靠性远高于带活动部件的锁紧结构。安装时不需要额外的辅助工具，仅需拧紧配套螺栓即可完成锁止，对安装空间的要求极低，卡扣的整体轮廓完全贴合导轨与杆件的安装边界，不会向外突出多余结构，可布置在狭窄的设备内部腔体内，不会和周边的走线、其他运动部件产生干涉。结构的整体强度经过受力优化，卡扣的受力筋分布完全贴合螺栓锁紧时的应力传递路径，可承受常规工况下的轴向冲击与径向载荷，不会出现锁止位置断裂、变形的问题。当双头螺栓拧紧到位时，卡扣的内侧挤压开口侧会产生微量弹性变形，抱紧配套的圆杆或导轨侧面，进一步提升摩擦锁紧力，即使在设备持续振动的工况下，也能保持锁止位置不发生偏移。结构提供了带定位槽与无槽两种构型，带槽版本可适配带定位凸点的导轨，实现周向防转，无槽版本适配光滑圆杆或平面导轨，接触面积更均匀，锁紧力分布更平稳，两种构型都可根据实际安装场景选择，不需要额外修改安装接口。
